Este artículo describe cómo reemplazar el tensor de correa XY y la polea loca de la impresora H2D.
Nota: Esta página toma como ejemplo la máquina H2D. Los pasos de reemplazo son exactamente los mismos para la H2S y la H2C.
Tensor de correa XY y polea loca
El tensor de correa XY y la polea loca están montados en la parte de atrás de la impresora y se fijan al tensor XY con un solo tornillo.
Los repuestos para el tensor de correa XY y la polea loca incluyen lo siguiente:
- Polea loca * 1
- Arandela de grafito (solo para montar poleas locas en el chasis) * 2
- Polea loca común (solo para montar poleas locas en el chasis) * 1
- Eje de polea loca del tensor (solo para montar poleas locas en el chasis) * 1
Cuándo hacerlo
- La correa está rozando contra el borde de la polea loca, lo que causa ruidos anormales.
- La polea loca está dañada.

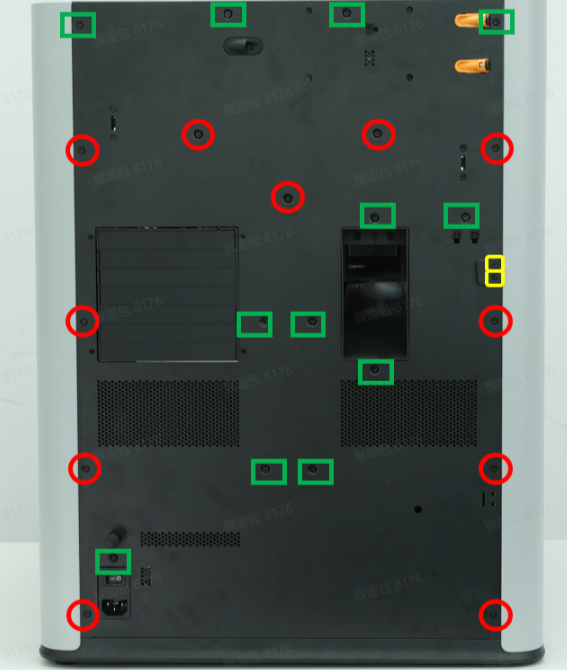

Especificaciones y cantidades de tornillos necesarios para reemplazar el tensor de correa XY y la polea loca de la H2D (te recomendamos guardar bien los tornillos que saques para no perderlos):
- BT3x8: Para fijar el panel trasero (marcado con el cuadrado verde) - Cantidad: 12
- ST3x8: Para fijar el panel trasero (marcado con el círculo rojo) - Cantidad: 11
- ST3x12: Para fijar el soporte del spool holder (marcado con el cuadrado amarillo) - Cantidad: 2
- M3x6: Para fijar la placa de presión del tensor XY y el soporte del tensor - Cantidad: 4
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo el trabajo en la electrónica y los cables del toolhead. Hacer estas tareas con la impresora encendida puede causar un cortocircuito, lo que deriva en daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, puede que tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de realizar cualquier mantenimiento. Así evitás cortocircuitos o daños en la electrónica, asegurando un mantenimiento seguro y eficaz. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico sobre tu problema y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesites.
Cómo reemplazar el tensor de correa XY y la polea loca
Paso 1: Sacar el panel trasero
Fijate en la siguiente Wiki las instrucciones para sacar el panel trasero: Reemplazo del panel trasero de la H2D.
Paso 2: Sacar la placa de presión del tensor

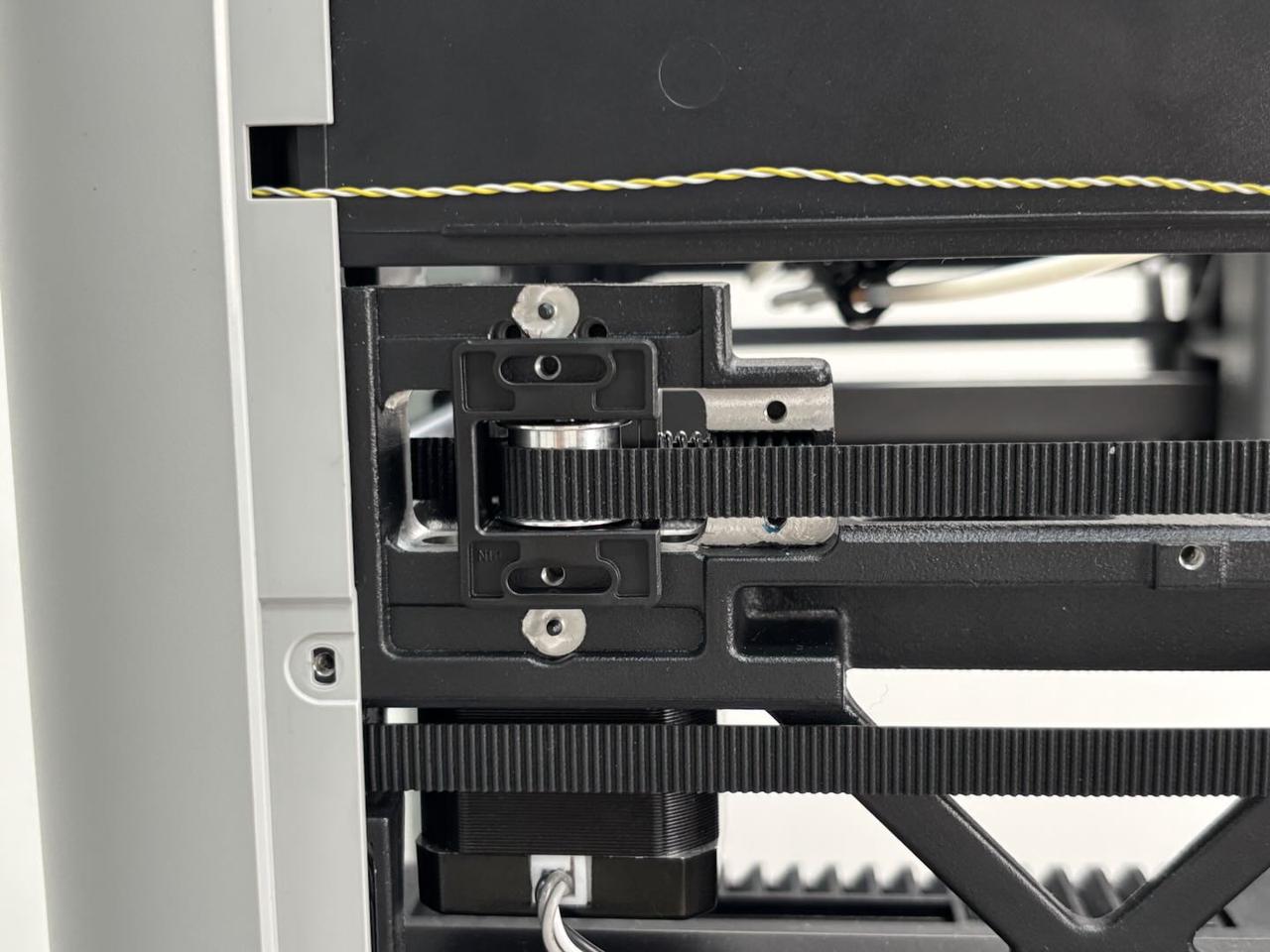

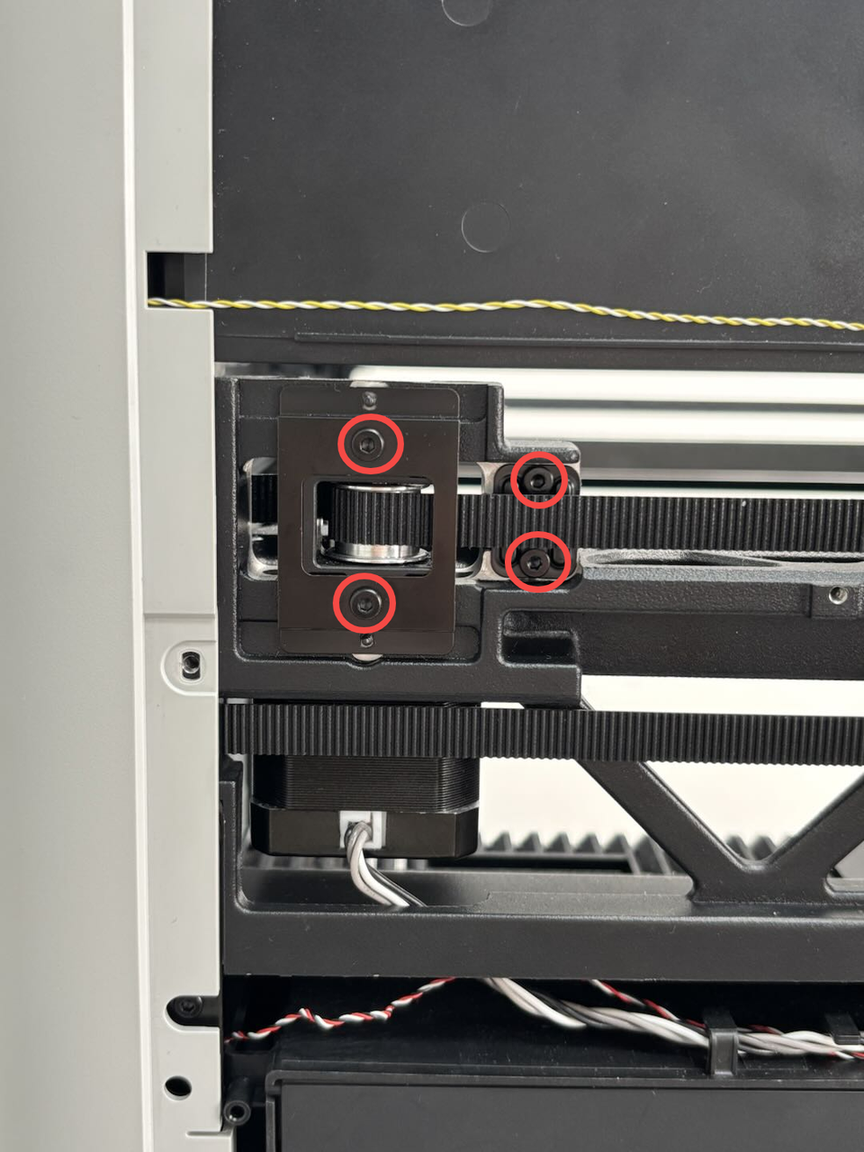

Usá una llave Allen H2.0 para sacar los 2 tornillos (M3x6) que aseguran la placa de presión del tensor y los dos tornillos (M3x6) que aseguran el soporte del tensor.
Hay 2 poleas locas del tensor en la parte de atrás (una de cada lado). Reemplazá solamente la polea loca que necesite el cambio.
Paso 3: Sacar el tensor de correa XY

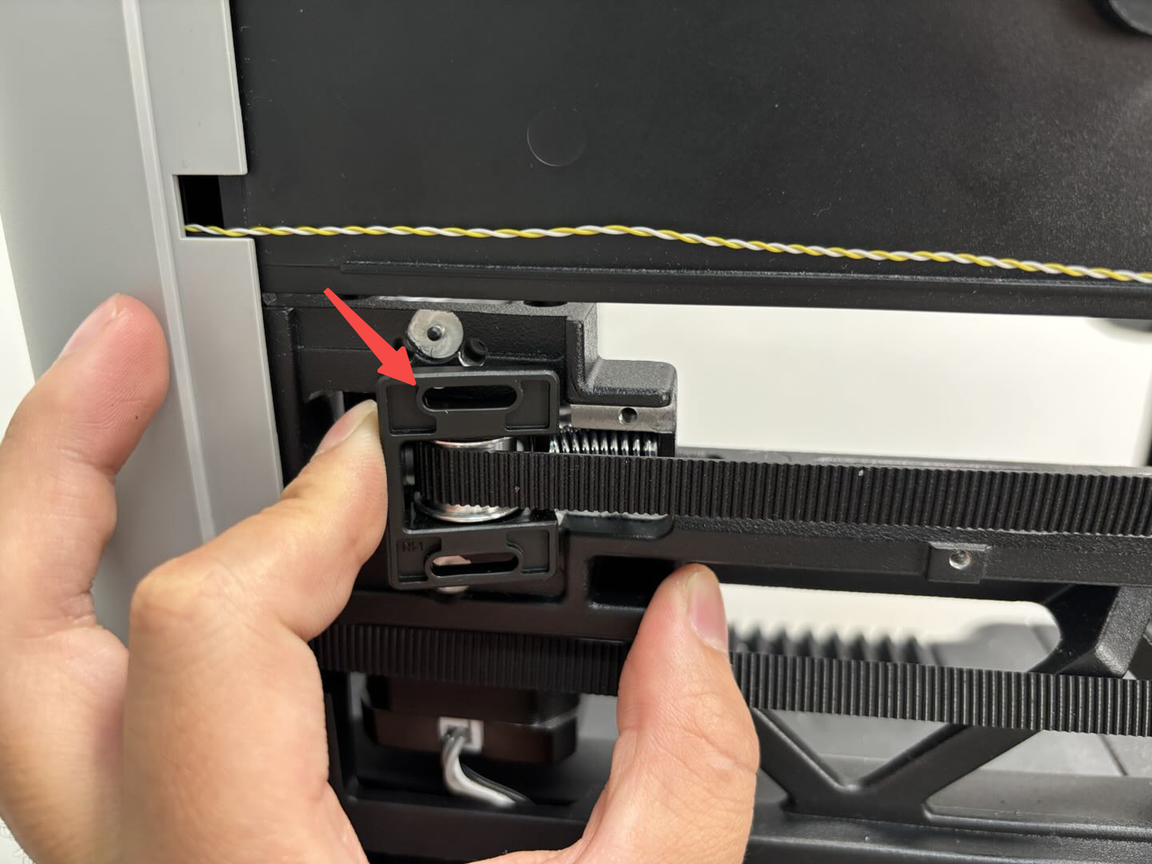

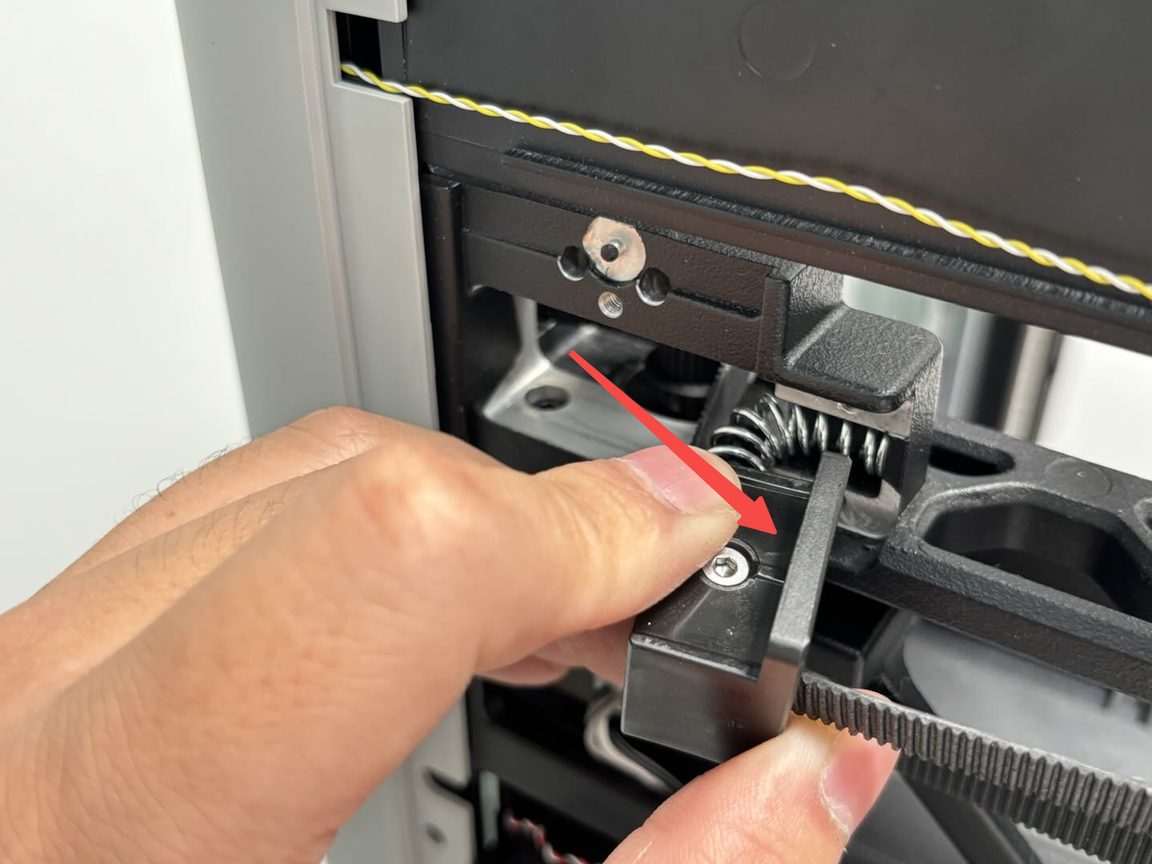

Usá los dedos para empujar el lado izquierdo del tensor de correa XY e inclinalo hacia afuera para sacarlo. Si el tensor está trabado, no hagas fuerza de más para no romper nada.
En este paso vas a tener que hacer un poco de fuerza.
Paso 4: Sacar el tensor de correa XY y la polea loca

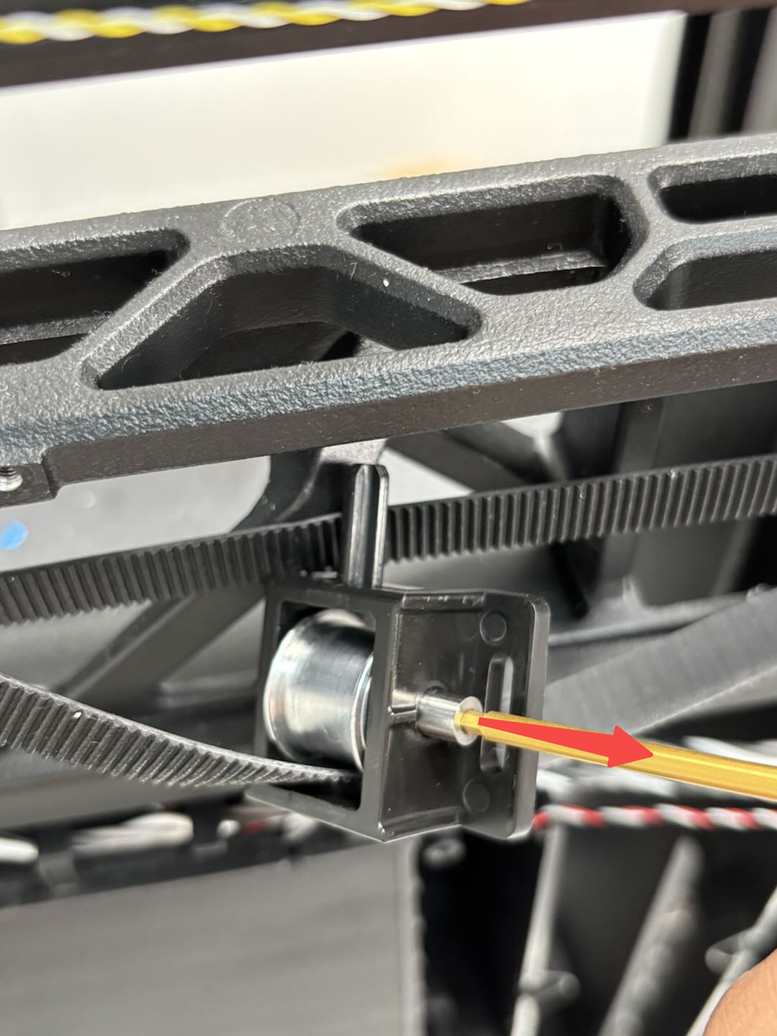

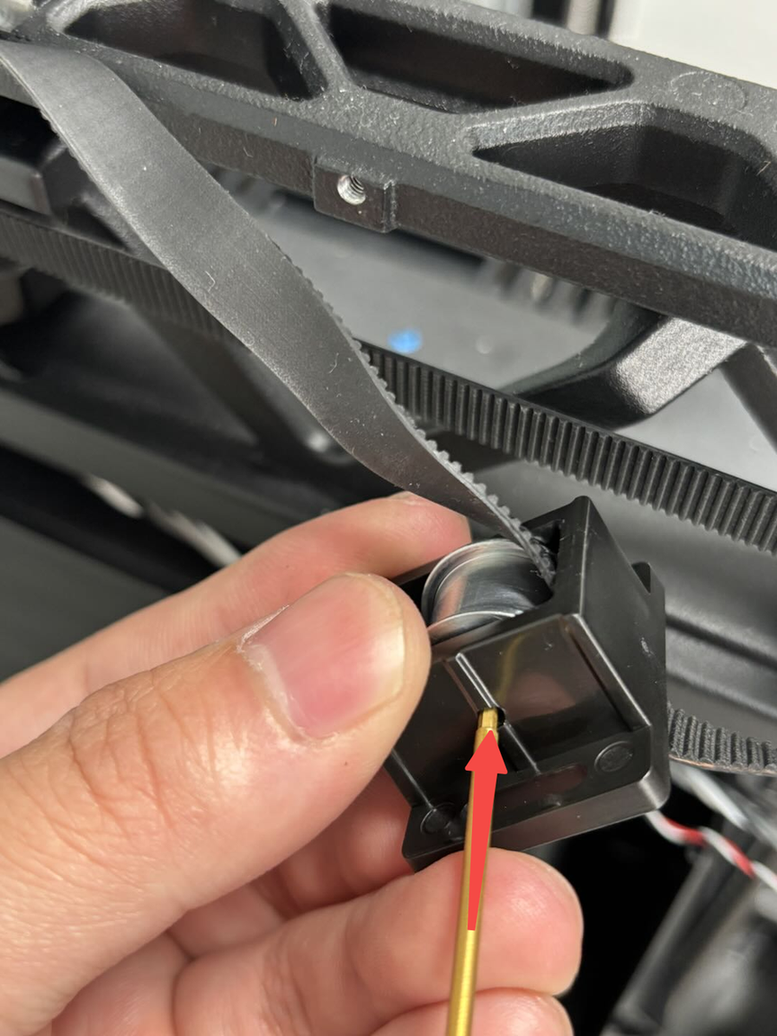

Usá una llave Allen H2.0 para aflojar el eje de la polea loca y después sacalo. Podés levantar el eje mientras lo aflojás con la llave Allen. Si todavía no sale, empujá la polea loca hacia arriba desde la parte de abajo del tensor.
Instalar el tensor de correa XY y la polea loca
Paso 1: Instalar el tensor de correa XY y la polea loca

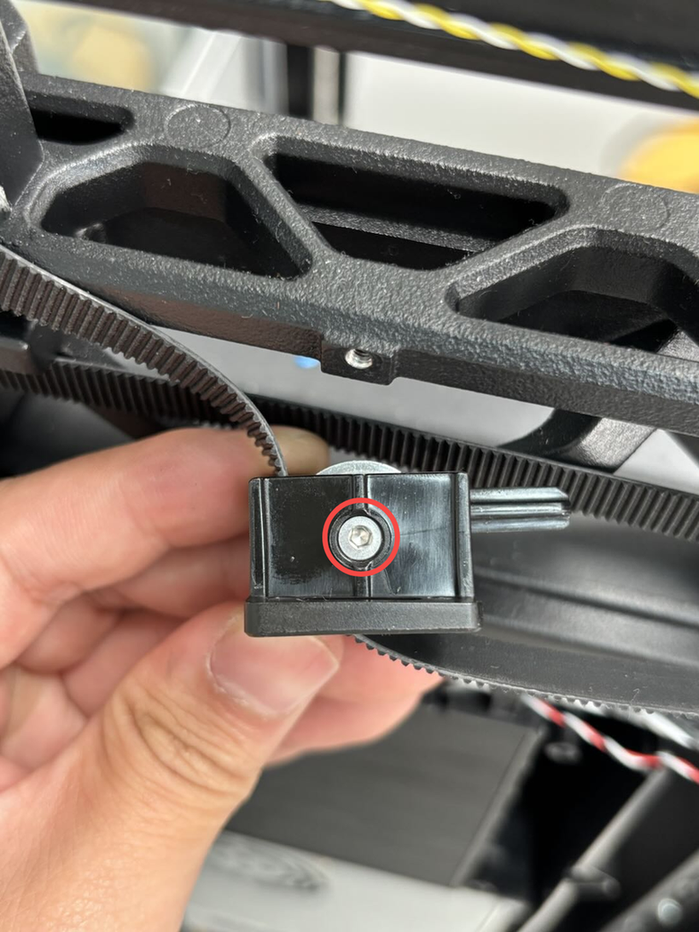

Colocá el nuevo tensor de correa XY y la polea loca dentro del tensor, insertá el eje de la polea loca y ajustalo con una llave Allen H2.0.
Paso 2: Instalar el tensor de correa XY en la impresora

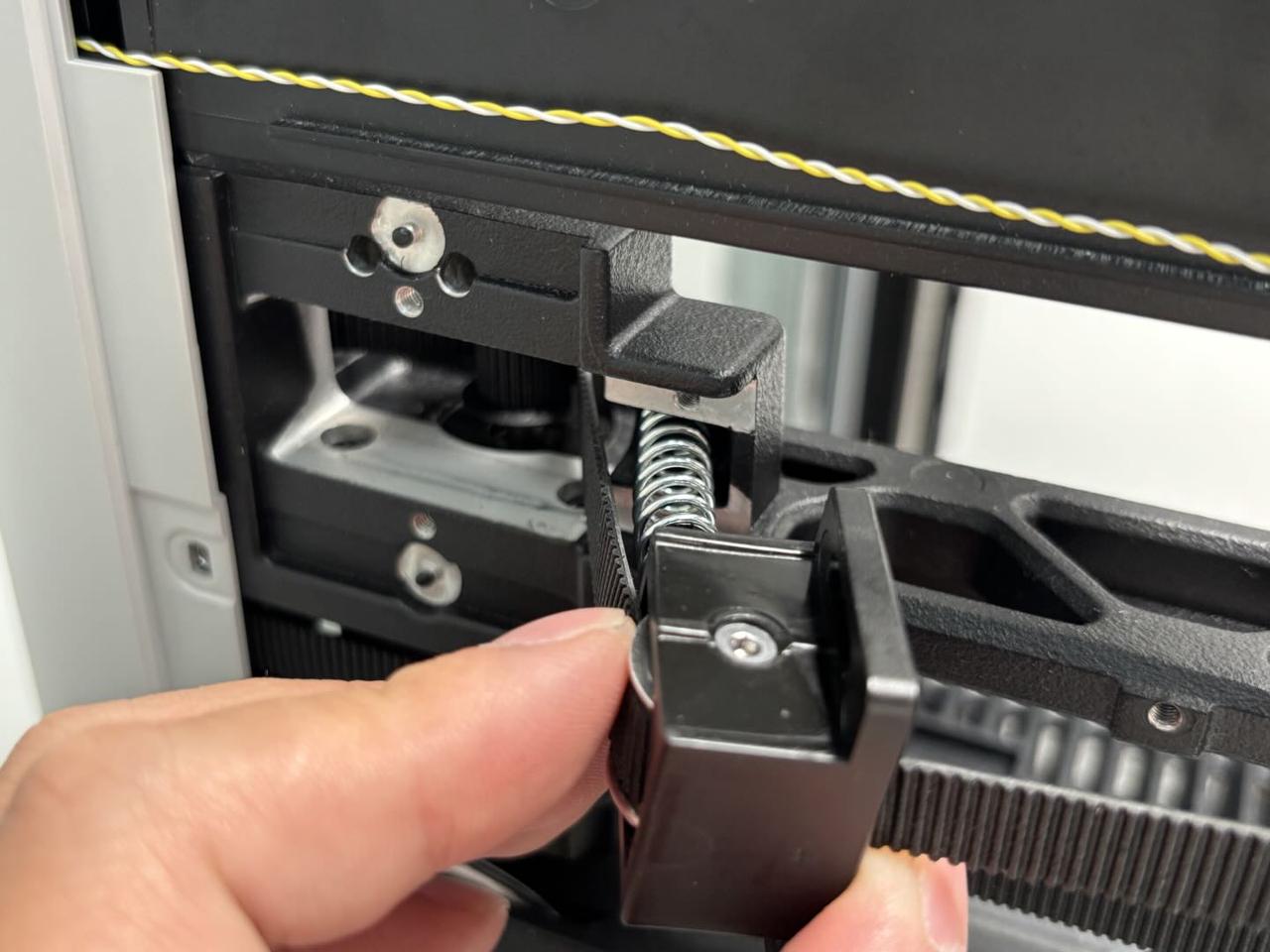

Insertá el resorte en el eje del soporte del tensor y después meté el resorte verticalmente en el chasis de la impresora. Empujá el tensor hacia la izquierda con fuerza para que quede calzado en la impresora.
Paso 3: Instalar el soporte del tensor y la placa de presión
Después de alinear la placa de presión del tensor con los agujeros de los tornillos, usá una llave Allen H2.0 para ajustar los 2 tornillos de fijación de la placa de presión (M3x6) y los 2 tornillos de fijación del soporte del tensor (M3x6).
Paso 4: Instalar el panel trasero
Fijate en la siguiente Wiki las instrucciones para instalar el panel trasero de la impresora: Reemplazo del panel trasero de la H2D.
Verificá el funcionamiento
El toolhead se tiene que poder mover normalmente, la polea loca del tensor debe girar sin ruidos raros y no debería aparecer ningún mensaje de error que indique una frecuencia de resonancia de correa anormal o baja.
Notas finales
Esperamos que esta guía detallada te haya servido e informado.
Si esta guía no soluciona tu problema, por favor abrí un ticket técnico; vamos a responder tus preguntas y darte una mano.
Si tenés sugerencias o comentarios sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por el aguante y la atención!
