Reparación y reemplazo del bloqueador de flujo H2D

Este artículo explica cómo reparar y reemplazar el bloqueador de flujo H2D.

Cuándo usarlo

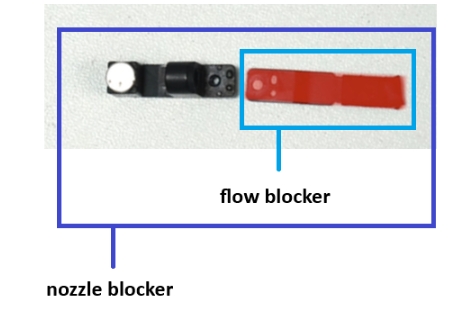

La función del bloqueador de flujo es sellar los nozzle durante los periodos en que no están trabajando para evitar el goteo de filamento. Si hay una ligera desviación hacia la izquierda o la derecha, mientras no afecte la función de bloqueo de flujo, se puede usar normalmente. Si el bloqueador de flujo está muy desalineado verticalmente y no puede presionar contra el nozzle, te recomendamos seguir los pasos de esta guía para corregir su posición.

El bloqueador de flujo se encuentra debajo del nozzle y es relativamente frágil. En casos de anomalías en la impresión o uso prolongado, el bloqueador de flujo puede sufrir desgaste o daños. En esas situaciones, recomendamos consultar esta guía para reemplazarlo.

Herramientas y materiales necesarios

• Llave Allen H1.5 y H2.0

Advertencia de seguridad

¡IMPORTANTE!

Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en el equipo y su electrónica, incluyendo los cables del toolhead. Dejar la impresora encendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede provocar daños eléctricos adicionales y riesgos de seguridad.

Cuando realices tareas de mantenimiento o reparación, es posible que tengas que desarmar algunas piezas, incluido el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otros componentes metálicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y causar daños mayores.

Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de hacer cualquier trabajo de mantenimiento. De esta manera, evitás posibles daños en los componentes electrónicos y te asegurás de que el trabajo se realice de forma segura y efectiva.

Si tenés alguna duda sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de soporte y haremos lo posible por responderte rápido y darte la asistencia que necesités.

Guía en video

Pasos para la resolución de problemas

¡Antes de realizar las siguientes comprobaciones, asegurate de que la temperatura del nozzle sea la del ambiente para evitar quemaduras!

Paso 1: Chequeá el estado del bloqueador de flujo

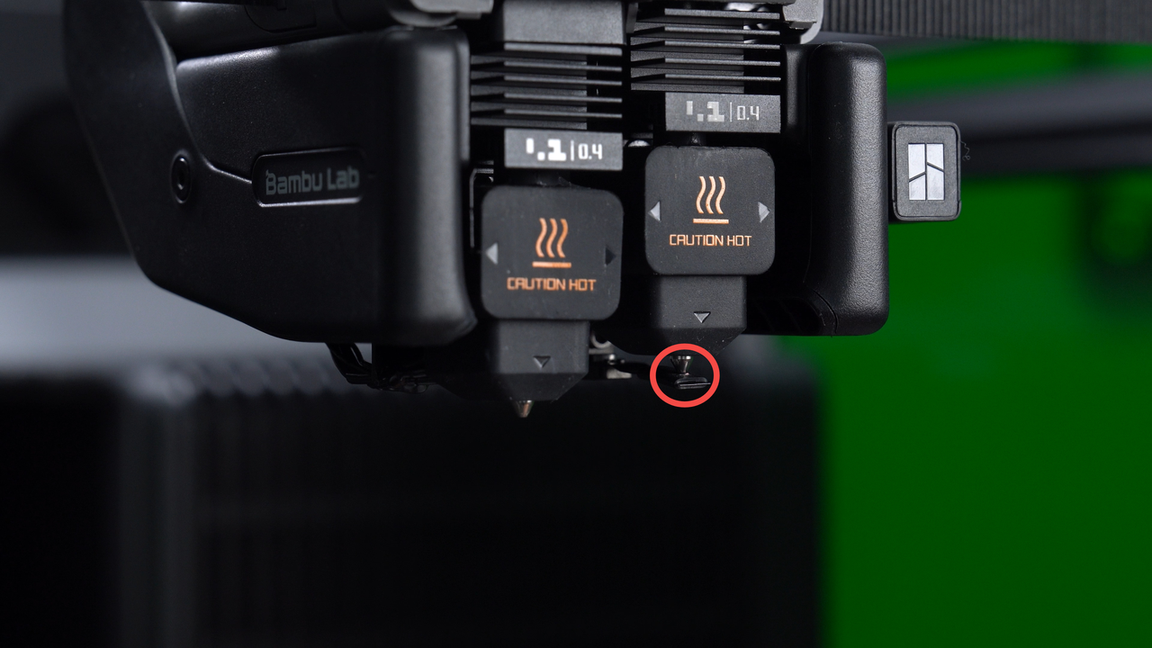

Primero, es fundamental inspeccionar el estado del bloqueador de flujo y determinar si está posicionado demasiado alto o demasiado bajo.

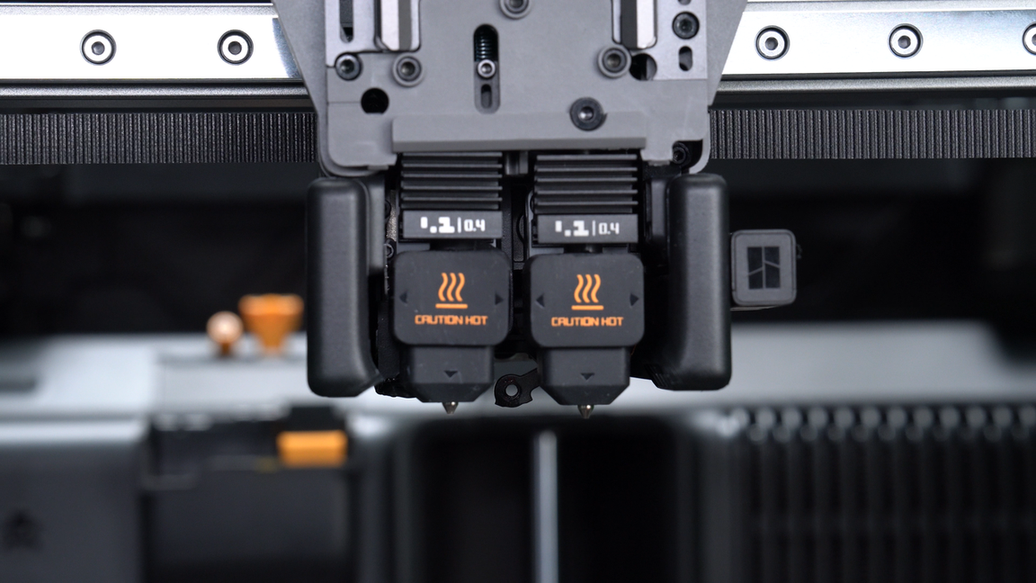

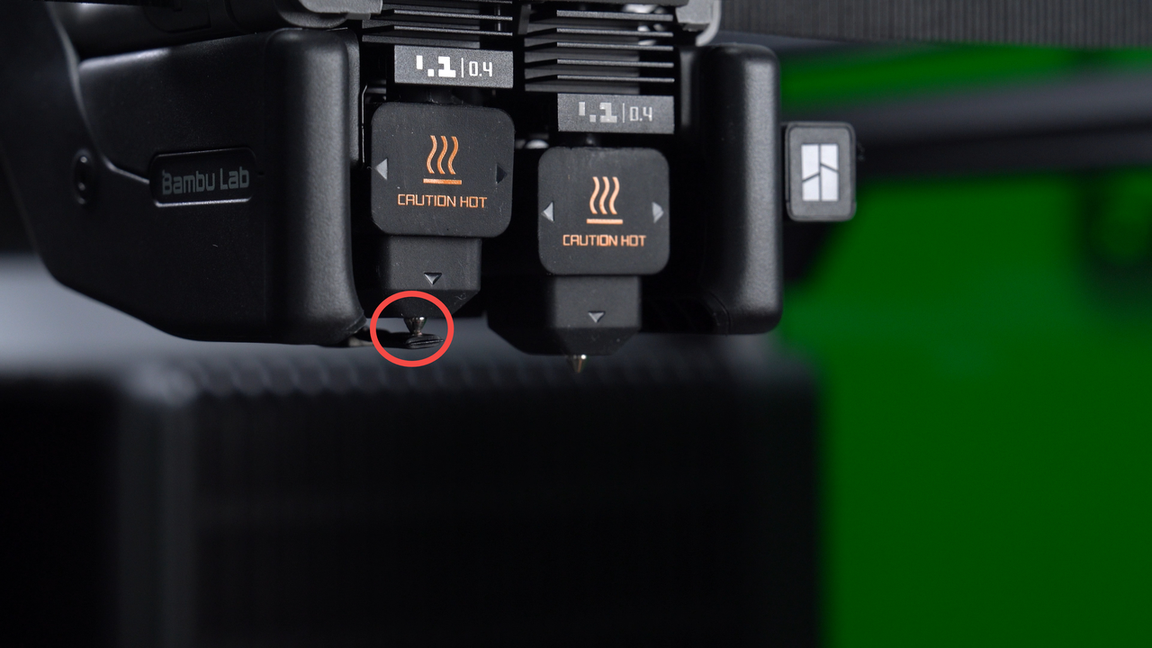

• El bloqueador de flujo está muy bajo: Cuando el bloqueador se encuentra debajo del nozzle, no calza justo contra él, sino que deja un espacio en el medio.
• El bloqueador de flujo está muy alto: Al mover la palanca para desplazar el bloqueador a la izquierda o derecha, este choca con el nozzle a mitad del movimiento, lo que impide que se alinee correctamente justo debajo del nozzle.

Paso 2: Ajustá el bloqueador de flujo

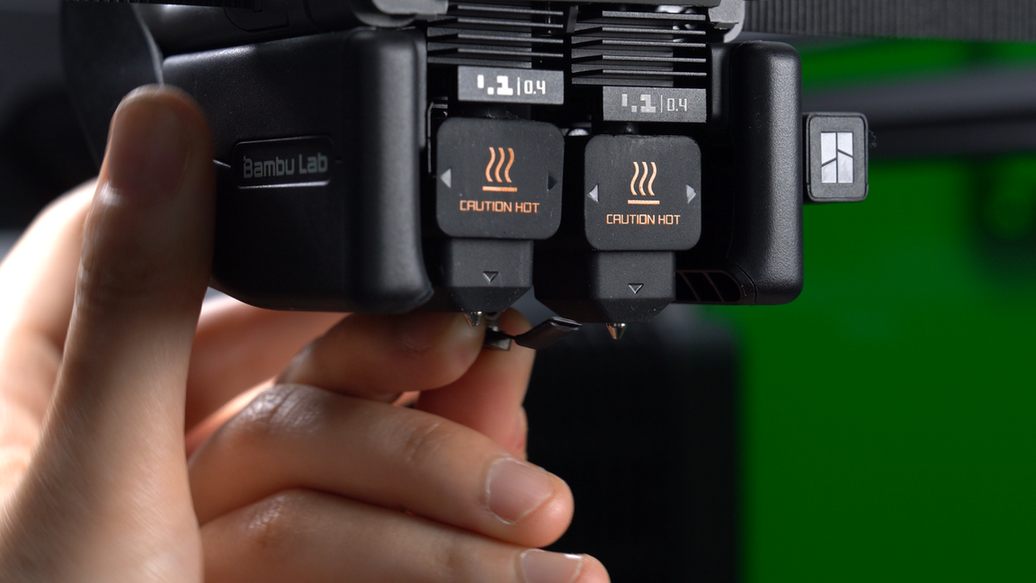

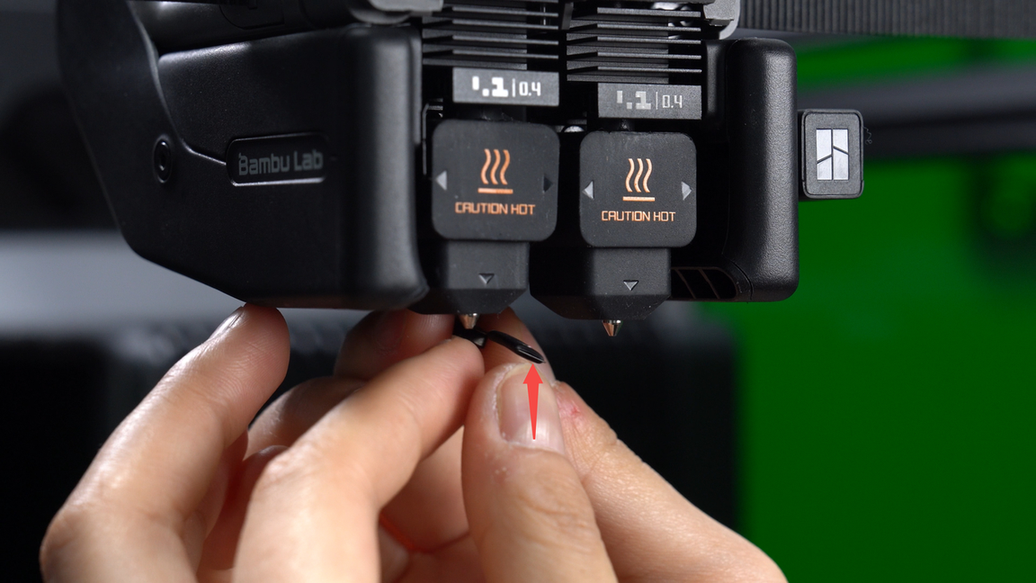

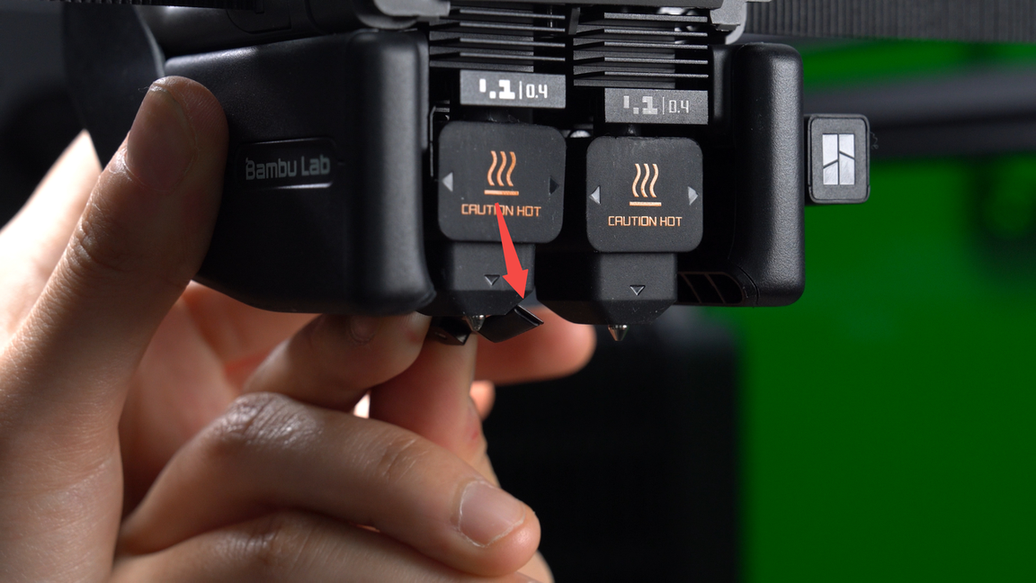

Si el bloqueador de flujo está muy bajo, primero mové la palanca a la posición central, luego levantá suavemente el bloqueador hacia arriba, repitiendo esta acción varias veces si es necesario. Una vez corregido, el bloqueador debería calzar justo debajo del nozzle.

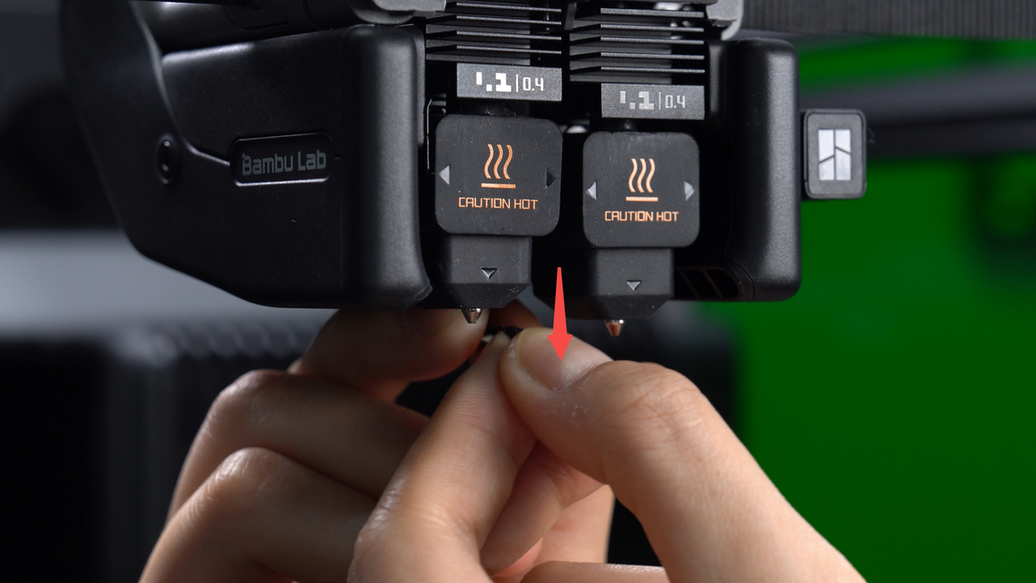

Si el bloqueador de flujo está muy alto, mové la palanca a la posición central y empujá suavemente el bloqueador hacia abajo, repitiendo la acción varias veces si hace falta. Una vez corregido, el bloqueador debería moverse suavemente debajo del nozzle sin chocar en el medio.

Con el uso prolongado, el bloqueador de flujo puede desgastarse o dañarse. Si los ajustes manuales no alcanzan para repararlo, es necesario un reemplazo. Pasá al Paso 3 para ver las instrucciones de reemplazo.

Paso 3: Sacá el bloqueador del nozzle

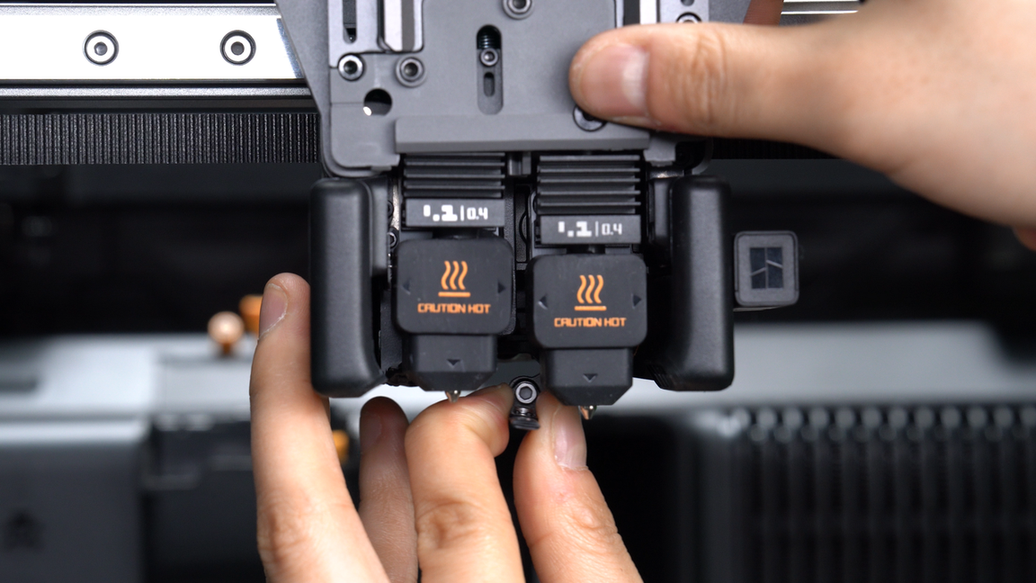

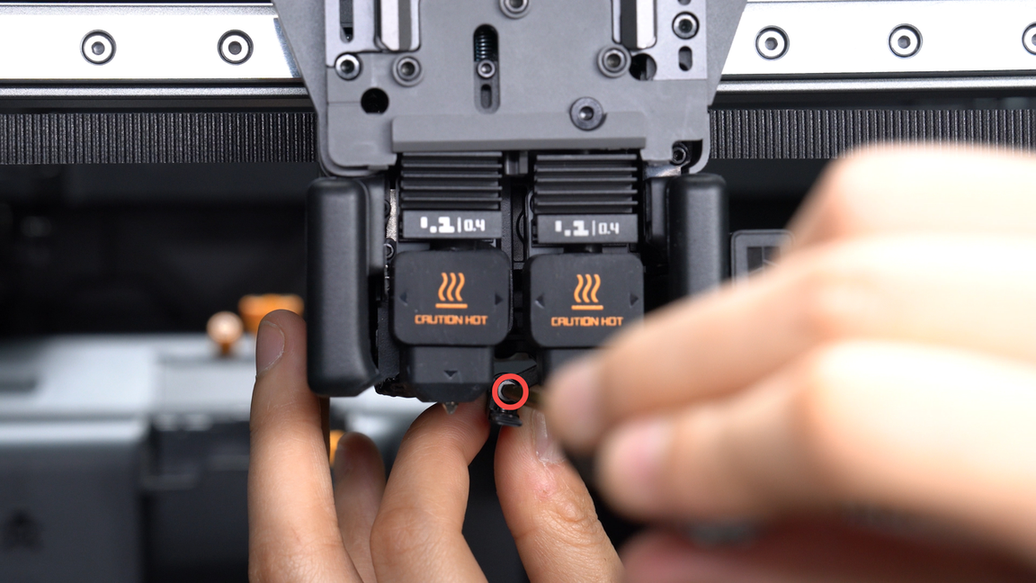

Mové la palanca del bloqueador de flujo a la posición central y luego desatornillá el tornillo A (M2.5x8x3) para retirar el bloqueador del nozzle.

Paso 4: Reemplazá el bloqueador de flujo

Retirá el tornillo A (M2.5x8x3). Podés usar una llave Allen para ayudarte a sacarlo. Luego, desatornillá el tornillo B (M1.6x2) para retirar el bloqueador de flujo por separado.

Colocá el nuevo bloqueador de flujo. Alineá el agujero del tornillo en el bloqueador con el agujero en la base, luego ajustá el tornillo B (M1.6x2) y volvé a instalar el tornillo A (M2.5x8x3).

Paso 5: Instalá el bloqueador del nozzle

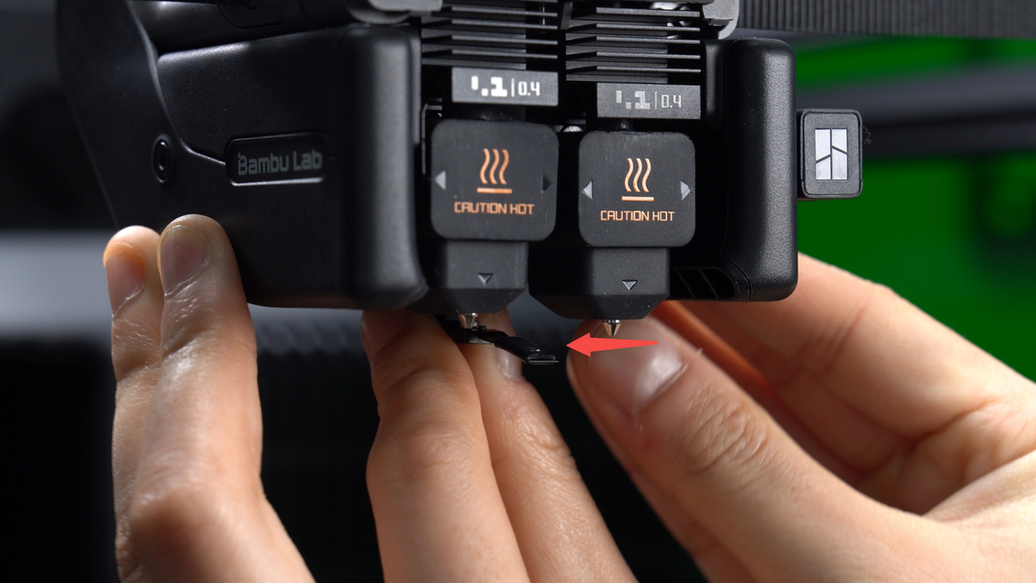

Antes de la instalación, empujá el tornillo A ligeramente hacia la derecha para evitar que obstruya el paso del bloqueador del nozzle, luego ajustá el tornillo.

Después del reemplazo, mové manualmente la palanca del bloqueador de flujo para confirmar si puede cubrir efectivamente los nozzle izquierdo y derecho.

Notas finales

Esperamos que esta guía detallada te haya resultado útil e informativa.

Si esta guía no resuelve tu problema, por favor enviá un ticket técnico; responderemos tus preguntas y te daremos asistencia. Si tenés alguna sugerencia o comentario sobre esta Wiki, dejanos un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
