Reemplazo de los engranajes del extruder doble y la leva de cambio del extruder H2D

En este artículo te explicamos cómo cambiar los engranajes del extruder doble y la leva de cambio del extruder H2D. Es un procedimiento bastante directo si seguís los pasos con atención para que la máquina te quede de diez.

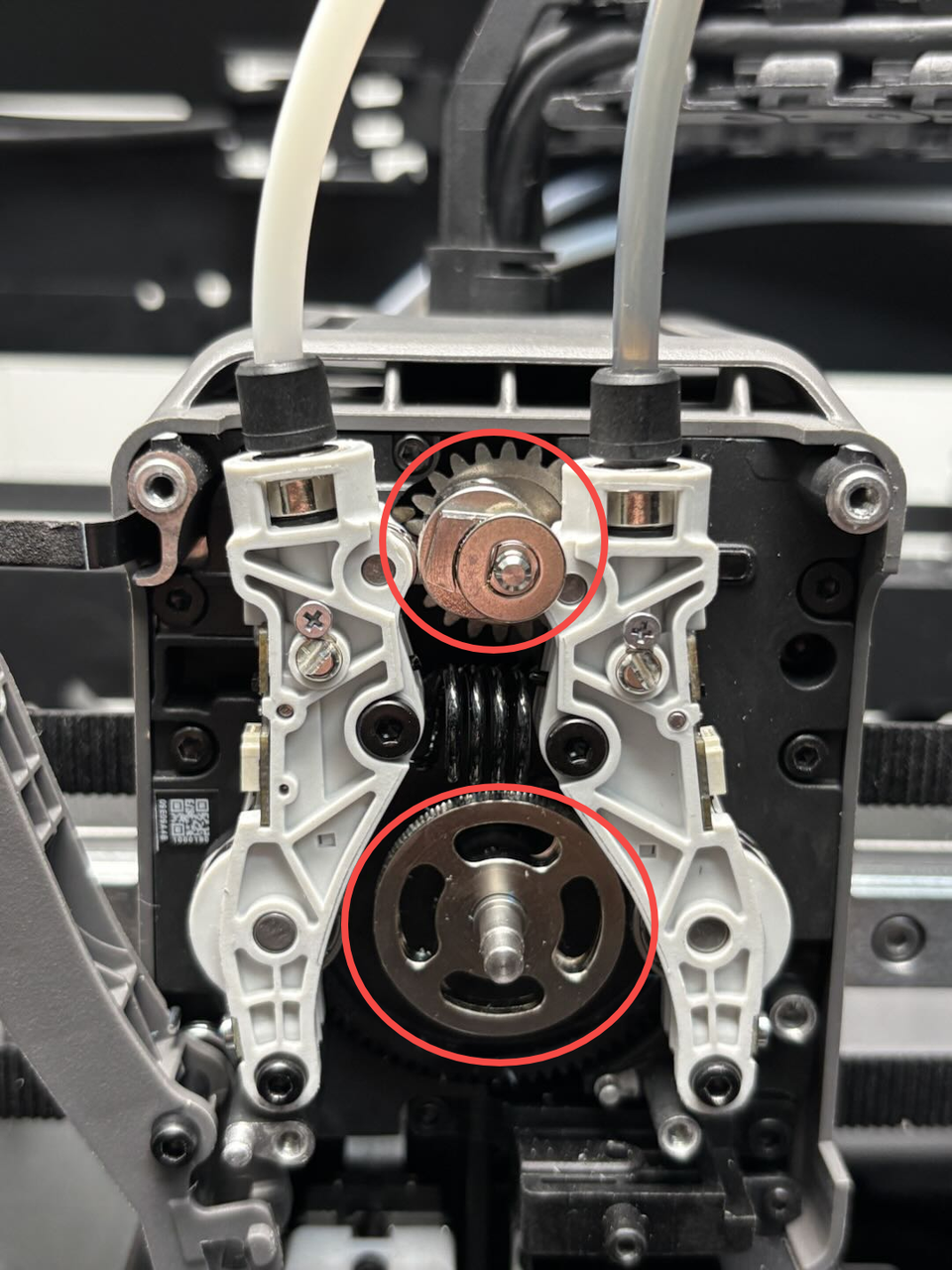

Engranajes del extruder doble / Leva de cambio del extruder

Tanto los engranajes del extruder doble como la leva de cambio tienen repuestos disponibles para cuando necesites hacer el cambio. Podés elegir las piezas que te hagan falta según lo que esté pidiendo tu impresora.

Los repuestos para los engranajes del extruder doble incluyen:

• Engranaje del extruder × 1

Los repuestos para la leva de cambio incluyen:

• Leva × 1

Cuándo hacerlo

• Cuando el engranaje del extruder esté desgastado.
• Si la leva tiene algún daño.

Herramientas y materiales necesarios

• Engranajes del extruder doble / leva de cambio del extruder nuevos.
• Llave Allen H2.0.
• Llave Allen H1.5.

Guía de tornillos

Fijate bien en las especificaciones y cantidades de los tornillos que vas a sacar (te recomendamos guardarlos bien para no perder ninguno):

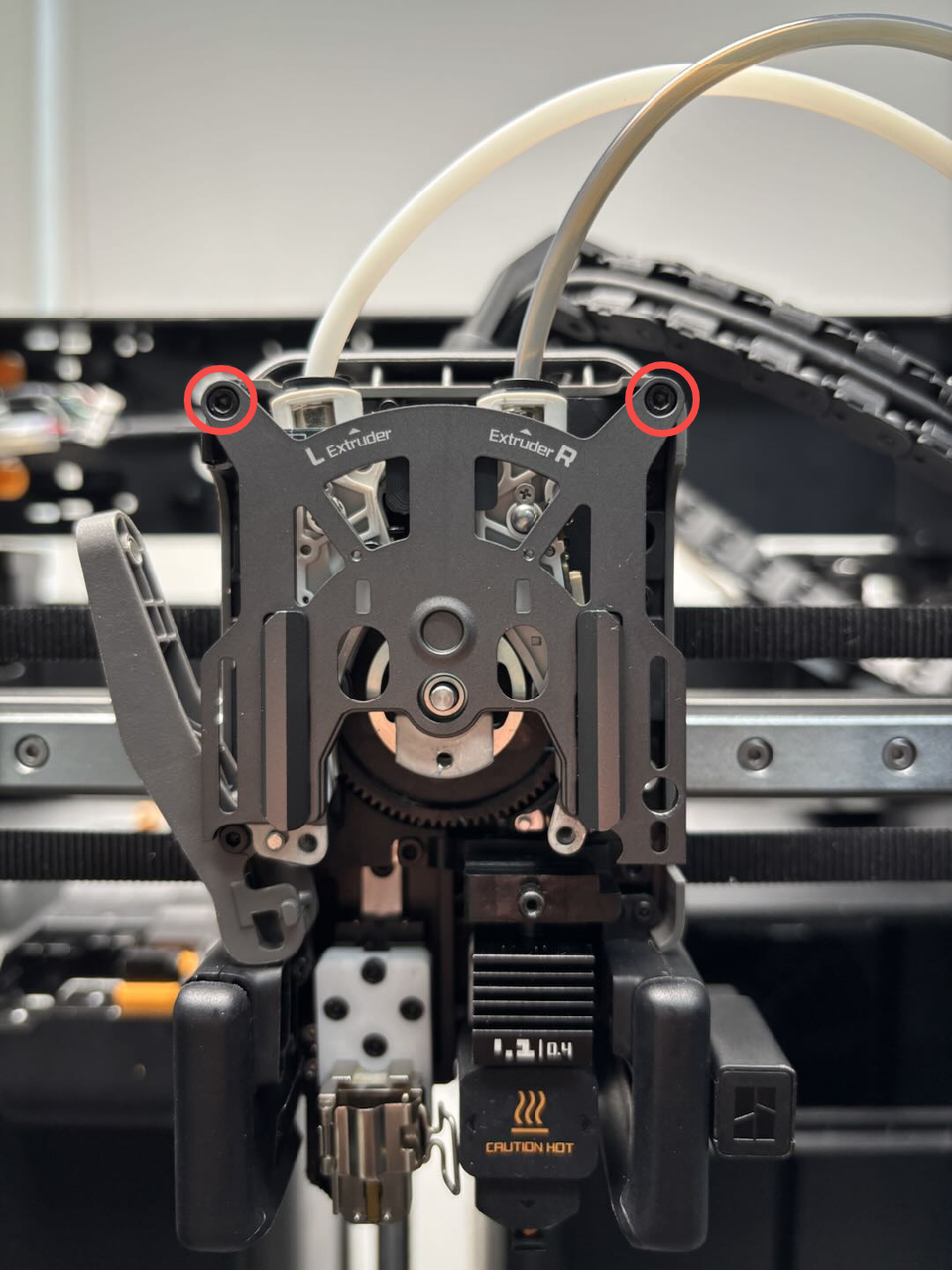

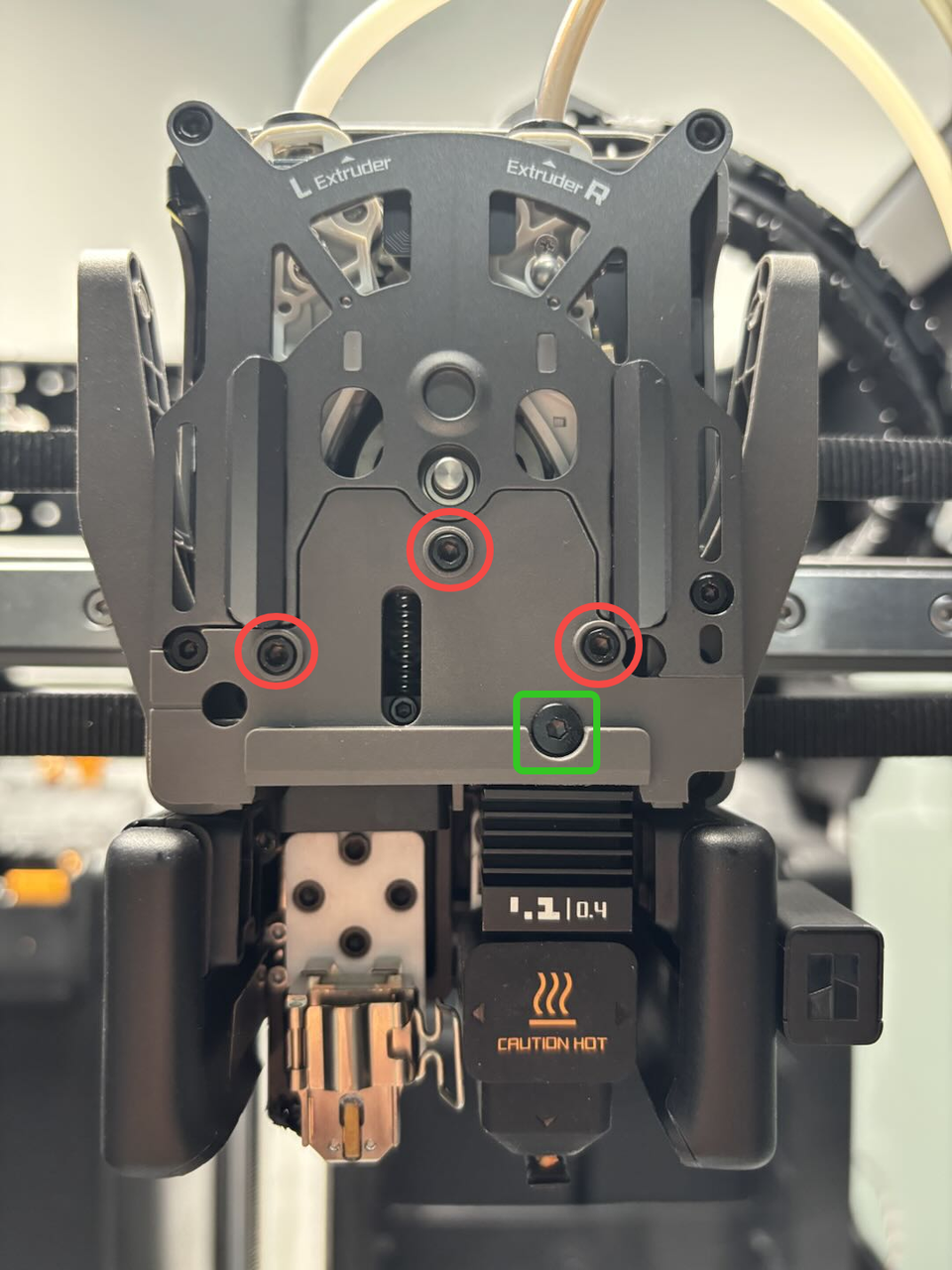

• M2.5x7: Para fijar la guía de filamento del extruder doble (marcados con círculos rojos) y la interfaz de la herramienta de cambio rápido. Cantidad: 5.
• BT2x6: Para fijar la guía de filamento del extruder doble (marcado con cuadrado verde). Cantidad: 1.

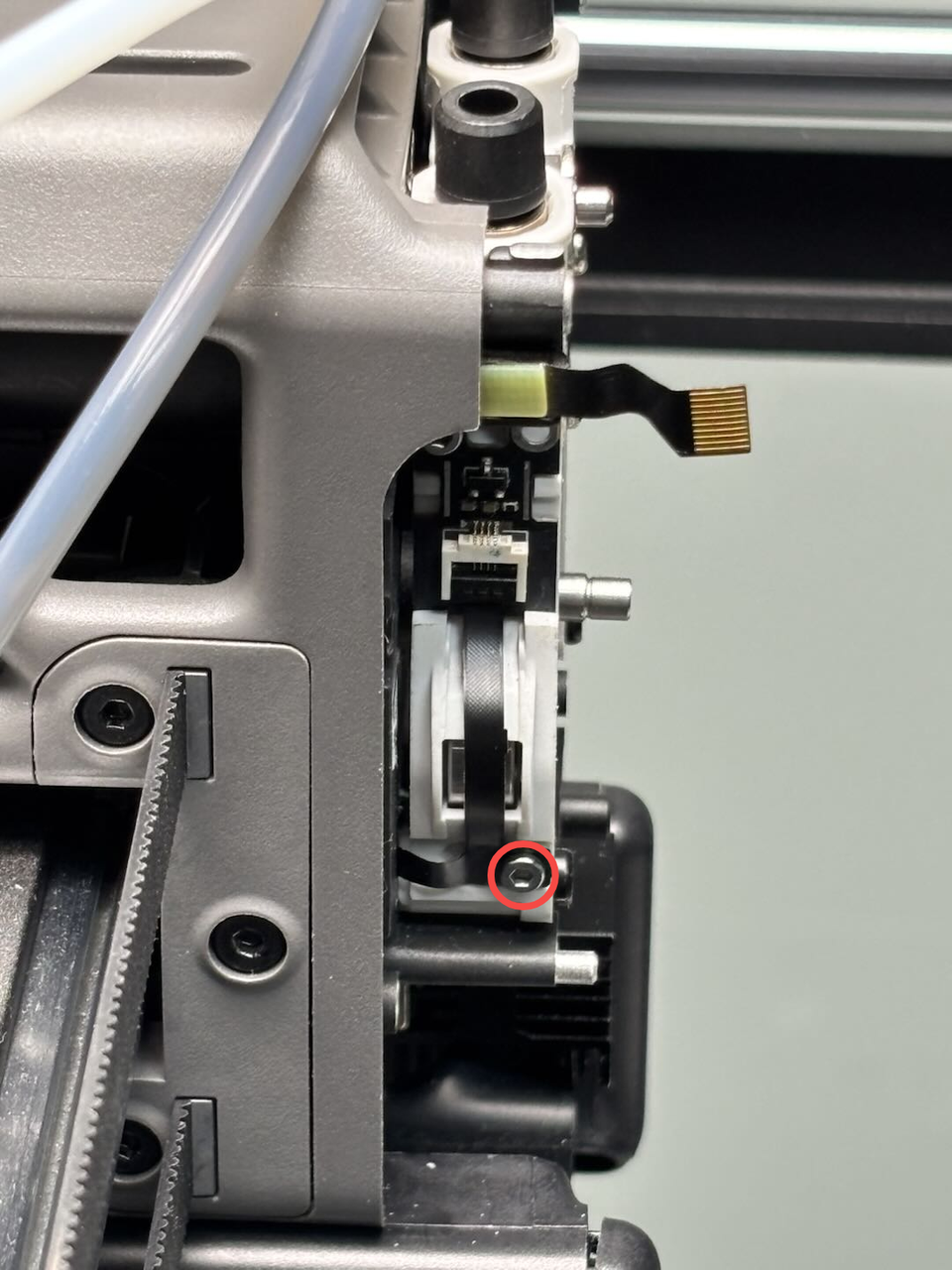

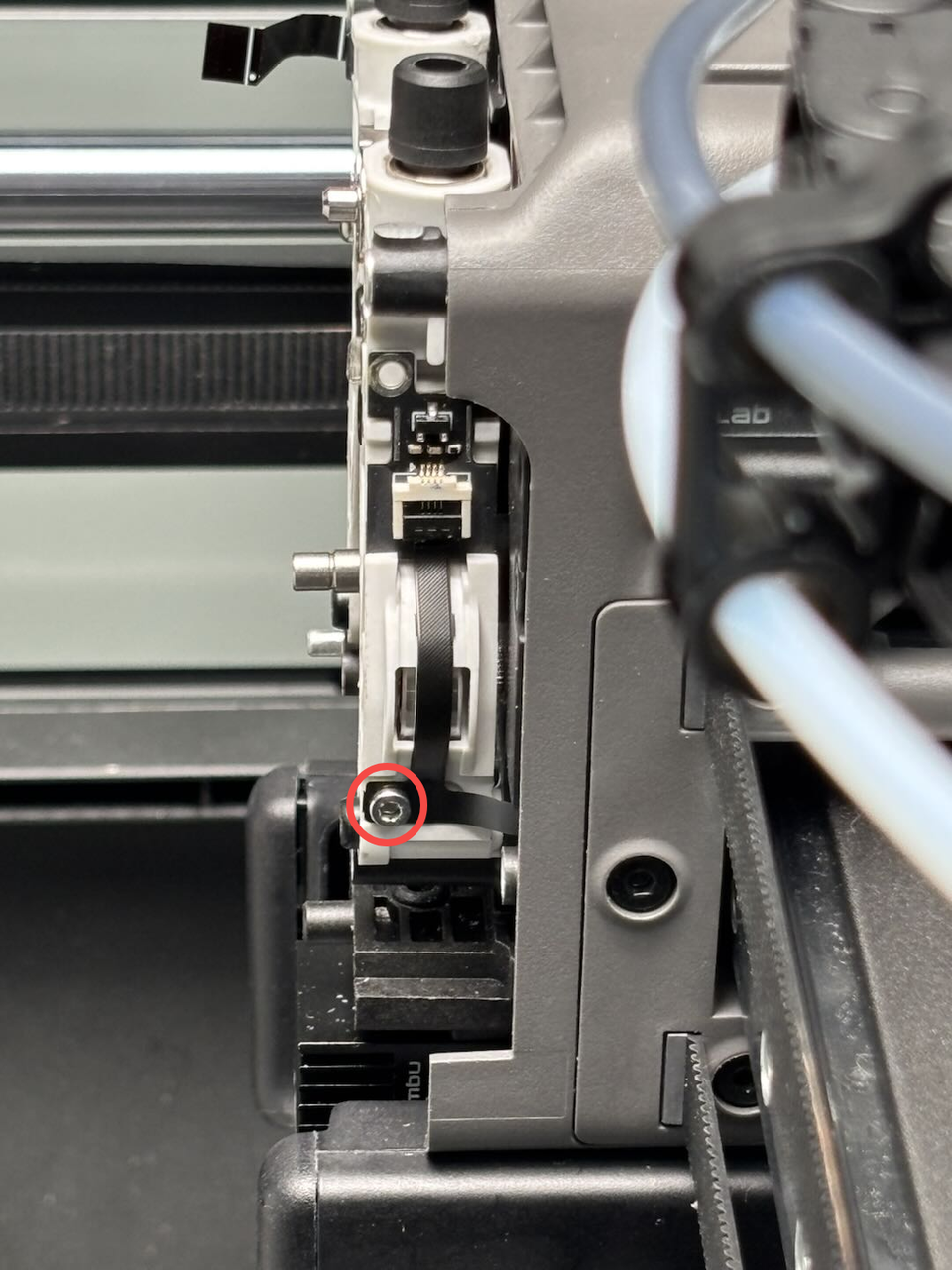

• BT2x5: Para fijar los idlers del extruder doble y el FPC del sensor de filamento. Cantidad: 2.

Advertencia de seguridad

¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento, especialmente si vas a tocar la parte electrónica o los cables del toolhead. Si hacés esto con la máquina prendida, podés causar un cortocircuito, dañar los componentes electrónicos y mandarte una macana.

Durante el mantenimiento puede que tengas que desarmar algunas partes, incluido el hotend. Esto deja expuestos cables y componentes que podrían hacer corto si se tocan entre sí o con algún metal mientras haya corriente. Por eso, desenchufá todo antes de empezar para que el mantenimiento sea seguro y efectivo. Si tenés alguna duda, mandanos un ticket técnico y te ayudamos.

Cómo sacar los engranajes del extruder doble y la leva de cambio

Paso 1: Sacar los idlers del extruder doble y el sensor de filamento

Podés mirar la siguiente guía de la Wiki para sacar estas piezas primero, lo que te va a facilitar mucho el acceso al engranaje y a la leva:

Reemplazo de los idlers del extruder doble y el sensor de filamento H2D

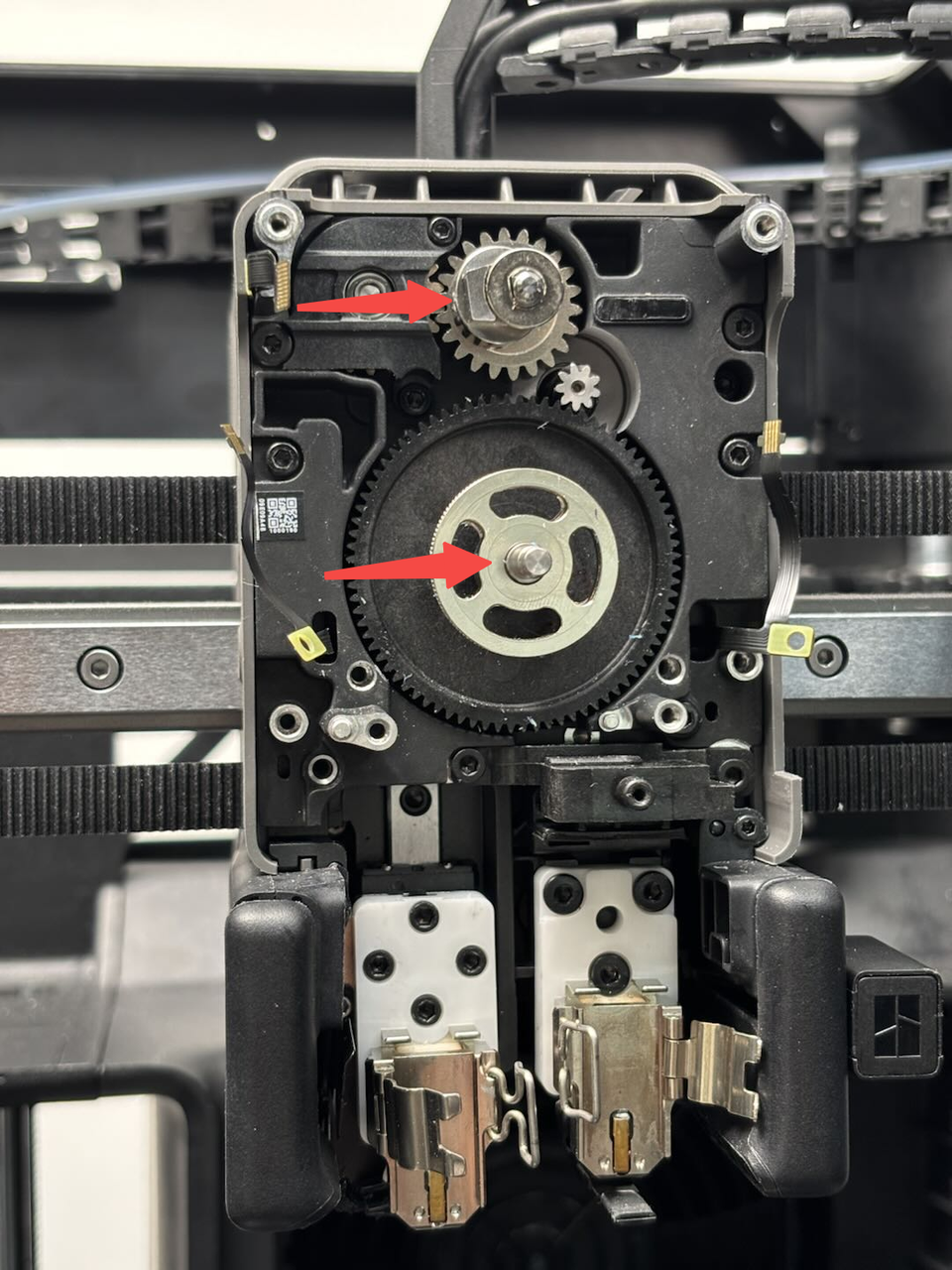

Paso 2: Sacar el engranaje / leva del extruder

La leva sale directamente, sin vueltas. El engranaje del extruder puede estar medio agarrado; si ves que no sale de una, usá una llave Allen para hacer un poquito de palanca con cuidado y sacarlo.

Cómo instalar los engranajes del extruder doble y la leva de cambio

Paso 1: Instalar el engranaje / leva del extruder

Poné la leva nueva en su lugar. Te recomendamos dejar la plataforma trapezoidal hacia la izquierda o hacia la derecha para que después no te cueste instalar los idlers y el sensor de filamento. Meté el engranaje del extruder nuevo y presionalo con ganas hasta que quede firme.

Paso 2: Instalar los idlers del extruder doble y el sensor de filamento

Fijate en la siguiente guía para volver a armar todo en su lugar:

Reemplazo de los idlers del extruder doble y el sensor de filamento H2D

Verificá que todo funcione

Conectá la corriente y prendé la impresora. Usá la pantalla para alternar entre los hotends y fijate si el cambio entre el izquierdo y el derecho se hace bien. Dale al botón "Load" (Cargar) y chequeá que el filamento salga sin problemas.

Notas finales

Esperamos que esta guía detallada te haya servido. Si con esto no pudiste solucionar el problema, mandanos un ticket técnico que te damos una mano. Si tenés alguna sugerencia sobre este artículo, dejanos un mensaje en los comentarios. ¡Gracias por el aguante!

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
