En este artículo te mostramos cómo reemplazar el motor XY de la serie H2.
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos para el reemplazo son exactamente los mismos para la H2S y la H2C.
Motores X/Y

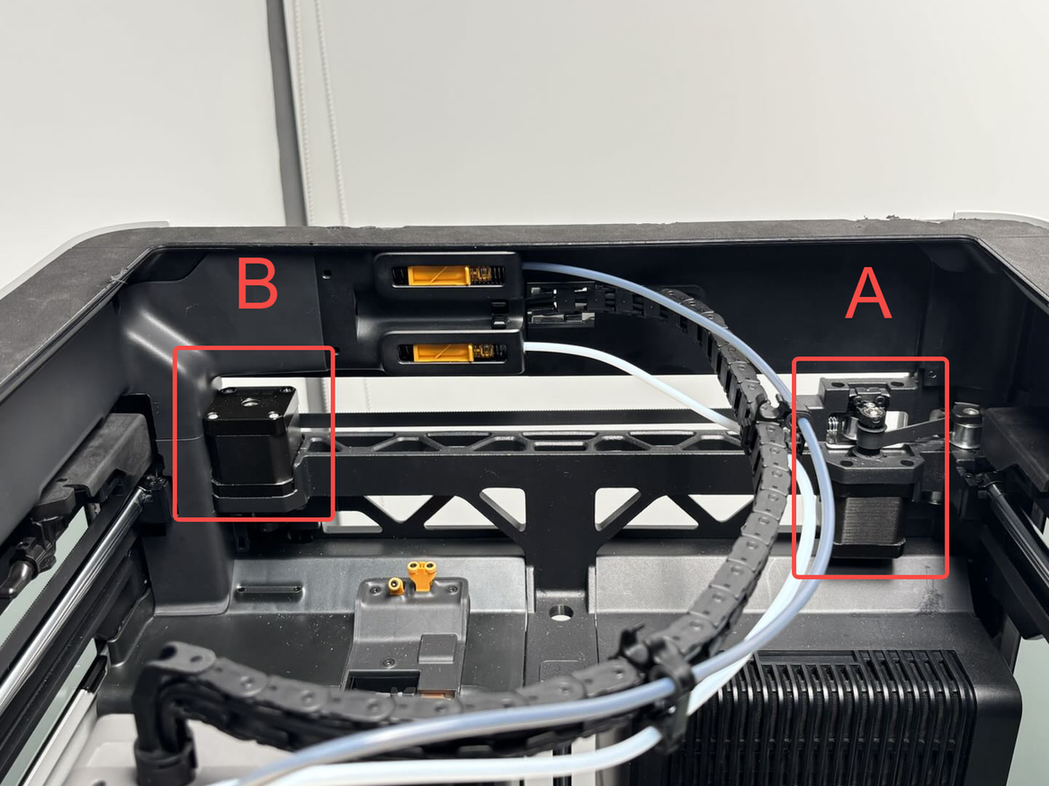

Los motores X/Y están instalados en la parte trasera de la impresora. Son motores stepper que mueven el cabezal a lo largo de los ejes X e Y. Hay un motor de cada lado (izquierdo y derecho). Para identificarlos fácil, los llamamos Motor A y Motor B según su posición.
Cuándo reemplazarlo
- El motor está trabado.
- El soporte técnico de Bambu Lab confirmó que es necesario cambiar el motor.
Herramientas y materiales necesarios

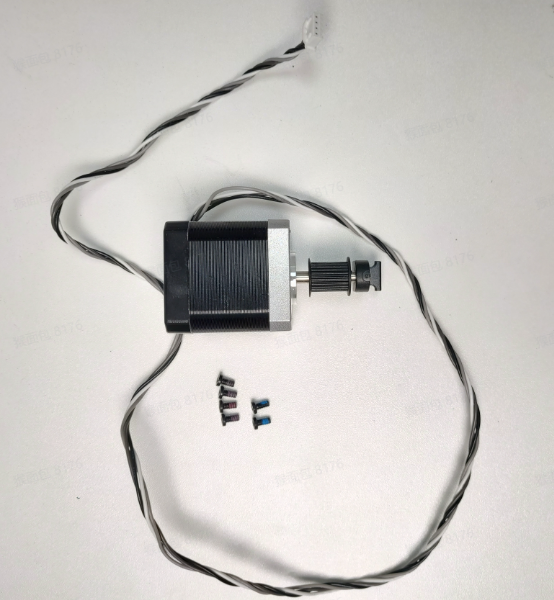

El kit del motor X/Y incluye:
- 1 motor
- 4 tornillos MK3x6 (para sujetar el motor)
- 2 tornillos M3x6 (para el soporte del rulemán del motor)

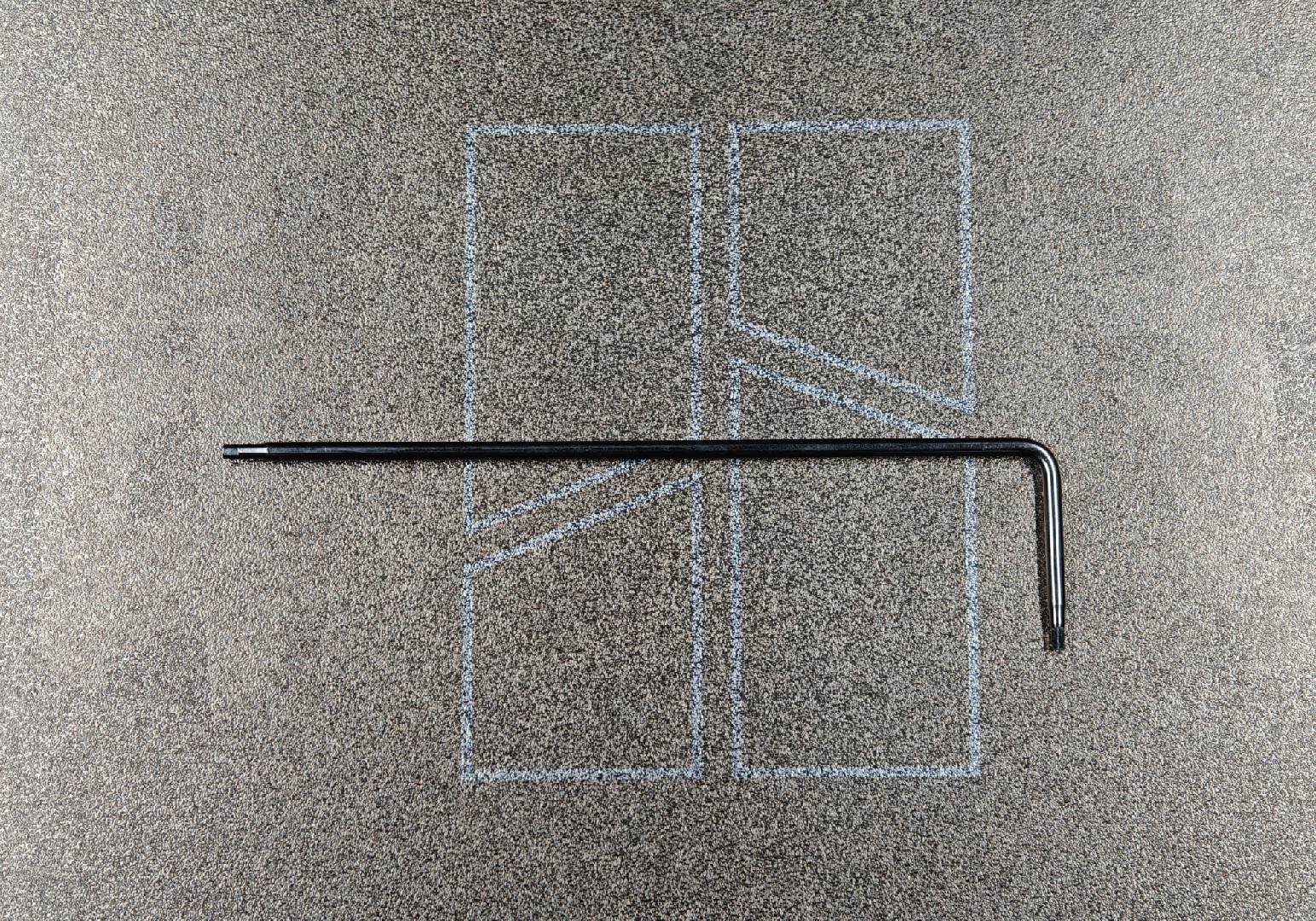

Llave Allen H2.0: Vas a necesitar una llave Allen H2.0 extra larga (el largo debe superar los 122 mm).
Especificaciones y cantidades de tornillos para desarmado y armado
- 12 tornillos BT3×8 (para el panel trasero)
- 11 tornillos ST3×6 (para el panel trasero)
- 2 tornillos ST3×12 (para la base del soporte del carrete)
Aviso de seguridad
Es fundamental apagar la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo el trabajo en la electrónica y los cables del cabezal. Hacer estas tareas con la impresora prendida puede causar un cortocircuito, lo que dañaría la electrónica y sería un peligro para vos.
Durante el mantenimiento o la resolución de problemas, puede que tengas que desarmar partes, como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían hacer corto si se tocan entre sí, con otros metales o componentes electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y causar más problemas.
Por lo tanto, es clave apagar la impresora y desenchufarla de la corriente antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de Soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesites.
Reemplazo del Motor X/Y (Motor A)
Cómo sacar el Motor X/Y (Motor A)
Paso 1: Sacar el panel trasero y el conducto de purga
Fijate en esta guía de la Wiki para ver las instrucciones sobre cómo sacar el panel trasero y el conducto de purga de la impresora: Reemplazo del conducto de purga de la H2D
Paso 2: Sacar el tensor de la correa X/Y

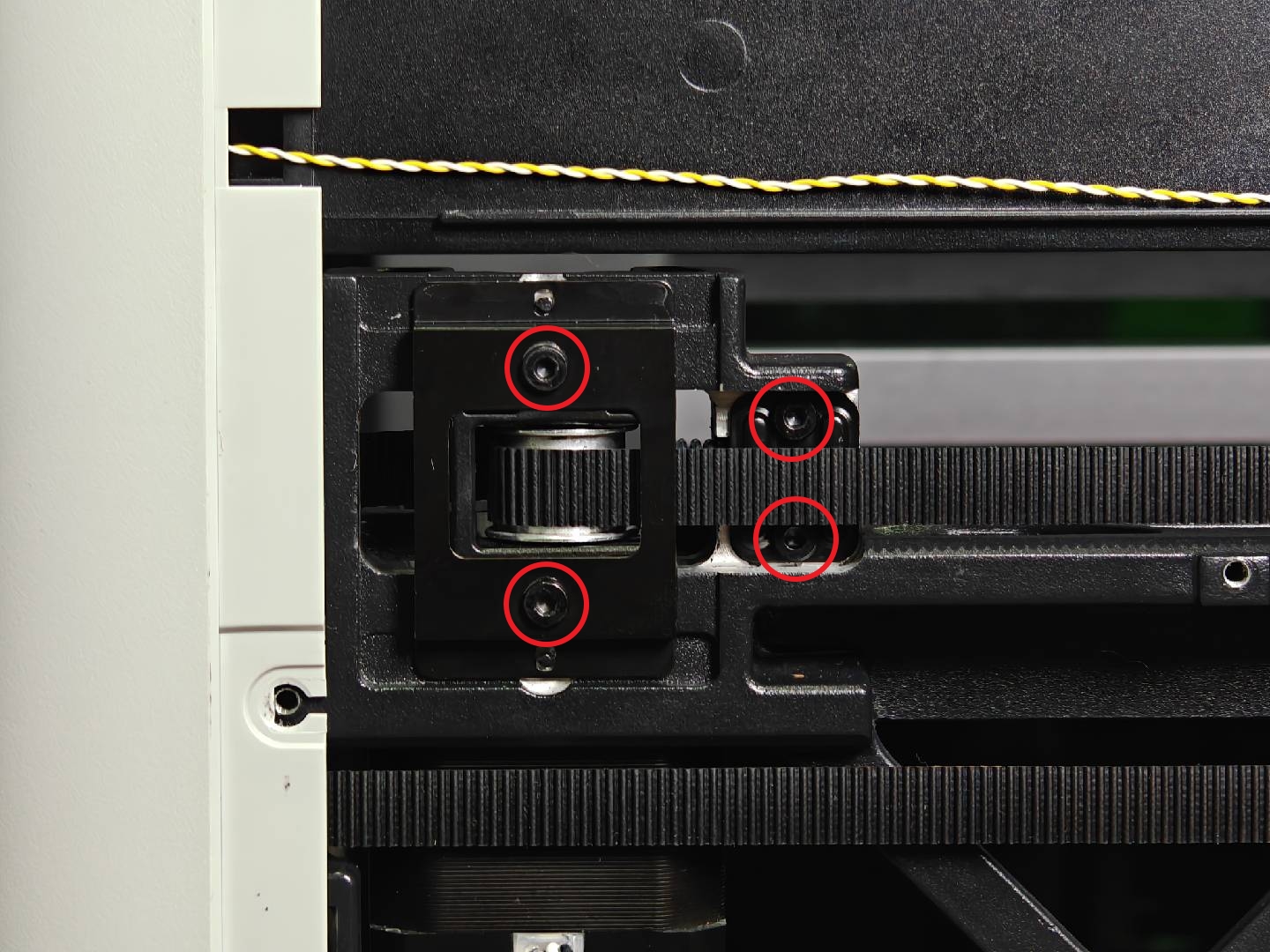

Usá una llave Allen H2.0 para sacar los dos tornillos de la placa de tensión (M3×6) y los dos tornillos del soporte del tensor (M3×6).
Empujá con firmeza el tensor de la correa X/Y para sacarlo de su ranura. Se necesita un poco de fuerza para este paso.
Paso 3: Sacar el Motor X/Y (A)

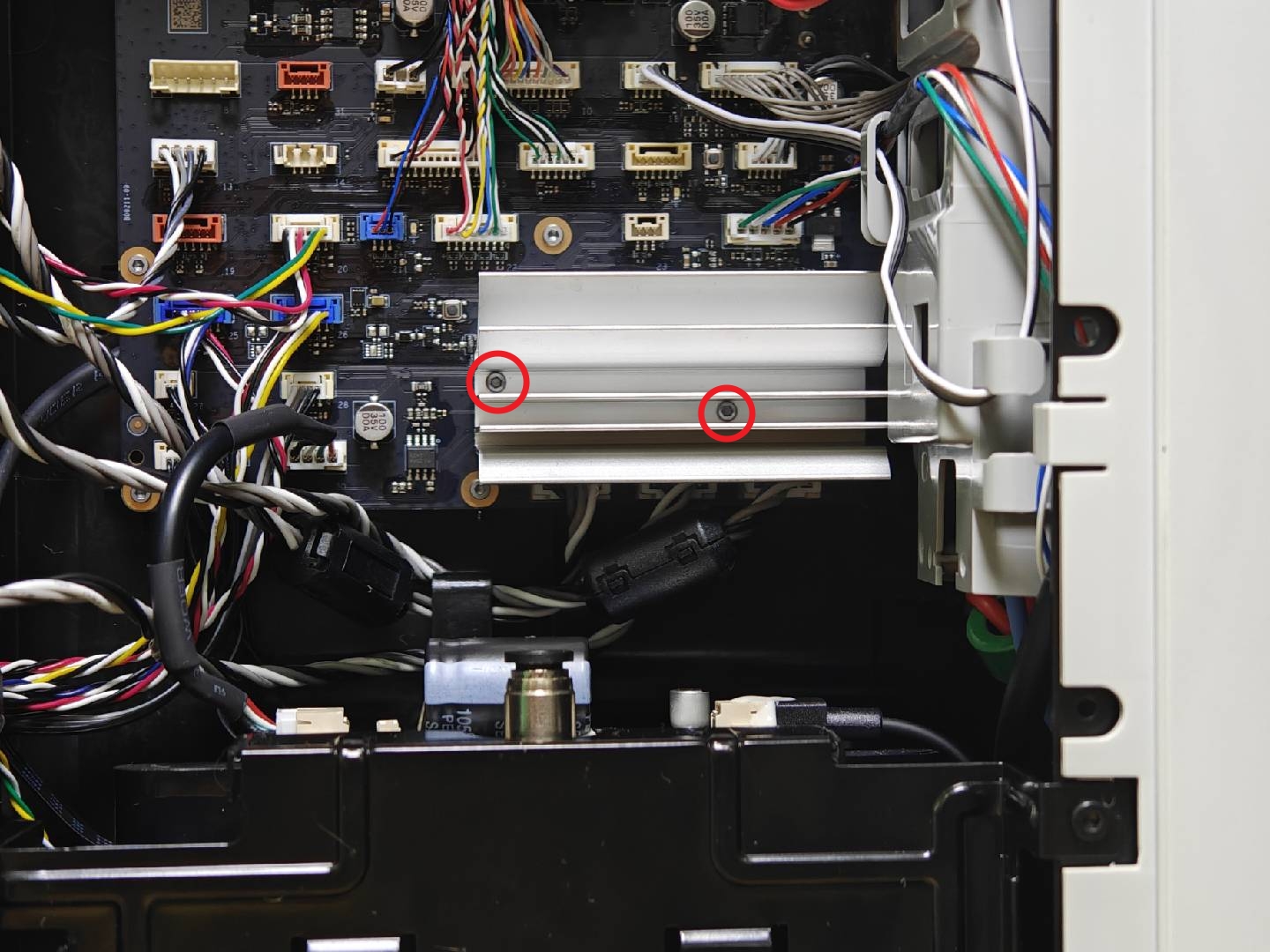

Desconectá el conector del cable del motor de la placa MC. Si el disipador de la placa MC te bloquea el acceso, sacale los dos tornillos y retirá el disipador temporalmente. Después, desconectá el cable del motor y sacalo del canal de cableado.
Lo azul que se ve abajo del disipador es pasta térmica. No la limpies.

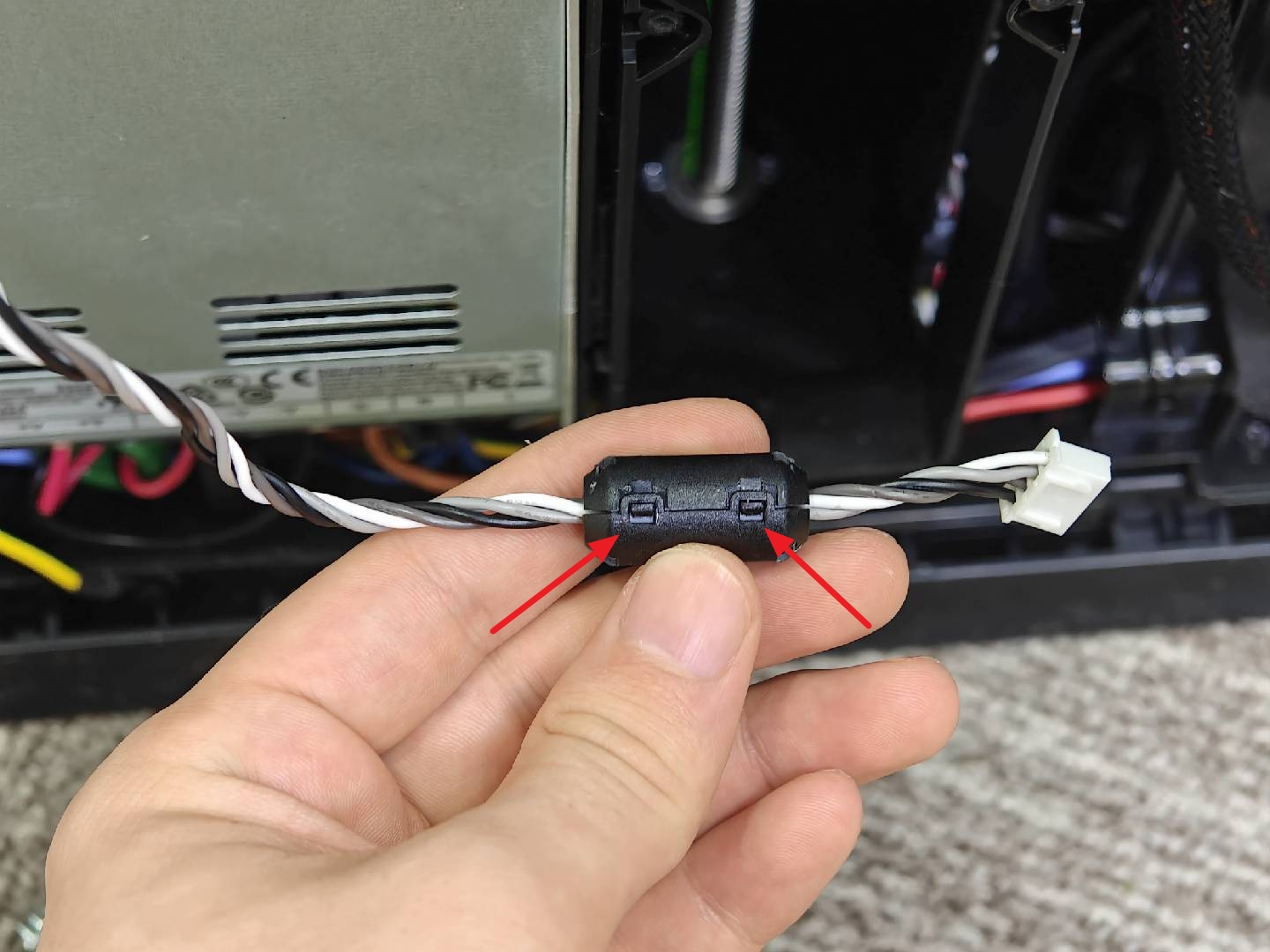

Sacá el anillo magnético del cable del motor.

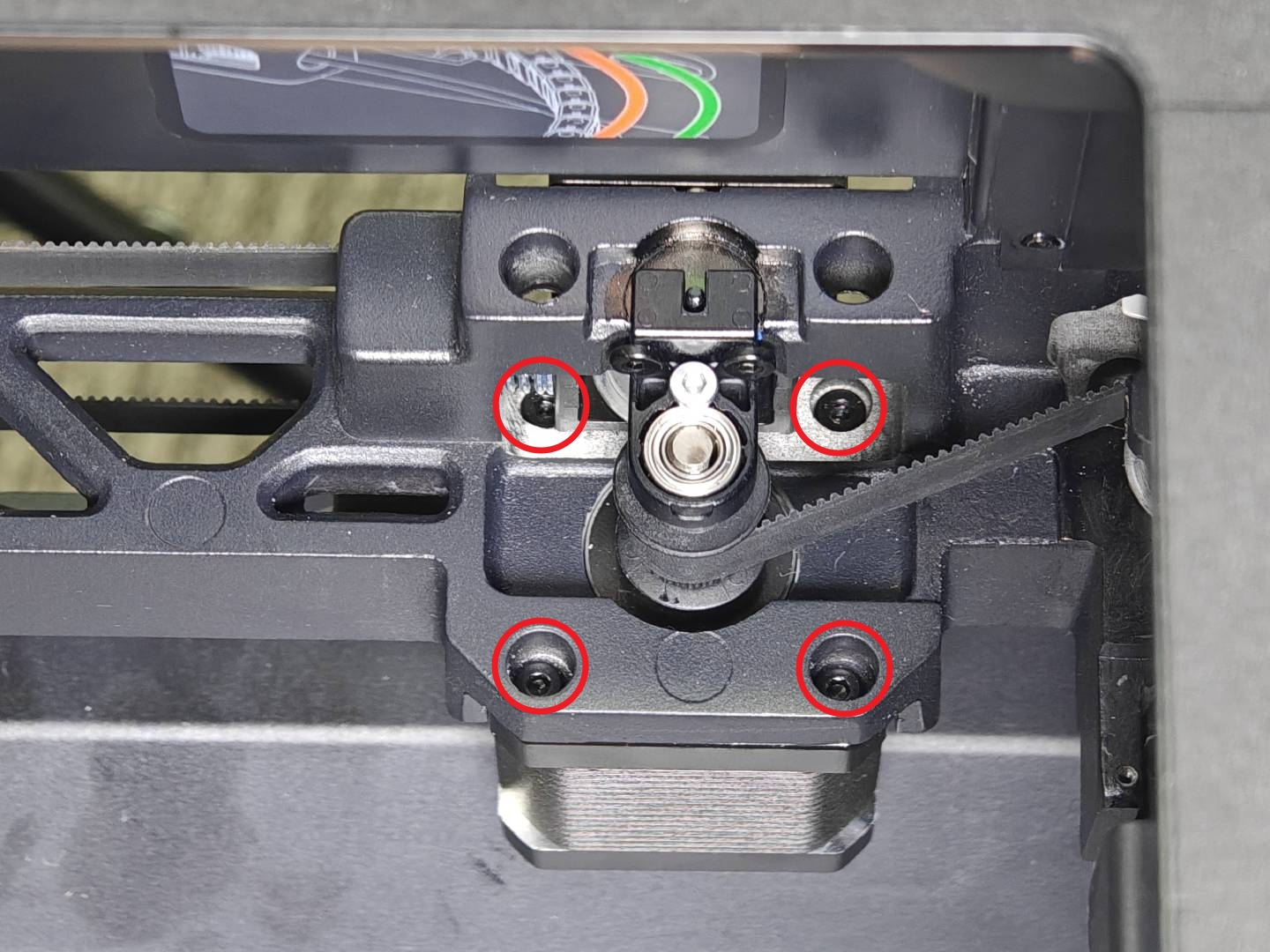

Ubicá los dos agujeros para los tornillos en el lado interno del motor a través de los pequeños orificios en el marco superior. Si es necesario, perforá la espuma y sacá los dos tornillos internos (MK3×6) con una llave Allen de 2.0 mm. Después, sacá también los otros dos tornillos frontales (MK3×6).
Estos tornillos suelen estar muy apretados. Asegurate de que la llave Allen esté bien calzada en el tornillo antes de aflojar para no barrer la cabeza.

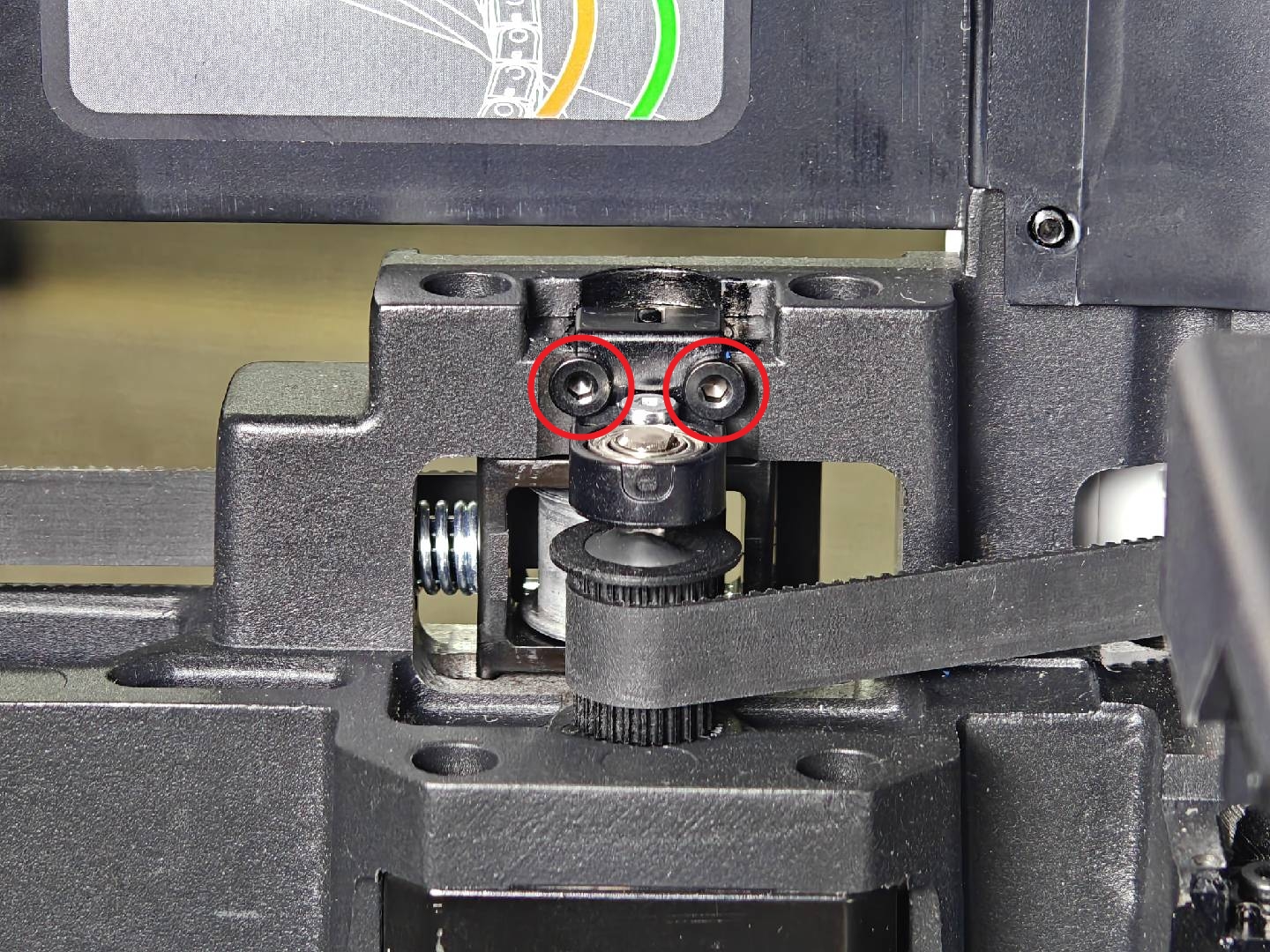

Sacá los dos tornillos del soporte del rulemán del motor (M3×6) con una llave Allen H2.0. Tiré del soporte del rulemán para sacarlo, deslizá la correa para sacarla de la polea del motor, y después incliná y retirá el motor del marco.
Cómo instalar el Motor X/Y (A)
Paso 1: Instalar el Motor X/Y (A)
Alineá la salida del cable del motor hacia la parte trasera de la impresora. Pasá el cable por el hueco entre el revestimiento interno y el marco, y después tirá de él hacia afuera.
Insertá el motor en diagonal a través de la abertura del marco, enganchá la correa en la polea del motor y alineá la muesca del soporte del rulemán con los pines de posicionamiento.
Primero apretá los dos tornillos del soporte del rulemán (M3×6). Después, apretá los cuatro tornillos de montaje del motor (MK3×6): los dos de adelante y los dos de atrás (estos últimos usando la llave Allen H2.0 más larga).
Estos tornillos tienen que quedar bien apretados. Asegurate de que la llave esté bien calzada antes de apretar para no barrer la cabeza.
Volvé a poner el anillo magnético en el cable del motor.

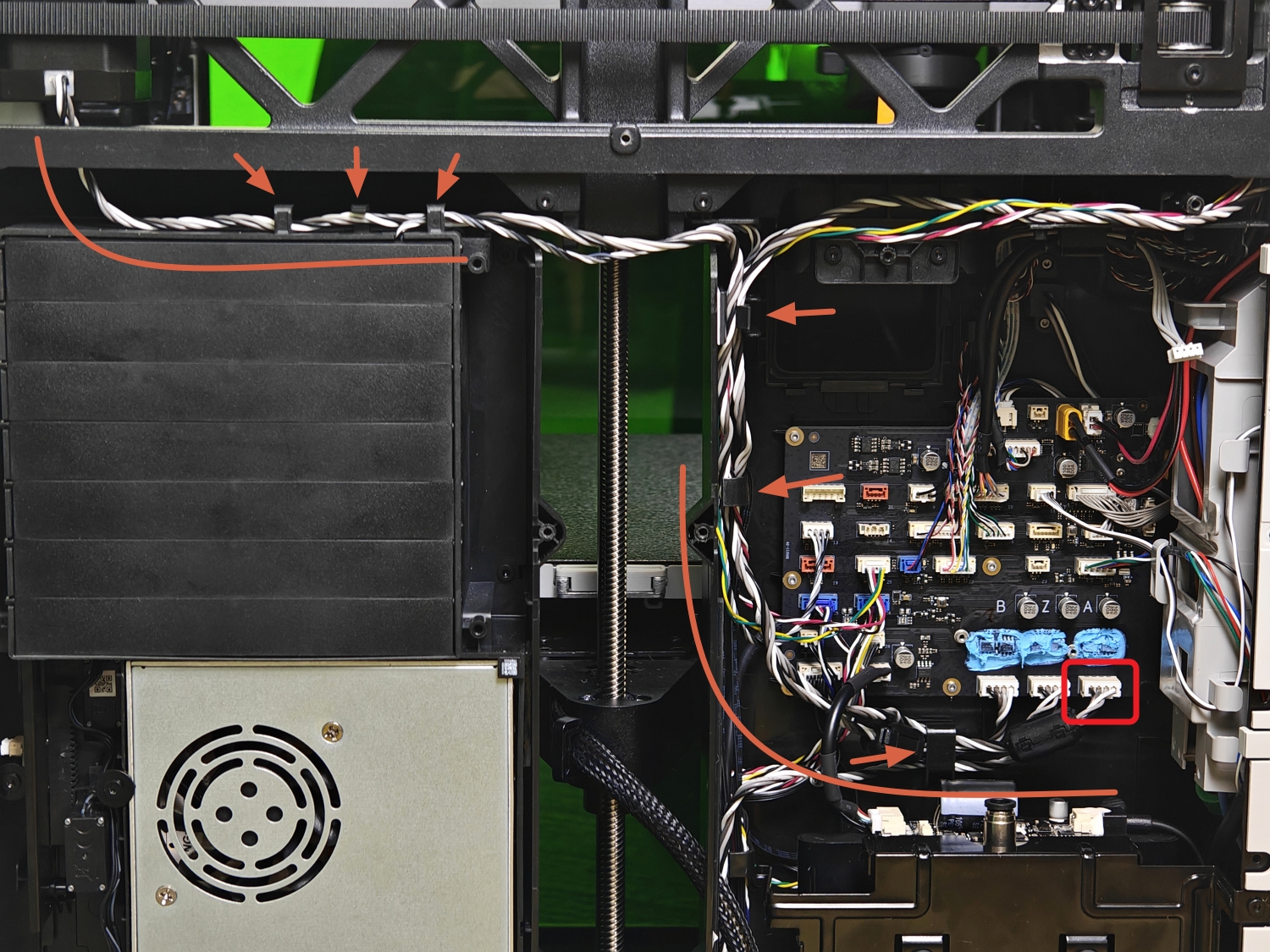

Conectá el cable del motor a la placa MC. Asegurate de que el cable esté bien guiado y sujeto en los clips para que no se enrede, y después volvé a instalar el disipador.
Paso 2: Reinstalar el tensor X/Y

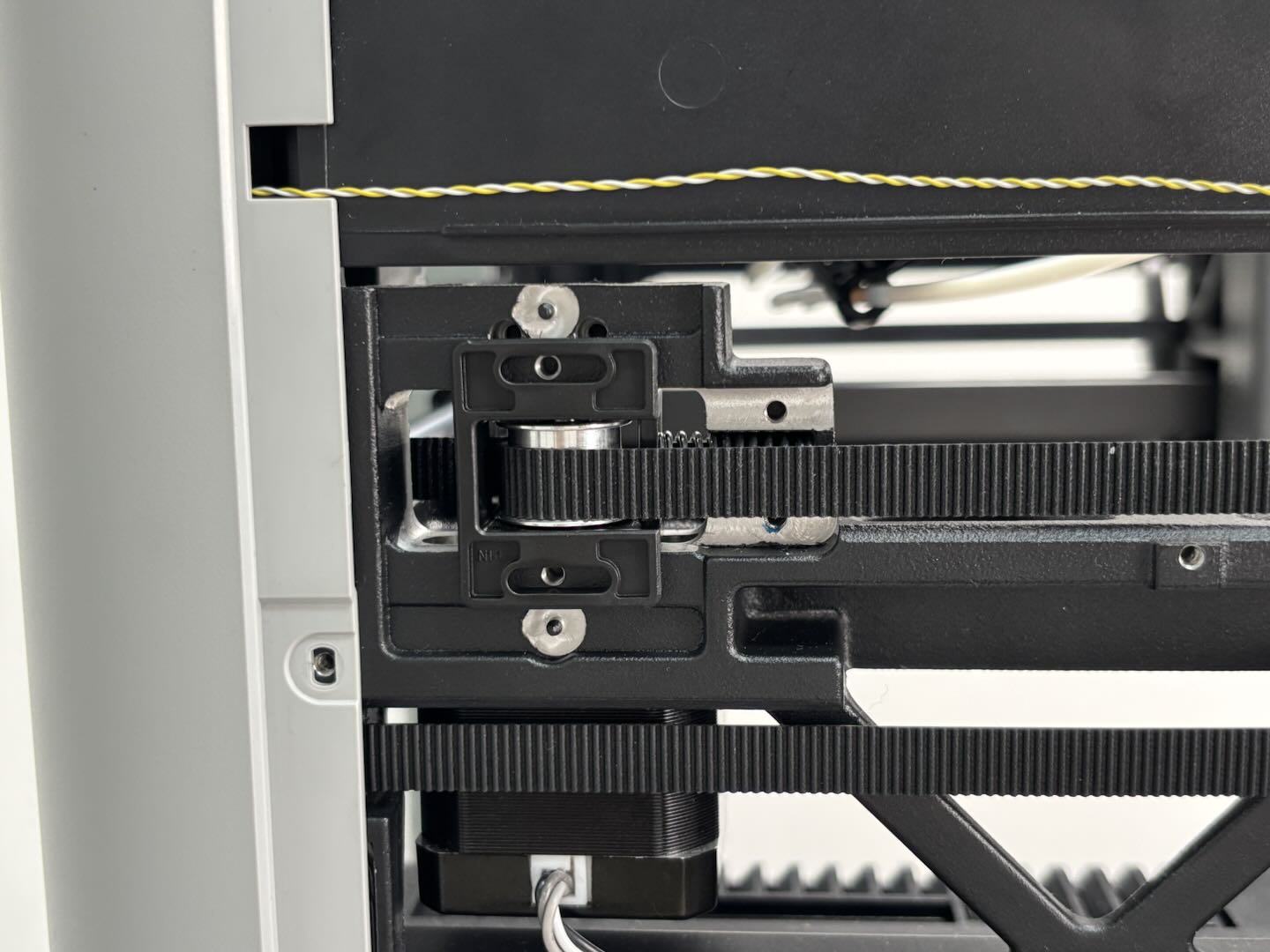

Insertá el resorte en el eje del soporte del tensor. Poné el resorte verticalmente en el marco y empujá el tensor hacia la izquierda hasta que calce en su lugar.
Con la placa fina mirando hacia afuera, alineá los agujeros de la placa de tensión y apretá los dos tornillos de la placa (M3×6) y los dos del soporte (M3×6) con la llave Allen H2.0 larga.
Paso 3: Reinstalar el conducto de purga y el panel trasero
Fijate en la guía de la Wiki para ver los pasos detallados: Reemplazo del conducto de purga de la H2D
Reemplazo del Motor X/Y (Motor B)
Cómo sacar el Motor X/Y (Motor B)
Paso 1: Sacar el panel trasero, el conducto de purga y la tapa de la placa AC
Podés seguir la guía de Reemplazo de la placa AC/Tapa de la placa AC de la serie H2 para sacarlos en orden: el panel trasero, el conducto de purga y la tapa de la placa AC.
Como el reemplazo del Motor X/Y (B) no involucra a la placa AC en sí, podés saltearte los pasos específicos de reemplazo de esa placa.
Paso 2: Sacar el tensor X/Y
Usá una llave Allen H2.0 para sacar los dos tornillos de la placa del tensor (M3x6) y los dos tornillos del soporte (M3x6). Empujá con fuerza el tensor X/Y para destrabarlo.
Paso 3: Sacar la tapa de la placa AP y el protector de cables
Usá una llave Allen H2.0 para sacar un tornillo (BT2.6x8), y después levantá la tapa de la placa AP desde el lado cercano a la puerta frontal. Desenganchá el protector de cables del lado derecho y cortá los precintos que sujetan el mazo de cables.
Paso 4: Sacar la placa de interfaz de 4 pines
Para que sea más fácil llegar al Motor X/Y (B), hay una pequeña abertura en la parte superior del panel interno izquierdo (atrás de la placa de interfaz de 4 pines). Por eso, sacá primero la placa de 4 pines. Desconectá los cables de la placa, usá una llave Allen H1.5 para sacar los dos tornillos (BT2x5) y retirá la placa.
Paso 5: Sacar el Motor X/Y (B)
Desconectá el cable del motor. Si el disipador de la placa MC te molesta, sacale los dos tornillos y retiralo. Desenchufá el cable de la placa MC y sacalo del canal de cables.
Lo azul que se ve abajo del disipador es pasta térmica. No la saques.

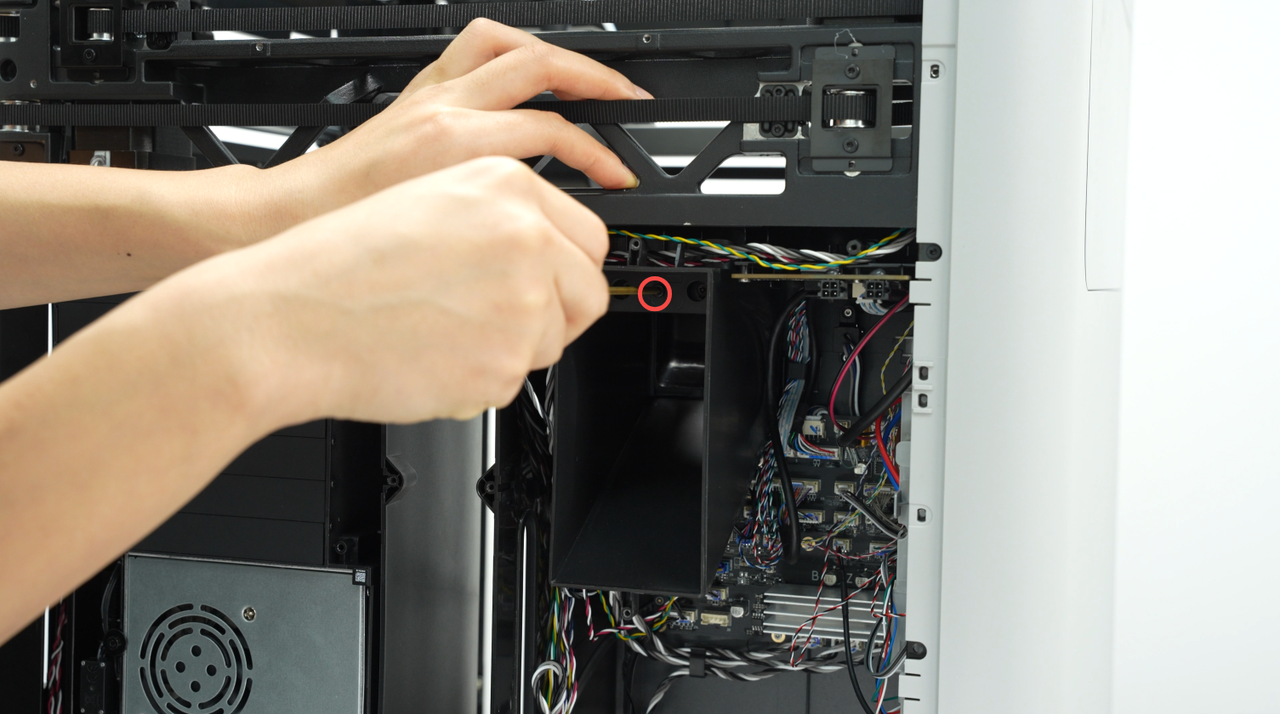

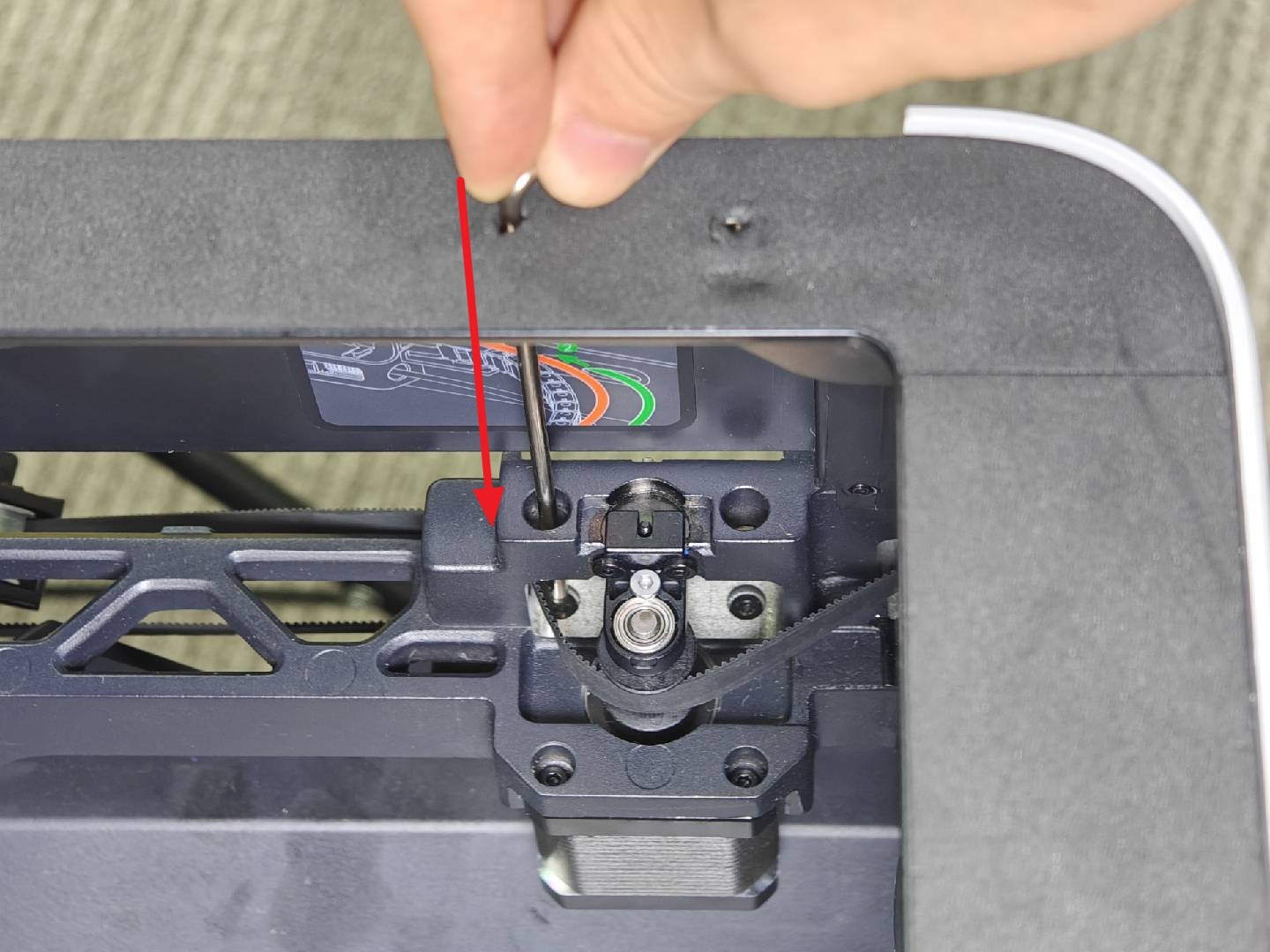

Retirá el anillo magnético del cable del motor. Pasá una llave Allen H2.0 por el agujerito de arriba del panel interno izquierdo para sacar los cuatro tornillos de montaje del motor (MK3x6).
Asegurate de que la llave esté bien metida en el tornillo antes de aflojar para no barrer la cabeza.
Usá una llave Allen H2.0 para sacar los dos tornillos del soporte del rulemán (M3x6). Deslizá el soporte del rulemán fuera del marco, sacá la correa de la polea, inclinalo un poquito y sacá el motor.
Cómo instalar el Motor X/Y (B)
Paso 1: Instalar la tapa de la placa AC
Fijate en la guía de Reemplazo de la placa AC/Tapa de la placa AC de la serie H2 para volver a poner la tapa de los cables de la placa AC.
Paso 2: Instalar el motor
Pasá el cable del motor por el canal de cables del panel interno. Alineá la salida del cable con el canal, incliná el motor por la abertura del marco, poné la correa en la polea e insertá el soporte del rulemán en la ranura del marco. Usá una llave Allen H2.0 para apretar los dos tornillos del soporte (M3x6).
Pasá la llave Allen H2.0 por el agujero del panel interno para posicionar y apretar los cuatro tornillos del motor (MK3x6). Acordate que tienen que quedar bien apretados.
Volvé a poner el anillo magnético en el cable y conectalo a la placa MC. Asegurá el cable en los clips y reinstalá el disipador.
Paso 3: Reinstalar la placa de interfaz de 4 pines
Poné la placa en su lugar, apretá los dos tornillos (BT2x5) con la llave Allen H1.5 y reconectá los cables.
Paso 4: Reinstalar la tapa de la placa AP y el protector de cables
Atá el mazo de cables con un precinto y volvé a poner el protector. Fijate que no quede ningún cable a la vista. Si no tenés precintos, podés saltearte ese detalle, pero asegurate de que los cables queden bien guardados. Reinstalá la tapa de la placa AP y apretá el tornillo (BT2.6x8).
Paso 5: Reinstalar el tensor X/Y
Poné el resorte en el eje del soporte, colócalo verticalmente en el marco y empujá el tensor a la izquierda hasta que calce. Asegurate de que la placa de metal fina mire hacia afuera. Alineá los agujeros y apretá los dos tornillos de la placa (M3x6) y los dos del soporte (M3x6).
Paso 6: Reinstalar el conducto de purga y la tapa de la placa AC
Fijate en las guías de la Wiki para el conducto de purga de la H2D/H2C y el panel trasero.
Cómo verificar la instalación
Enchufá la impresora y prendela. Mandá una impresión y fijate si aparece algún mensaje de error.
Notas finales
Esperamos que esta guía te haya servido. Si el problema sigue, por favor abrí un ticket de soporte e incluí los logs de la impresora y fotos o detalles adicionales. Nuestro equipo técnico va a revisar tu pedido para ayudarte. También podés visitar Bambu AI, que responde dudas comunes al toque.
