Reemplazo del pack de cables MC AP de la Serie H2

Este artículo explica cómo reemplazar el pack de cables MC-AP (2 en 1) de la Serie H2.

Pack de cables MC AP (2 en 1)

El pack de cables MC AP (2 en 1) consiste en dos cables que se usan para conectar la placa MC y la placa AP.

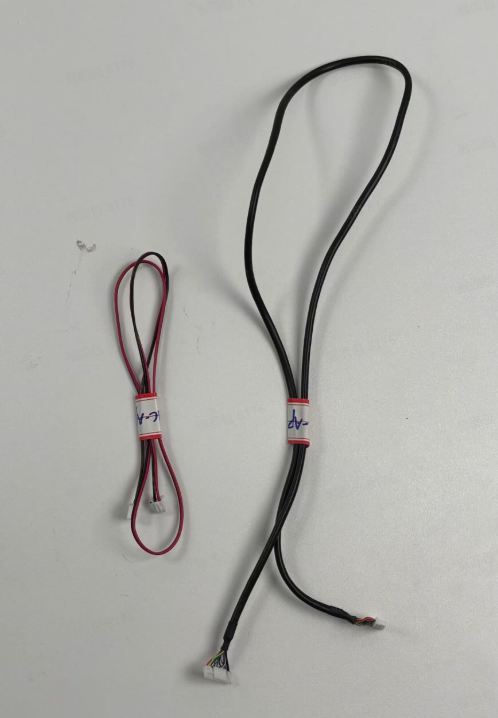

Los repuestos del pack de cables MC AP (2 en 1) incluyen lo siguiente:

• Cable MC AP (alimentación - rojo y negro) * 1
• Cable MC AP (comunicación - negro) * 1

Herramientas y materiales necesarios

• Nuevo pack de cables MC AP (2 en 1)
• Llave Allen H2.0

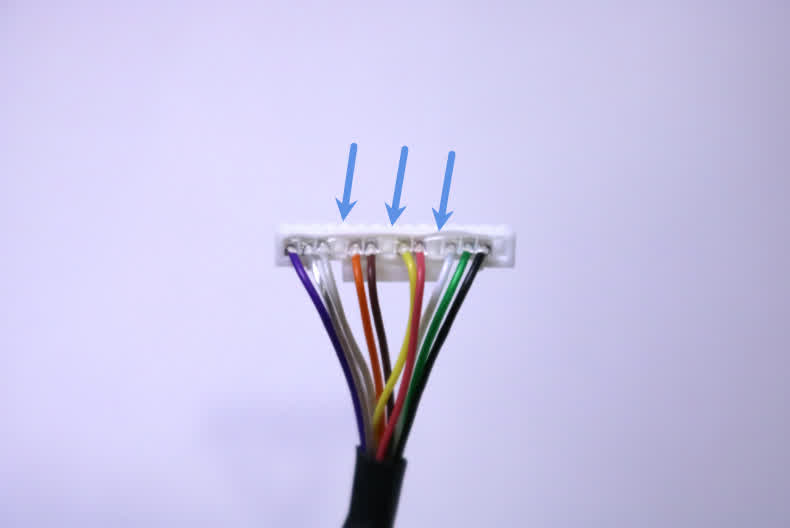

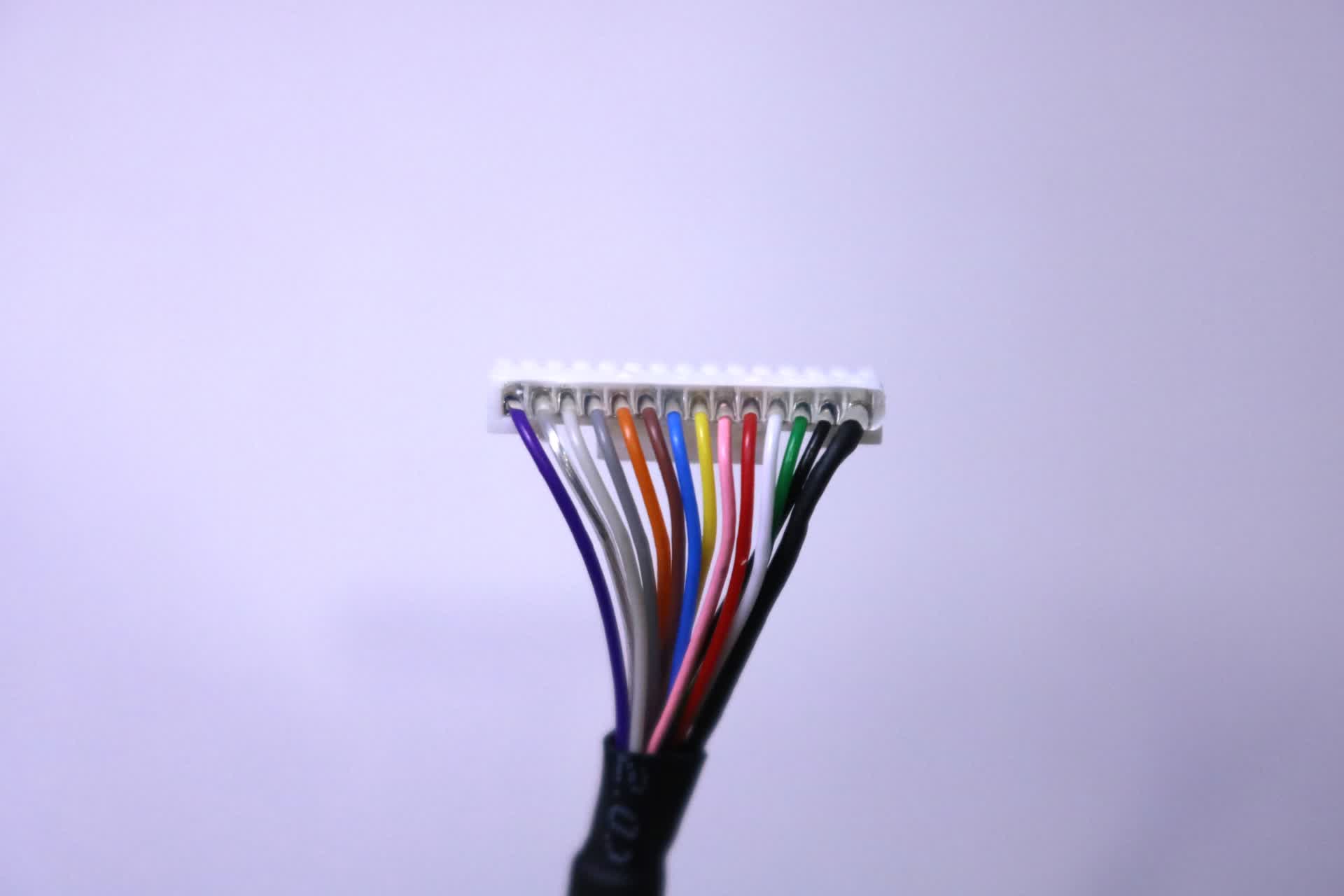

Por favor, fijate si la cantidad de hilos (núcleos) del nuevo cable MC a AP coincide con la del cable original del dispositivo. Si la cantidad de hilos es distinta, contactate con el equipo de soporte técnico a tiempo.

Especificaciones y cantidades de tornillos involucrados en el reemplazo del pack de cables MC AP (2 en 1) de la H2D (se recomienda guardar bien los tornillos que saques para no perderlos):

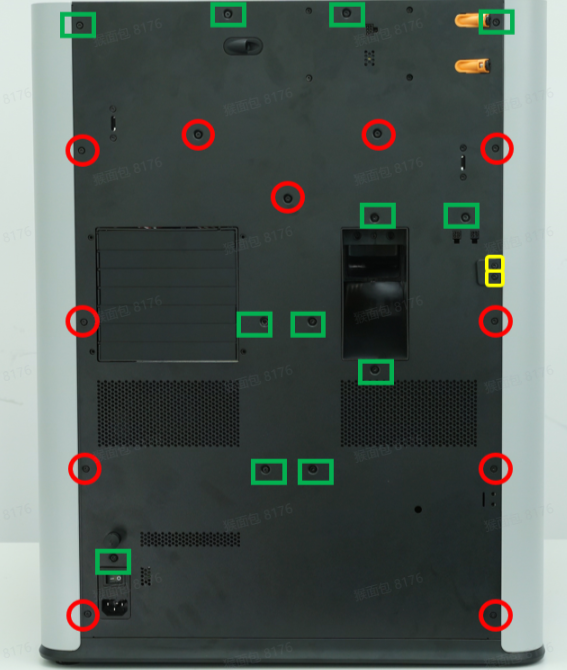

• BT3x8 / ST3x6: Se usan para fijar el panel trasero. 12 tornillos autorroscantes BT3x8 y 11 tornillos ST3x6 (Total 23).
• ST3x12: Se usan para fijar la base del soporte de bobina externo (2 unidades) y para fijar el purge chute (1 unidad).
• BT2.6x8: Se usa para fijar la tapa de la placa AP (1 unidad).

Advertencia de seguridad

¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica y los cables del cabezal. Laburar con la impresora prendida puede causar un cortocircuito, dañando los componentes electrónicos y generando riesgos de seguridad.

Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar piezas, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la máquina y causar problemas adicionales.

Por lo tanto, es clave apagar la impresora y desconectarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesites.

Sacar los cables MC AP

Paso 1: Sacar el panel trasero

Podés consultar esta Wiki para sacar el panel trasero de la H2D:
Reemplazo del panel trasero de la H2D

Paso 2: Sacar la tapa de la placa AP y la tapa de cables

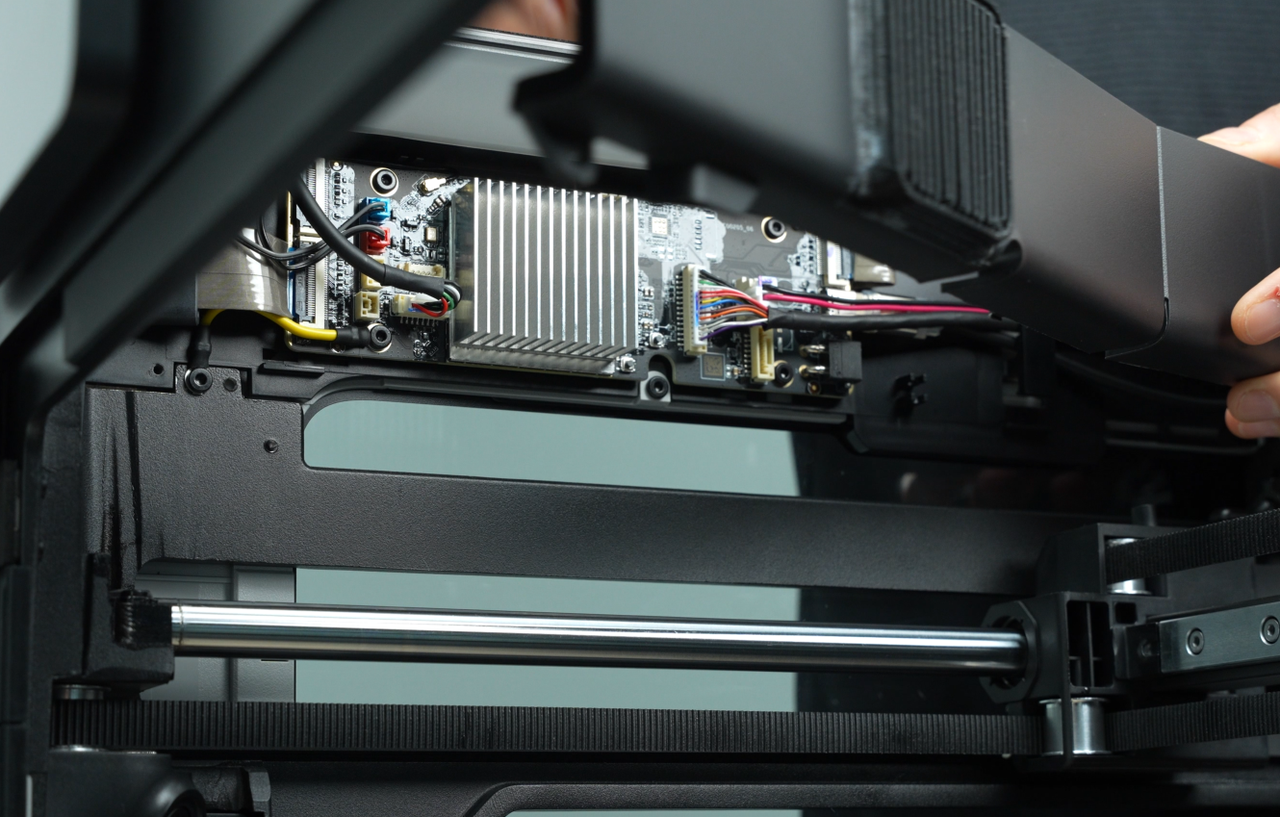

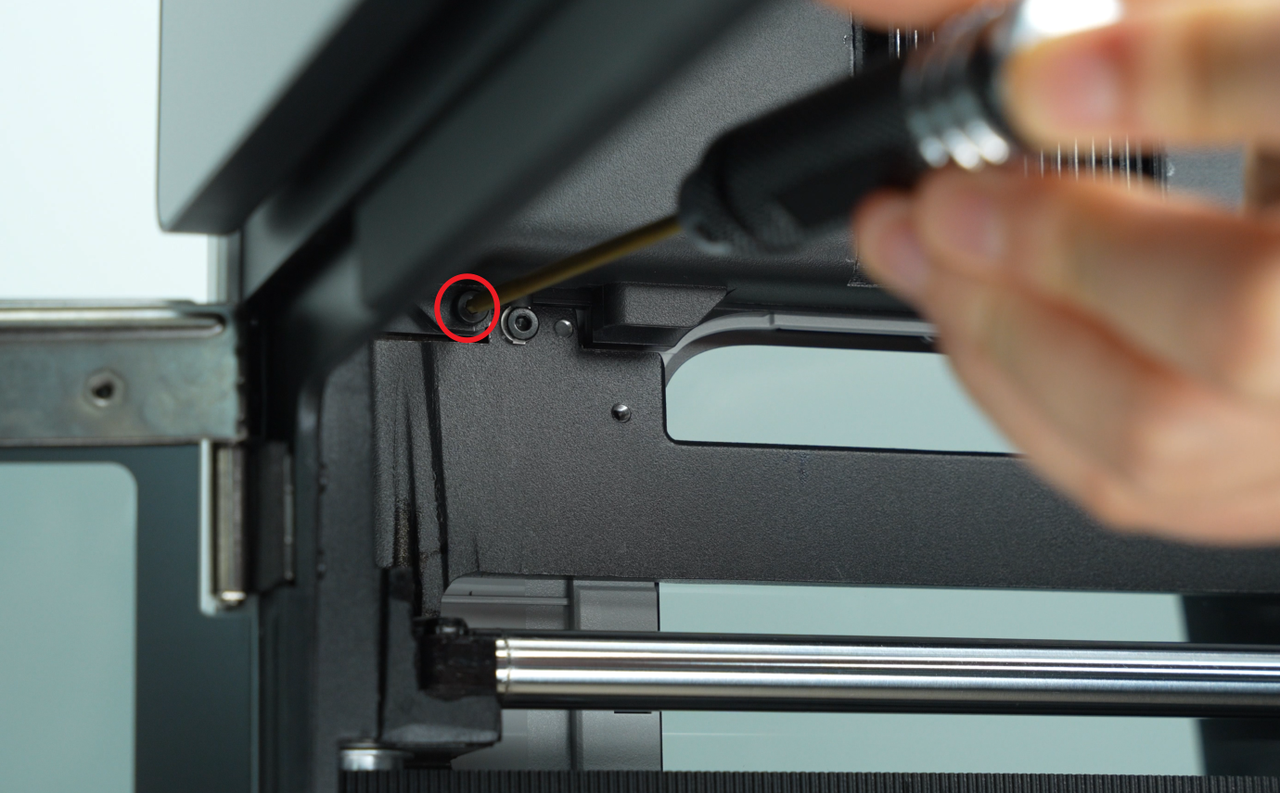

Usá una llave Allen H2.0 para aflojar el tornillo de fijación (BT2.6x8) y después sacá la tapa de la placa AP desde el costado cercano a la puerta frontal. La tapa de cables está sujeta por un clip; podés tirar de ella hacia afuera.

Paso 3: Sacar el purge chute

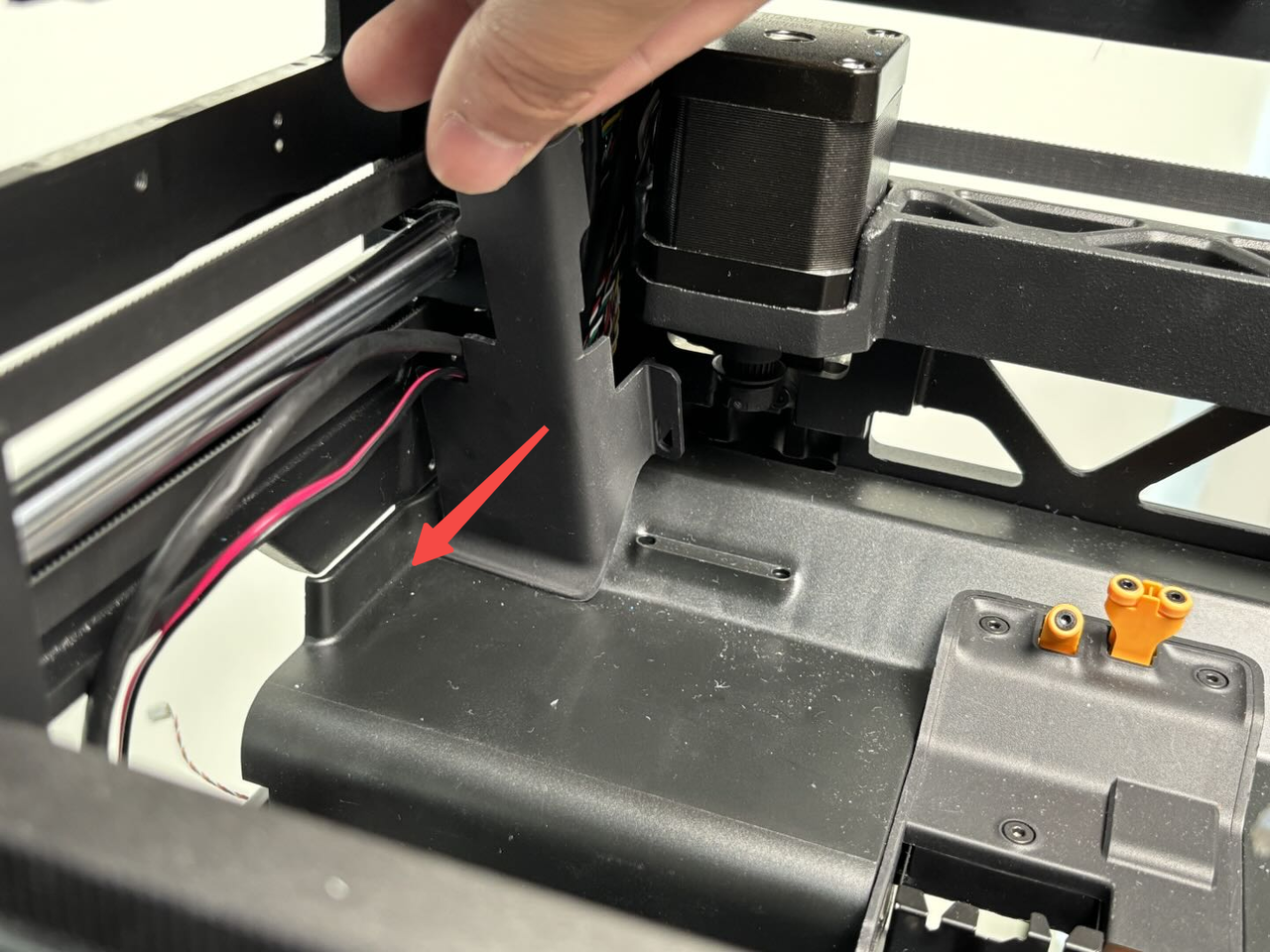

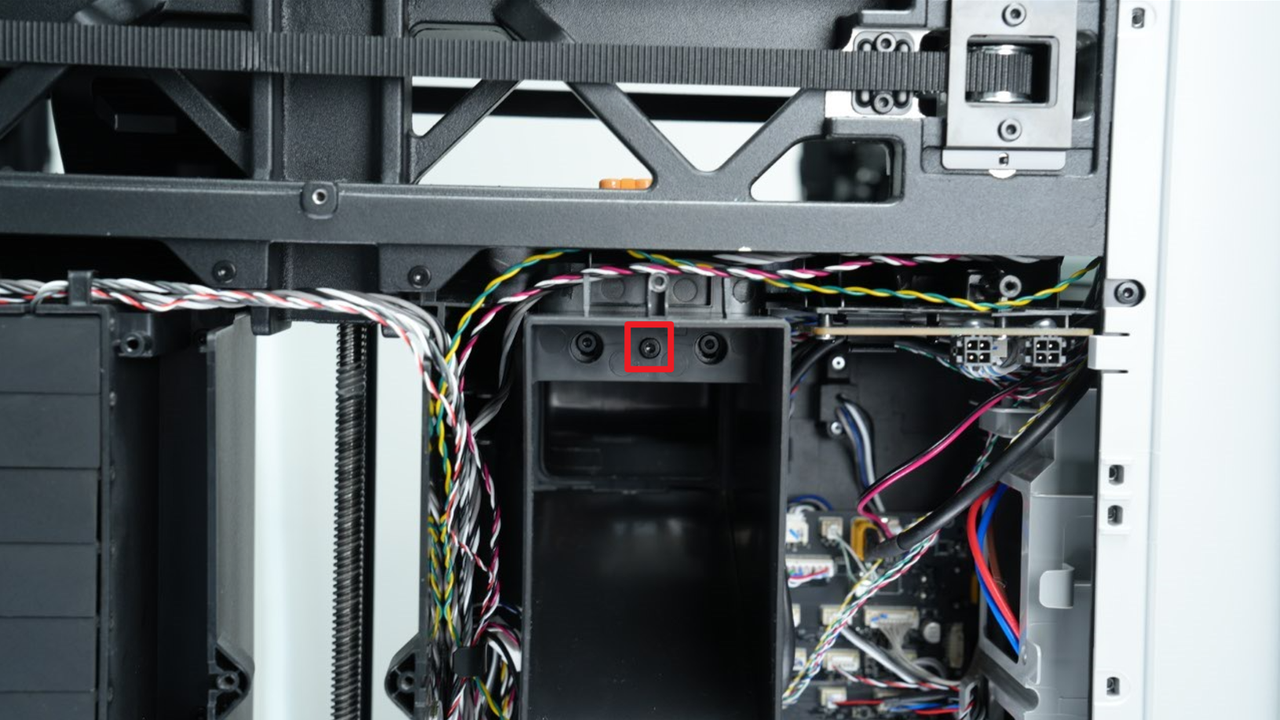

Usá una llave Allen H2.0 para sacar el tornillo de fijación BT3x8, después tirá del purge chute hacia abajo hasta que se vean sus dos trabas. Tiralo suavemente hacia afuera para sacarlo.

Nota: El purge chute no solo está sujeto por el tornillo superior, sino también por dos trabas inferiores que enganchan en el chasis interno.

Paso 4: Sacar los cables MC AP

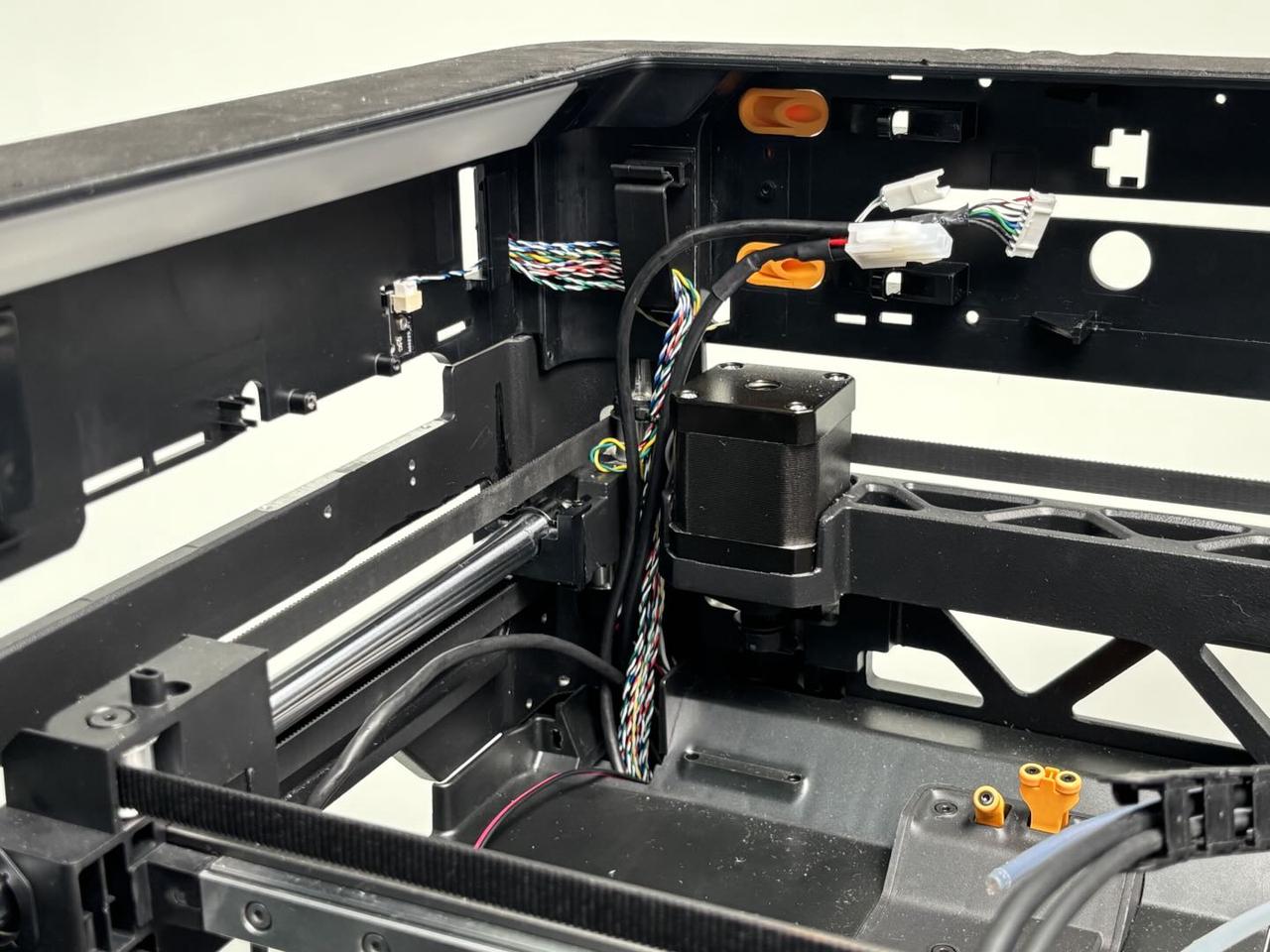

Desconectá los cables MC AP tanto de la placa MC como de la placa AP. Abrí los clips de los cables y sacá con cuidado los cables MC AP del chasis interno.

Instalar los cables MC AP

Paso 1: Conectar los cables MC AP

Pasá los cables MC AP por el agujero de cableado del chasis, conectalos a la placa MC y enganchá el cable negro en el clip del chasis. Conectá el otro extremo de los cables MC AP a la placa AP y enganchá los cables en los clips del marco superior.

Paso 2: Instalar el purge chute

Alineá las dos trabas inferiores del purge chute con los agujeros correspondientes en el chasis interno. Empujá el purge chute hacia arriba para asegurarte de que las trabas enganchen. Sostené la parte superior del purge chute con una mano y alineá el agujero del tornillo arriba. Después, usá la llave Allen H2.0 para ajustar el tornillo de fijación. Asegurá los dos cables (amarillo-verde y rojo-blanco) en el clip que está arriba del purge chute.

Nota: Durante la instalación, asegurate de que los costados del purge chute queden enganchados en el borde exterior del chasis interno. Si lo enganchás en el borde interior, puede que no quede bien instalado.

Paso 3: Reinstalar la tapa de la placa AP y la tapa de cables

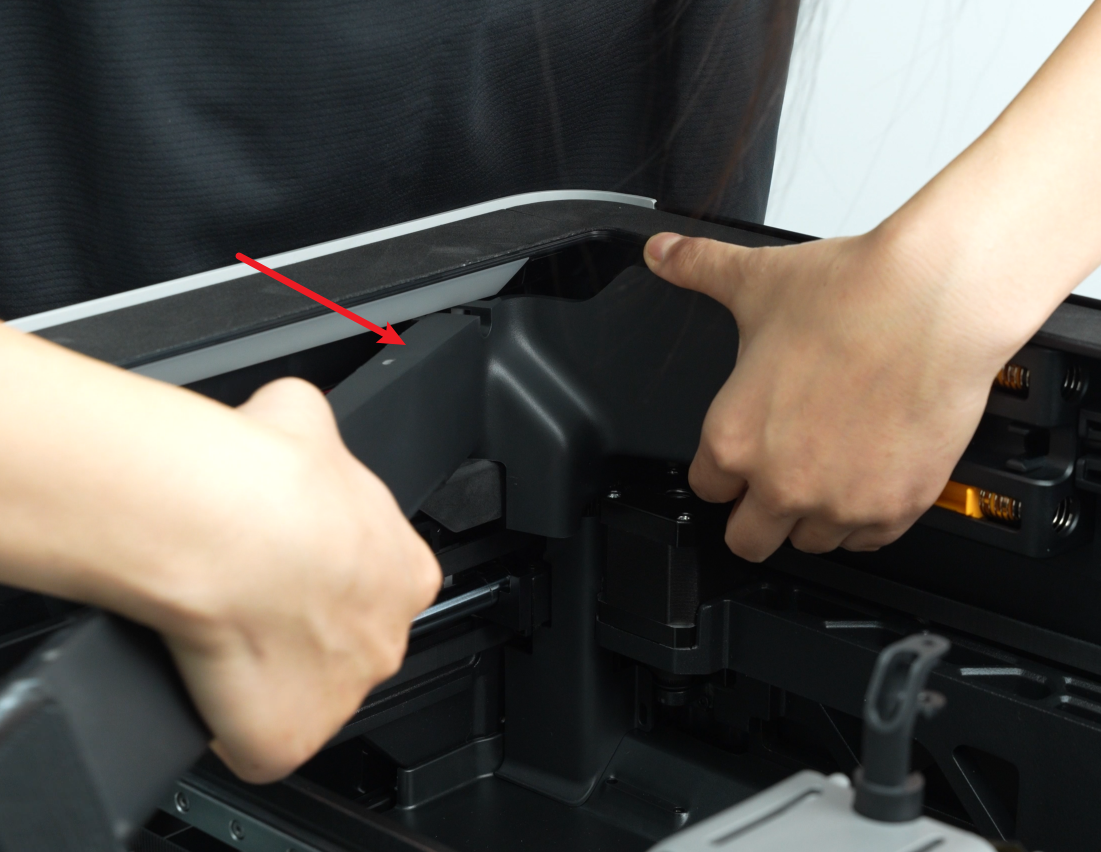

Encastrá la tapa de cables en la impresora. Primero, poné la tapa de la placa AP desde el lado más cercano a la parte trasera, presioná los dos puntos indicados por las flechas para que encajen (debe quedar al ras con el buffer a la derecha y con la tapa de cables abajo). Después, ajustá el tornillo de fijación (BT2.6x8) con la llave Allen H2.0.

Paso 4: Instalar el panel trasero

Podés consultar esta Wiki para instalar el panel trasero de la H2D:
Reemplazo del panel trasero de la H2D

Verificar el funcionamiento

Conectá la fuente de alimentación y prendé la impresora. Iniciá una impresión y asegurate de que no aparezca ningún error.

Notas finales

Esperamos que esta guía detallada te haya sido de ayuda e información. Si esta guía no resuelve tu problema, por favor abrí un ticket técnico; vamos a responder tus preguntas y darte asistencia. Si tenés sugerencias o comentarios sobre esta Wiki, dejanos un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
