Este artículo describe cómo reemplazar la puerta de vidrio frontal o la ventana de seguridad láser frontal de la serie H2.
Contenidos de la página
- Puerta de vidrio frontal / Ventana de seguridad láser frontal
- Cuándo hacerlo
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Cómo sacar la puerta de vidrio frontal / ventana de seguridad láser frontal
- Cómo instalar la puerta de vidrio frontal / ventana de seguridad láser frontal
- Verificación del funcionamiento
- Notas finales
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2S y la H2C.
Puerta de vidrio frontal / Ventana de seguridad láser frontal

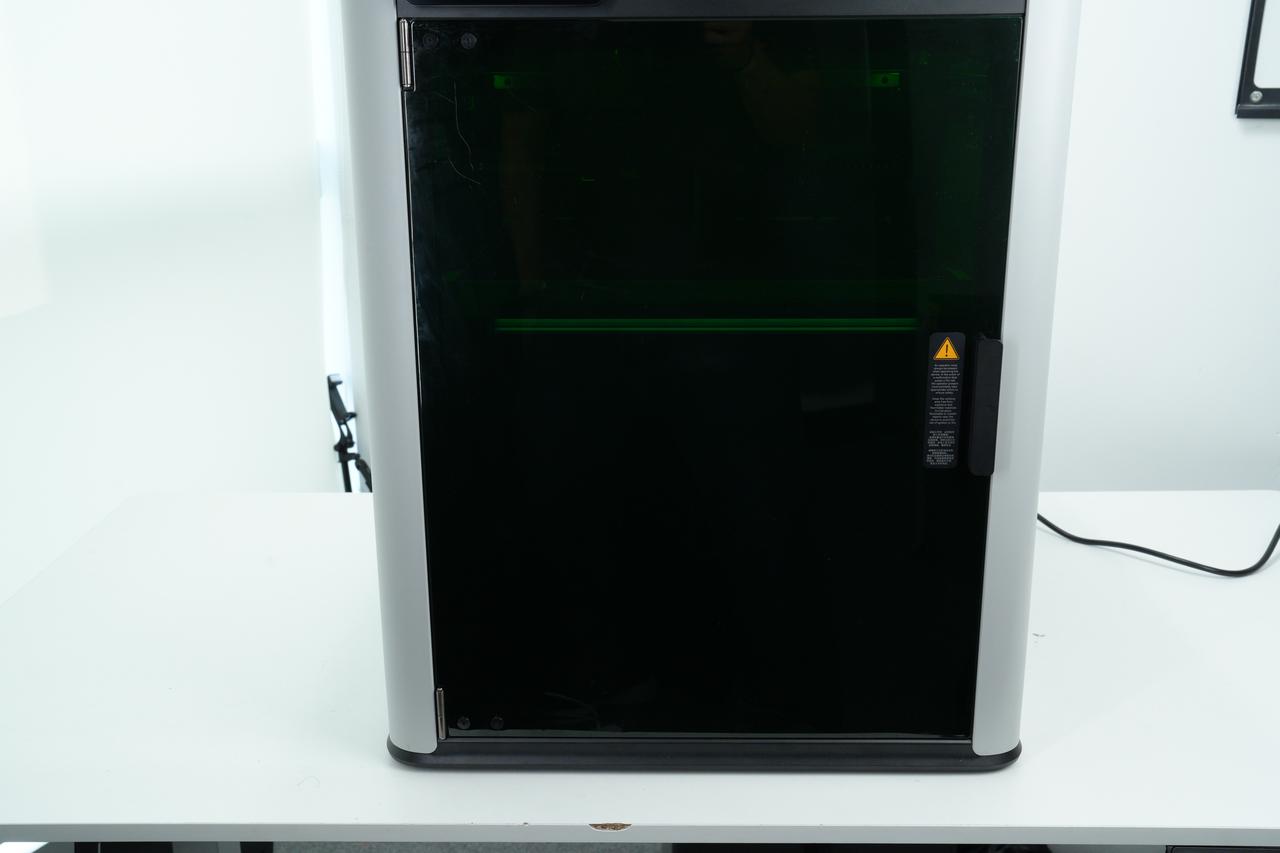

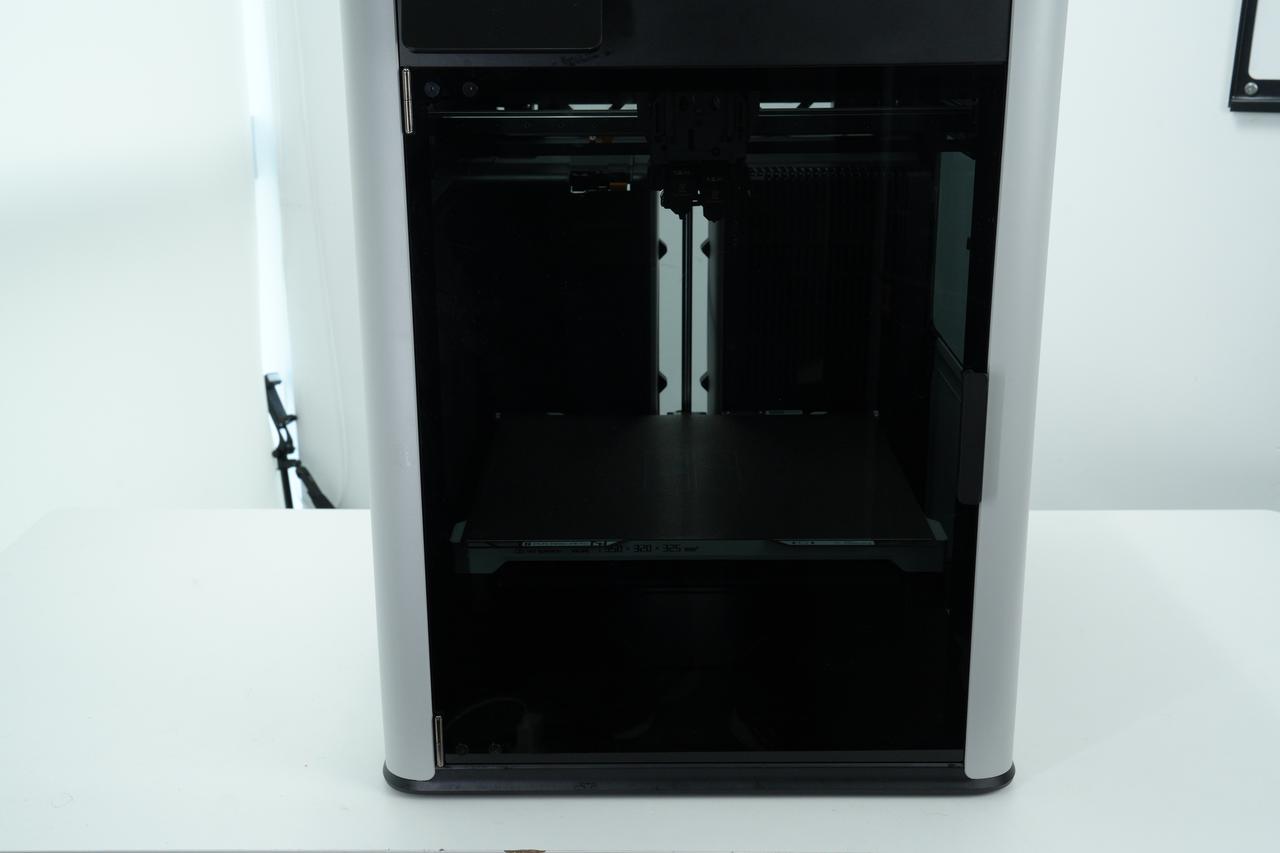

La puerta de vidrio frontal o ventana de seguridad láser frontal se instala en la parte delantera de la impresora. El color de la puerta de vidrio frontal es negro, y el de la ventana de seguridad láser frontal es verde. Por lo tanto, hay 2 tipos de repuestos de puerta para la H2D. Podés elegir el repuesto correspondiente según lo que necesites:
Puerta de vidrio frontal:
- Puerta de vidrio frontal (con manija preinstalada) *1
- Tornillo M3x3 (diámetro de tuerca 10mm) - Para fijar la puerta *4
Ventana de seguridad láser frontal:
- Ventana de seguridad láser frontal (con manija preinstalada) *1
- Tornillo M3x3 (diámetro de tuerca 10mm) - Para fijar la puerta *4
Cuándo hacerlo
Cuando la puerta de vidrio frontal o la ventana de seguridad láser frontal esté rajada o dañada.
Herramientas y materiales necesarios
- Puerta de vidrio frontal / ventana de seguridad láser frontal - Por favor, reemplazá el repuesto que corresponda según sea necesario.
- Llave Allen H2.0
Especificaciones de tornillos para el reemplazo (te recomendamos guardar bien los tornillos que saques para no perderlos):
- M3x3 (diámetro de tuerca 10mm): Se usan 4 para fijar la puerta frontal.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica o los cables del tool head. Laburar con la impresora prendida puede causar un cortocircuito, lo que provocaría daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, quizás tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, asegurando un mantenimiento seguro y efectivo. Si tenés alguna duda sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico sobre tu problema y vamos a hacer lo posible para responderte rápido y darte una mano.
Cómo sacar la puerta de vidrio frontal / ventana de seguridad láser frontal
Esta guía usa la puerta de vidrio frontal como ejemplo. La ventana de seguridad láser frontal se puede reemplazar siguiendo los mismos pasos.

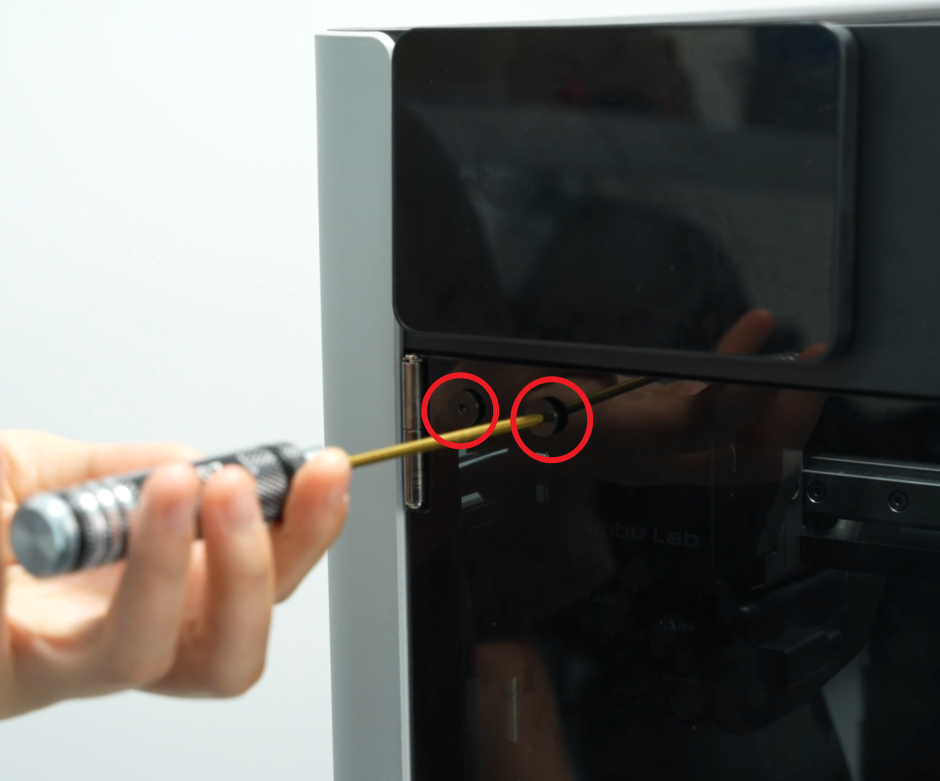

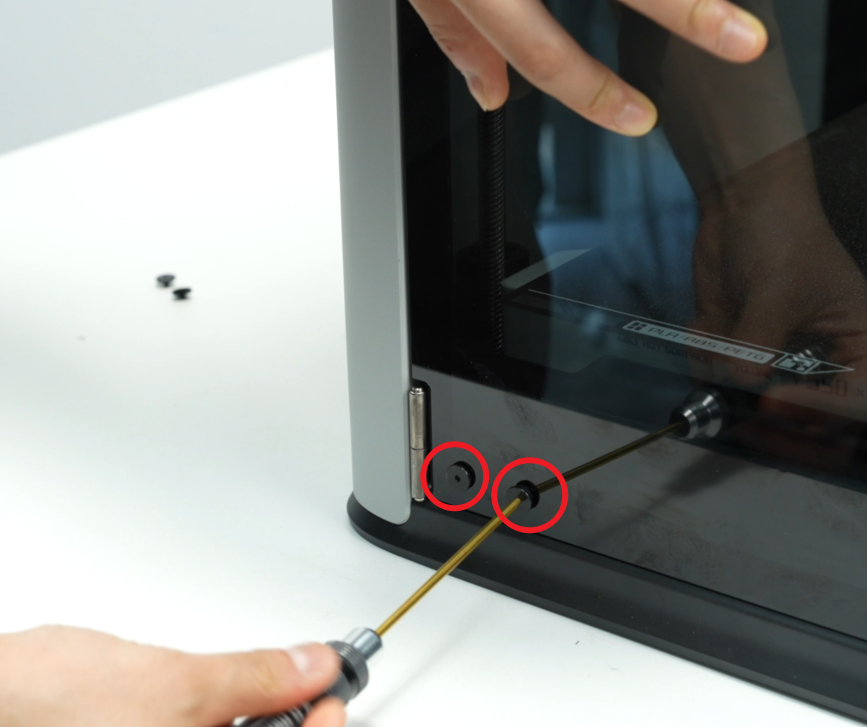

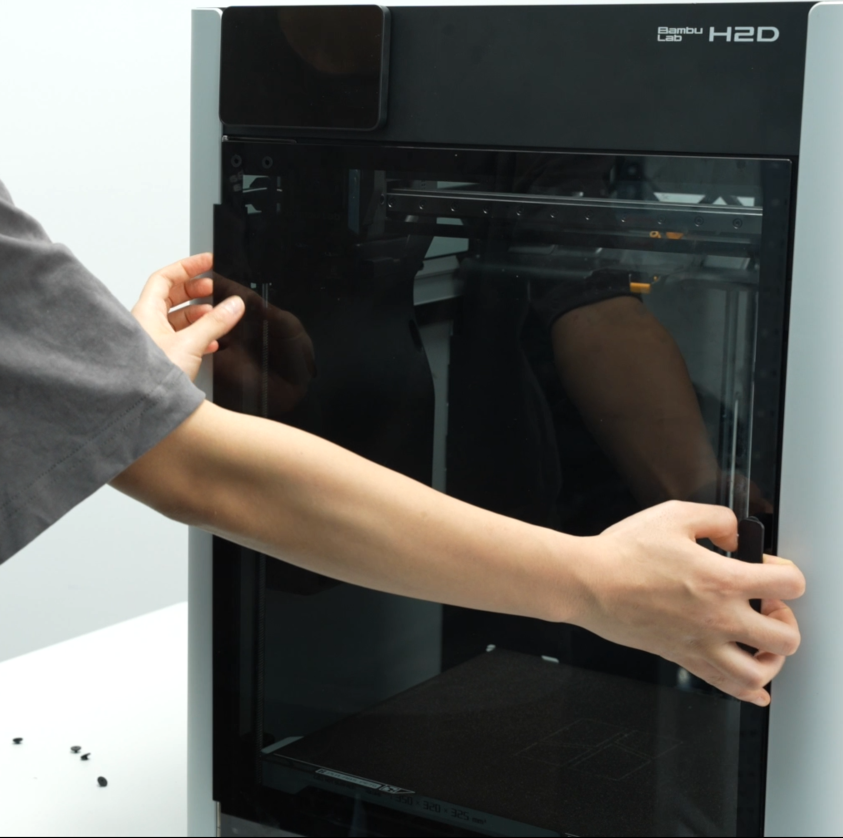

Usá una llave Allen H2.0 para sacar los 4 tornillos (M3x3, diámetro de tuerca 10mm) que sujetan la puerta: 2 tornillos arriba y 2 abajo. Después, sostené la puerta con una mano y retirala.
Asegurate de sostener bien el vidrio con las manos para evitar que se caiga.
Cómo instalar la puerta de vidrio frontal / ventana de seguridad láser frontal
Alineá los 4 agujeros de la puerta con los de la bisagra, mantené la puerta firme con las manos y usá la llave Allen H2.0 para ajustar los 4 tornillos (M3x3, diámetro de tuerca 10mm).
Verificación del funcionamiento
Fijate que la puerta no tambalee, que abra y cierre suavemente y que la posición de cierre sea la normal.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda.
Si esta guía no soluciona tu problema, por favor mandá un ticket técnico; vamos a responder tus dudas y darte asistencia.
Si tenés alguna sugerencia o comentario sobre esta Wiki, por favor dejanos un mensaje en el área de comentarios. ¡Gracias por el aguante y el interés!
