Este artículo te trae una guía detallada para cambiar la rejilla de escape y el servomotor de la compuerta de aire. En esta página usamos la H2D como ejemplo, pero tené en cuenta que los pasos son exactamente los mismos para la H2S y la H2C.
Reemplazo del servomotor para la H2D

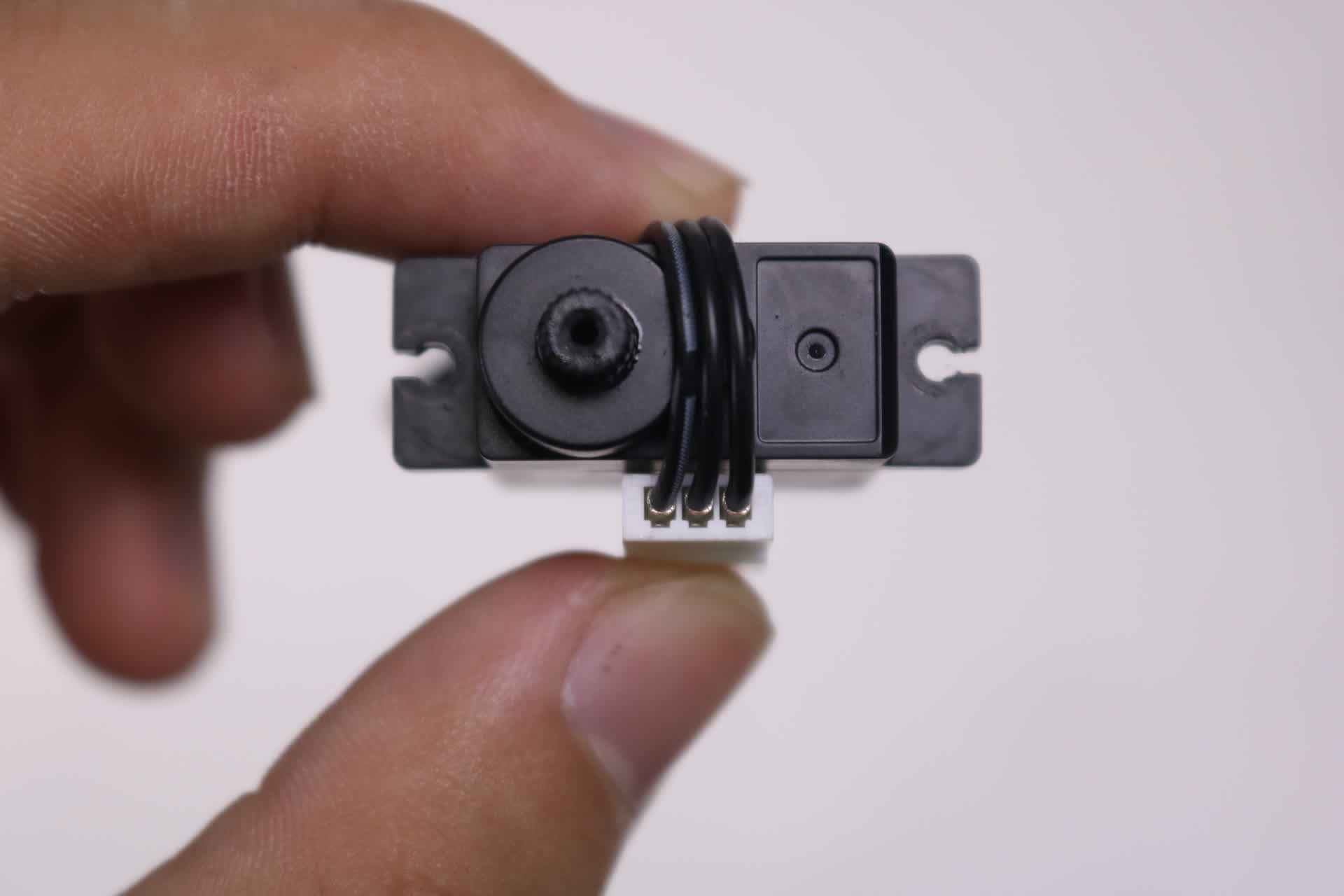

El servomotor es uno de los actuadores clave de la H2D, usado principalmente para manejar la apertura y el cierre del filtro de aire y el escape de la cámara. Al recibir señales de la placa base, el servomotor logra posicionarse justo en el ángulo necesario, asegurando que tanto la compuerta del filtro como el escape funcionen al pelo para ventilar bien la máquina.

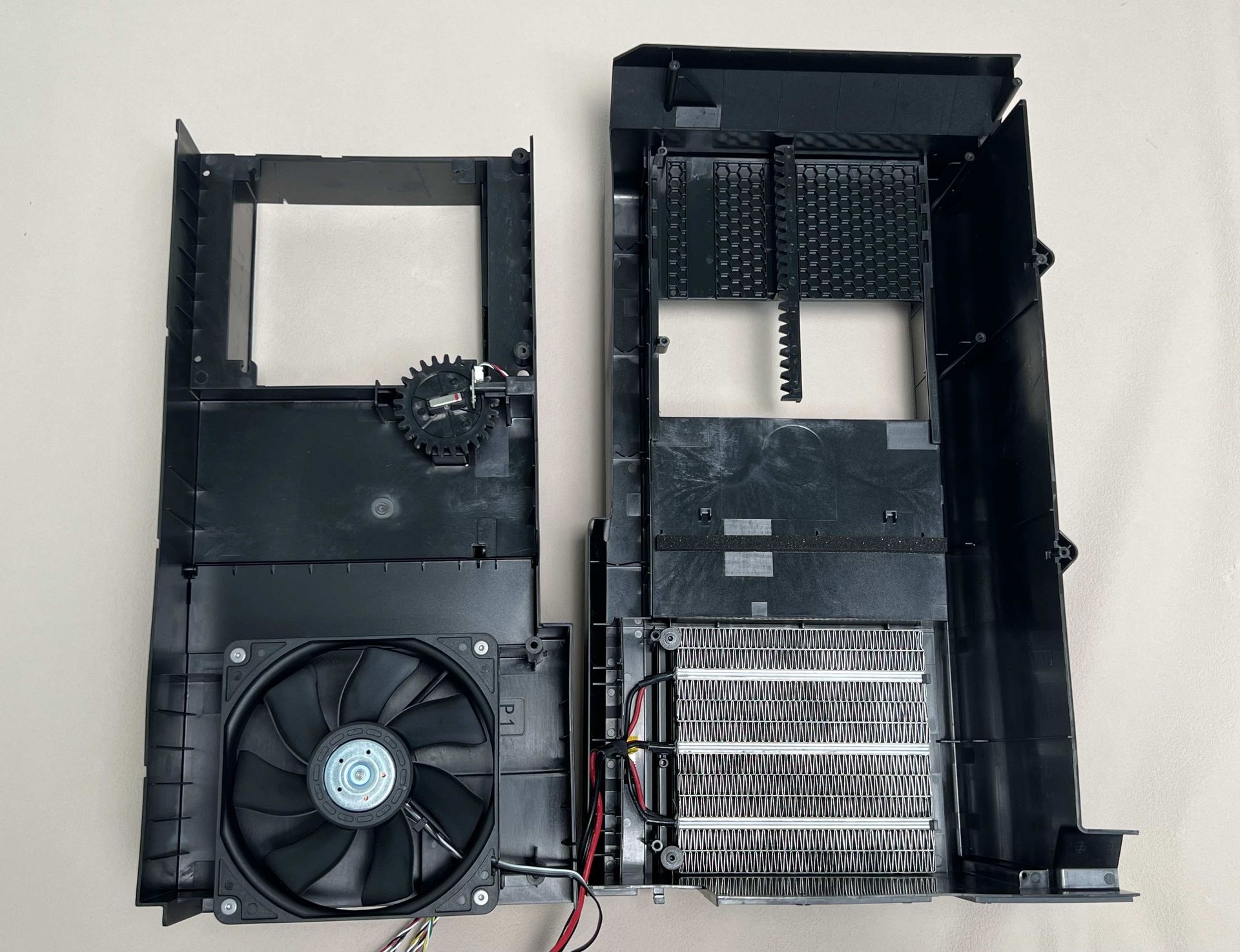

Si compraste el repuesto que trae toda la cubierta superior del revestimiento interno derecho completa, podés desarmarla y sacarle el servomotor nuevo para cambiar solo esa pieza. El servomotor está en la parte de atrás de ese panel interno derecho.
Modelos compatibles
Bambu Lab H2D.
Cuándo cambiarlo
Tenés que cambiarlo cuando el servomotor falla o se rompe del todo; por ejemplo, si la compuerta del filtro o el escape no abren ni cierran bien, si andan trabados o inestables, o si directamente no responden a las señales.
Herramientas y materiales necesarios
Vas a necesitar una llave Allen H2.0, una llave Allen H1.5 y más o menos unos 25 minutos de tu tiempo.
Advertencia de seguridad
¡Importante! Es fundamental apagar la impresora antes de hacer cualquier mantenimiento, sobre todo cuando vas a tocar la electrónica o los cables del cabezal. Trabajar con la máquina prendida puede armar un cortocircuito, haciendo pelota los componentes y poniendo en riesgo tu seguridad. Durante el arreglo, capaz tengas que desarmar piezas, incluido el hotend. Esto deja cables y componentes pelados que pueden hacer corto si tocan metal u otra cosa mientras la máquina tiene corriente. Por eso, apagala y desenchufala siempre de la pared antes de arrancar. Si te queda alguna duda con esta guía, abrite un ticket en nuestra página de Soporte y te damos una mano al toque.
Reemplazar el servomotor de la compuerta del filtro

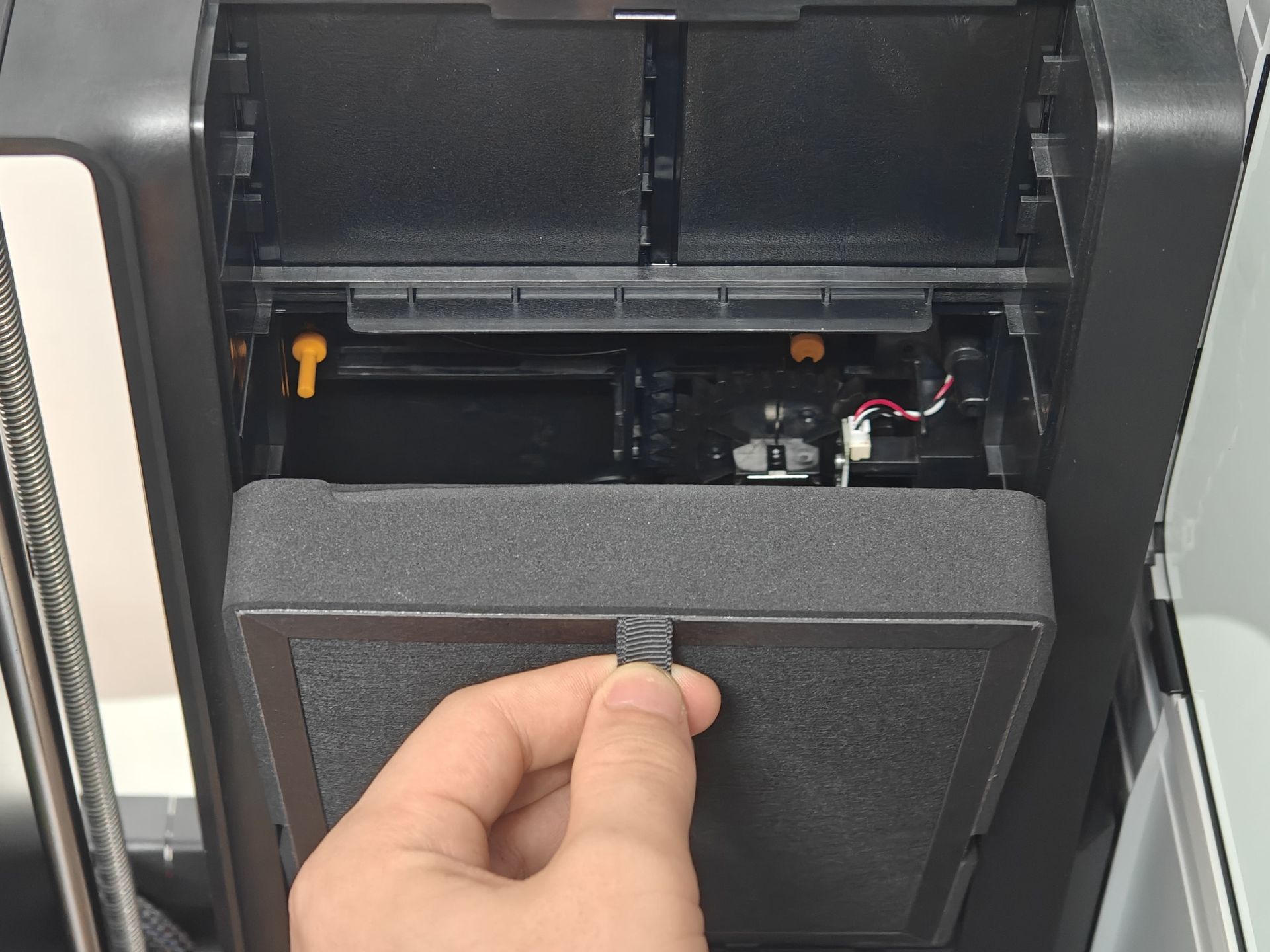

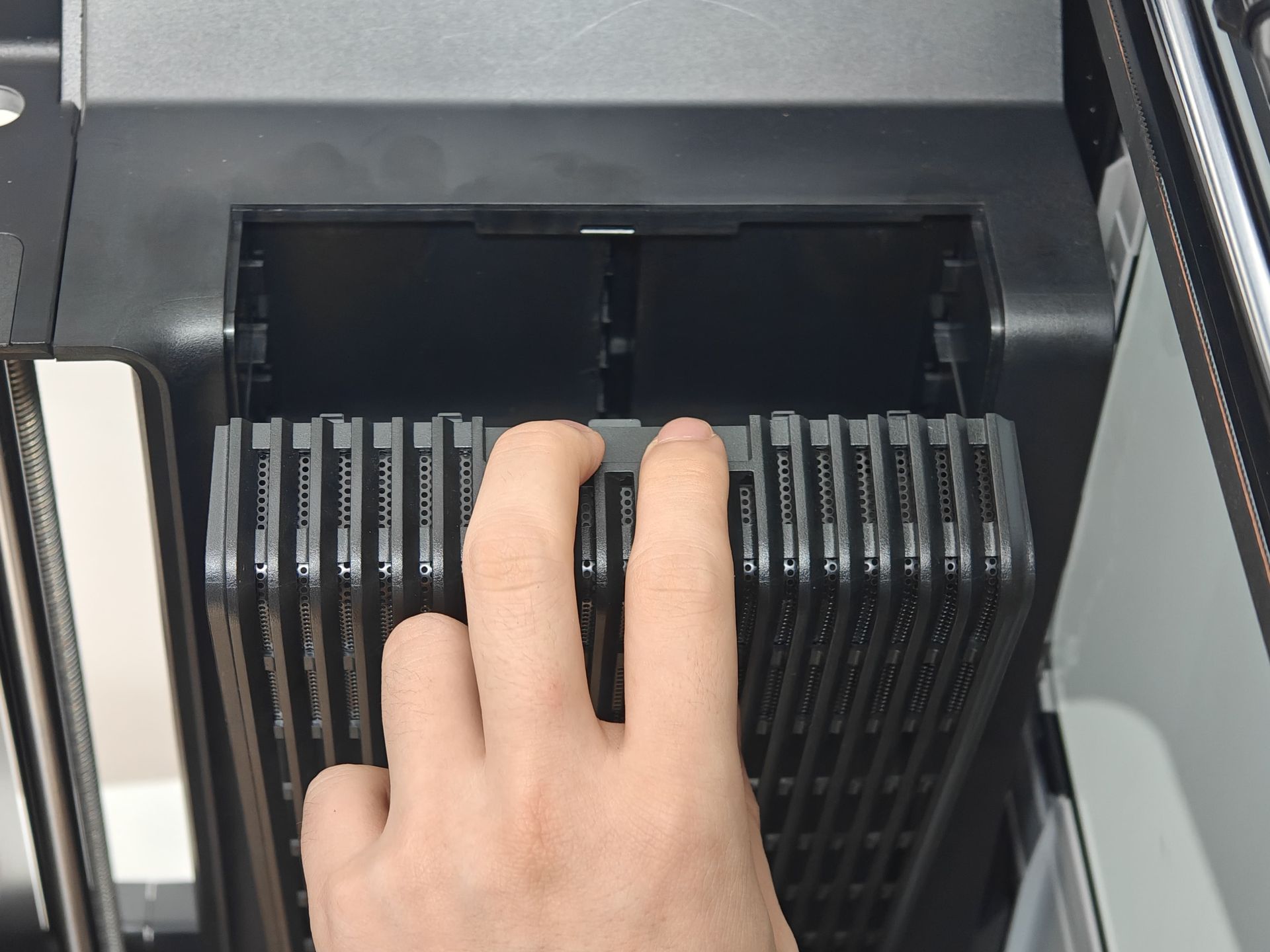

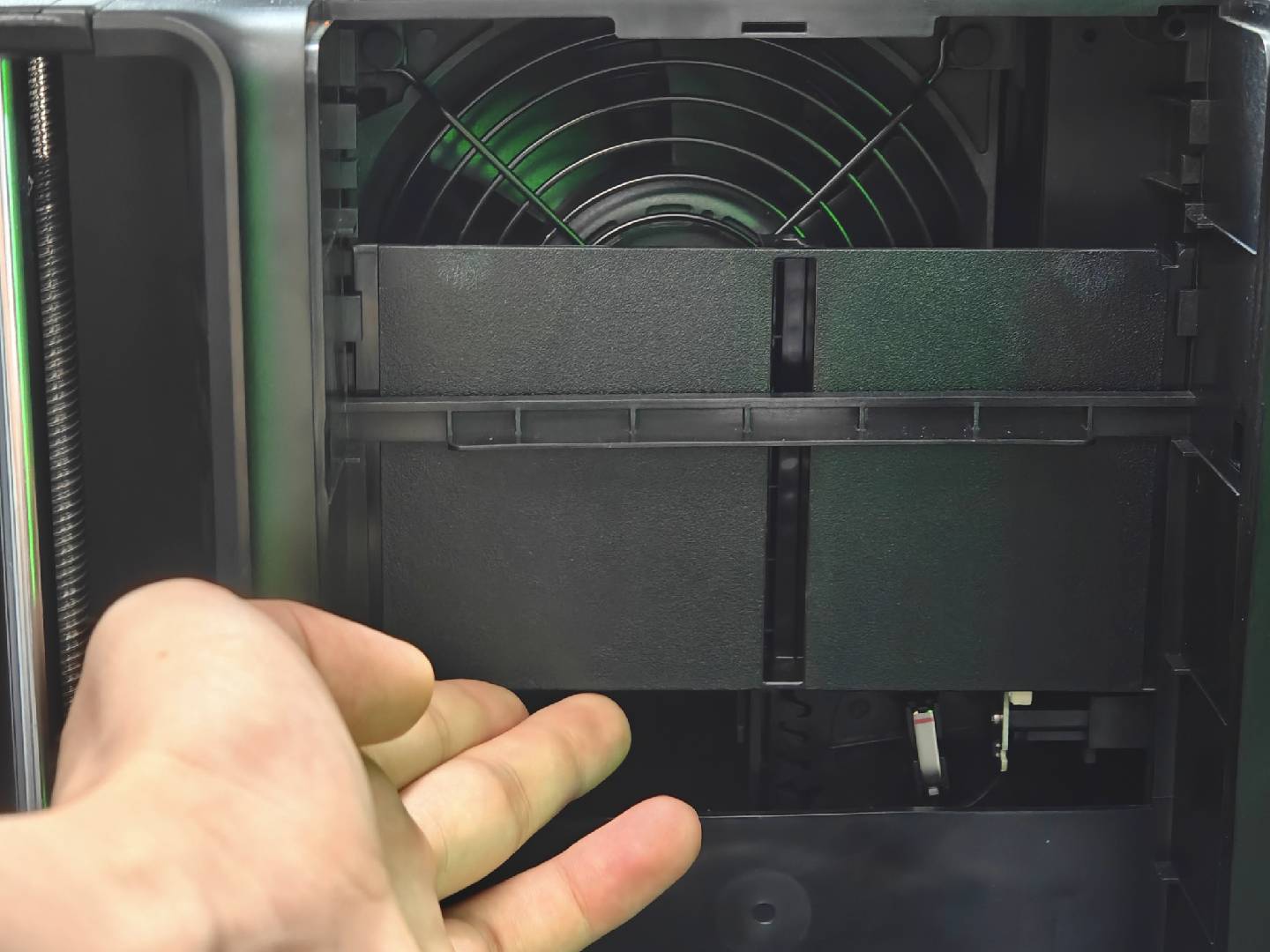

1. Sacar la tapa y el filtro de aire: Agarrá de la ranura de arriba y tirá despacito para atrás para sacar la tapa. Después sacá el filtro haciendo exactamente lo mismo.

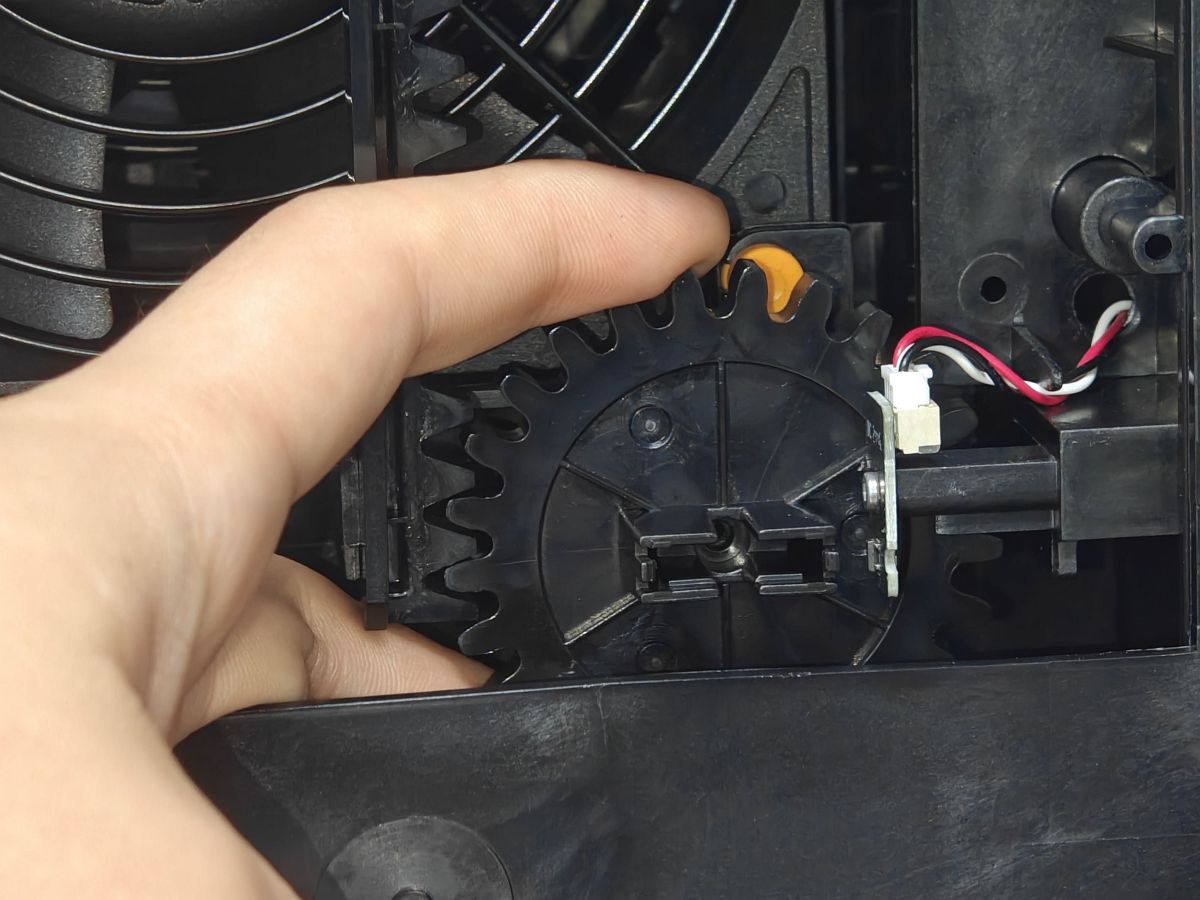

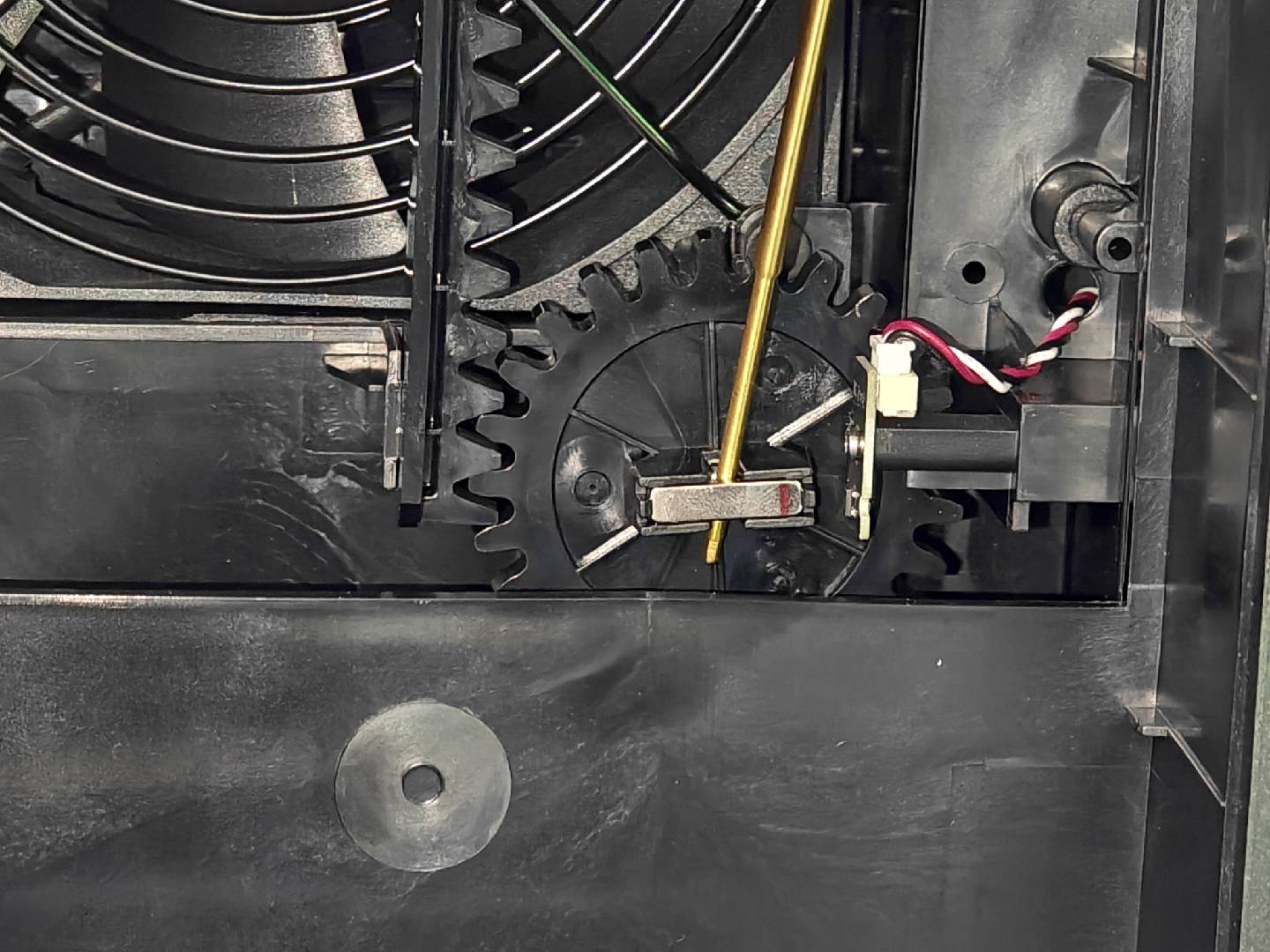

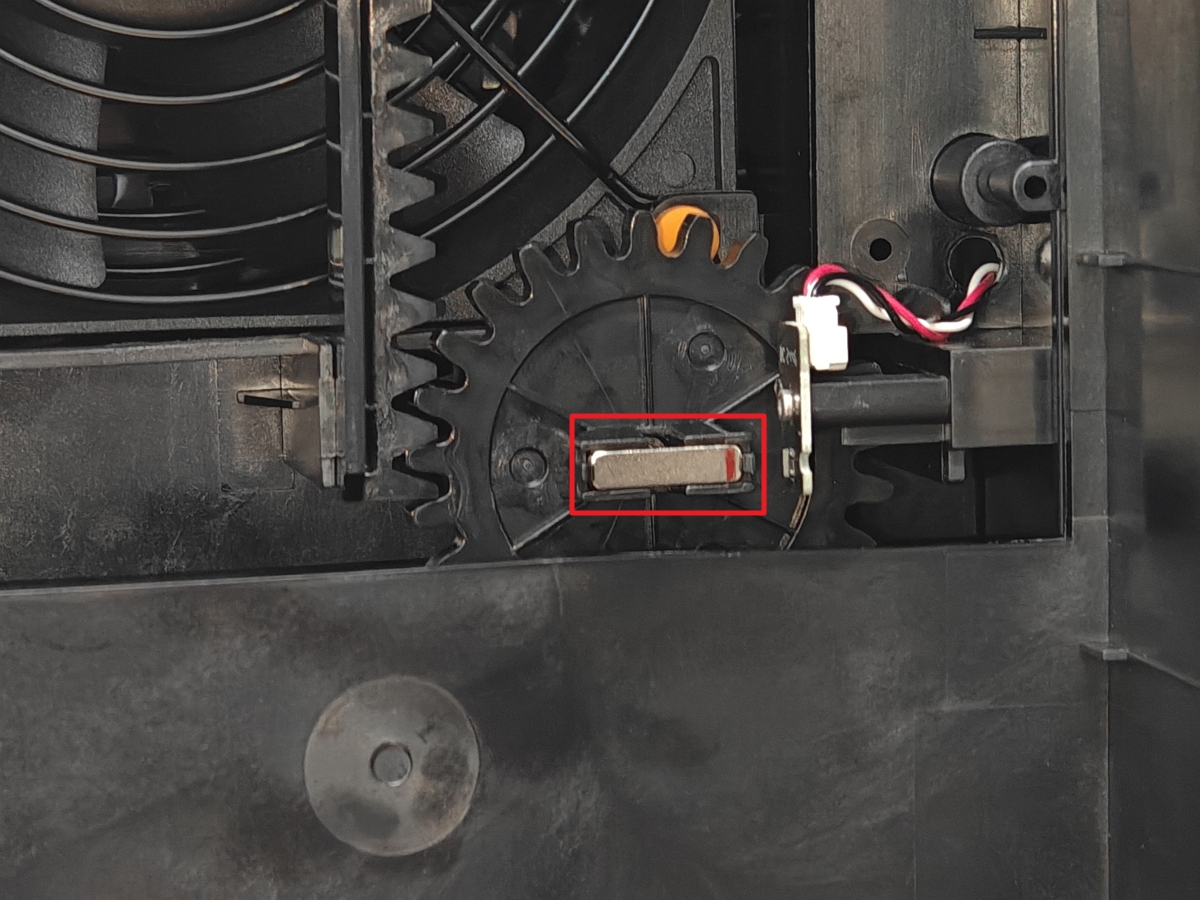

2. Sacar los imanes del engranaje: Usá una llave Allen H1.5 para sacar los imanes de la ranura del engranaje. Tené muchísimo cuidado para que no se te caigan adentro del chasis de la máquina. Si la compuerta del filtro se quedó trabada abajo después de sacar el filtro de aire, levantala despacito con la mano hasta que llegue arriba.

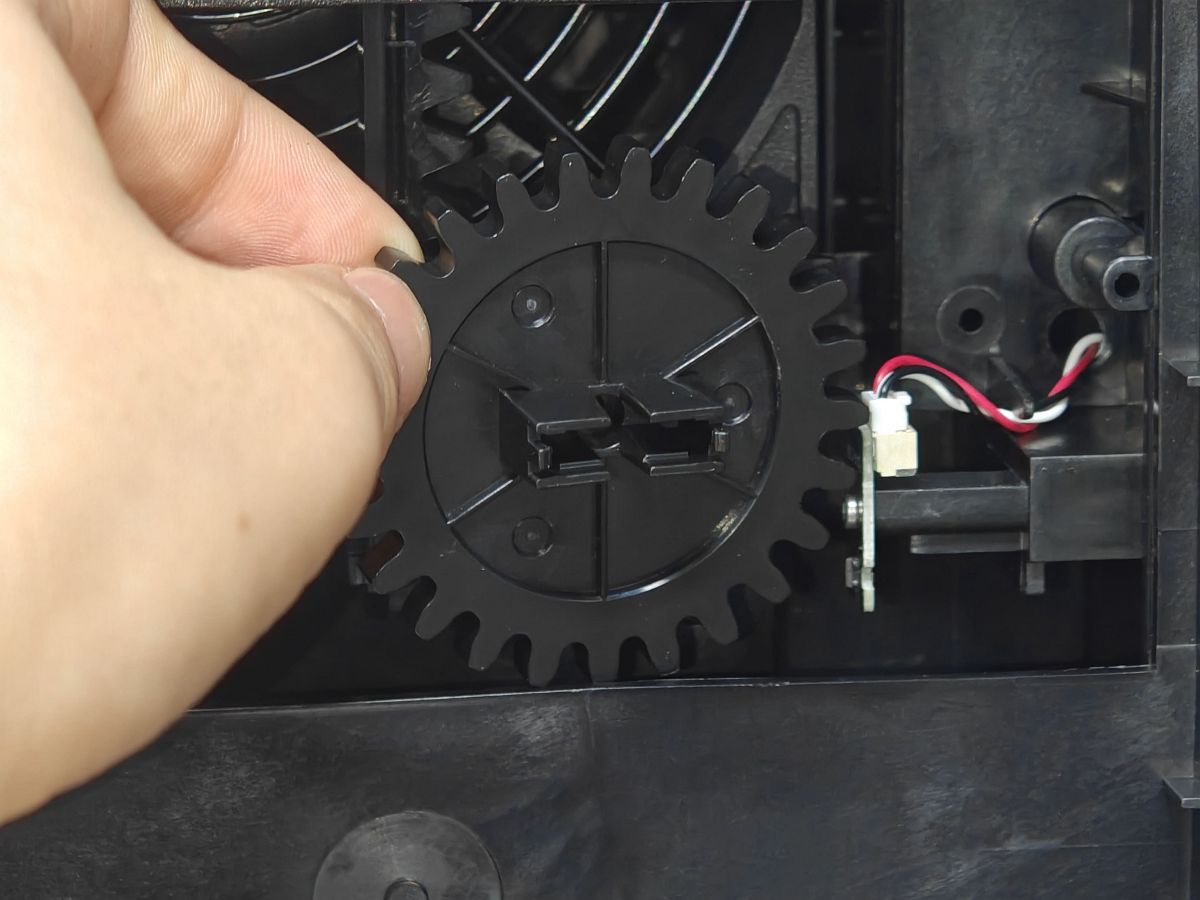

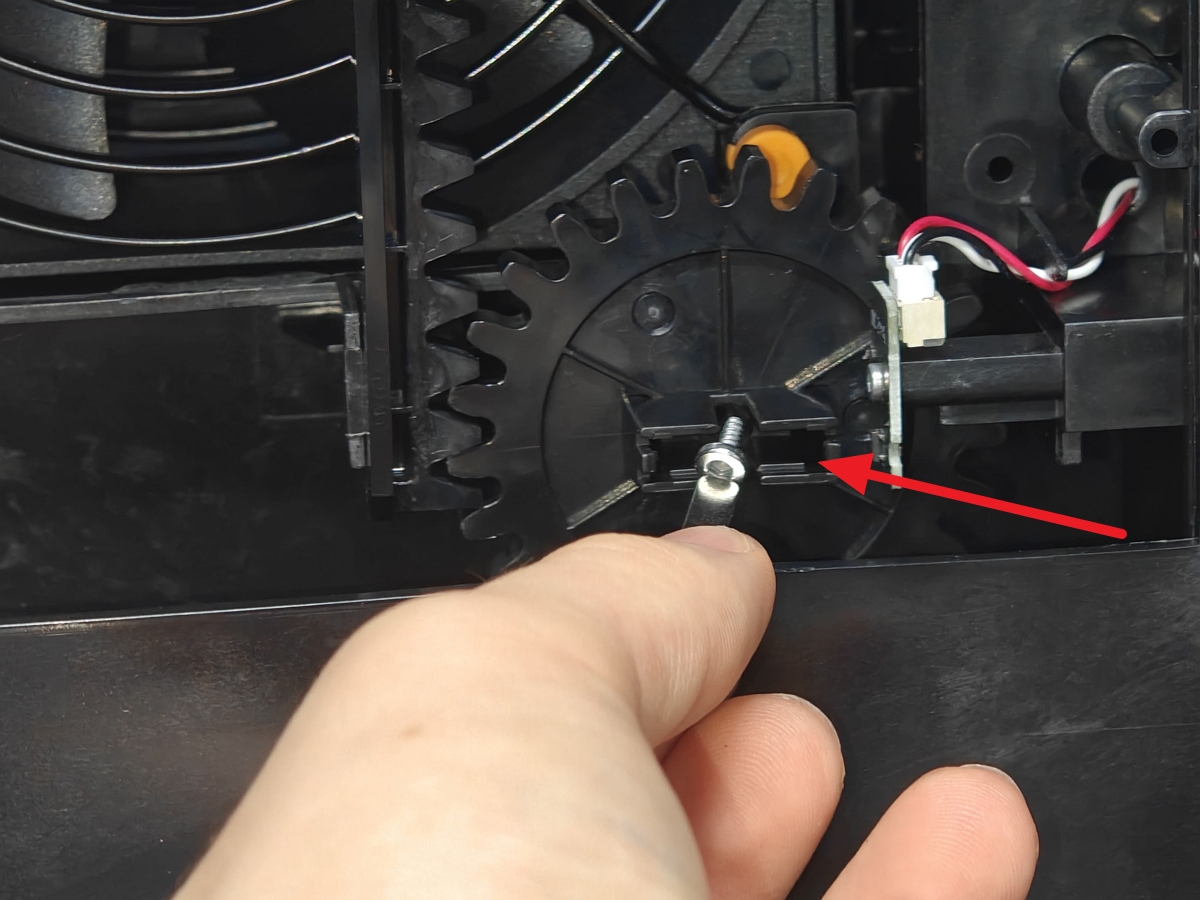

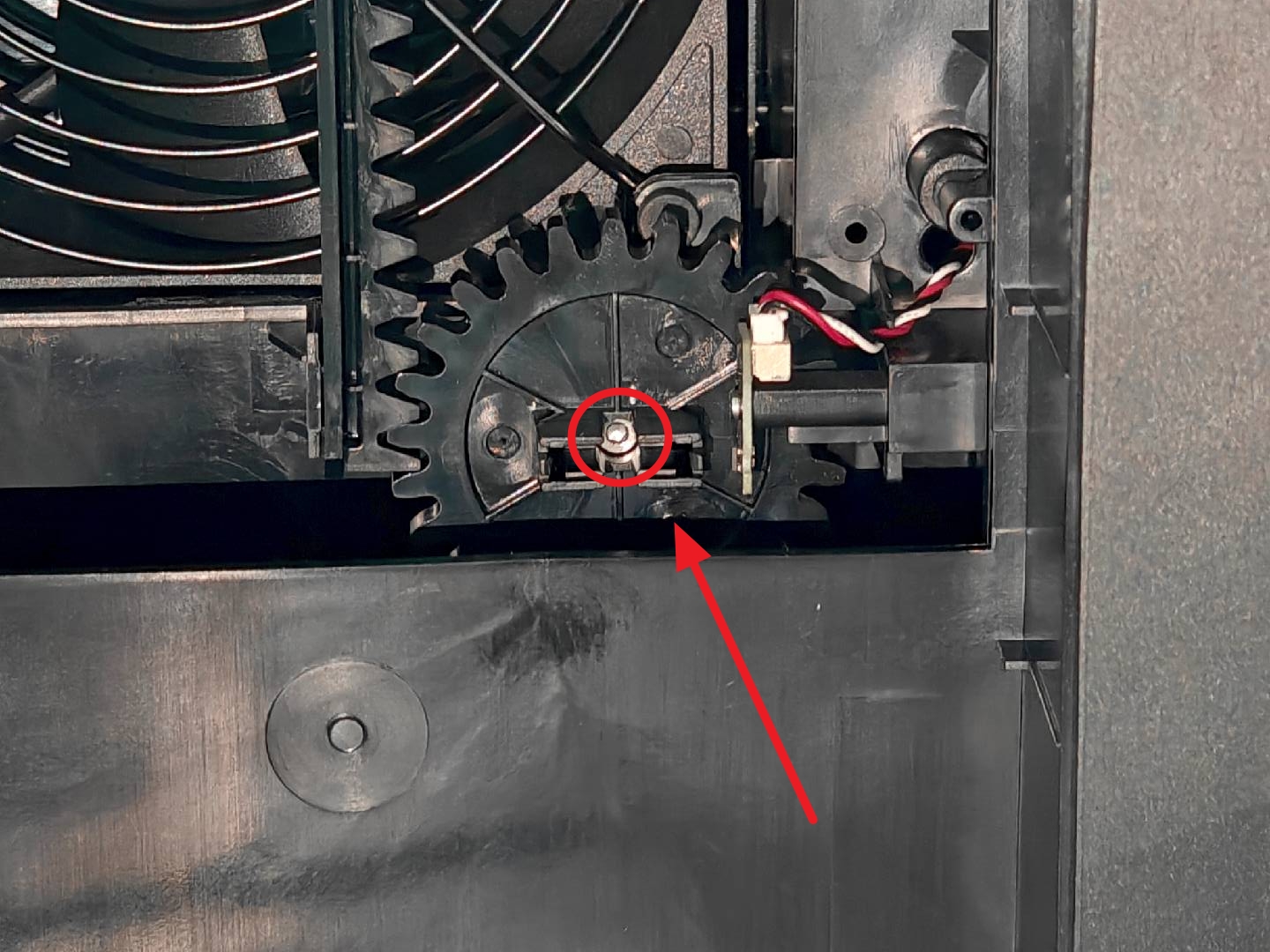

3. Sacar el engranaje: Aflojá el tornillo que fija el engranaje al eje del servomotor. Para que los tornillos no se te caigan adentro mientras los sacás, ayudate con un imán para extraerlos despacio; así te ahorrás el garrón de andar pescando piecitas perdidas. Una vez que saques los tornillos, sacá el engranaje.
4. Sacar el panel trasero: Como el servomotor de la compuerta está instalado adentro de la cámara, vas a tener que sacar el panel trasero de la impresora. Andate a la parte de atrás de la máquina y sacalo. El servomotor está arriba a la izquierda de la fuente de alimentación interna y abajo del escape de la cámara.
5. Sacar el servomotor de la compuerta: Sacá los dos tornillos de fijación de arriba y de abajo (BT2-8) y desconectá el cable del servomotor. Igual que antes, usá un imán para que los tornillos no se te caigan en la cámara. Apretá la traba del conector para desenchufar el cable.

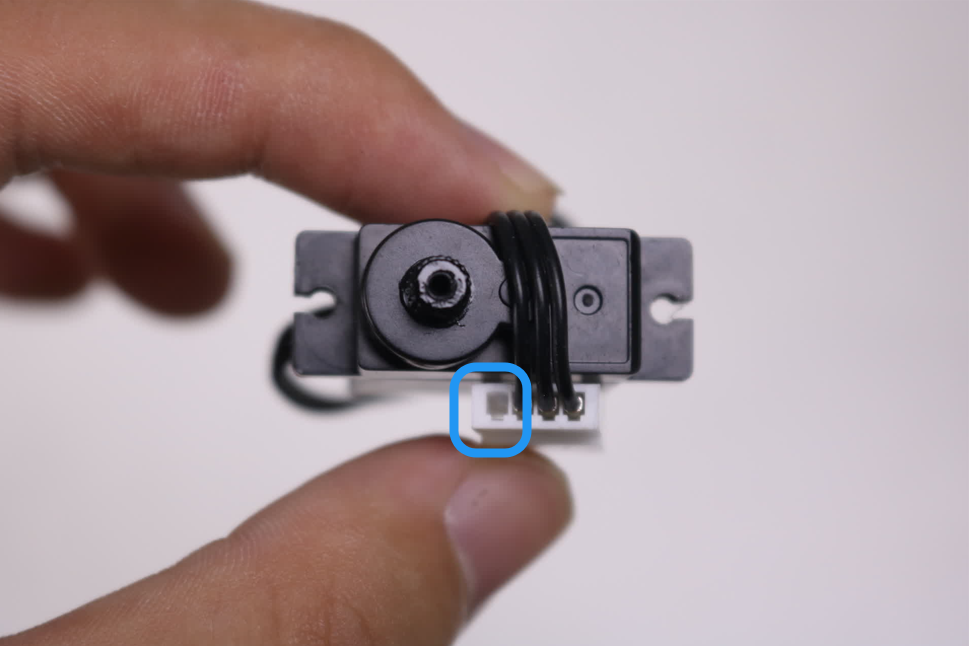

6. Instalar el servomotor nuevo: Durante la instalación, fijate que el cable quede mirando para arriba. Primero poné el primer tornillo pero sin apretarlo a fondo. Cuando ya tengas los dos tornillos presentados, apretalos parejo al mismo tiempo para que quede bien firme.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
