Este artículo describe cómo reemplazar el panel trasero de la serie H2.
Contenido de la página
- Panel trasero
- Cuándo reemplazarlo
- Herramientas y materiales necesarios
- Guía en video
- Advertencia de seguridad
- Retirar el panel trasero
- Instalar el panel trasero
- Cómo verificar que todo quedó bien
- Notas finales
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos para el reemplazo son exactamente los mismos para la H2S y la H2C.
Panel trasero
El panel trasero va instalado en la parte de atrás de la impresora.
Los repuestos para el panel trasero incluyen lo siguiente:
- 1 panel trasero
- 12 tornillos autorroscantes BT3×8
- 11 tornillos de rosca métrica ST3×6 (un tornillo de máquina se refiere a un tornillo con rosca fina y paso cerrado diseñado para trabar en metal)
Cuándo reemplazarlo
El panel trasero presenta una deformación significativa debido al transporte o al mantenimiento, afectando su uso o instalación.
Herramientas y materiales necesarios
- Nuevo panel trasero
- Llave H2.0
Especificaciones y cantidades de tornillos involucrados en el proceso de desarmado y armado (te recomendamos guardar bien los tornillos que saques para no perderlos):
- 12 tornillos autorroscantes BT3×8: se usan para fijar el panel trasero (rectángulo verde).
- 11 tornillos de rosca métrica ST3×6: se usan para fijar el panel trasero (círculo rojo).
- 2 tornillos de rosca métrica ST3x12: se usan para fijar la base del soporte de bobina externa (rectángulo amarillo redondeado).
Guía en video
Podés fijarte en algunos pasos de este video para completar el desarmado y el montaje.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica y los cables del cabezal de herramientas. Hacer estas tareas con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar partes, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por lo tanto, es clave apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas o preguntas sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de soporte y vamos a hacer lo posible para responder rápido y darte la mano que necesités.
Retirar el panel trasero

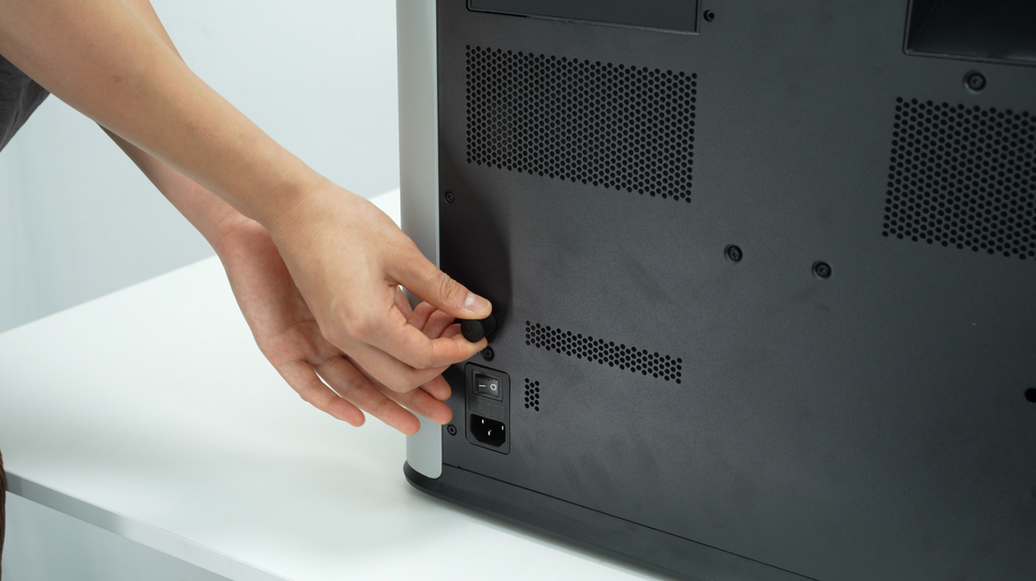

Paso 1: Apagá la fuente, desenchufá el cable de alimentación y la llave de seguridad, y desconectá el tubo PTFE de la parte trasera.

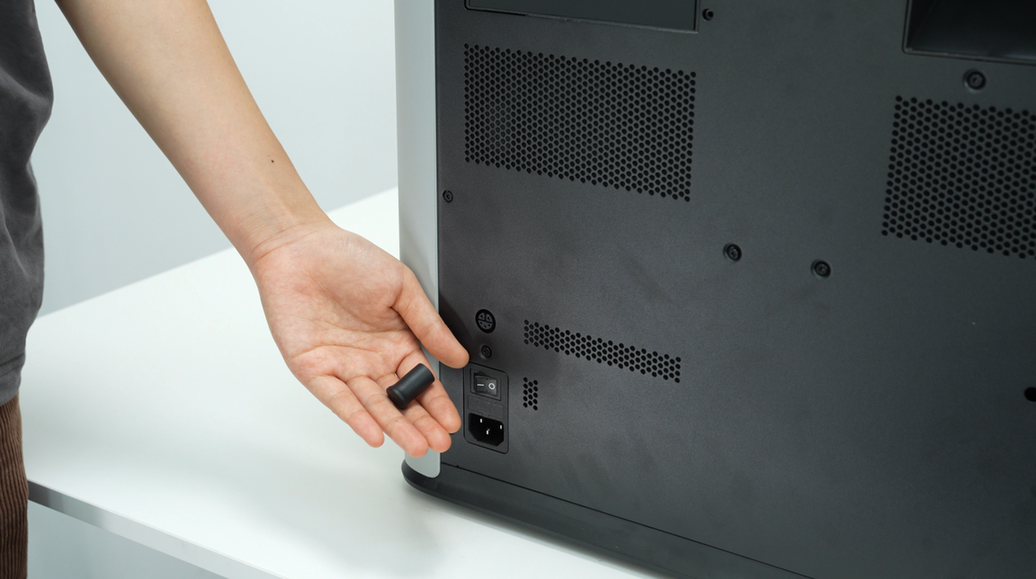

Después de sacar la llave de seguridad, guardala en un lugar seguro, ya que los pasos siguientes requieren insertarla para que la impresora encienda correctamente.

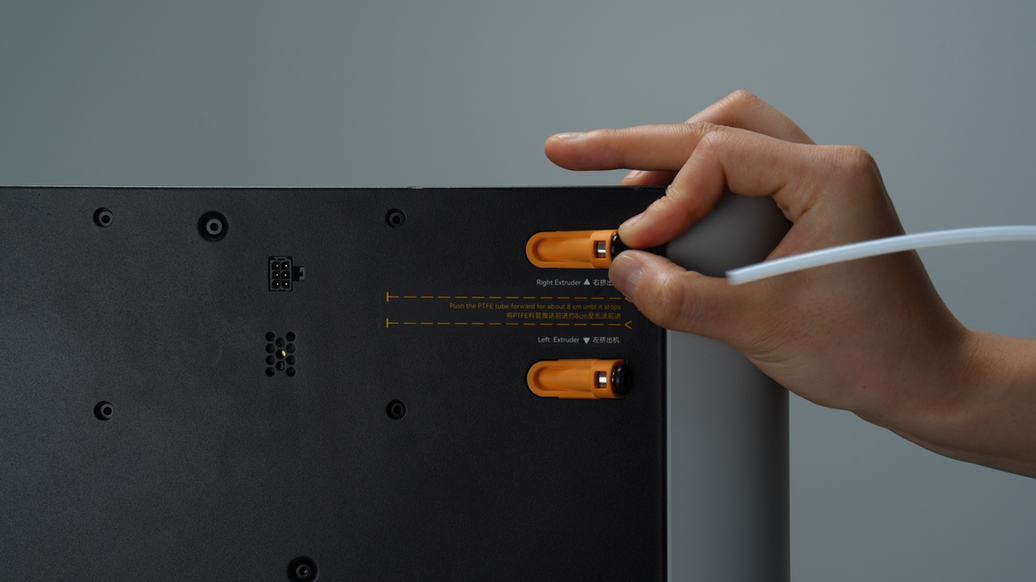

Para que sea más fácil sacar el panel trasero, presioná el conector neumático para soltar el tubo PTFE del conector.
Paso 2: Retirá la base del soporte de bobina externa.

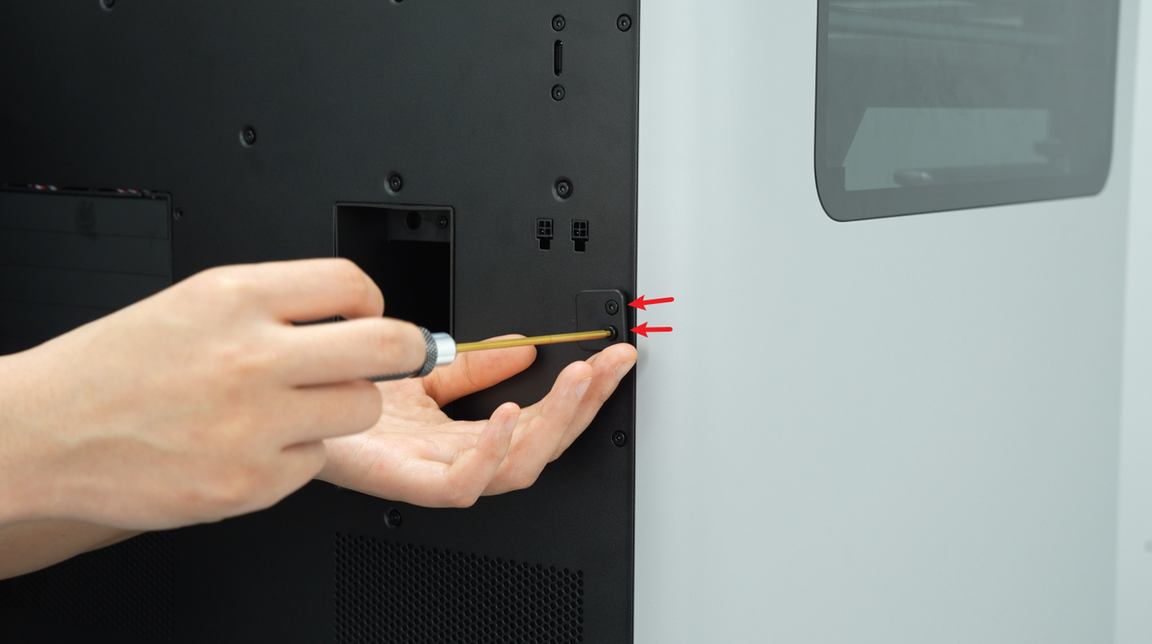

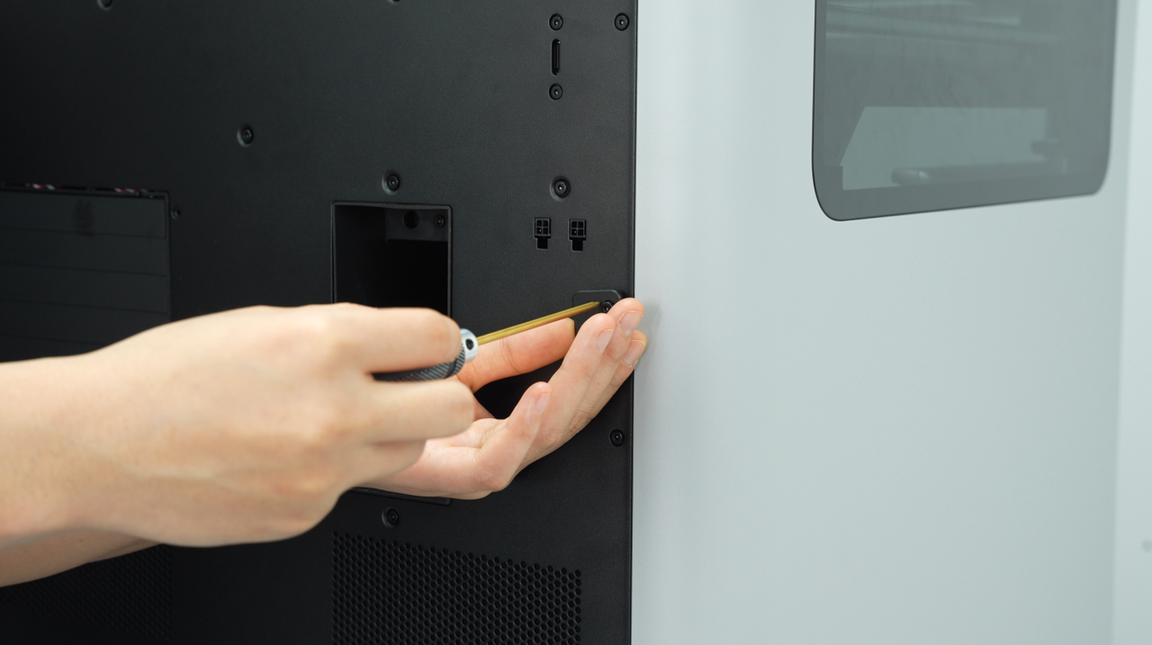

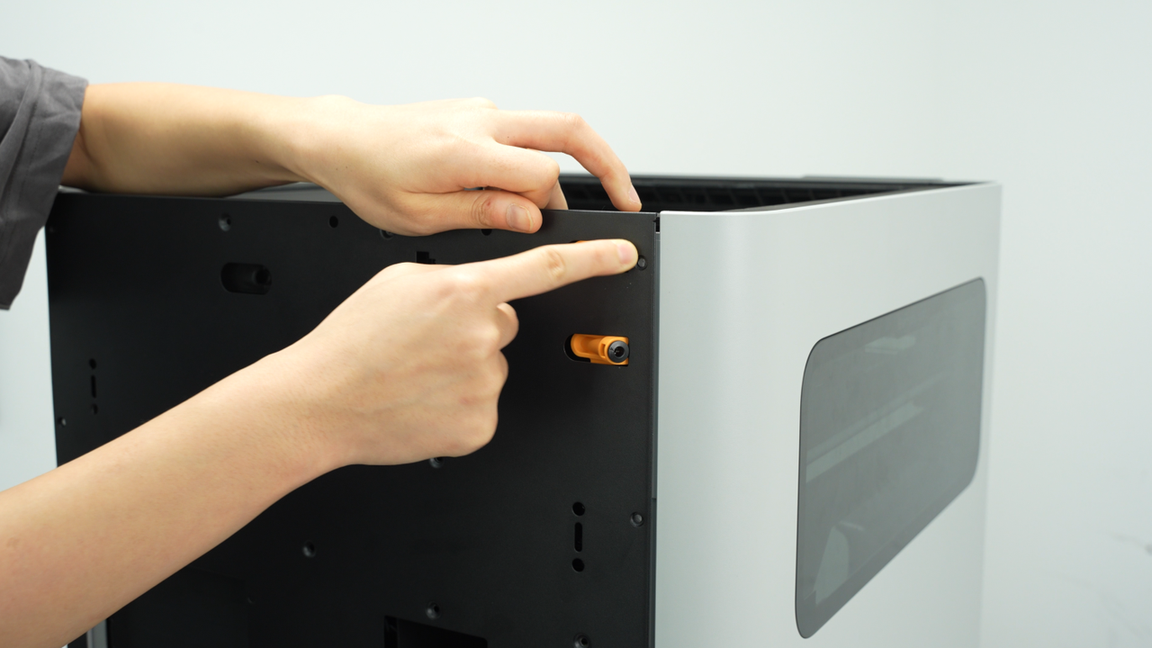

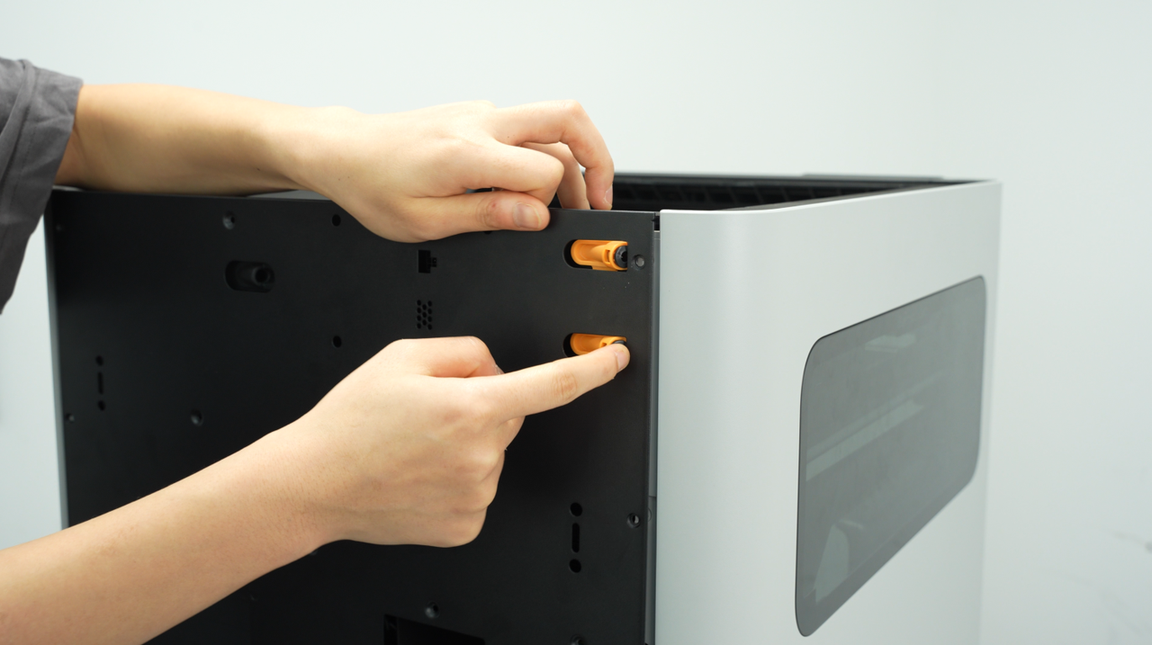

Usá una llave H2.0 para sacar los dos tornillos que sujetan la base del soporte de bobina externa (rectángulo amarillo redondeado) y después retirá la base.

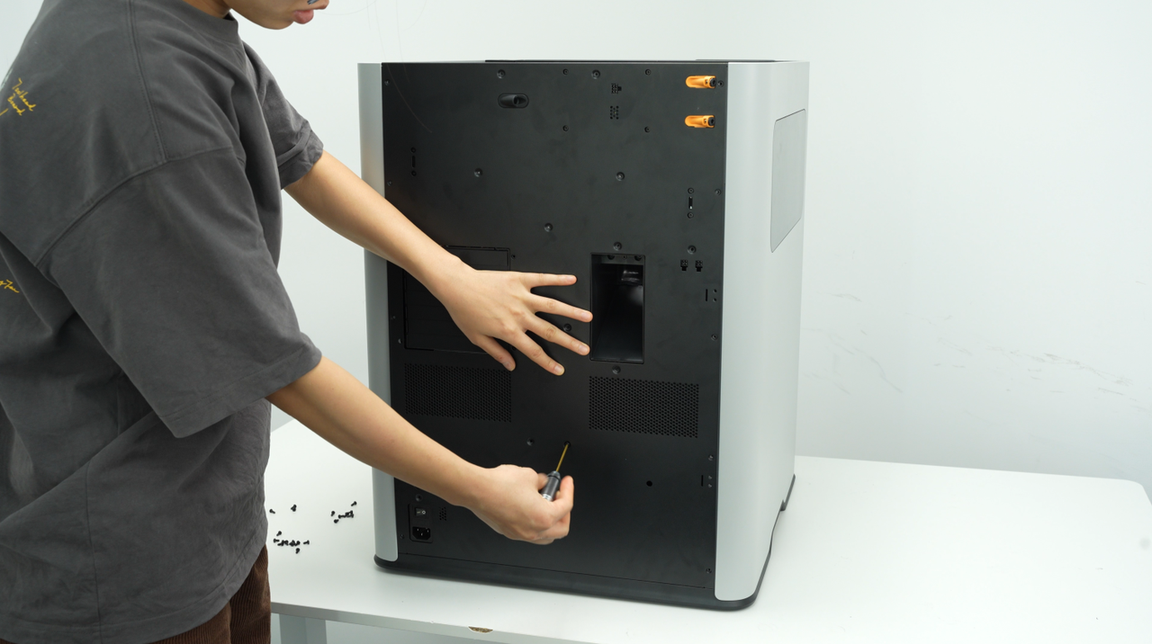

Paso 3: Sacá los tornillos del panel trasero.

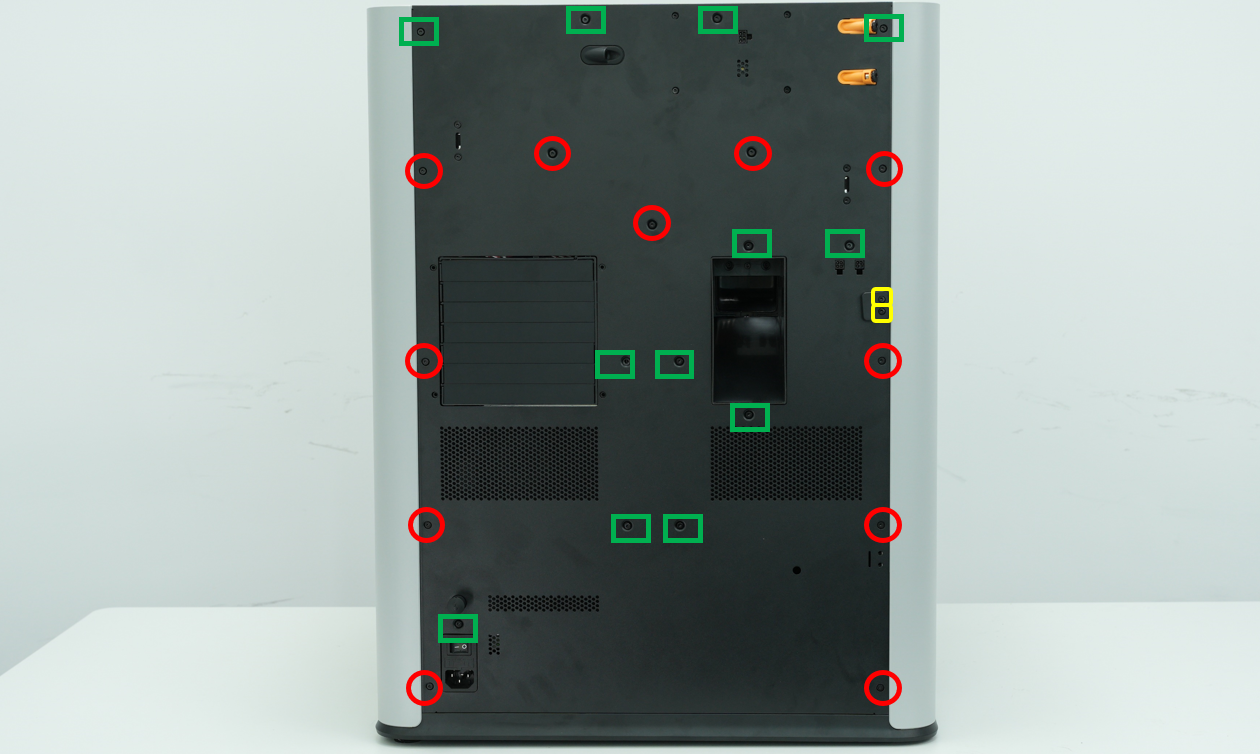

Además de los tornillos de la base del soporte, el panel trasero de la H2D se sujeta con dos tipos de tornillos: 11 tornillos ST3×6 y 12 tornillos BT3×8, sumando un total de 23 tornillos. En el diagrama de abajo, los tornillos de máquina están marcados con círculos, mientras que los autorroscantes están marcados con cuadrados.
Como son muchos tornillos, prepará dos cajitas para separar los dos tipos antes de sacarlos.
- Usá una llave H2.0 para sacar los 11 tornillos marcados con un círculo rojo (ST3×6).
- Usá una llave H2.0 para sacar los 12 tornillos marcados con un rectángulo verde (BT3×8).
La marca amarilla indica el tornillo de fijación del soporte de bobina (M3x12).
Paso 4: Retirar el panel trasero.

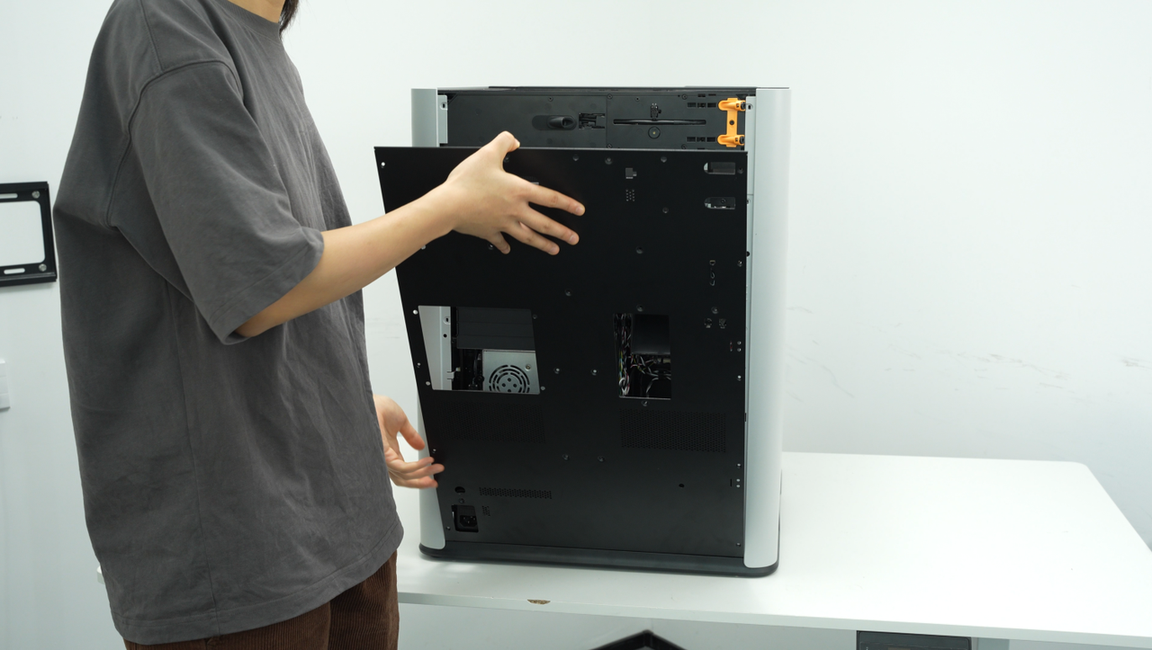

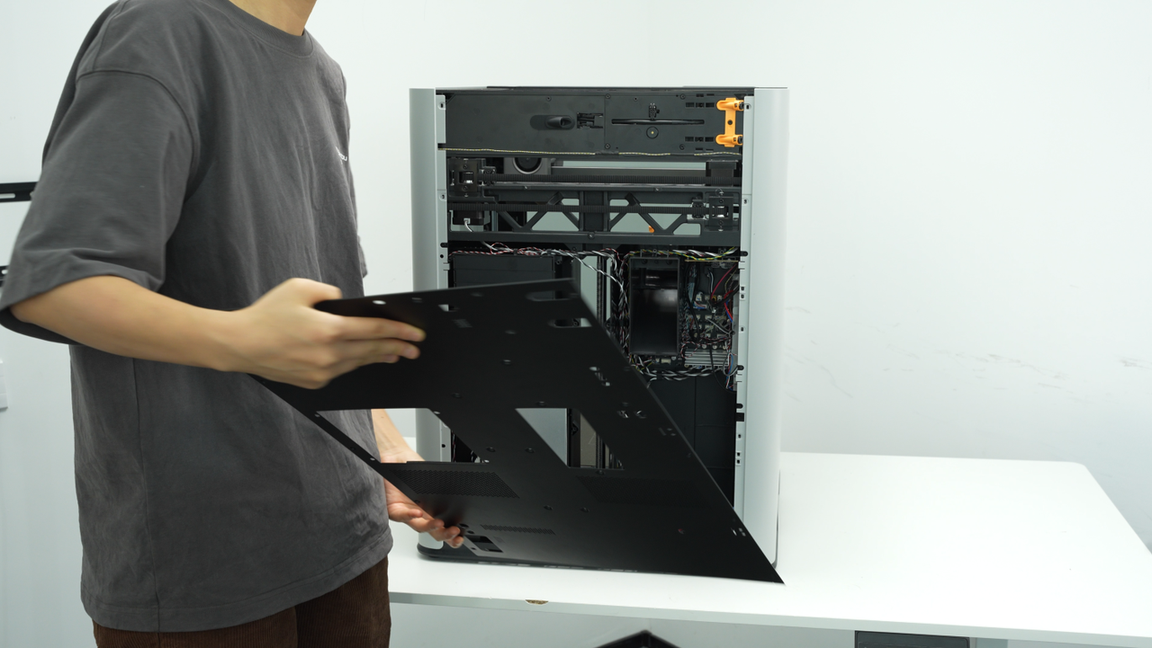

Presioná el conector neumático para que no moleste, después incliná el panel trasero y sacalo.
Instalar el panel trasero
Paso 1: Reinstalar el panel trasero.
Primero, insertá el panel trasero inclinado en la parte inferior de la impresora. Asegurate de alinearlo con los cuatro agujeros; una vez que los bordes estén al ras, empujalo hacia adelante para fijarlo en su lugar.
Tip: Después de alinear los clips a ojo, podés sacudir un poco el panel hacia arriba y abajo para asegurarte de que los cuatro clips encajen perfecto.
Paso 2: Ajustar los tornillos de fijación.
- Usá una llave H2.0 para ajustar los 11 tornillos marcados con un círculo rojo (ST3×6).
- Usá una llave H2.0 para ajustar los 12 tornillos marcados con un rectángulo verde (BT3×8).
Paso 3: Instalar la base del soporte de bobina externa.
Alineá la base del soporte de bobina externa con los agujeros en la parte de atrás de la impresora, después usá una llave H2.0 para ajustar los dos tornillos de fijación.
Después de la instalación, la base del soporte de bobina puede verse un poco inclinada; esto es a propósito, así que no te preocupes.
Paso 4: Volver a insertar la llave de seguridad.
Conectá de nuevo el tubo PTFE al conector neumático.
Fijate que la llave de seguridad y el zócalo tienen posición y tienen que estar alineados con la muesca.
Cómo verificar que todo quedó bien
Revisá que los tornillos no sobresalgan y que no haya deformaciones evidentes.
Notas finales
Esperamos que esta guía detallada te haya servido. Para garantizar una ejecución segura y efectiva, si tenés alguna duda sobre el proceso descrito en este artículo, te recomendamos enviar un ticket técnico sobre tu problema. Por favor, incluí una foto o video que muestre el problema, además de cualquier otra información que ayude con tu consulta.
