Este artículo describe cómo reemplazar el ventilador de enfriamiento de pieza auxiliar de la Serie H2. Seguí los pasos con cuidado para asegurar un mantenimiento correcto de tu impresora.
Nota: Esta página usa la máquina H2D como ejemplo, pero los pasos son exactamente los mismos para la H2C.
Ventilador de enfriamiento de pieza auxiliar

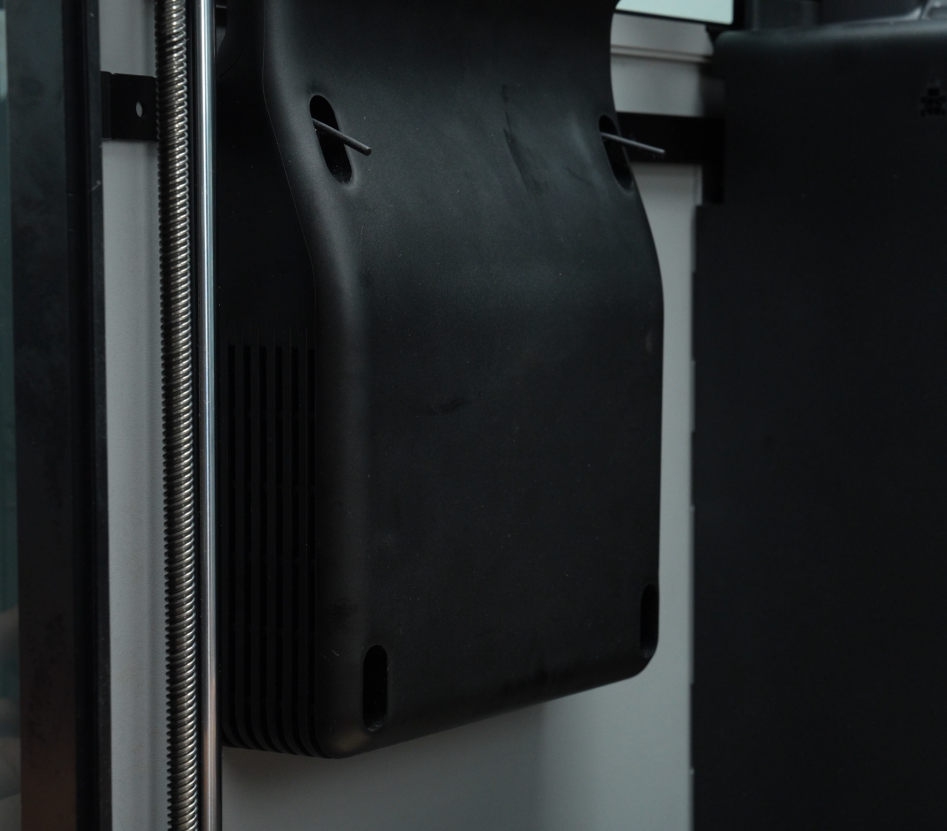

Este ventilador está instalado en el lado izquierdo de la cámara, mejorando el enfriamiento para impresiones de alta velocidad. El kit de repuesto incluye el ventilador, dos tornillos blandos para la fila superior y dos tornillos BT3x16 para la fila inferior.
Cuándo usarlo
- Si hay daño en las aspas o falla el motor del ventilador.
- Si el ventilador hace ruidos chillones al girar.
Herramientas y materiales necesarios
- Ventilador de enfriamiento de pieza auxiliar nuevo.
- Llave Allen H2.0.
- Tornillos (asegurate de guardarlos bien para no perder ninguno): BT3x8, M3x3, BT3x16, ST3x3, ST3x8 y ST3x12.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora y la desenchufes antes de arrancar cualquier laburo de mantenimiento. Manipular la electrónica o los cables con la máquina encendida puede causar cortocircuitos, daños permanentes y riesgos para tu seguridad.
Retirá el ventilador de enfriamiento de pieza auxiliar

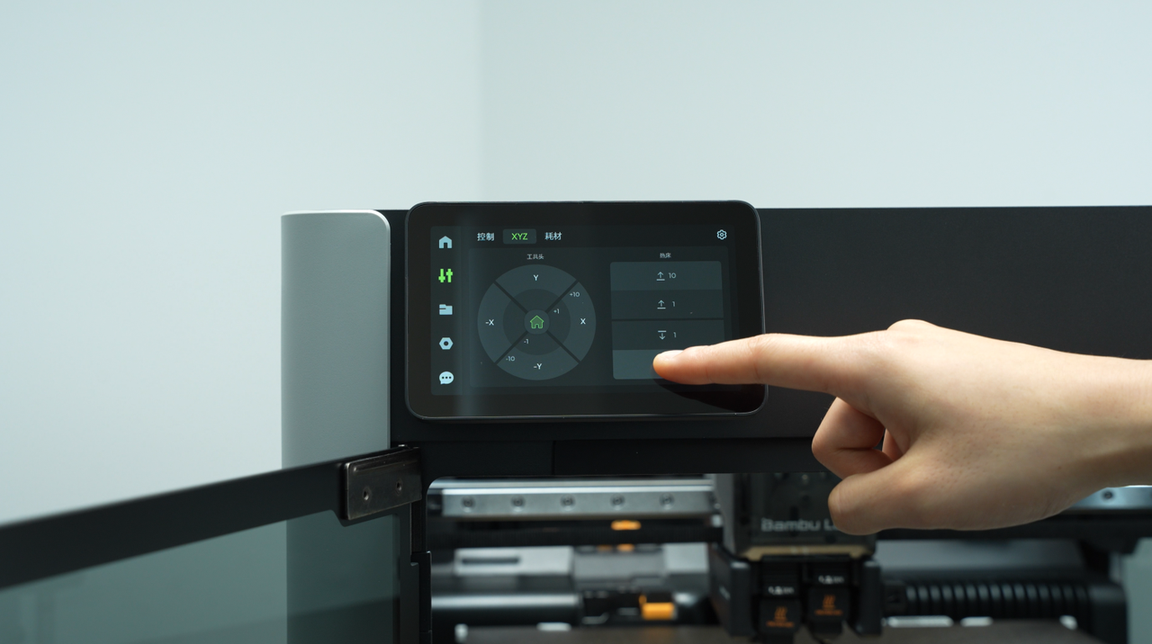

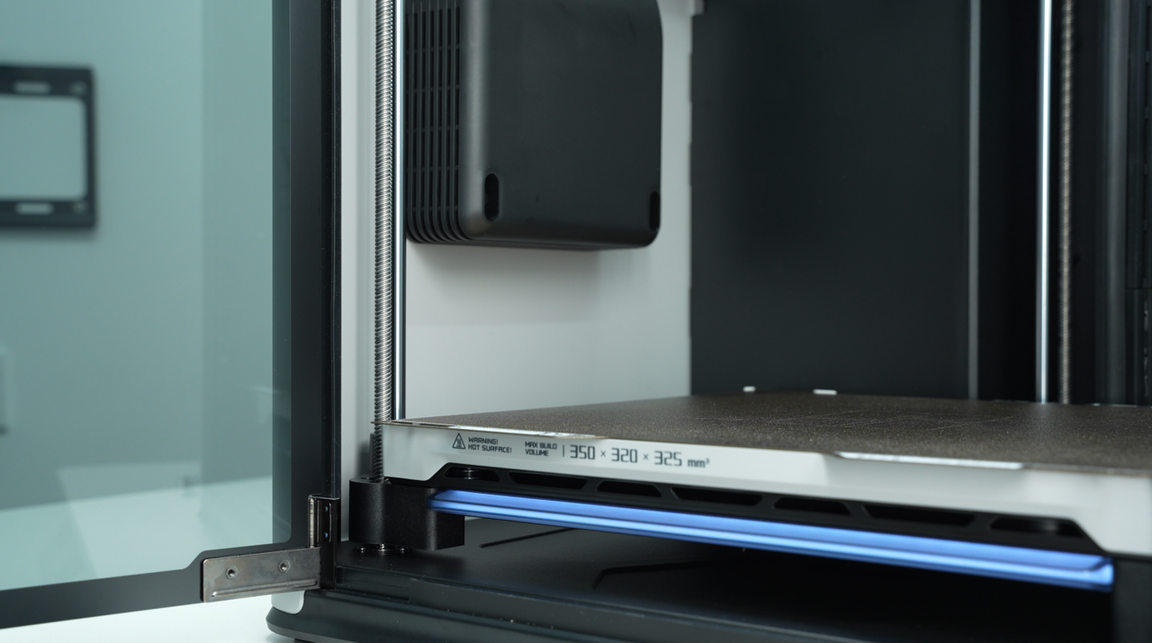

Paso 1: Bajá la cama caliente

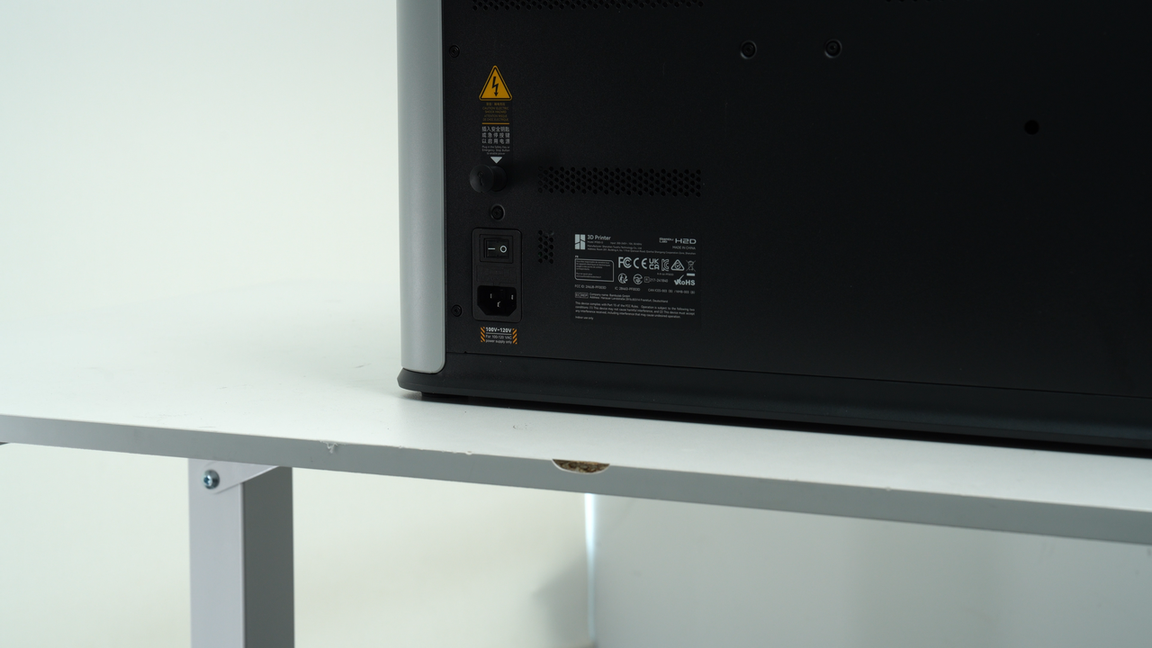

Controlá la cama caliente desde la pantalla y bajala hasta el fondo de la impresora. Después, apaguá la máquina y desconectala de la corriente.

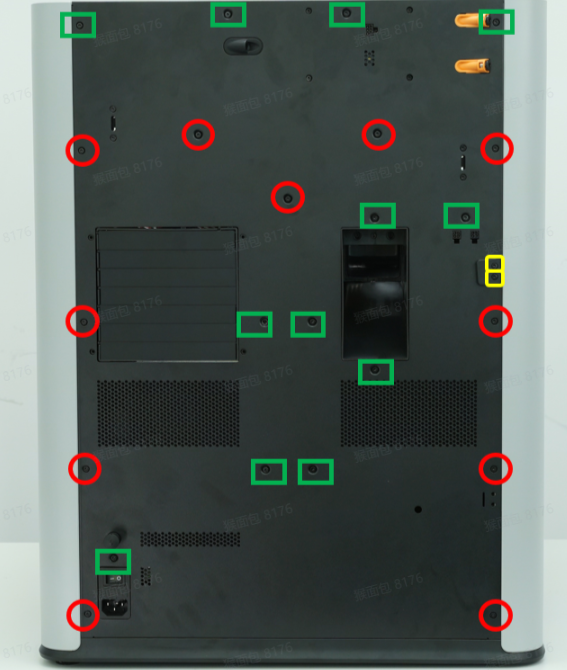

Paso 2: Sacá el panel trasero
Antes de ir al panel izquierdo, tenés que retirar el panel trasero. Podés consultar la Wiki de reemplazo del panel trasero de la H2D para este paso.

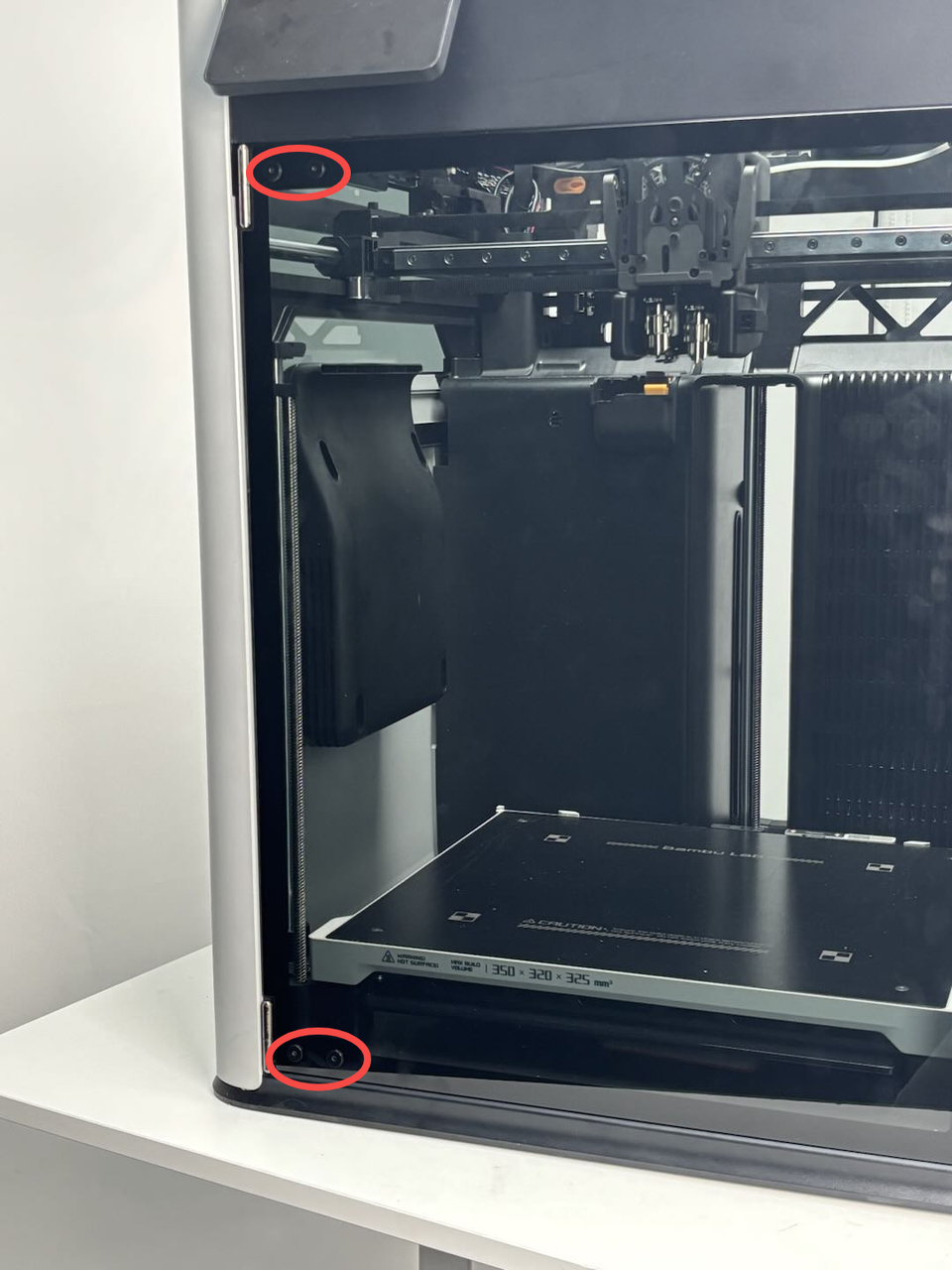

Paso 3: Retirá la puerta de vidrio frontal o ventana de seguridad láser
Usá la llave Allen H2.0 para sacar los 4 tornillos M3x3 (2 arriba y 2 abajo). Sostené la puerta con una mano mientras lo hacés para evitar que se caiga y se rompa.

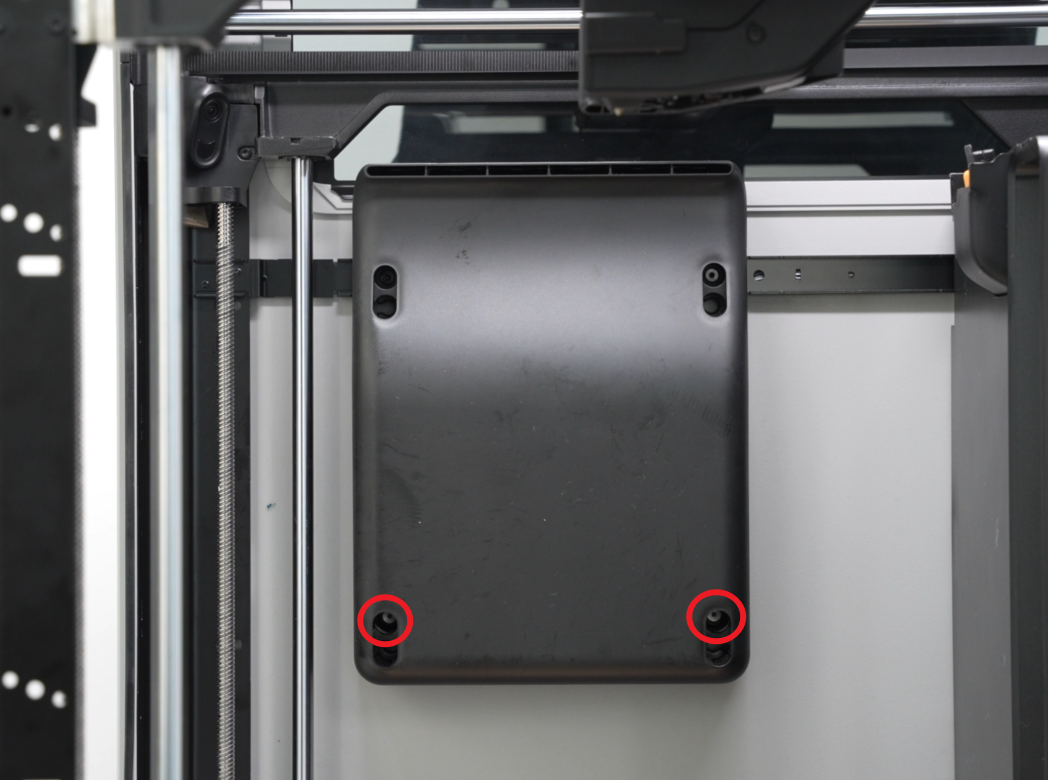

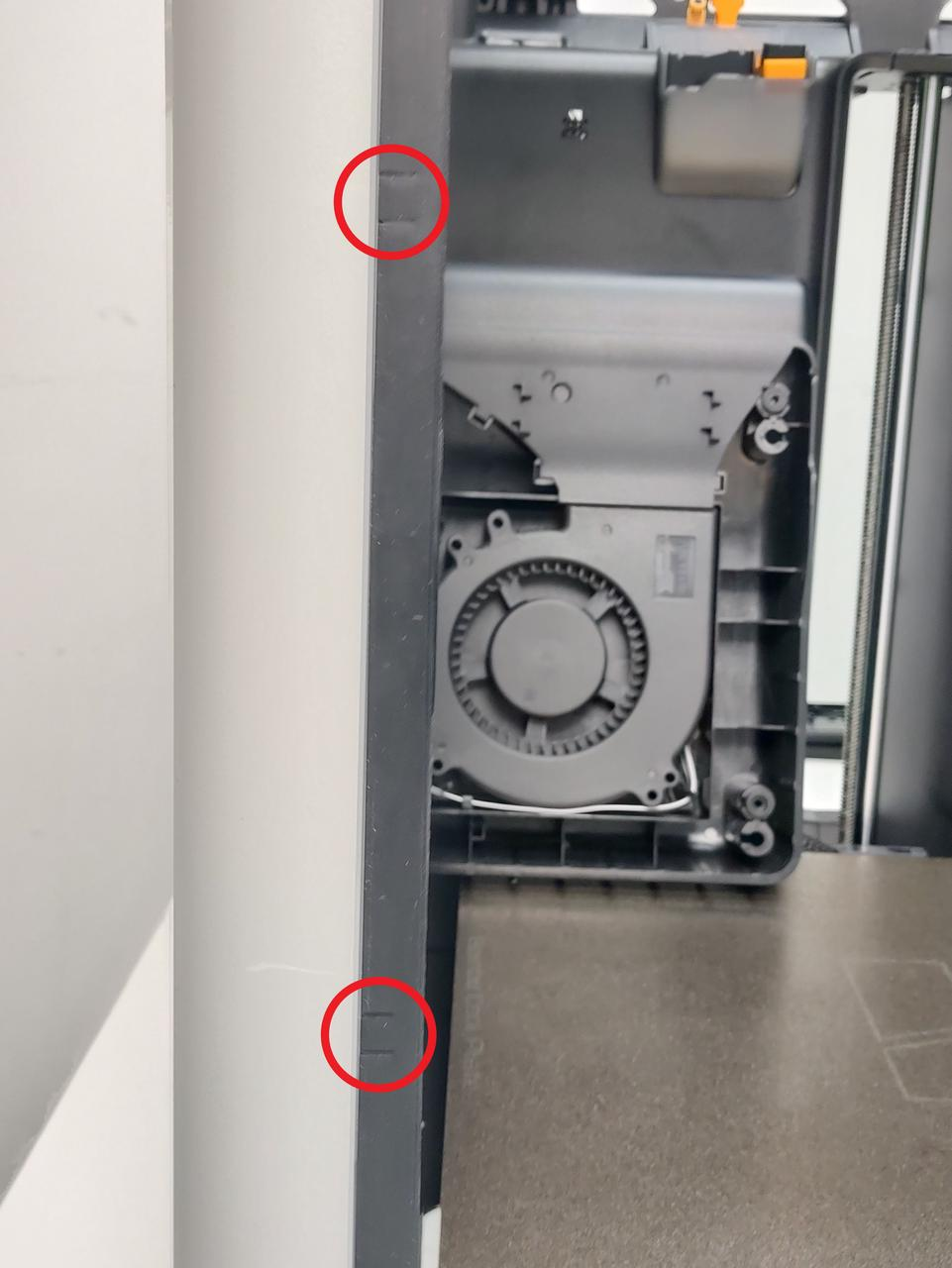

Paso 4: Desmontá el ventilador auxiliar
Sacá los dos tornillos de fijación BT3x16 que están abajo. Los dos tornillos de arriba son tornillos blandos; una vez que saques los de abajo, podés agarrar el ventilador y desenchufarlo directamente.

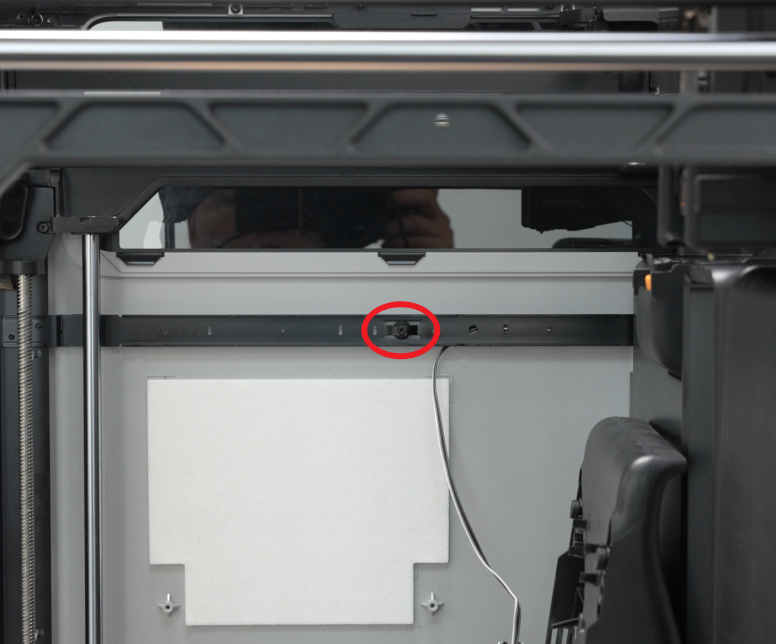

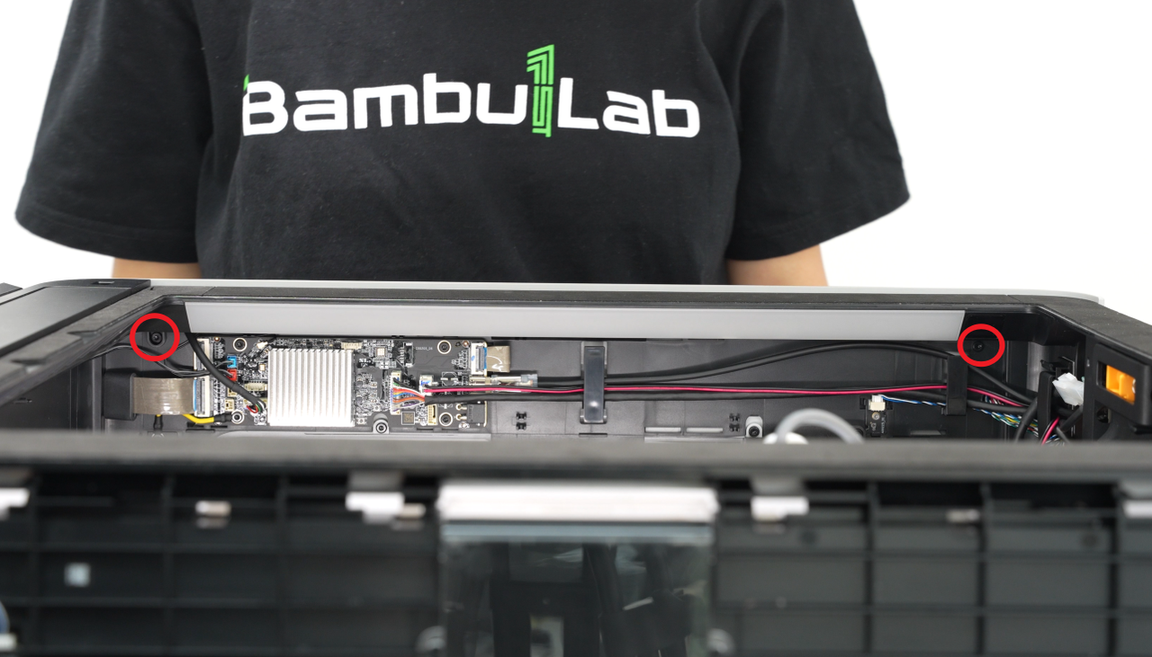

Paso 5: Sacá los tornillos del panel lateral izquierdo
Retirá los tornillos que fijan el panel lateral para poder acceder a la estructura interna si es necesario para el cableado.
Paso 6: Quitá el panel lateral izquierdo
Desmontá el panel con cuidado de no forzar los clips de plástico.
Instalá el nuevo ventilador
El proceso de instalación es el inverso al desmontaje. Conectá el cable del ventilador, asegurá los clips del panel lateral y ajustá todos los tornillos de fijación. Finalmente, volvé a colocar la puerta de vidrio y el panel trasero.
Verificá el funcionamiento
Encendé la impresora y probá el ventilador desde el menú de control para confirmar que gire correctamente y sin ruidos extraños antes de lanzar una impresión.
