En esta guía te explicamos paso a paso cómo cambiar la ventilación superior automática de las impresoras serie H2. Mirá bien las instrucciones para evitar cualquier daño en los componentes electrónicos o en los cables de la pantalla durante el proceso.
Información general y herramientas
La ventilación superior automática está montada en el marco superior de la impresora y se maneja con un motor. Vas a necesitar este kit de repuesto que incluye la ventilación y la varilla oscilante (swing rod). Tené a mano una llave Allen H1.5 y guardá bien los tornillos BT2×12 que saques para no perderlos.
- Usá este repuesto si la ventilación automática o la varilla oscilante están rotas o trabadas.
- Es compatible con los modelos H2D, H2S y H2C.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora y la desenchufes antes de hacer cualquier mantenimiento. Si trabajás con el equipo prendido, podés causar un cortocircuito y quemar la electrónica o lastimarte. Durante el laburo vas a manipular cables y conectores sensibles, así que hacelo siempre con la corriente cortada para laburar tranqui.
Pasos para retirar la ventilación

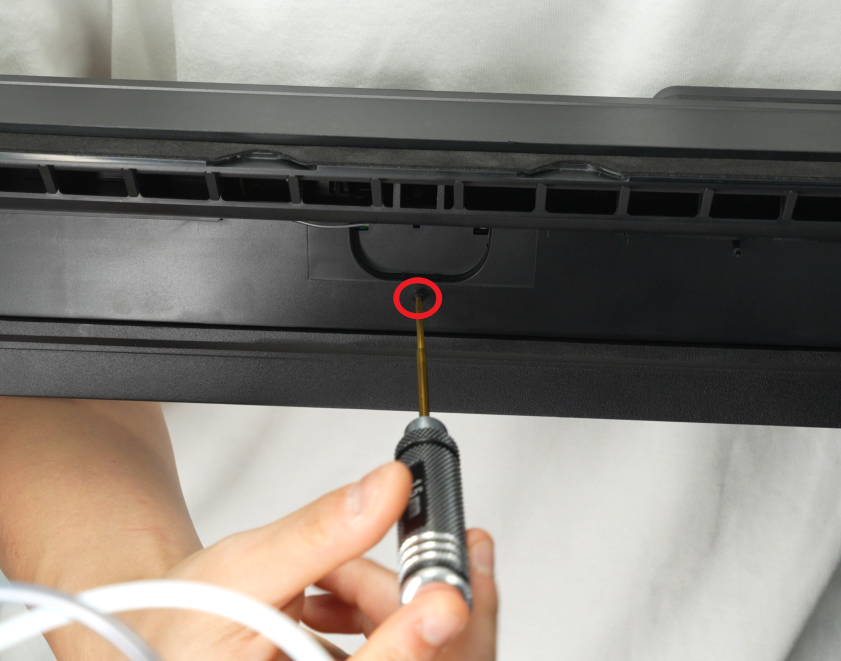

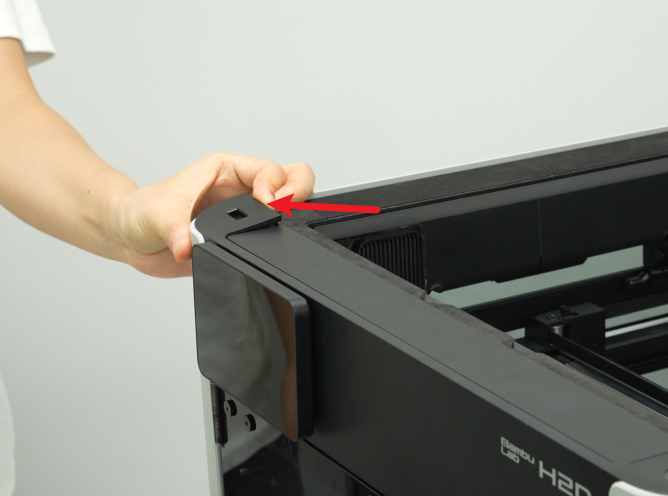

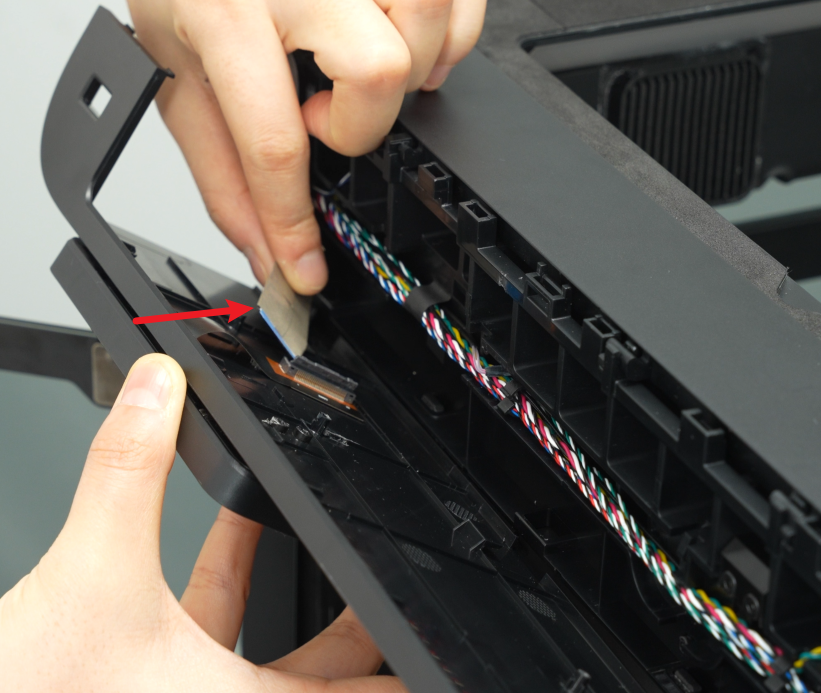

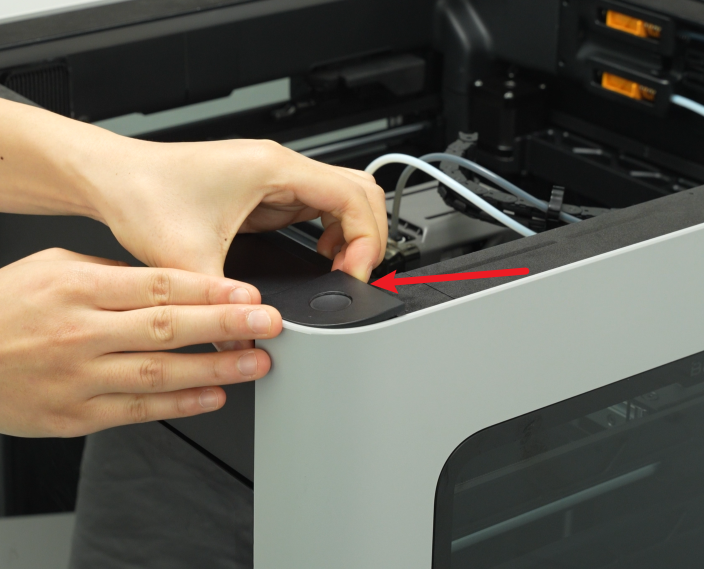

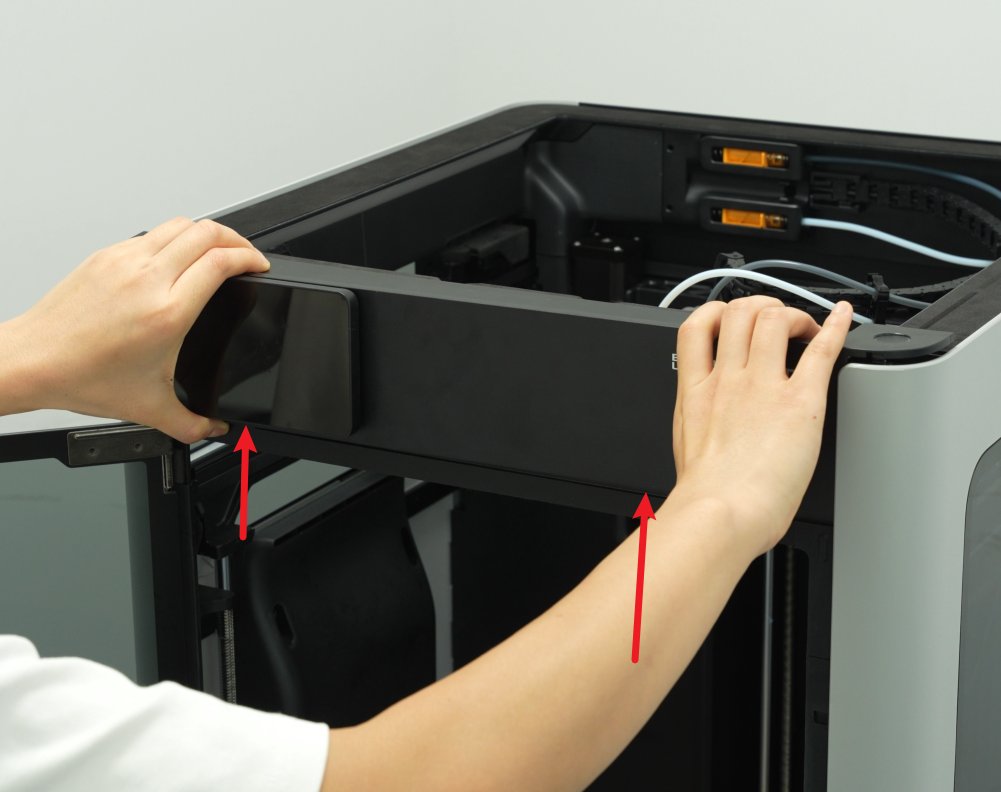

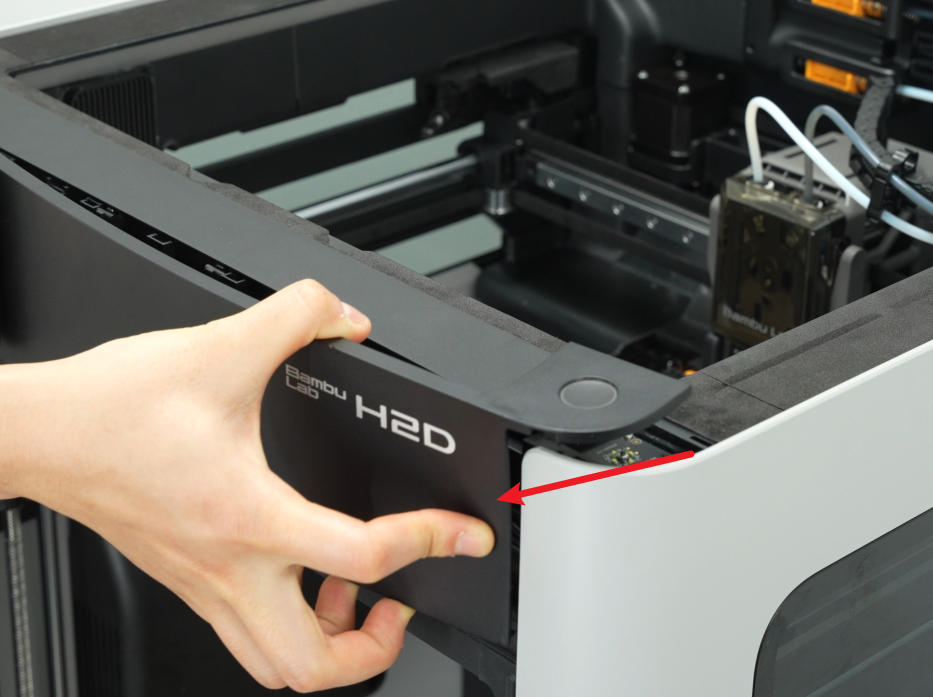

Primero tenés que sacar la cubierta frontal junto con la pantalla; no hace falta separarlas entre sí. Usá la llave Allen para sacar el tornillo BT2×12, destrabá los enganches laterales y empujá hacia arriba con los pulgares para soltar la pieza. Tené mucho cuidado al tirar para no cortar el cable de la pantalla.

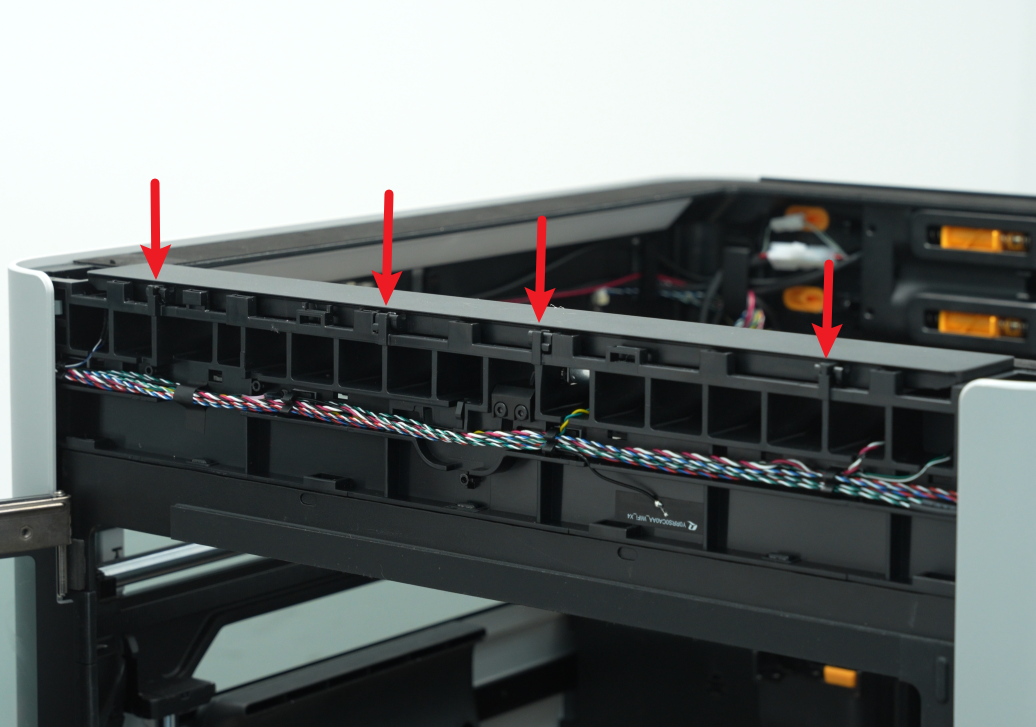

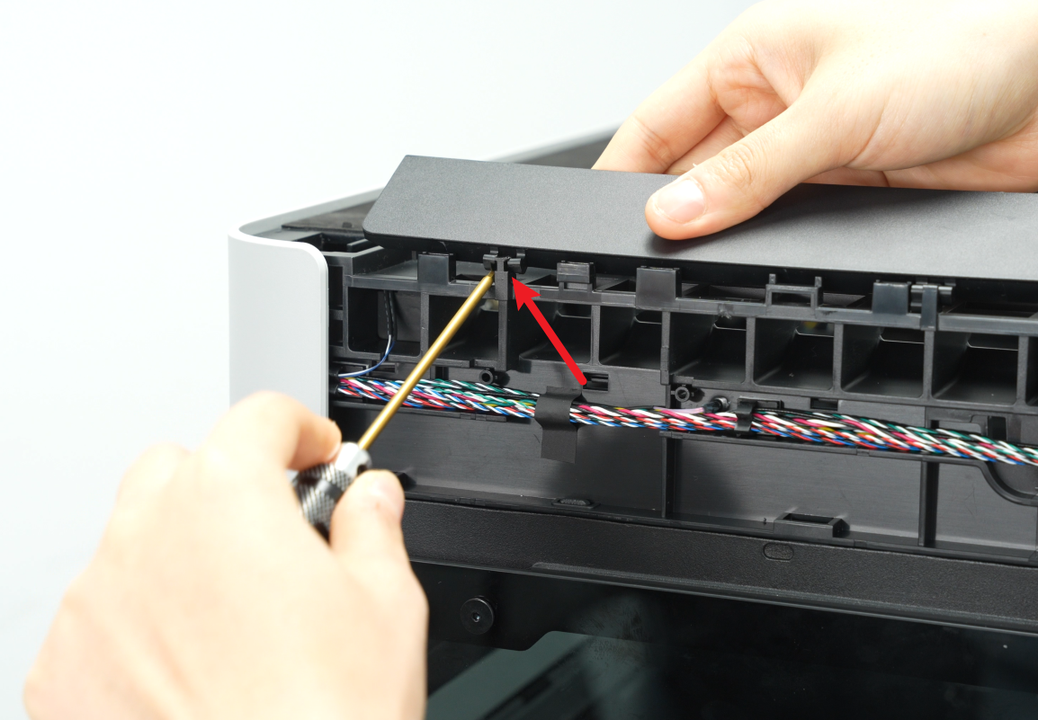

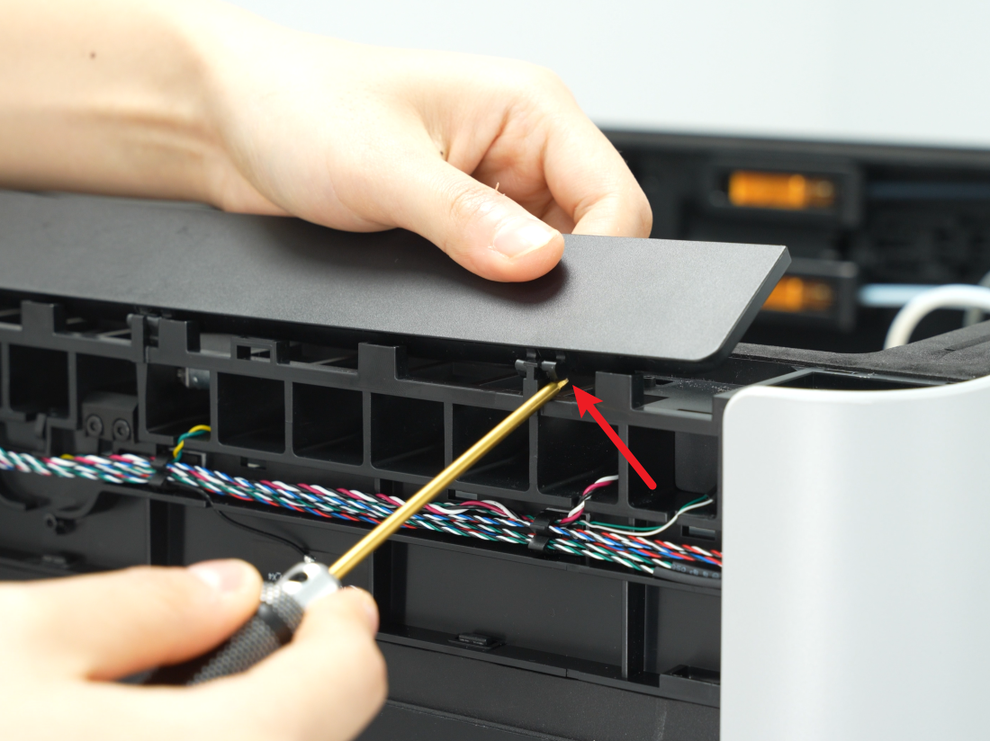

Para sacar la ventilación, hacé palanca con la llave Allen en las 4 trabas que tiene en el marco superior. Sacá primero las de los extremos, después las del medio y finalmente mové la pieza hacia la izquierda para desconectar la varilla oscilante del motor.
Instalación y verificación
Si la base del motor está dañada, aprovechá para cambiarla sacando los tornillos de fijación (uno arriba y dos al frente). Alineá el motor en la base nueva y ajustalo bien. Luego, colocá la ventilación nueva en el marco superior asegurándote de que las trabas calcen con un "click".

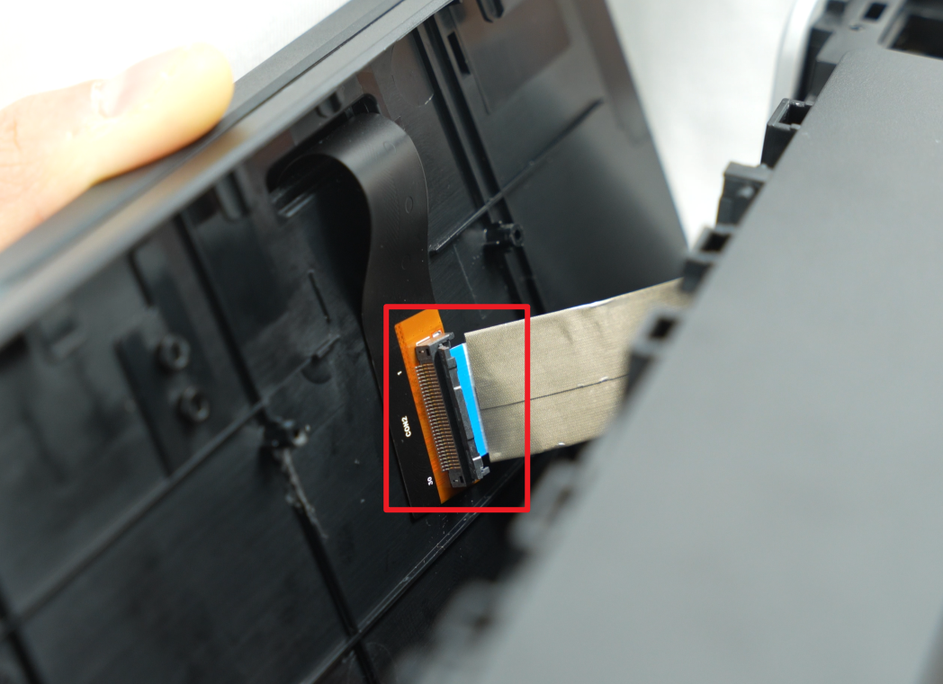

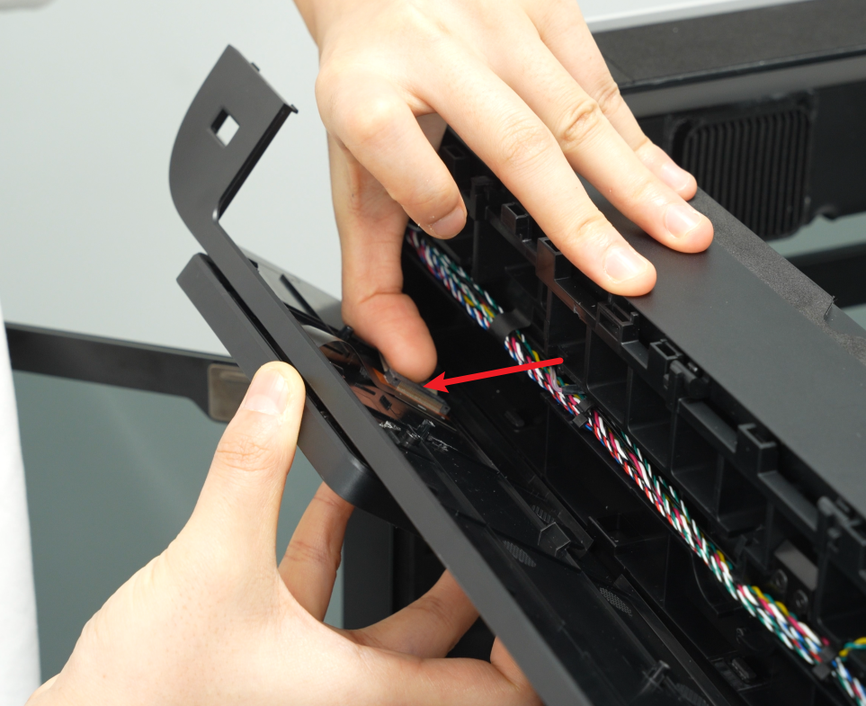

Para terminar, volvé a conectar el cable de la pantalla cerrando la traba del conector, calzá la cubierta frontal en su lugar y poné el tornillo de fijación. Antes de cerrar todo, fijate que el mecanismo se mueva suavemente y que no haya cables apretados.
