Este artículo te da las instrucciones detalladas y las notas importantes para que puedas instalar el ventilador de enfriamiento mejorado del toolhead H2D.
Contenido de la página
- Guía en video
- Instalación del ventilador de enfriamiento mejorado del toolhead
- Cómo sacar el clip del cable original
- Cómo instalar el nuevo clip del cable
- Verificación del funcionamiento
- Chequeo de interferencias mecánicas
- Chequeo de reconocimiento del dispositivo
- Lógica de activación del ventilador
- Notas finales
Antecedentes
En algunos lotes de producción, el clip del cable quedó ubicado debajo del frame XY. Para evitar que el ventilador de enfriamiento mejorado del toolhead H2D choque con el clip original (que está en la esquina superior derecha de la puerta frontal) al imprimir al tamaño máximo del modelo, este documento te explica cómo instalar el ventilador, sacar el clip original y volver a colocarlo para que la impresión no tenga sobresaltos.

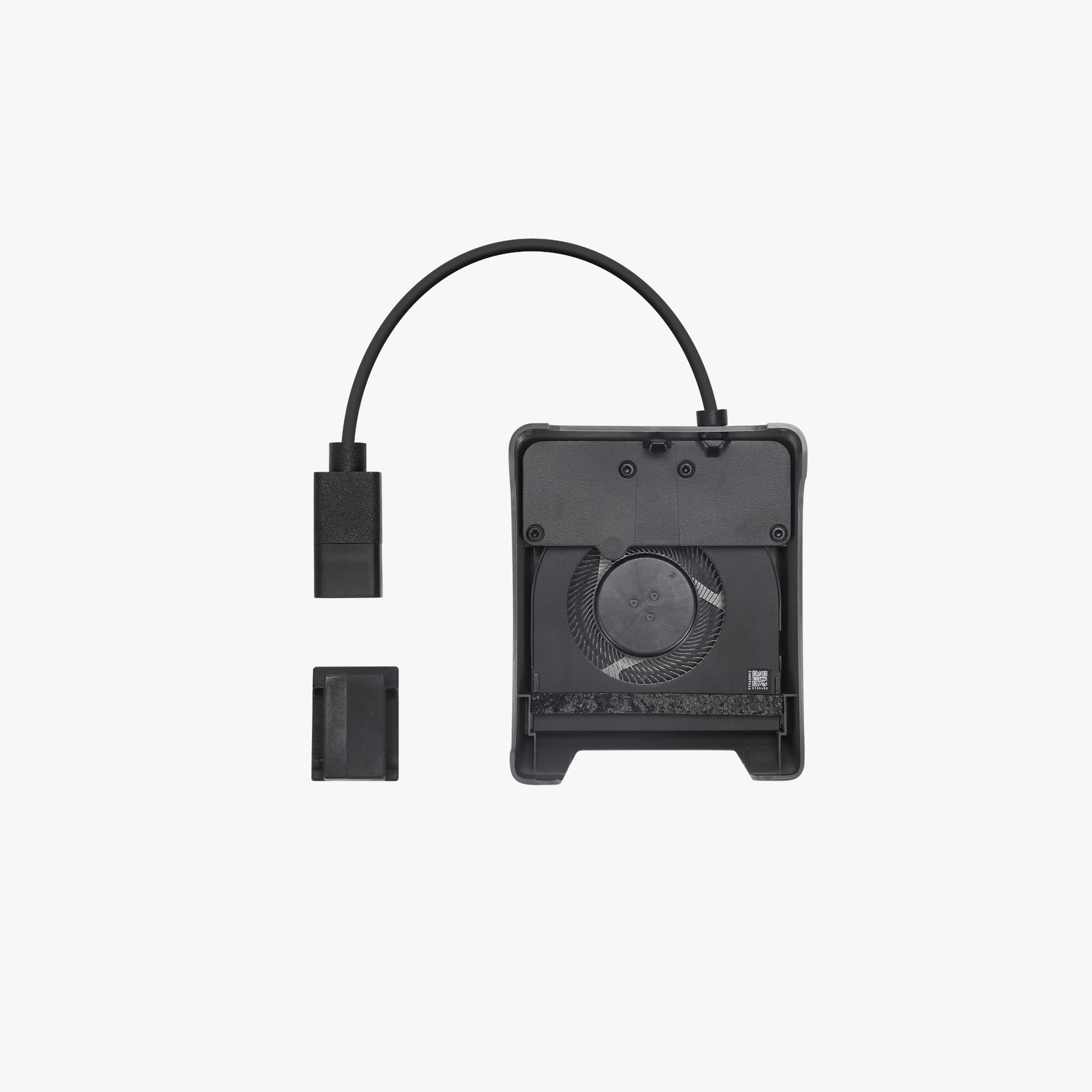

Ventilador de enfriamiento mejorado para el toolhead
Clip del cable
Guía en video
[Acá iría el video]
Instalación del ventilador de enfriamiento mejorado del toolhead
- Agarrá la parte de arriba de la tapa frontal del toolhead y tirala suavemente hacia atrás para sacarla.
- Instalá el ventilador de enfriamiento mejorado en su lugar. Asegurate de que la traba superior esté bien alineada durante la instalación para que el ventilador quede firme y no se mueva.

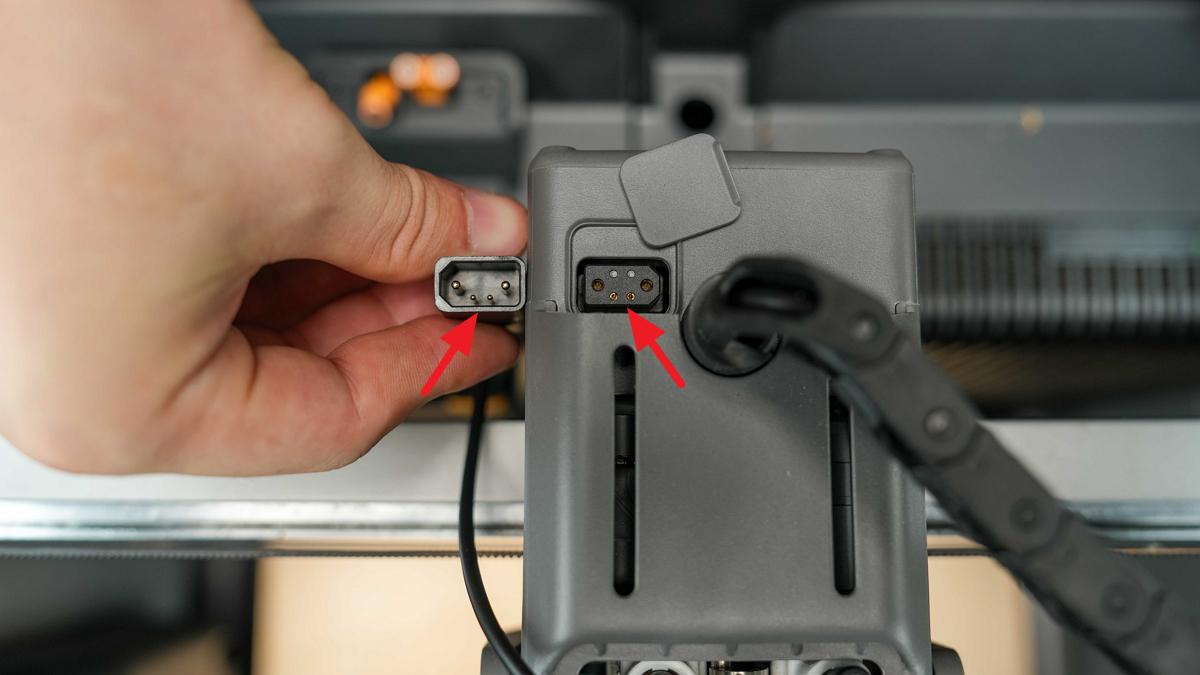

- Cuando conectes el enchufe del ventilador, fijate bien la orientación. Asegurate de que entre correctamente en el puerto para no romper nada por meterlo al revés.
Cómo sacar el clip del cable original

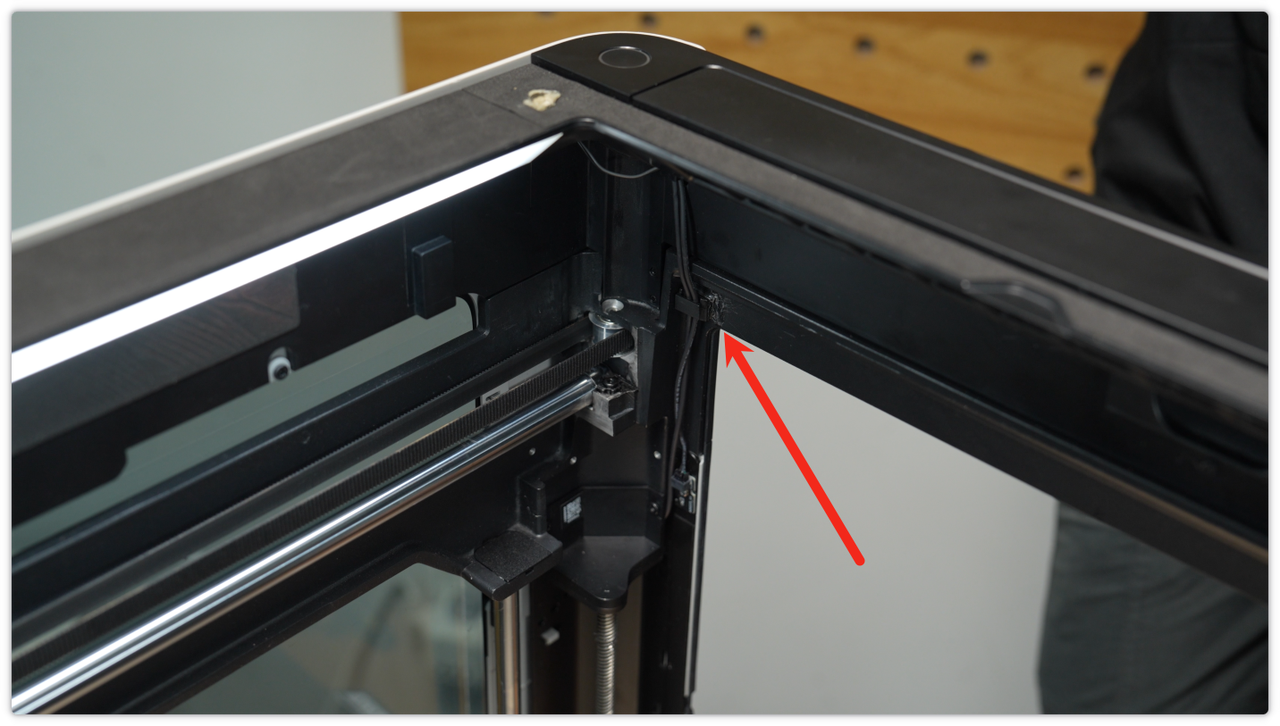

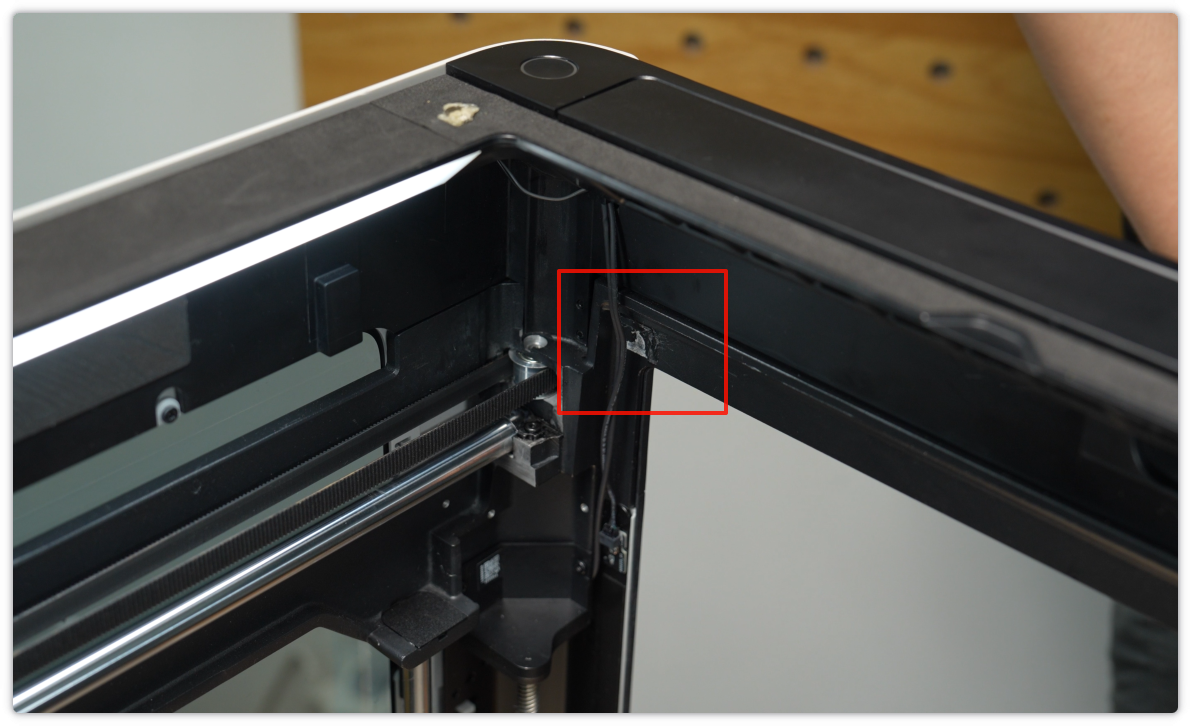

El clip del cable original está en la esquina superior derecha de la puerta frontal y puede causar interferencias con el toolhead durante movimientos extremos.

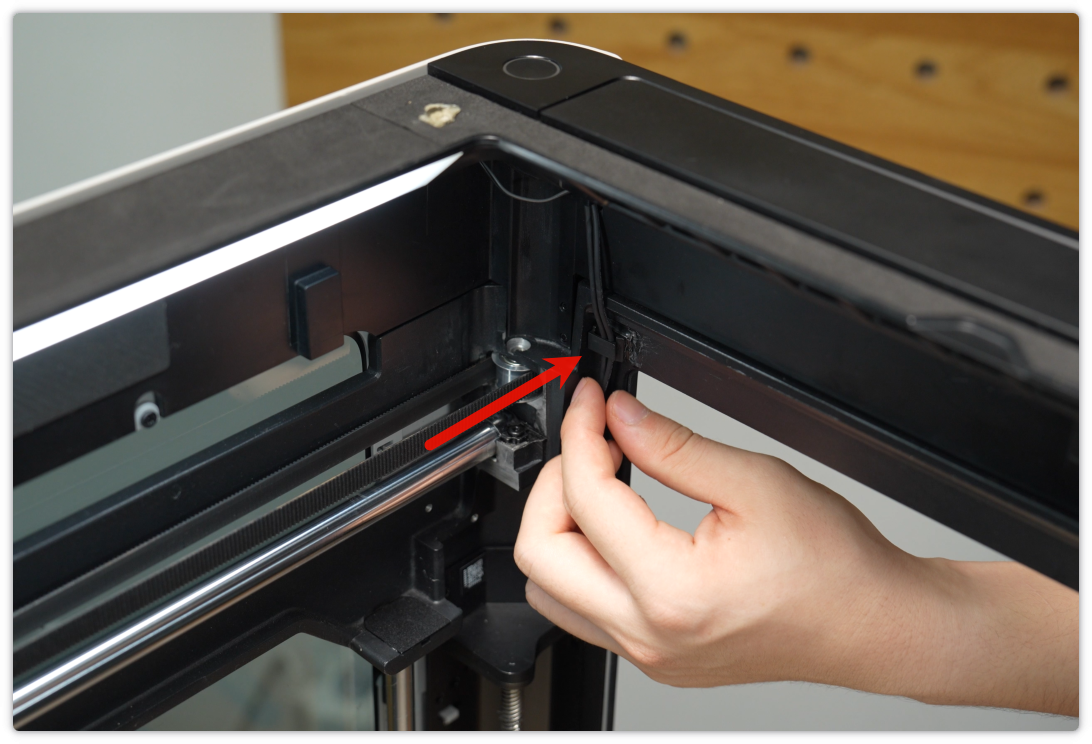

- Soltá los cables del clip original con cuidado, así evitás tironeos accidentales que puedan dañarlos.

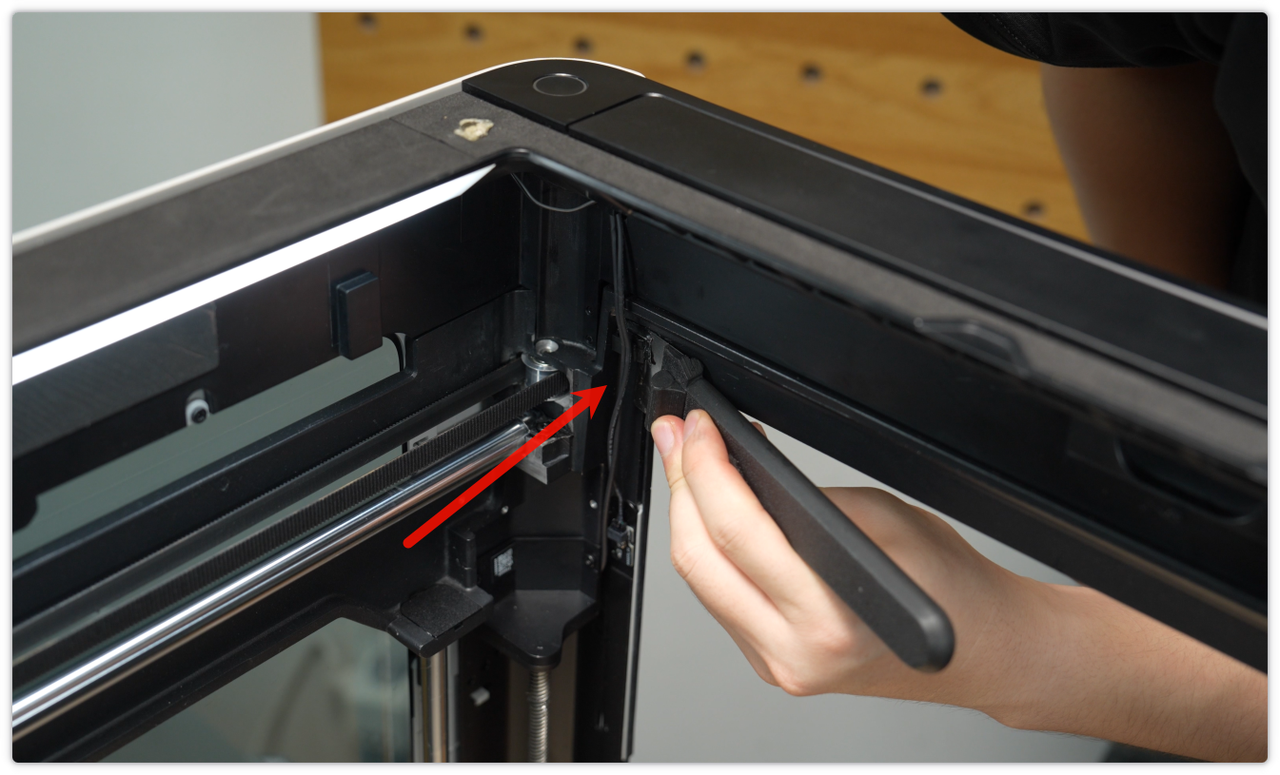

- Usá el raspador que viene incluido (o una herramienta parecida) para sacar con cuidado el clip del frame. Ojo que el borde del raspador es filoso, así que manejalo con cautela para no rayar nada.
- Después de sacar el clip, usá el raspador para limpiar bien cualquier resto de adhesivo que haya quedado en la superficie del frame, asegurándote de que quede bien liso.
Cómo instalar el nuevo clip del cable

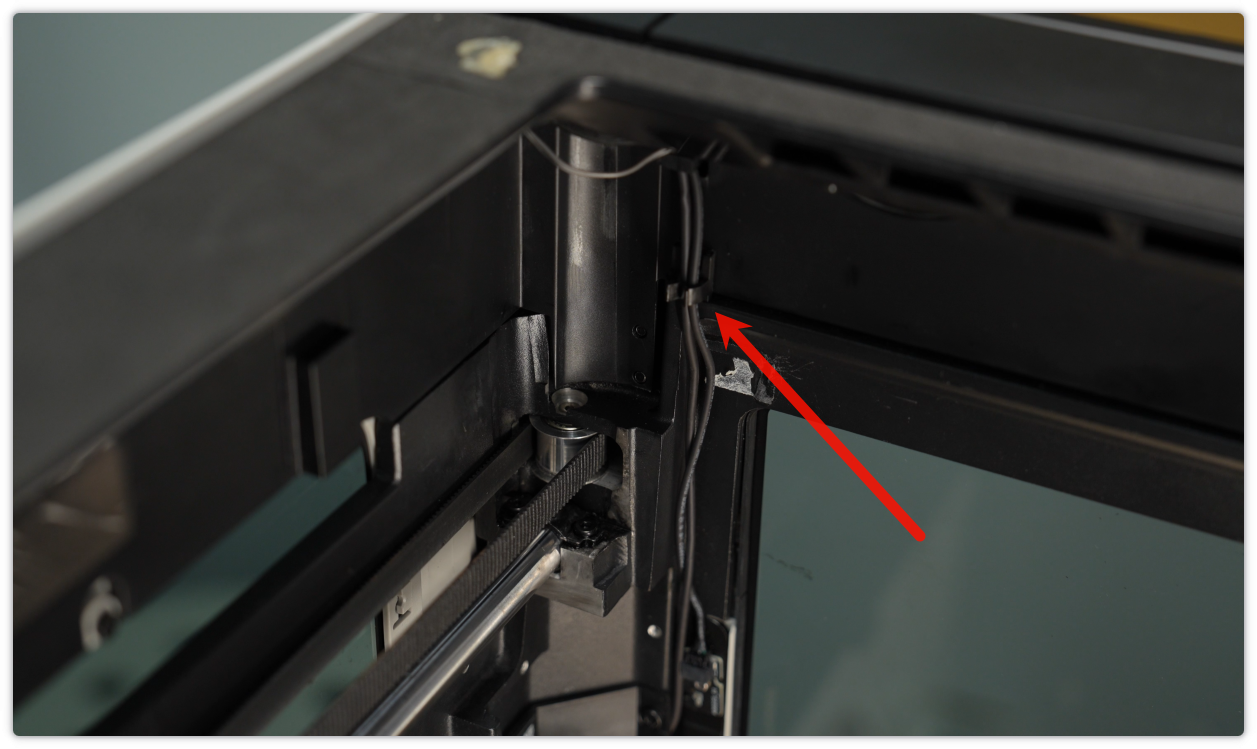

Instalá el nuevo clip del cable en la posición prefijada, arriba de donde estaba el original, y volvé a pasar los cables. Asegurate de que quede fuera del rango máximo de movimiento del toolhead para eliminar cualquier riesgo de choque.
Verificación del funcionamiento
Chequeo de interferencias mecánicas
Después de la instalación, deslizá el toolhead manualmente hasta su recorrido máximo y fijate bien si hay algún roce entre el ventilador de enfriamiento mejorado y el clip del cable. Este paso es fundamental para asegurar que la máquina funcione como corresponde.
Chequeo de reconocimiento del dispositivo

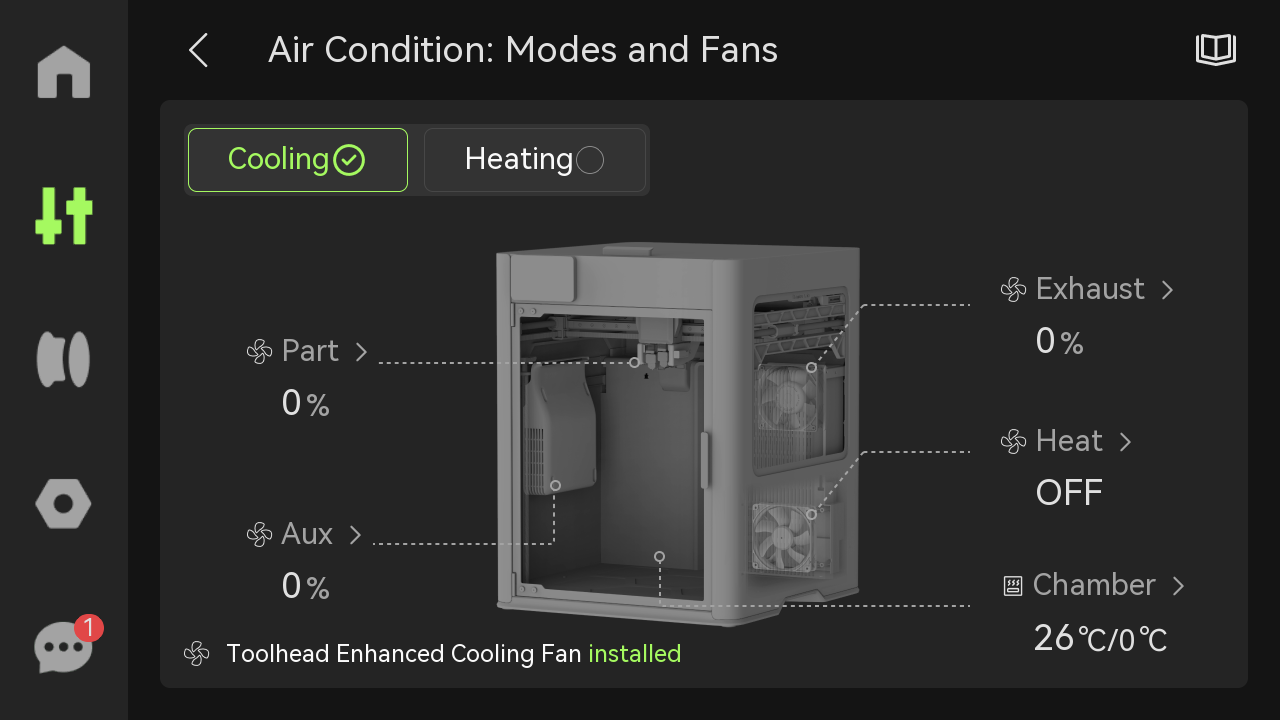

En la pantalla táctil, tocá en Control en el menú de la izquierda para abrir la pantalla de Air Management: Modes and Fan. Confirmá que en la parte de abajo de la pantalla diga: Toolhead Enhanced Cooling Fan Installed. Esto significa que la impresora reconoció el ventilador y que la instalación fue un éxito.
Lógica de activación del ventilador
El ventilador de enfriamiento mejorado del toolhead no se puede prender o apagar directamente desde la interfaz de la pantalla. Si el ventilador arranca o no, lo decide el sistema automáticamente según la temperatura de ablandamiento de los filamentos que estés usando para la impresión actual (el umbral por defecto es 50 °C):
- Si alguno de los filamentos usados tiene una temperatura de ablandamiento ≤ 50 °C (por ejemplo, materiales de baja temperatura como PLA/TPU/PVA), el sistema considera que hace falta enfriamiento extra alrededor de los engranajes del extruder y el heatbreak del hotend, por lo que el ventilador va a funcionar a máxima velocidad.
- Si todos los filamentos usados tienen una temperatura de ablandamiento > 50 °C, el sistema considera que no hace falta enfriamiento adicional y el ventilador se va a quedar apagado.
Tip (tocalo solo si es necesario)

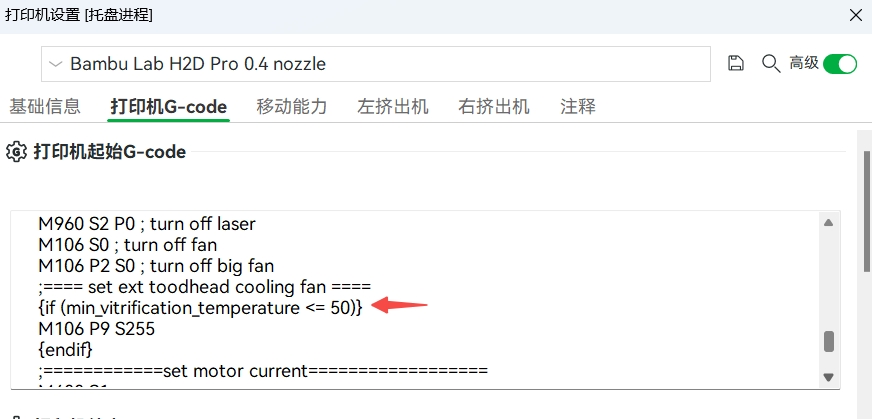

Por favor, andá a Printer Settings → Machine gcode → Machine Start gcode. Si necesitás cambiar el umbral, buscá la siguiente sentencia condicional en el gcode y reemplazá el valor con el umbral que quieras:
En general, no recomendamos andar tocando el gcode. Si no te queda otra que ajustarlo, hacé un backup de tu configuración original primero. Después de actualizar el firmware o cambiar de perfiles en el slicer, volvé a verificar el umbral para asegurarte de que siga funcionando como esperás.
Notas finales
Esperamos que esta guía detallada te haya servido y te haya resultado útil.
Si esta guía no soluciona tu problema, por favor abrí un ticket técnico; vamos a responder tus dudas y darte una mano. Si tenés alguna sugerencia o comentario sobre esta Wiki, dejanos un mensaje en el área de comentarios. ¡Gracias por el aguante y por estar atento!
