Esta guía te explica el procedimiento detallado para reemplazar el sensor Eddy del nozzle en tu impresora Bambu Lab equipada con el sistema H2D. Seguí los pasos con cuidado para asegurar una instalación correcta y mantener la precisión de la máquina.
Recordatorio importante

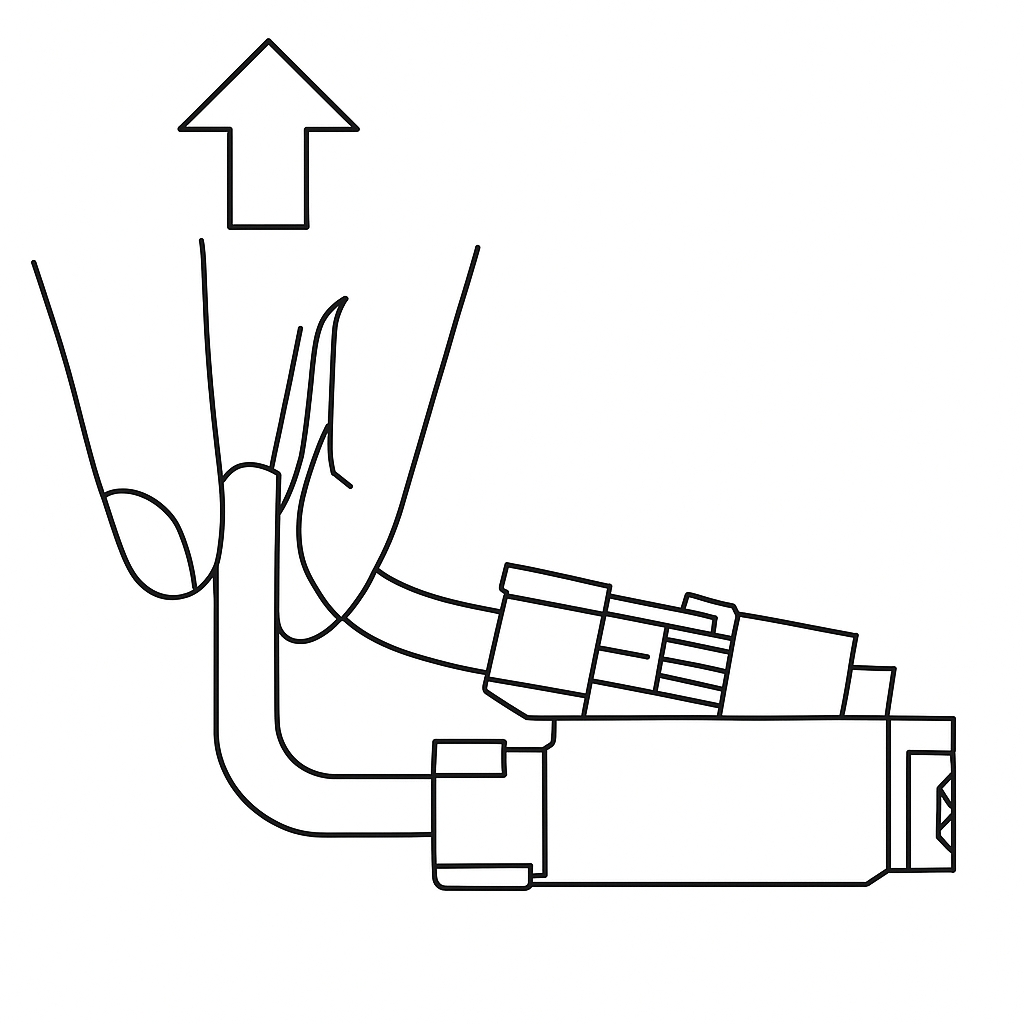

Los conectores de la bobina del sensor eddy en el H2D presentan este diseño de conector compacto. Al retirar el conector, por favor sujetá la base del mismo con la mano y levantalo derecho hacia arriba, de forma perpendicular a la superficie del PCB, para destrabarlo. Nunca apliques fuerza en dirección horizontal para evitar dañar el conector.
Sensor Eddy del nozzle izquierdo/derecho
El sensor eddy del nozzle izquierdo está montado en la parte trasera del riel de elevación del nozzle, y la bobina eddy del nozzle derecho está montada en la parte superior del hotend derecho.
Los repuestos para el sensor eddy del nozzle izquierdo incluyen:
- Sensor eddy del nozzle izquierdo × 1
- Tornillo BT2x6 (para asegurar el sensor eddy del nozzle izquierdo) × 1
Los repuestos para el sensor eddy del nozzle derecho incluyen:
- Sensor eddy del nozzle derecho × 1
- Tornillo BT2×5 (para asegurar el cable FPC del sensor del cabezal) × 2
- Tornillo M2×5 (para asegurar el sensor eddy del nozzle derecho) × 2
Cuándo usar
- El sensor eddy del nozzle está dañado.
- El soporte técnico de Bambu Lab confirma que es necesario el reemplazo.
Herramientas y materiales necesarios
- Nuevo sensor eddy del nozzle izquierdo/derecho (reemplazá el sensor correspondiente según sea necesario).
- Llave Allen H2.0
- Llave Allen H1.5
Especificaciones y cantidades de tornillos involucrados en el reemplazo del sensor eddy del nozzle izquierdo del H2D (se recomienda guardar bien los tornillos quitados para evitar pérdidas):
- BT3x8: Fija el conducto de aire del ventilador de enfriamiento de capa (Cantidad: 4).
- BT3x20: Fija el ventilador de enfriamiento de capa (Cantidad: 2).
- BT2.6x8: Fija el ventilador de enfriamiento de capa (Cantidad: 2).
- M1.6x4: Fija la placa de conexión del extruder (Cantidad: 2).
- M2x5: Fija el conducto de aire izquierdo del ventilador de enfriamiento del hotend (Cantidad: 1).
- M2.5x2: Fija el soporte del imán del bloqueador de nozzle (Cantidad: 2).
- BT2x6: Fija el sensor eddy del nozzle izquierdo (Cantidad: 1).
Especificaciones y cantidades de tornillos involucrados en el reemplazo del sensor eddy del nozzle derecho del H2D:
- BT3x8: Fija el conducto de aire del ventilador de enfriamiento de capa (Cantidad: 4).
- BT3x20: Fija el ventilador de enfriamiento de capa (Cantidad: 2).
- BT2.6x8: Fija el ventilador de enfriamiento de capa (Cantidad: 2).
- M1.6x4: Fija la placa de conexión del extruder (Cantidad: 2).
- MG2.5x19x5: Fija el cortador de filamento derecho (Cantidad: 1).
- M2.5x7: Fija la guía de filamento del extruder dual (Cantidad: 3).
- BT2x6: Fija la guía de filamento del extruder dual (Cantidad: 1).
Advertencia de seguridad
¡IMPORTANTE! Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo trabajos en la electrónica y los cables del cabezal. Realizar tareas con la impresora encendida puede resultar en un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar piezas, incluido el hotend. Esto expone cables y componentes eléctricos que podrían entrar en cortocircuito si hacen contacto entre sí, con otro metal o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar problemas adicionales.
Por lo tanto, es fundamental apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y eficaz. Si tenés dudas o preguntas sobre cómo seguir esta guía, te recomendamos enviar un ticket técnico sobre tu problema y haremos lo posible para responder rápido y darte la asistencia que necesitás.
Reemplazo del sensor eddy del nozzle izquierdo
Retiro del sensor eddy del nozzle izquierdo

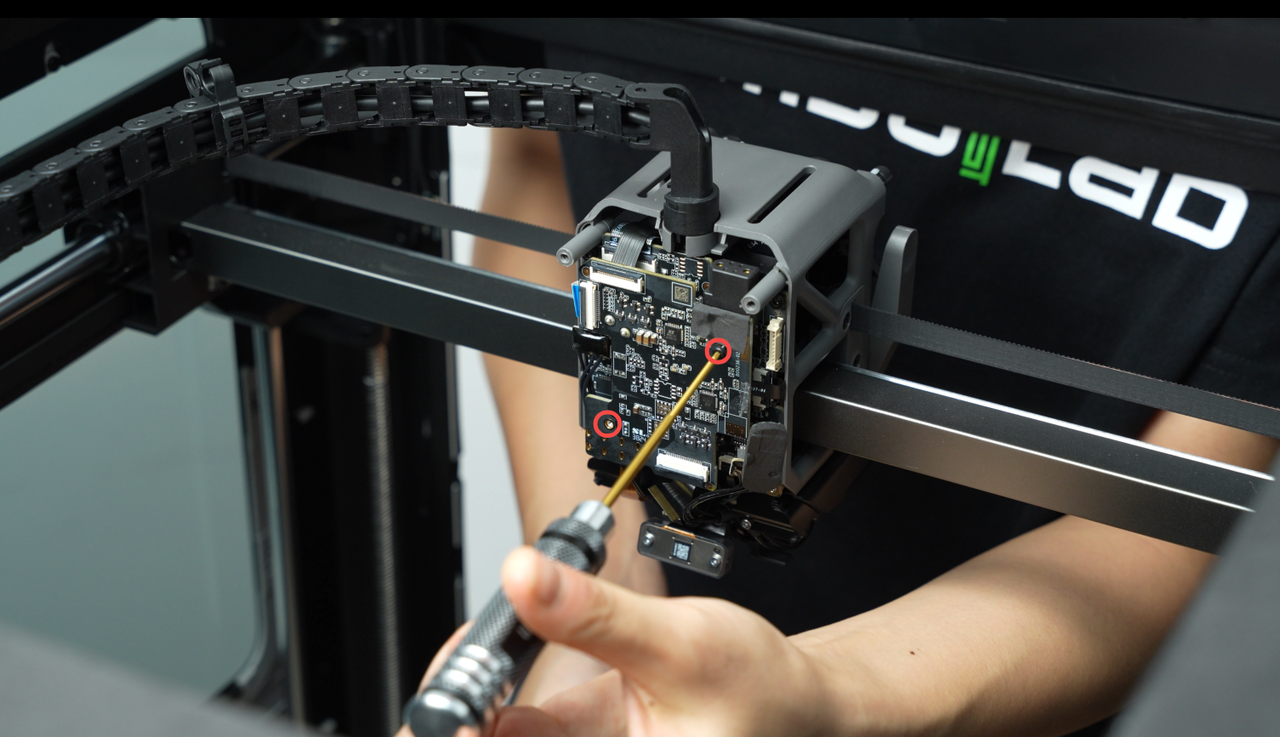

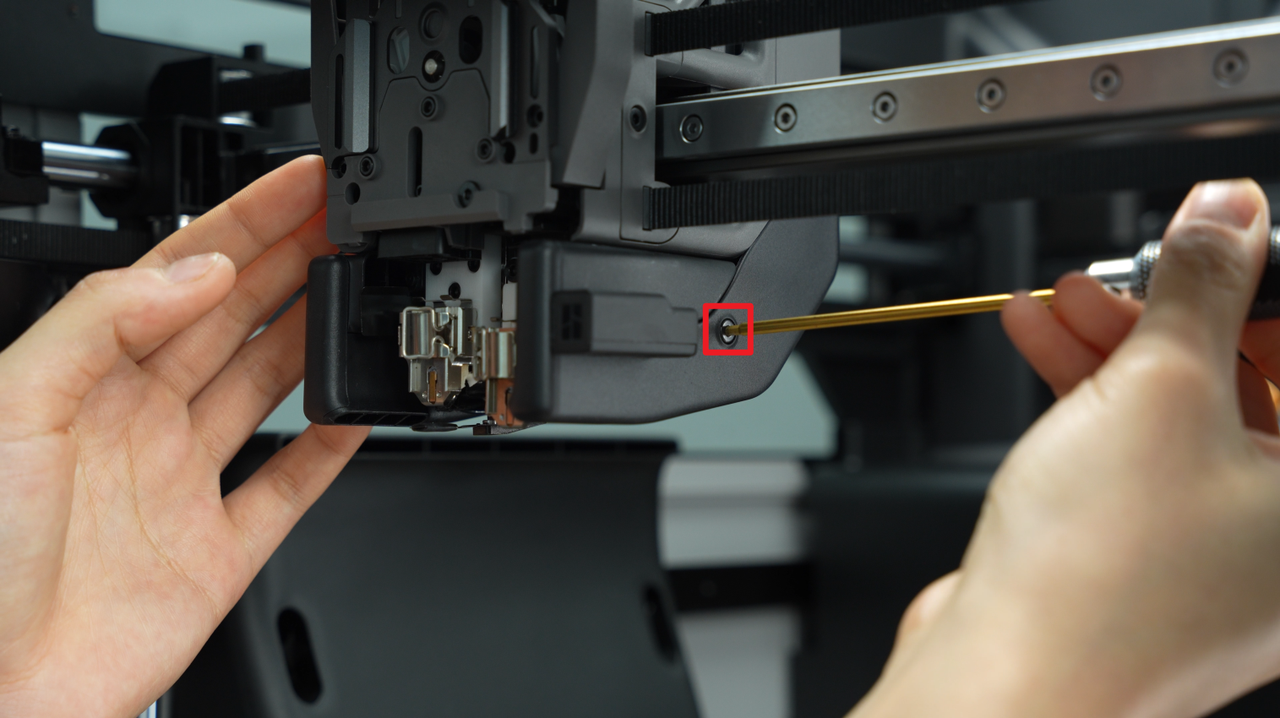

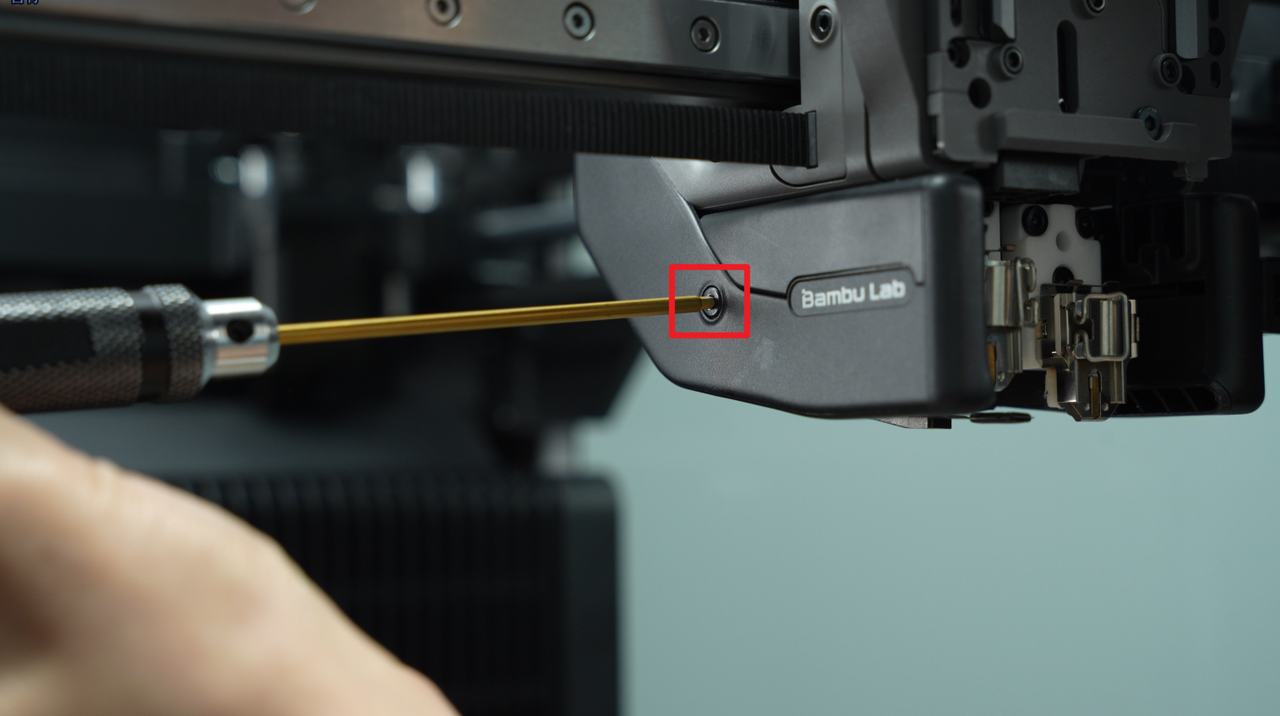

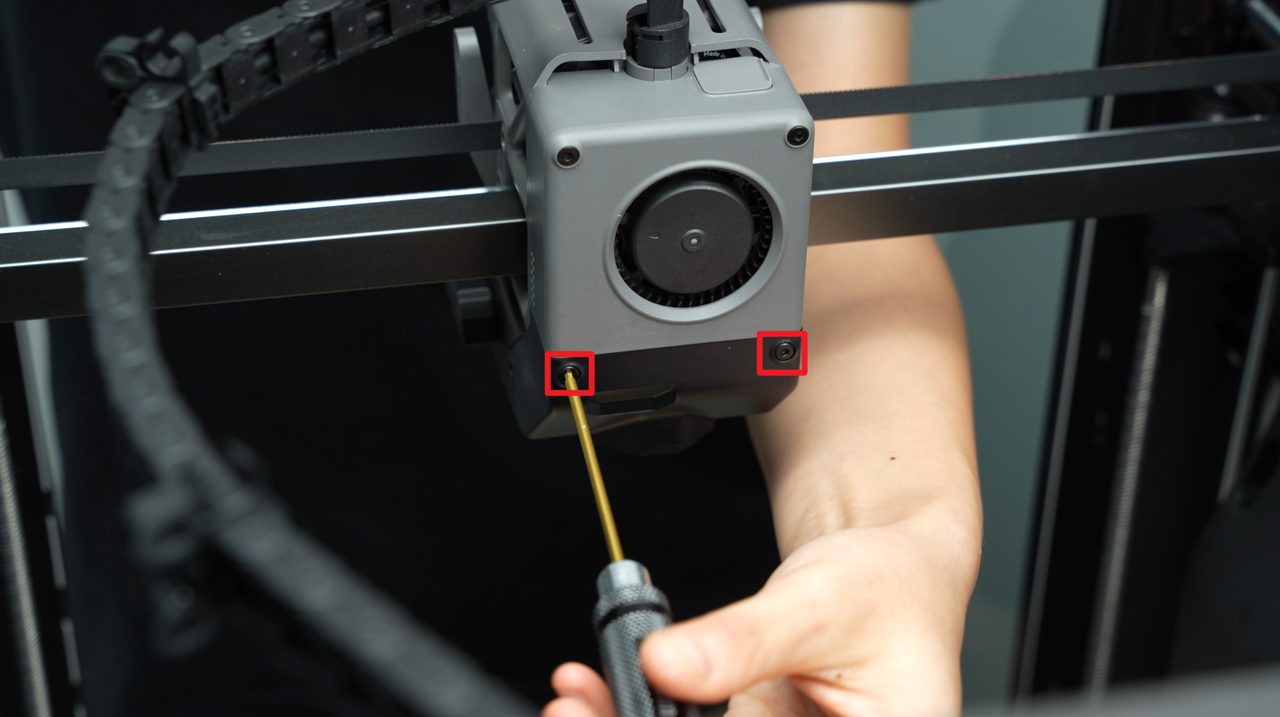

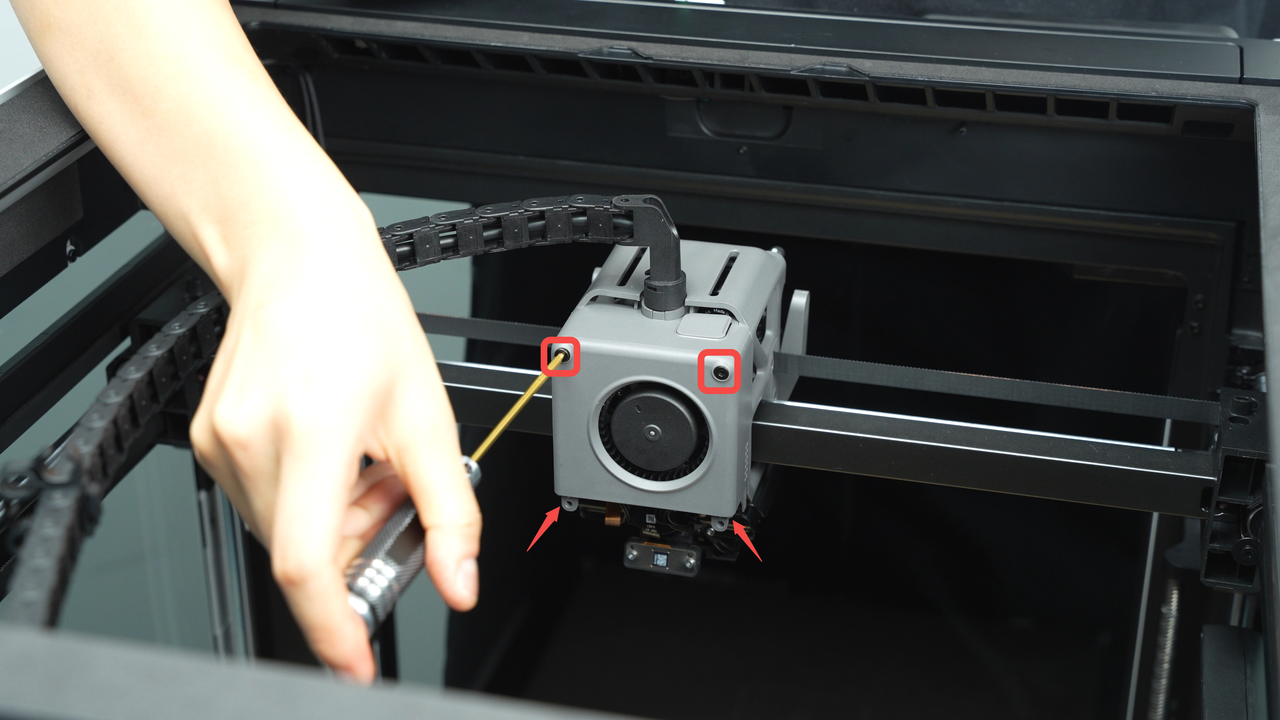

Paso 1: Retirá la placa de conexión del extruder. Para facilitar la desconexión del cableado del sensor eddy, seguí los pasos de retiro de la placa de conexión del extruder en la guía correspondiente de la Wiki.
Paso 2: Retirá el hotend izquierdo y el conducto de aire del ventilador de enfriamiento del hotend izquierdo. Primero, verificá si el bloqueador de flujo está posicionado en la parte inferior del hotend derecho. Si está en el izquierdo, podría doblar el resorte al sacarlo. Mové manualmente la palanca para pasar el bloqueador al lado derecho. Asegurate de que la cola del bloqueador se adhiera firmemente al imán del soporte derecho.

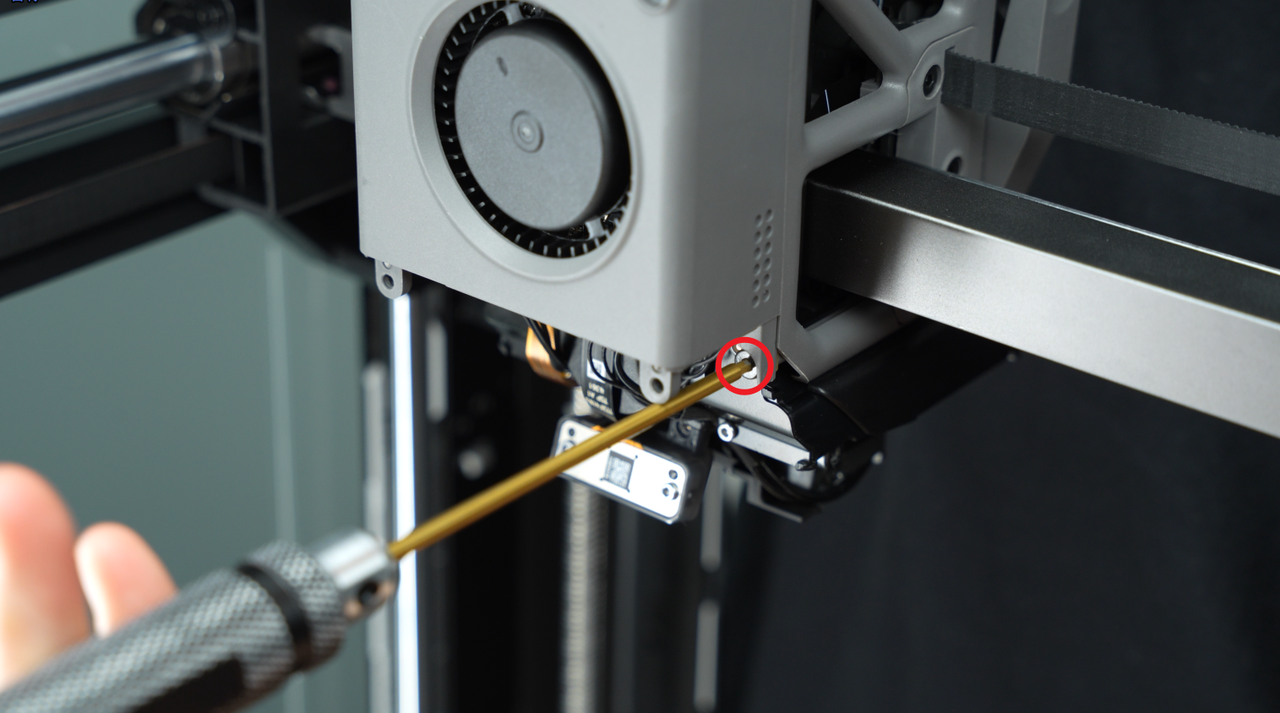

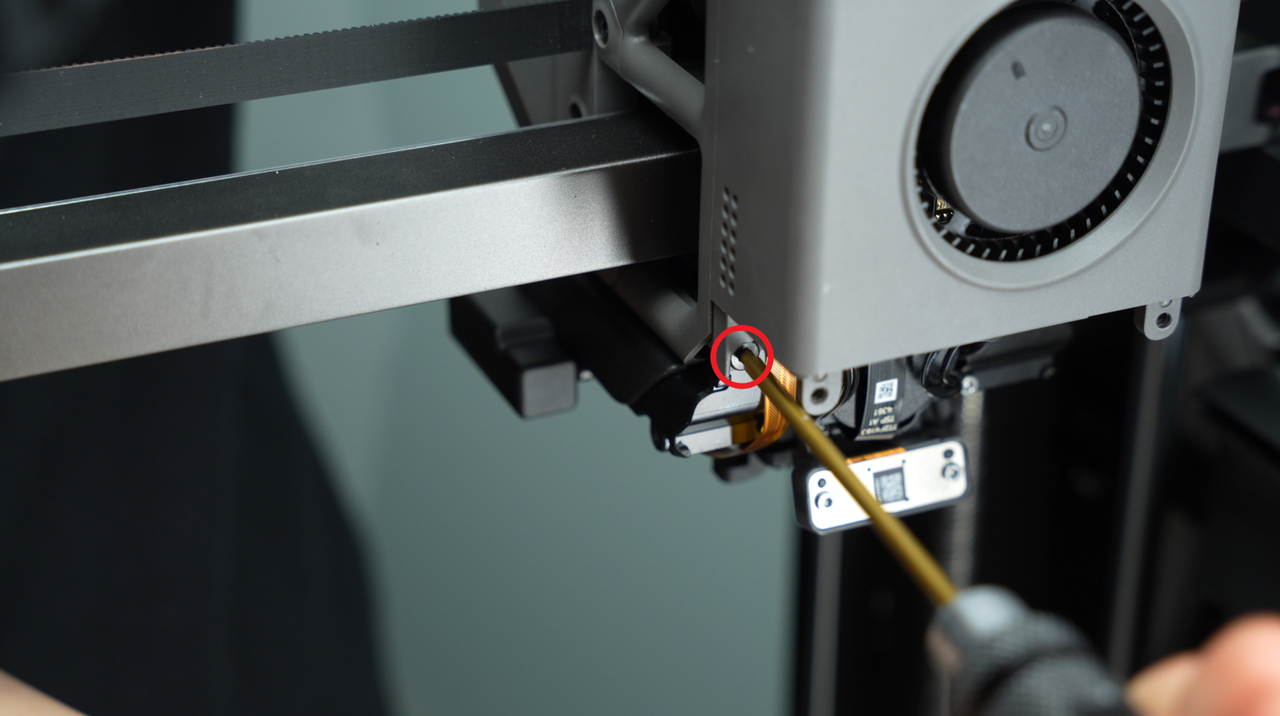

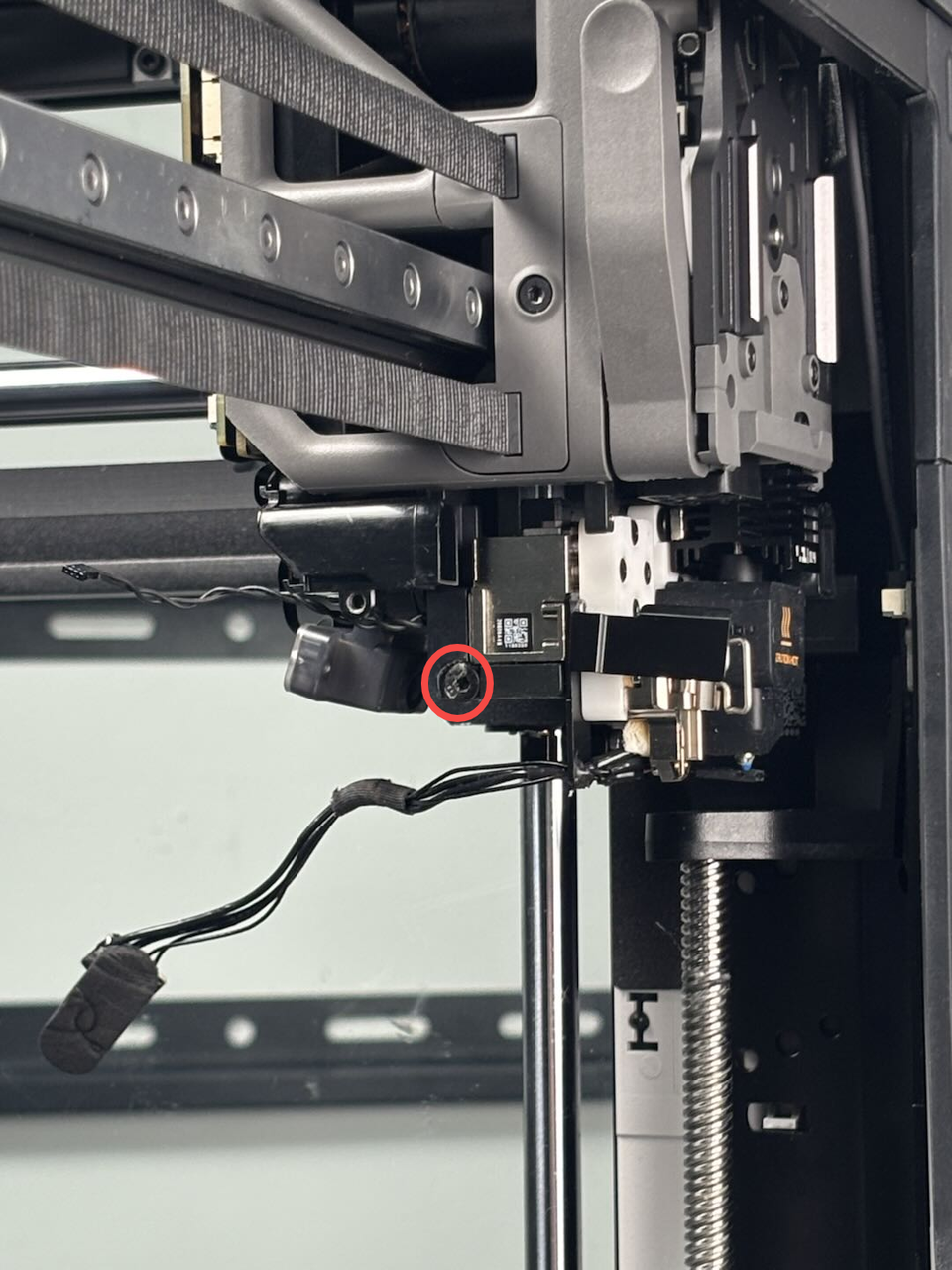

Retirá la funda de silicona del hotend, soltá el pestillo y desmontá el hotend izquierdo. Usá una llave Allen H2.0 para sacar el tornillo M2x5 que sujeta el conducto de aire y extraelo.

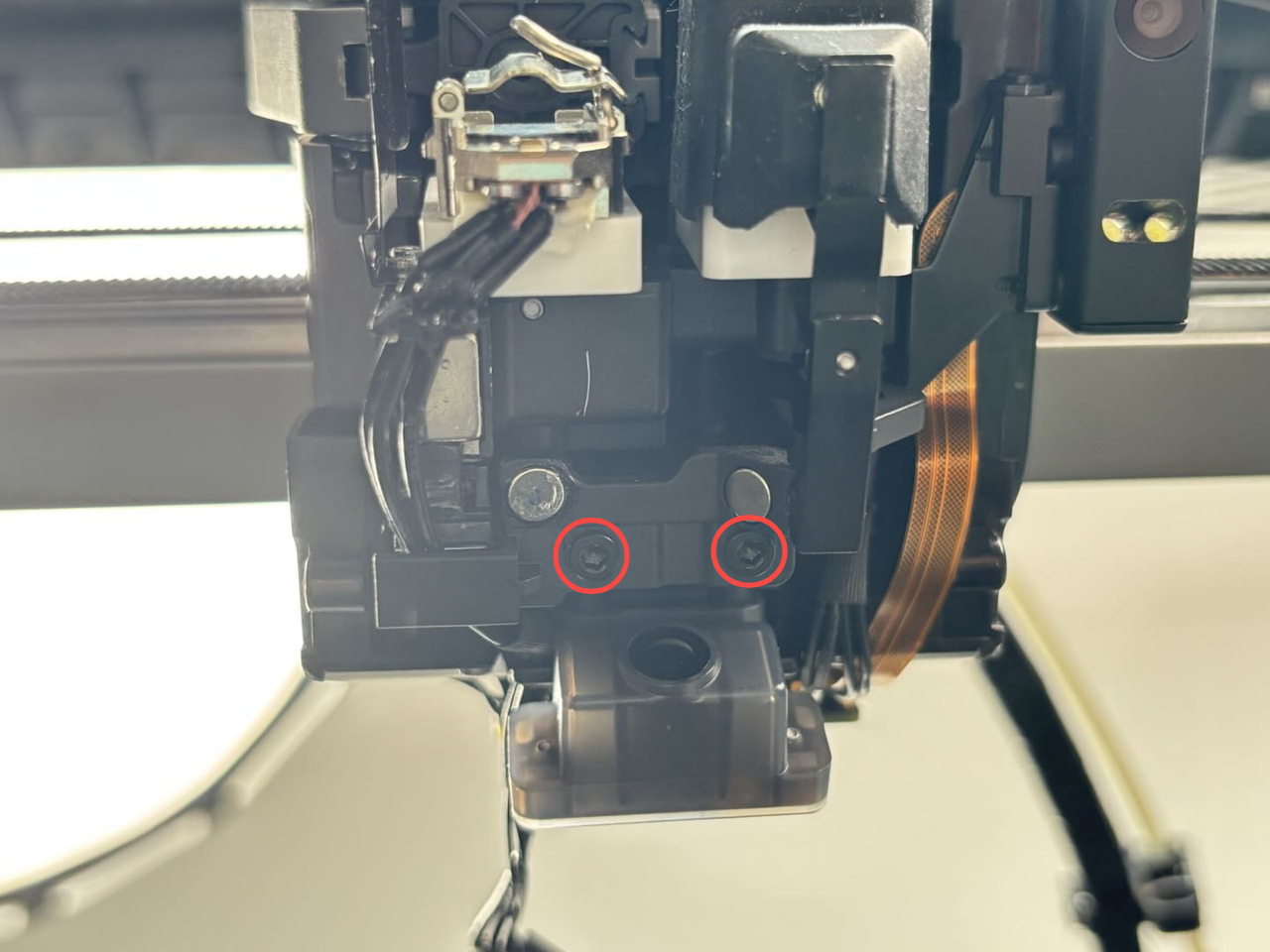

Paso 3: Retirá el soporte del imán del bloqueador de flujo. Para mejorar el acceso, podés sacar este soporte usando la llave Allen H2.0 para desatornillar los dos tornillos M2.5x2.
Paso 4: Retirá el sensor del nozzle izquierdo. Sacá la cinta que cubre la interfaz del sensor. El enchufe debe levantarse diagonalmente respecto al plano, no tirando a lo largo del mismo.

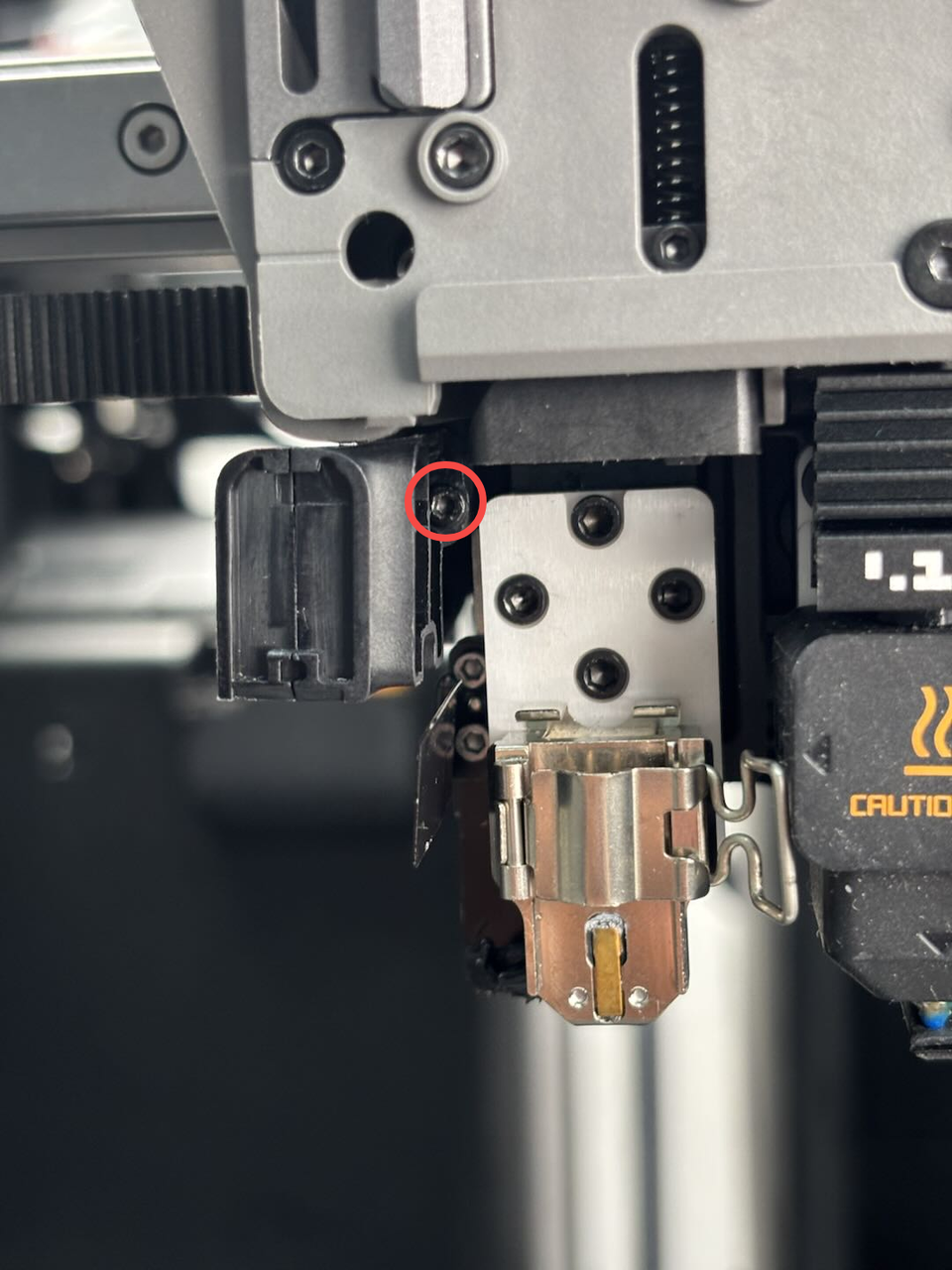

El cable del sensor está trabado en la ranura del ventilador. Tenés que sacar el cable de la ranura derecha primero y luego tirarlo hacia afuera del cabezal. Usá la llave Allen H2.0 para sacar el tornillo de fijación BT2x6. Como de fábrica viene con un poco de pegamento, es posible que tengas que hacer un poquito de fuerza para sacar la bobina eddy lateralmente. Al instalar la nueva, no hace falta poner pegamento.
Instalación del sensor eddy del nozzle izquierdo
Paso 1: Instalá el sensor eddy del nozzle izquierdo. Limpiá cualquier resto de adhesivo verde con un raspador para no afectar la precisión. Insertá el nuevo sensor y colocá el tornillo con la llave Allen H2.0 sin apretarlo del todo. Prepará una hoja de papel A4 y doblala al medio.
La luz entre el sensor eddy y el deslizador de elevación debe ser de aproximadamente 0.2 mm (el grosor de la hoja A4 doblada). Insertá el papel, sujetá el sensor con la mano y verificá que el papel se deslice con una ligera resistencia. Si está bien, ajustá el tornillo completamente manteniendo el sensor firme para que no se mueva. Luego retirá el papel.
Pasá el cable por la ranura pequeña, alineá el conector con el lado metálico hacia arriba y enchufalo plano en el puerto de la placa TH. Aseguralo con cinta.
Paso 2: Instalá el soporte del imán del bloqueador de nozzle. Alinealo con los agujeros y ajustá los dos tornillos con la llave Allen H2.0.
Paso 3: Instalá el conducto de aire y el hotend izquierdo. Volvé a colocar el conducto, aseguralo con el tornillo usando la llave Allen H1.5, reinstalá el hotend, cerrá los clips y poné la funda de silicona.
Paso 4: Instalá la placa de conexión del extruder. Seguí los pasos de instalación de la guía correspondiente en la Wiki.
Reemplazo del sensor eddy del nozzle derecho
Retiro del sensor eddy del nozzle derecho
Paso 1: Retirá la guía de filamento del extruder dual. Consultá la guía específica en la Wiki para este paso.
Paso 2: Retirá la placa de conexión del extruder. Consultá la guía correspondiente para el desmontaje.
Paso 3: Retirá el sensor eddy del nozzle derecho. Usá la llave Allen H2.0 para sacar los dos tornillos de la guía y quitala. Luego, usá la llave Allen H1.5 para sacar los dos tornillos que sujetan el sensor eddy derecho.
Despegá la cinta del conector y empujalo plano a lo largo de su plano para soltarlo. El cable está sujeto en los clips del ventilador; liberalo de ambos clips (izquierdo y derecho) y sacalo del cabezal. Podés retirar primero el cable del conjunto de calentamiento del hotend izquierdo para liberar espacio y pasar el cable del sensor por debajo del cable FPC de la cámara.
Instalación del sensor eddy del nozzle derecho
Paso 1: Instalá el nuevo sensor. Pasá el conector por el agujerito del extruder, alineá el sensor y ajustá los dos tornillos con la llave Allen H1.5. Colocá la guía y ajustá sus tornillos con la llave Allen H2.0.
Insertá el cable en los clips correspondientes, pasalo por debajo del conector de la cámara e insertalo bajo la tapa del motor de elevación. Presioná el conector en la placa TH con la superficie metálica hacia arriba y volvé a poner la cinta.
Paso 2: Instalá la placa de conexión del extruder. Realizá la instalación siguiendo la guía de la Wiki.
Paso 3: Instalá la guía de filamento del extruder dual. Completá el armado siguiendo la guía de la Wiki.
Verificación de funcionamiento
Prendé la impresora y ya debería estar lista para imprimir.
Notas finales
Esperamos que esta guía detallada te haya resultado útil e informativa para el mantenimiento de tu equipo.
