En esta página te explicamos cómo reemplazar el cable de conexión de la cámara de monitoreo en caso de que esté dañado.
Contenidos de la página
- Cámara de monitoreo
- Cuándo reemplazarla
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Reemplazo del conector de la cámara de monitoreo
- Cómo sacar el conector de la cámara
- Cómo instalar el conector de la cámara
- Verificación del funcionamiento
- Tipos de tornillos
- Notas finales
Consejo de privacidad: Por favor, asegurate de que la cámara esté bien instalada para que el campo de visión apunte correctamente hacia el interior de la impresora. Así vas a evitar problemas de detección de la build plate o los nozzle.
Cámara de monitoreo
La cámara de monitoreo está instalada adentro de la impresora y te permite controlar el proceso de impresión en tiempo real a través de Bambu Studio y Bambu Handy. También soporta funciones como la detección de "espagueti".
Repuestos para la cámara de monitoreo:
- Cámara de monitoreo × 1
- Conector de la cámara de monitoreo (no hace falta cambiarlo si no está dañado) × 1
- Tornillos M3x6 × 2
Cuándo reemplazarla
Cuando el conector de la cámara de monitoreo esté roto o dañado.
Nota: Esta wiki solo da instrucciones sobre cómo cambiar el cable. Si la cámara está dañada y tenés que cambiarla, por favor fijate en este otro link de la wiki.
Herramientas y materiales necesarios
- Nueva cámara de monitoreo
- Llave Allen H2.0
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental que apagues la impresora antes de hacer cualquier mantenimiento, incluyendo trabajos en la electrónica o en los cables del cabezal. Si hacés estas tareas con la impresora prendida, podés causar un cortocircuito, dañando los componentes electrónicos y poniendo en riesgo tu seguridad.
Durante el mantenimiento, quizás tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí, con el metal o con otros componentes mientras la máquina sigue prendida. Esto puede terminar dañando la electrónica de la impresora y trayendo más problemas.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de empezar. Si tenés dudas, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para responderte rápido y darte una mano.
Reemplazo del conector de la cámara de monitoreo
Cómo sacar el conector de la cámara
Paso 1: Sacar la tapa de la placa AP

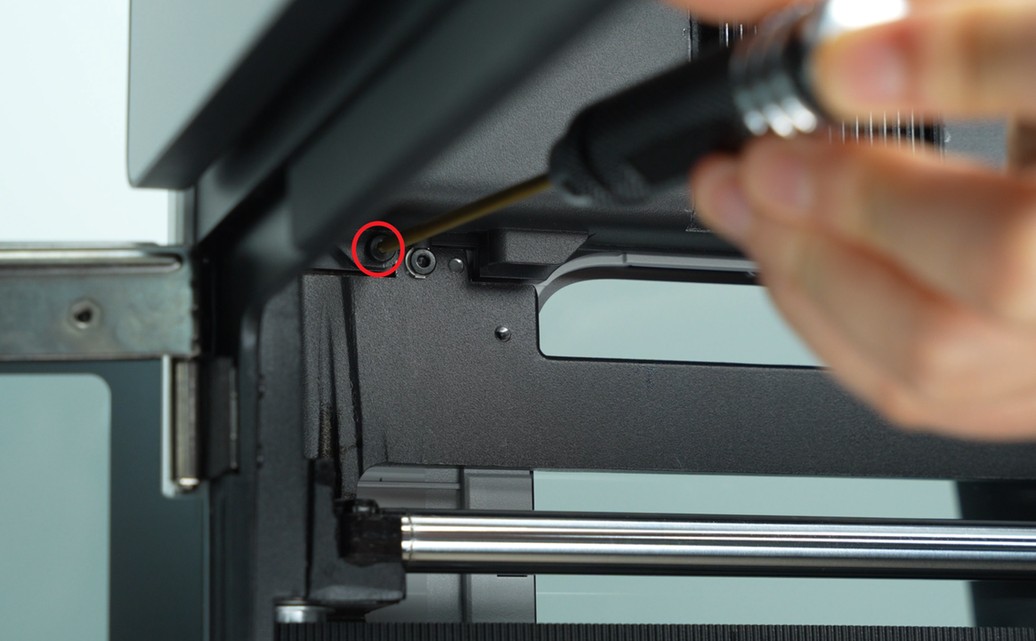

Usá una llave Allen H2.0 para sacar el tornillo de fijación (BT2.6x8) y después retirá la tapa de la placa AP desde el costado cercano a la puerta frontal.
Paso 2: Sacar el panel lateral izquierdo
Podés sacar el panel lateral izquierdo siguiendo la guía de la Wiki: "reemplazo del panel lateral con ventana de vidrio".
Paso 3: Sacar la cámara de monitoreo

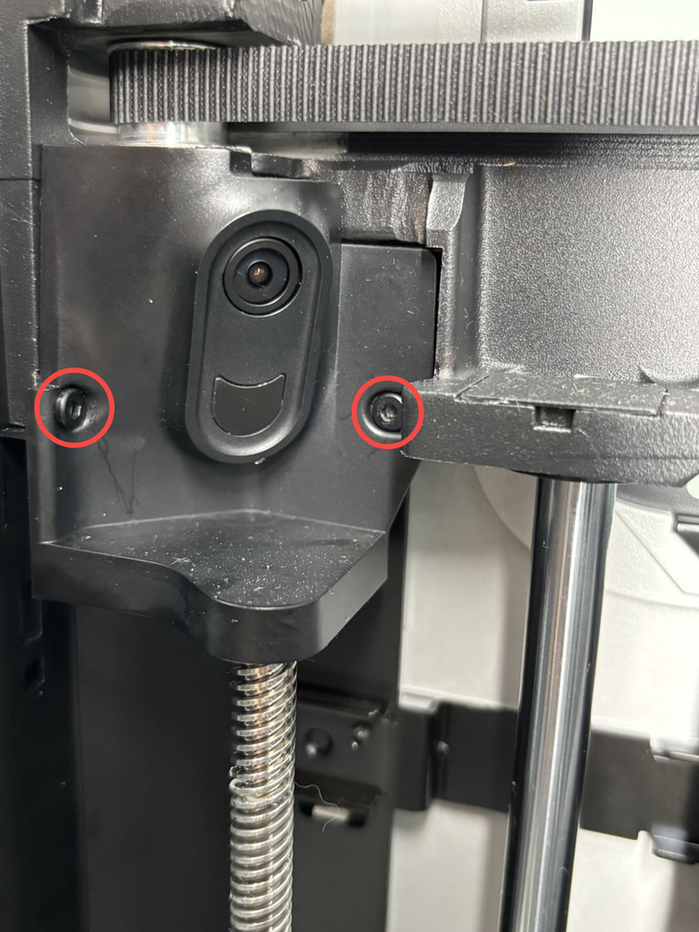

Usá la llave Allen H2.0 para sacar los dos tornillos de fijación (M3x6) y después retirá la cámara desde el lado cercano a la puerta frontal. Levantá la traba negra que está sobre el conector de la cámara y tirá del conector para sacarlo.
Paso 4: Sacar el conector de la cámara de monitoreo

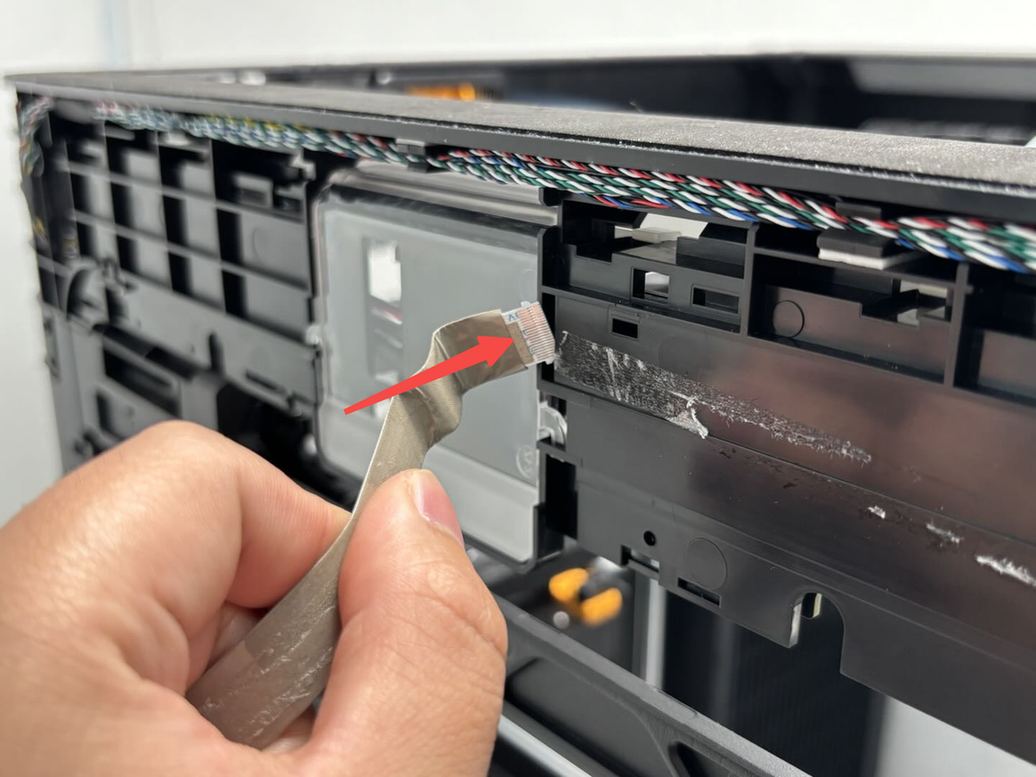

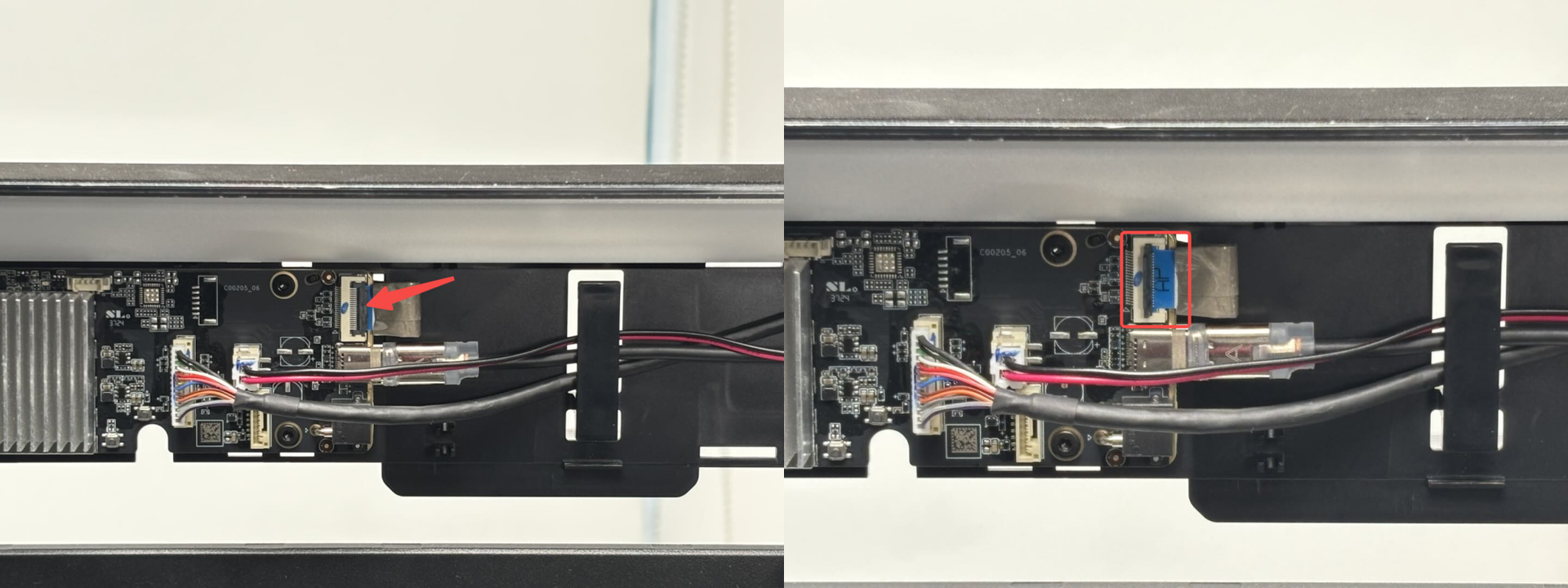

Soltá la traba que conecta el cable de la cámara a la placa AP y después retirá el conector de la interfaz en la placa AP. Después, pasá el conector por el agujerito del marco superior y despegalo de la impresora para terminar de sacarlo.
Cómo instalar el conector de la cámara
Paso 1: Conectar la placa AP

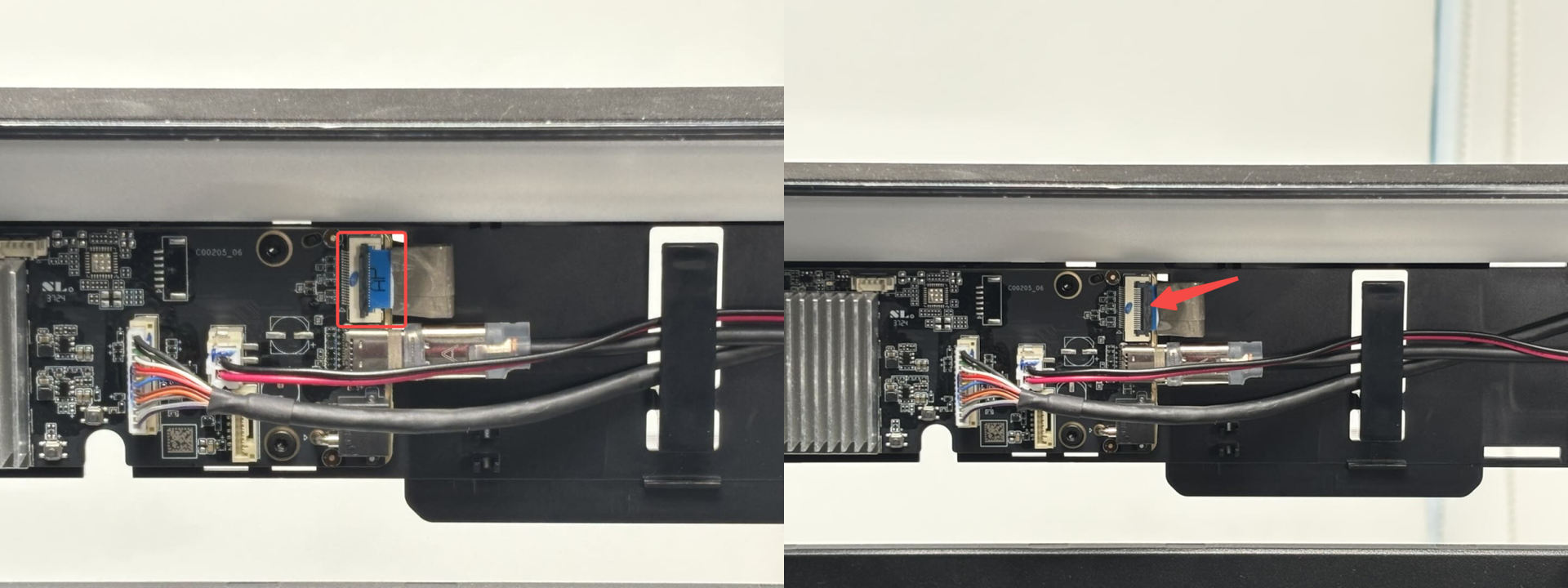

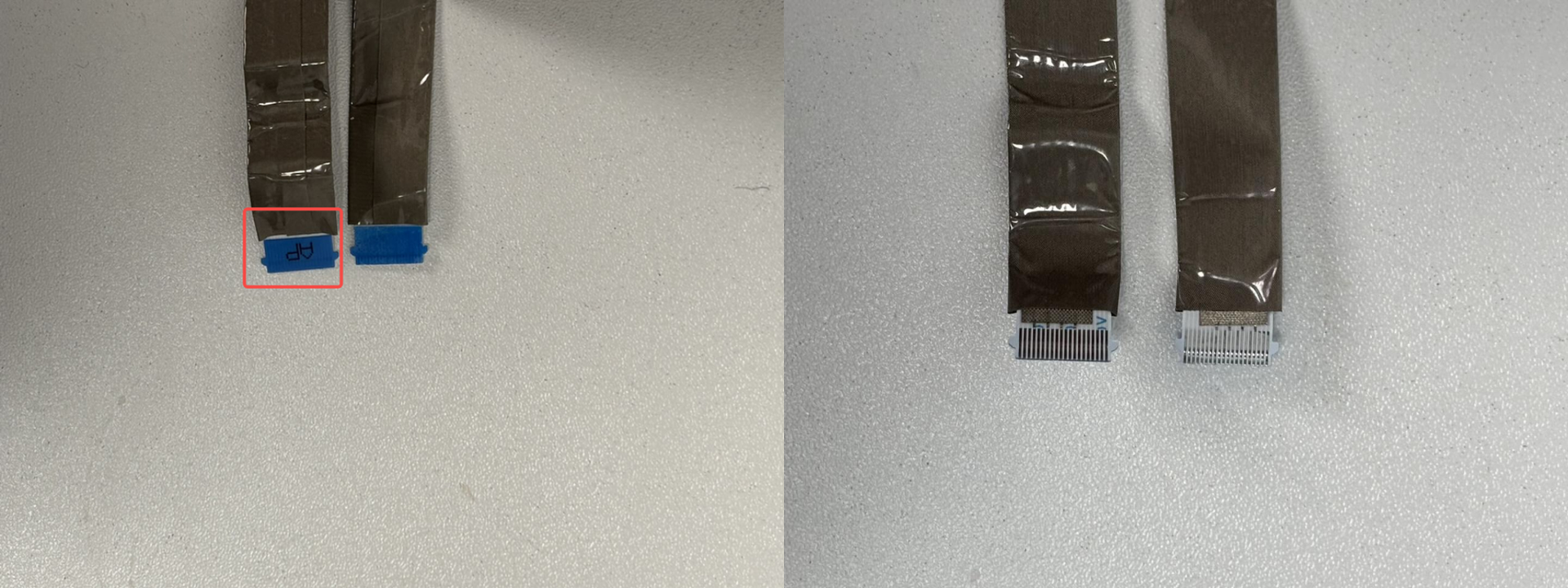

Al instalar el conector, prestá atención a la dirección. Vas a ver que dice "AP" en un extremo; ese es el que va conectado a la placa AP. Pasá ese extremo por el marco superior, insertalo en la placa y cerrá la traba.

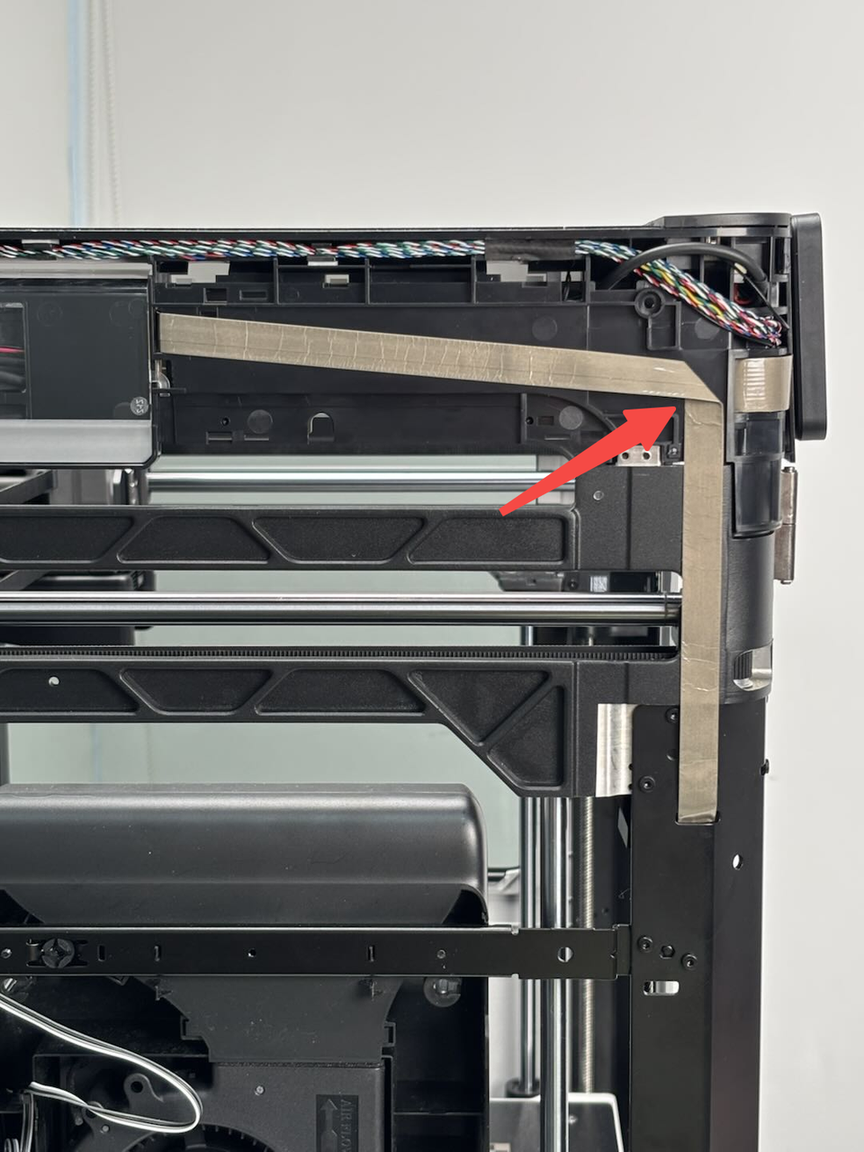

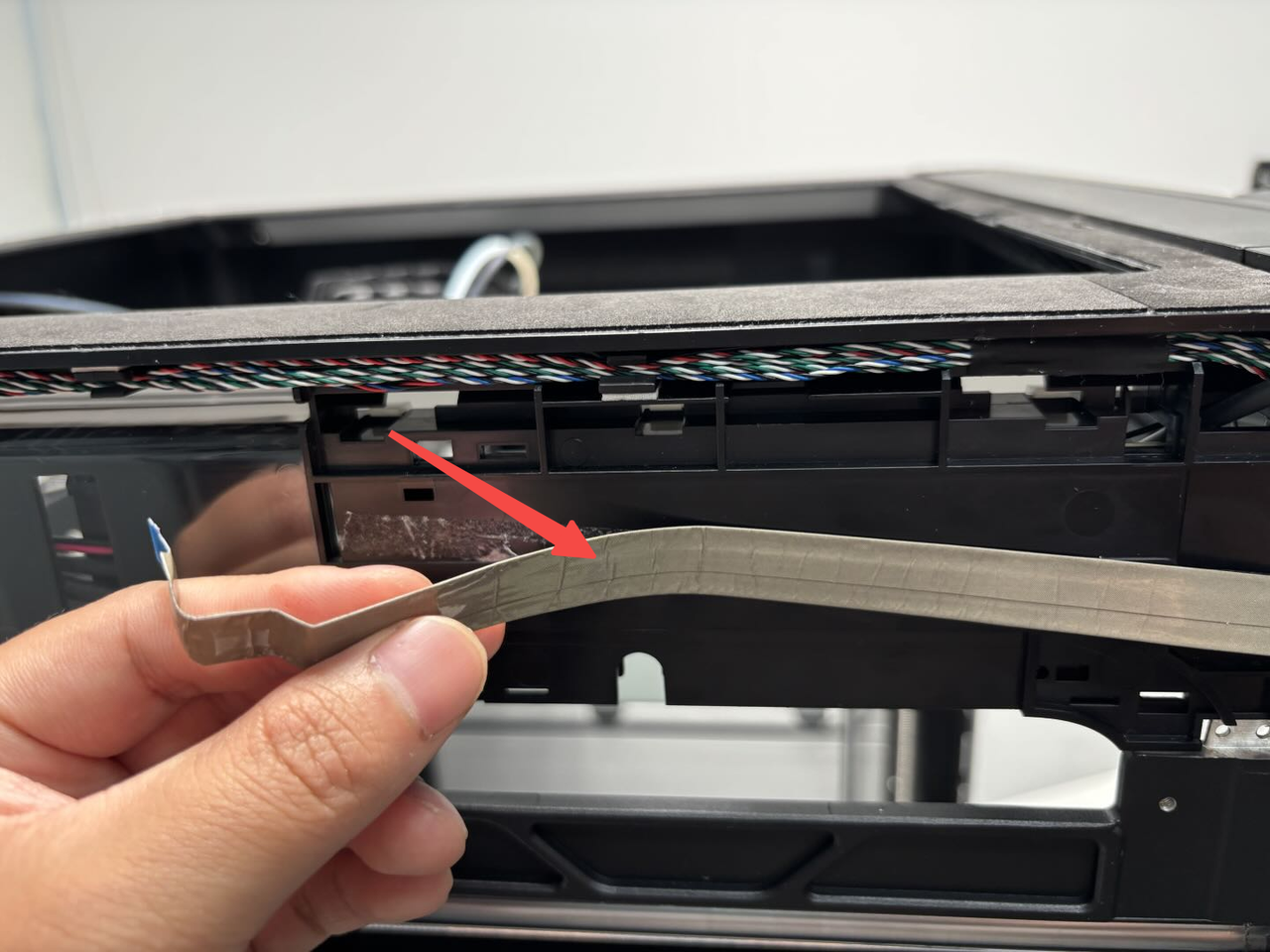

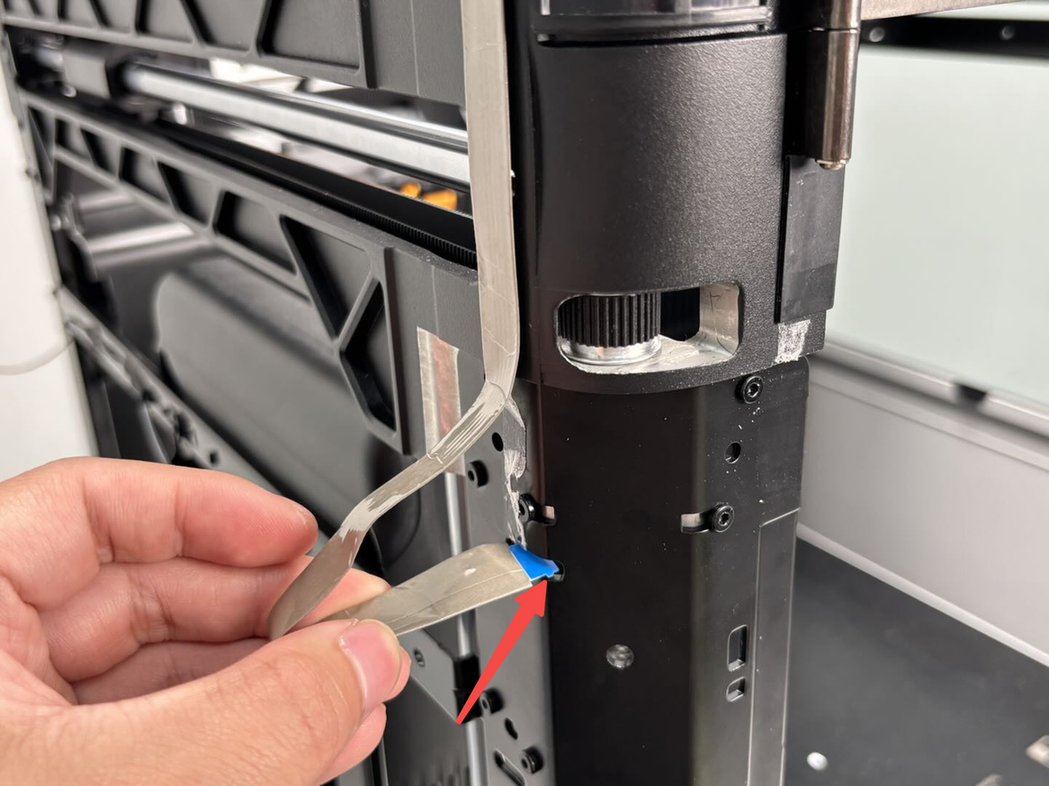

Despegá el adhesivo del cable y pegalo en la impresora como se ve en la imagen (podés doblar el cable donde indica la flecha para que sea más fácil pegarlo). Después, meté el otro extremo por el agujerito de la columna de la impresora.
Paso 2: Fijar la cámara de monitoreo
Conectá el cable en la cámara de monitoreo y bajá la traba negra. Asegurate de que el cable quede bien puesto en su lugar. Agarrá la cámara por el lado izquierdo, instalá primero el lado derecho, después el izquierdo y alineá los agujeros de los tornillos. Finalmente, usá la llave Allen H2.0 para ajustar los dos tornillos de fijación (M3x6).
Paso 3: Instalar el panel lateral izquierdo
Seguí el link de la guía de la Wiki para volver a poner el panel lateral.
Paso 4: Instalar la tapa de la placa AP
Primero, calzá la tapa de la placa AP desde el lado cercano a la parte de atrás de la impresora y después ajustá el tornillo de fijación (BT2.6x8) con la llave Allen H2.0.
Verificación del funcionamiento
Conectá el cable de alimentación y prendé la impresora. En Bambu Studio o Bambu Handy, dale al botón de "Play" para ver si el video se transmite normalmente. Si no se ve bien, revisá que los conectores estén bien puestos y probá de nuevo. Si el problema sigue, contactate con el soporte técnico de Bambu Lab.
Tipos de tornillos
Acá tenés el detalle de los tornillos que se usan para cambiar la cámara H2D o su conector (te recomendamos guardarlos bien para no perder ninguno):
- M3x6: Para fijar la cámara de monitoreo (2 unidades).
- BT2.6x8: Para la tapa de la placa AP (1 unidad).

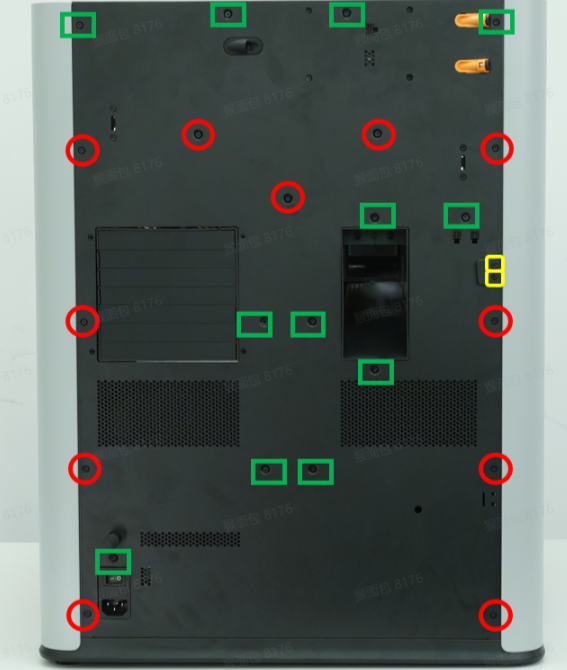

- ST3x6: Para el panel trasero - marcado con círculo rojo (11 unidades).
- ST3x12: Para el soporte del porta bobinas - marcado con cuadrado amarillo (2 unidades).
- M3x3 (diámetro 10mm): Para la puerta frontal de vidrio (4 unidades).
- BT3x16: Para el ventilador de capa auxiliar (2 unidades).
- BT3x8: Para el panel lateral izquierdo (3 unidades) y el panel trasero - marcado con cuadrado verde (12 unidades).
- ST3x3: Para el panel lateral izquierdo (2 unidades).
Notas finales
Esperamos que esta guía detallada te haya servido de ayuda. Si no pudiste solucionar el problema, por favor abrí un ticket técnico para que podamos darte una mano. Si tenés sugerencias sobre esta Wiki, dejanos un mensaje en los comentarios. ¡Gracias por el aguante!
