Para que tu módulo láser de 10W funcione siempre de diez y dure lo más posible, es clave que le hagas un mantenimiento seguido. En esta guía te explicamos cómo limpiar cada componente, desde el ventilador hasta el lente, para evitar riesgos de seguridad y asegurar la calidad de tus trabajos.
Recordatorio importante

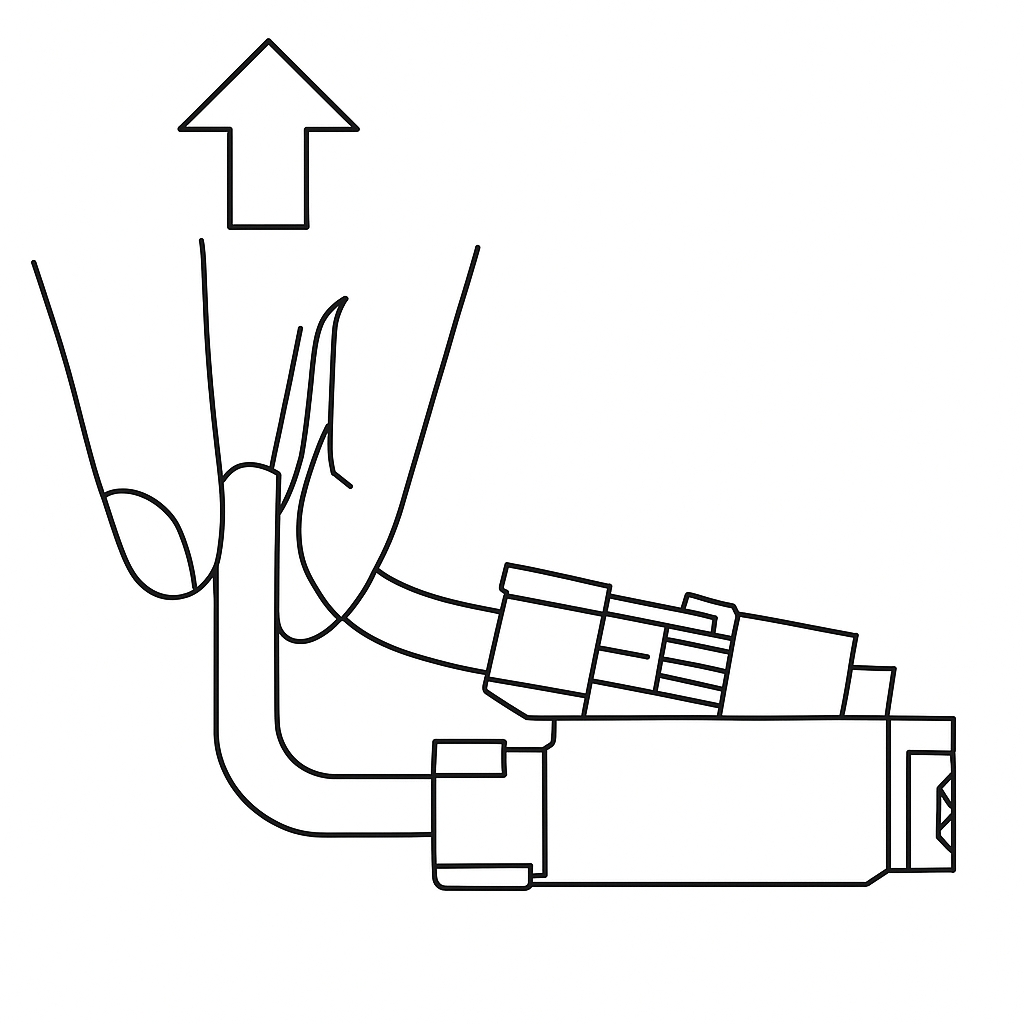

Al remover la carcasa del láser, tenés que desenchufar el conector del indicador LED. Durante el desmontaje, agarrá la base del enchufe y levantalo verticalmente para destrabarlo, o usá herramientas como una llave Allen H2.0 o pinzas de punta plana para ayudarte. No hagas fuerza de costado para evitar dañar el conector.
Método de mantenimiento
Usá un pincel regularmente para limpiar el humo y el polvillo acumulado en el disipador y el ventilador. Además, limpiá el sensor de llama en la parte frontal del módulo y el lente del láser usando alcohol y un paño que no deje pelusa. Cuando limpies las cámaras, tené en cuenta usar solo un poquito de alcohol y escurrí bien el paño antes de pasarlo para evitar que el líquido se filtre en la carcasa de plástico.
Frecuencia de mantenimiento
La H2D puede evaluar el nivel de suciedad de la impresora según el tipo y la duración de las tareas del láser, y te va a mostrar avisos de limpieza y mantenimiento (esta función no está disponible en el firmware de fábrica; las versiones compatibles se anunciarán más adelante). Asegurate de mantener y limpiar el módulo como corresponde, ya que si no lo hacés, podés dañar la máquina y crear riesgos de seguridad.
Te recomendamos usar un pincel para limpiar los restos y el polvillo de la superficie exterior después de cada trabajo con el láser. Cuando la impresora te muestre un aviso de mantenimiento, tenés que sacar la tapa superior del módulo láser y limpiar el ventilador y el disipador que está abajo. Usá una herramienta de liberación rápida para sacar el nozzle de aire y limpiar el lente del láser.
Si notás que el disipador abajo del ventilador está muy sucio, seguí los pasos para una limpieza profunda, es decir, desarmá la carcasa exterior del módulo y limpiá bien el polvillo de las aletas.

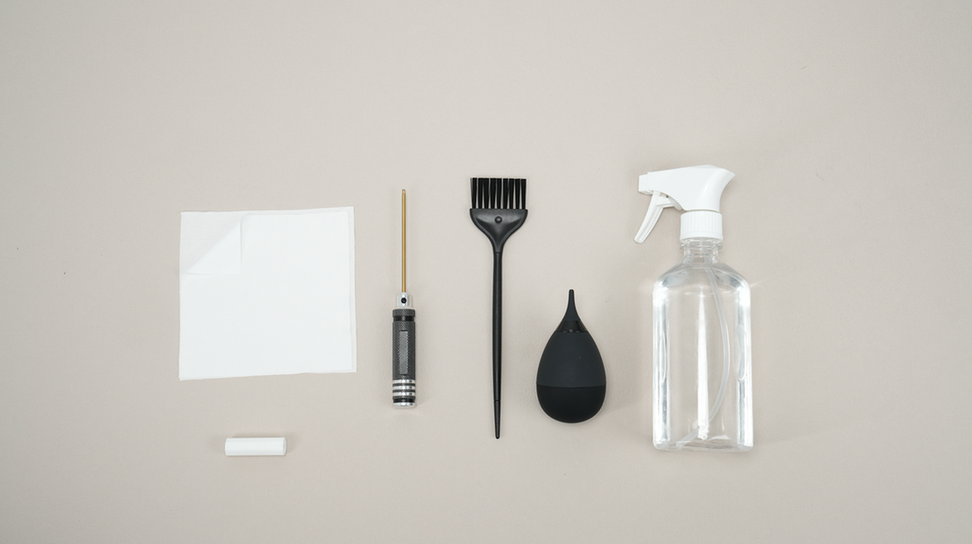

Herramientas necesarias
- Llave Allen H2.0 o H2.5
- Paño que no deje pelusa
- Pincel
- Soplador (perita de aire)
- Agentes de limpieza (alcohol)
- Herramienta para remover el nozzle de asistencia de aire (archivo interno de la impresora)

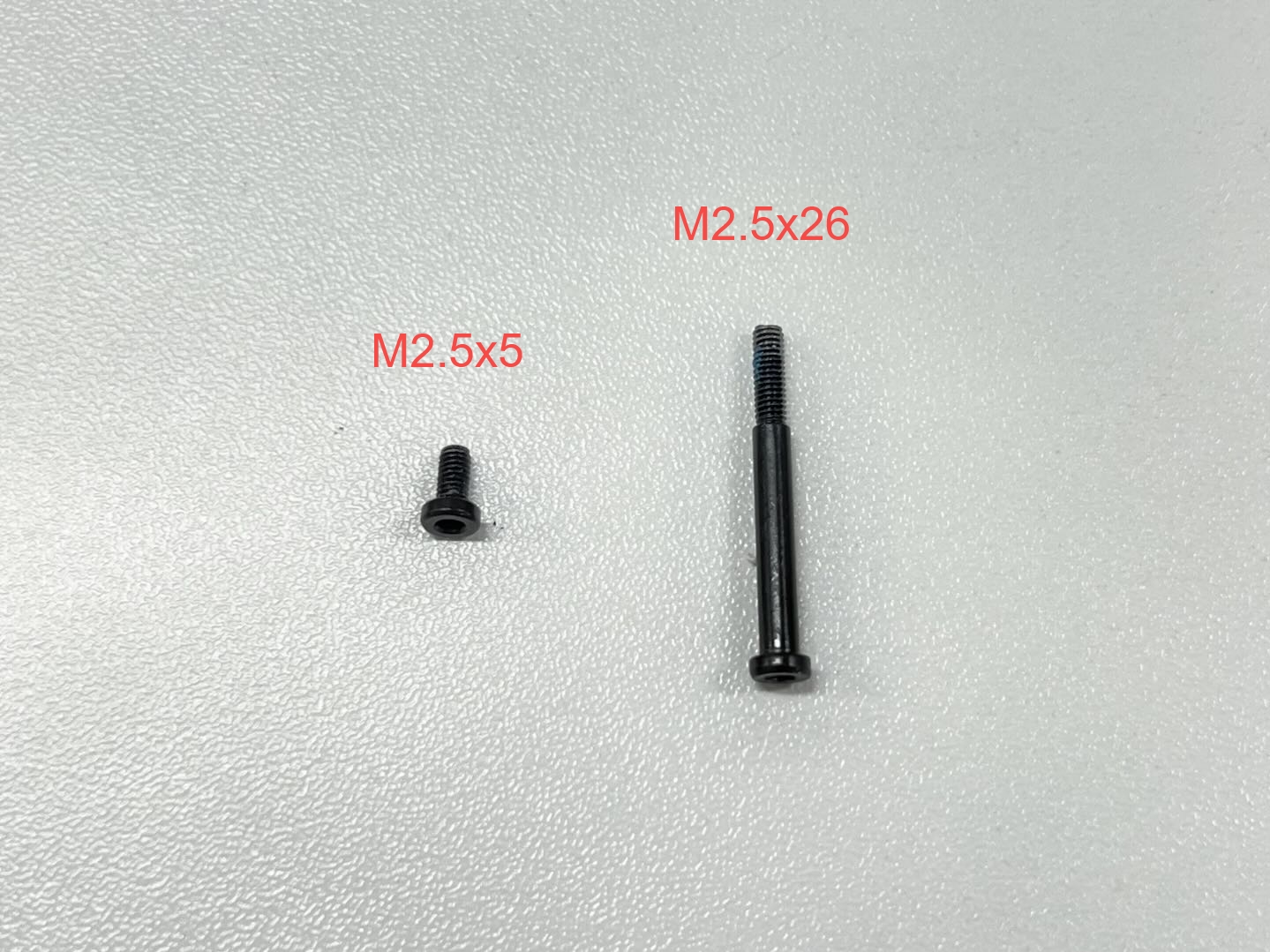

Especificaciones de los tornillos
- M2.5x5 * 10
- M2.5x26 * 4
Pasos de mantenimiento
Paso 1. Limpiá el lado de afuera de la tapa superior

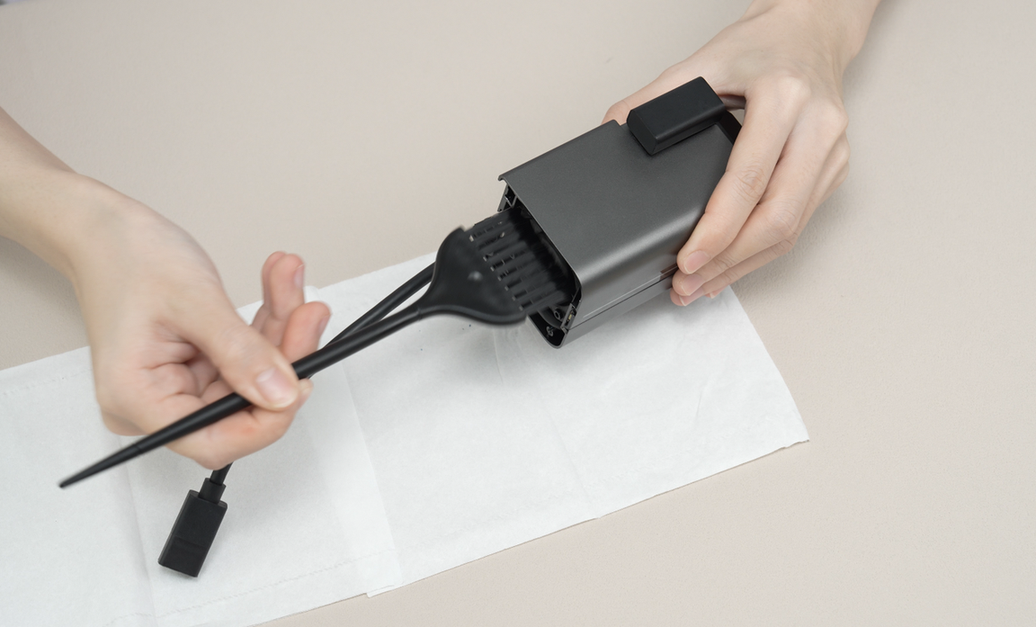

Usá un pincel para sacar el polvillo de la tapa desde varios ángulos para asegurar una limpieza total. Si hay mucha mugre alrededor del módulo láser, podés pasarle primero un paño humedecido con alcohol.

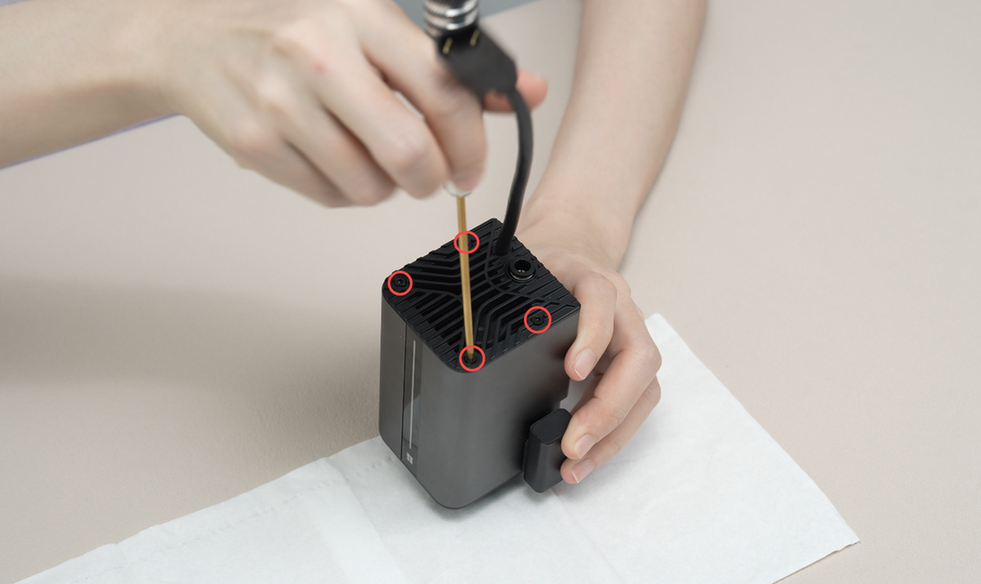

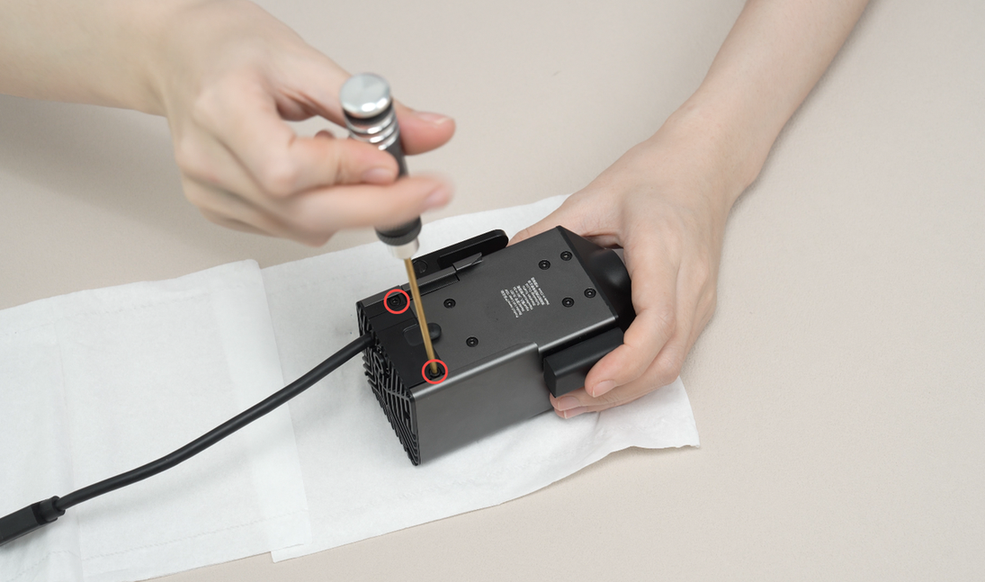

Paso 2. Sacá la tapa superior del módulo láser

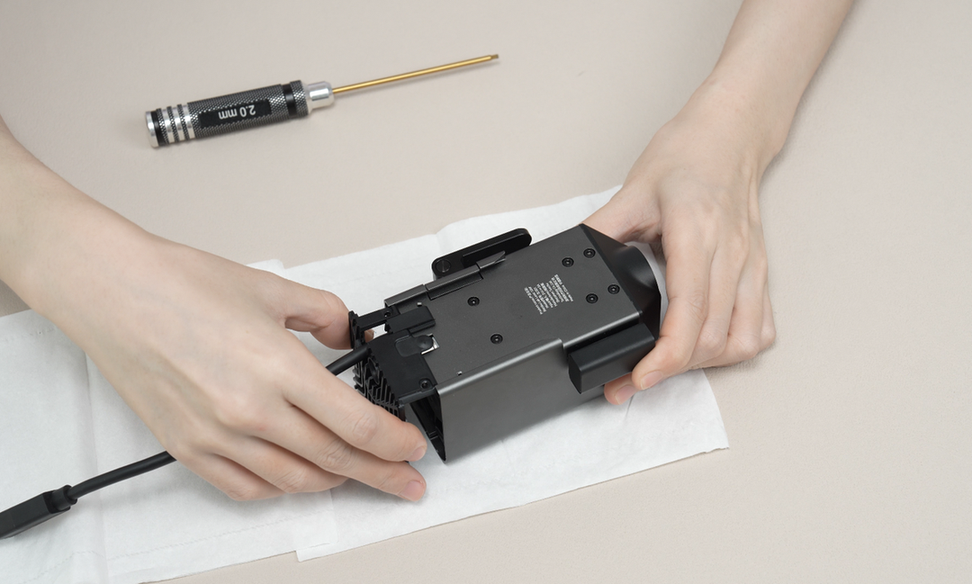

Retirá los seis tornillos (M2.5x26 * 2, M2.5x5 * 4) del frente y del costado de la tapa, y después sacala.

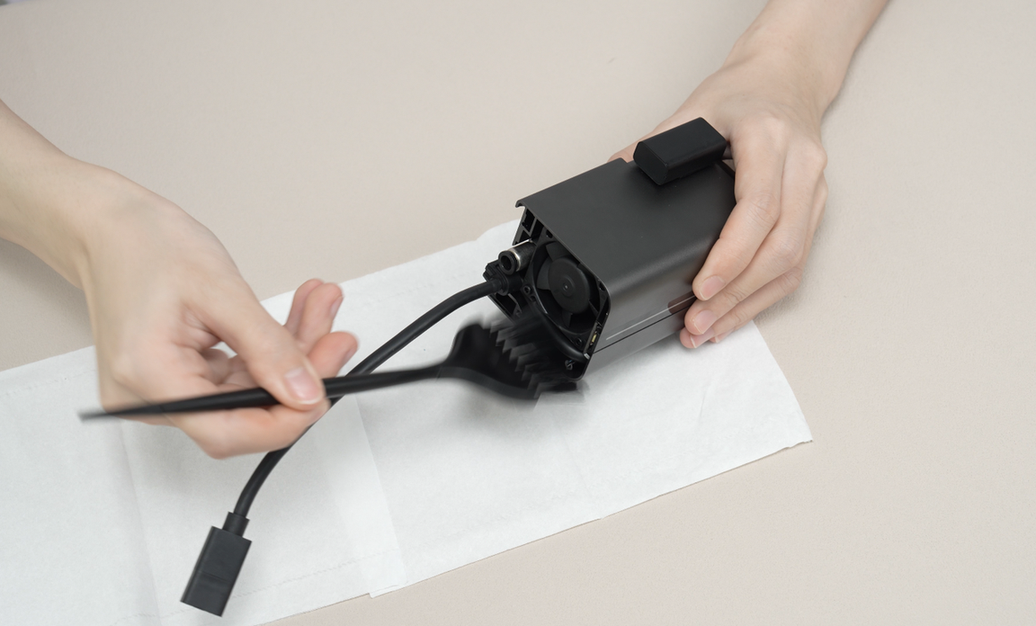

Paso 3. Limpiá el ventilador
Soltá la traba del cable del conector y aflojalo. Después usá un pincel para limpiar el polvillo del ventilador y del cable. Mientras lo hacés, girá el ventilador para asegurarte de limpiar todas las paletas. Si hay partículas muy grandes, podés limpiar el pincel con alcohol para que quede mejor.
Paso 4. Limpiá la tapa superior del módulo láser

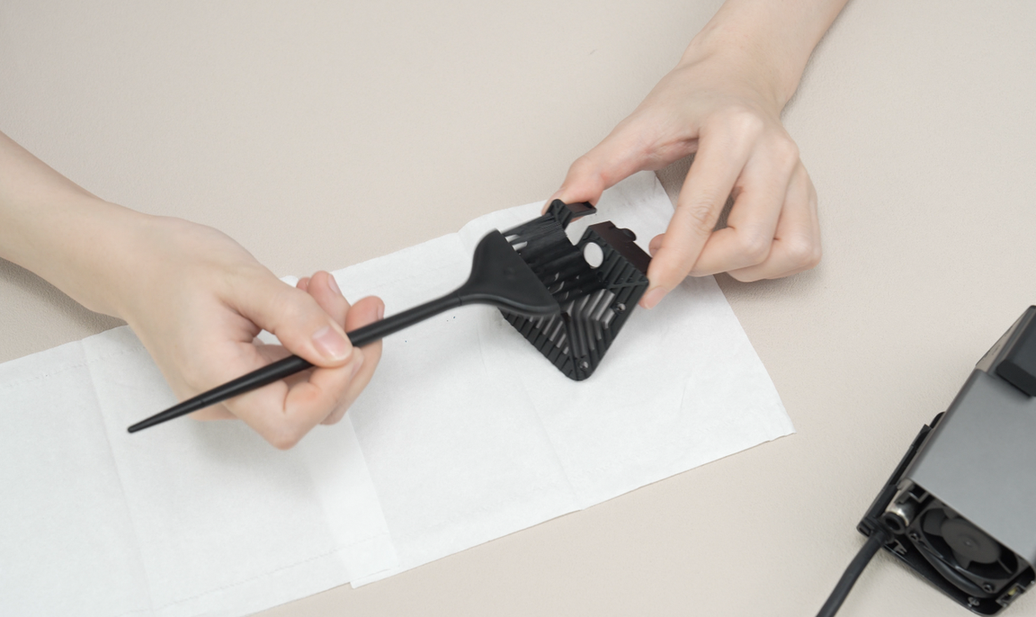

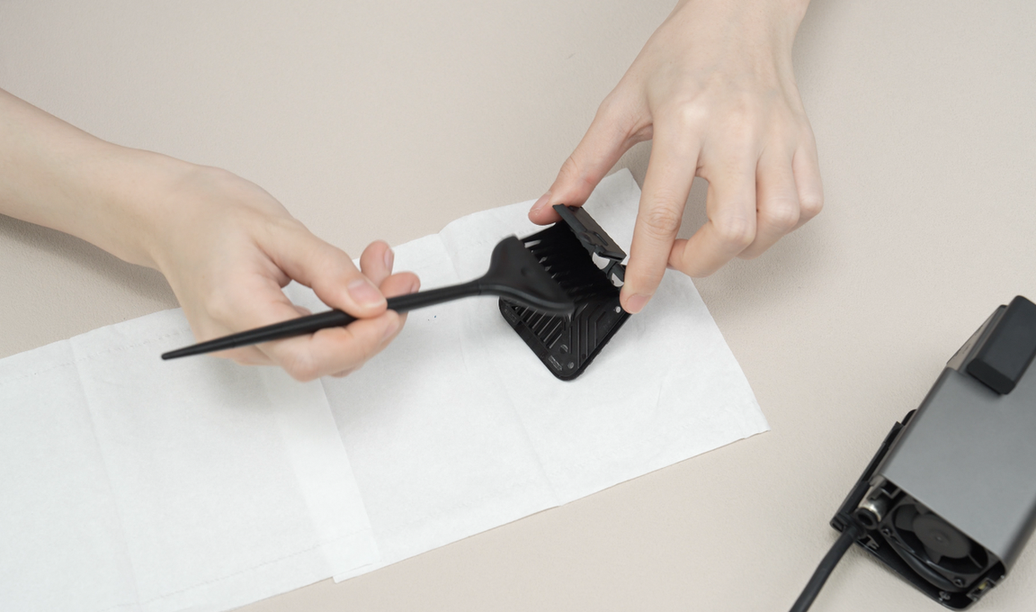

Limpiá de nuevo la tapa que sacaste, eliminando cualquier resto de polvillo de las ranuras. Después, dala vuelta y limpiá el interior.
Paso 5. Limpiá la parte de atrás del ventilador

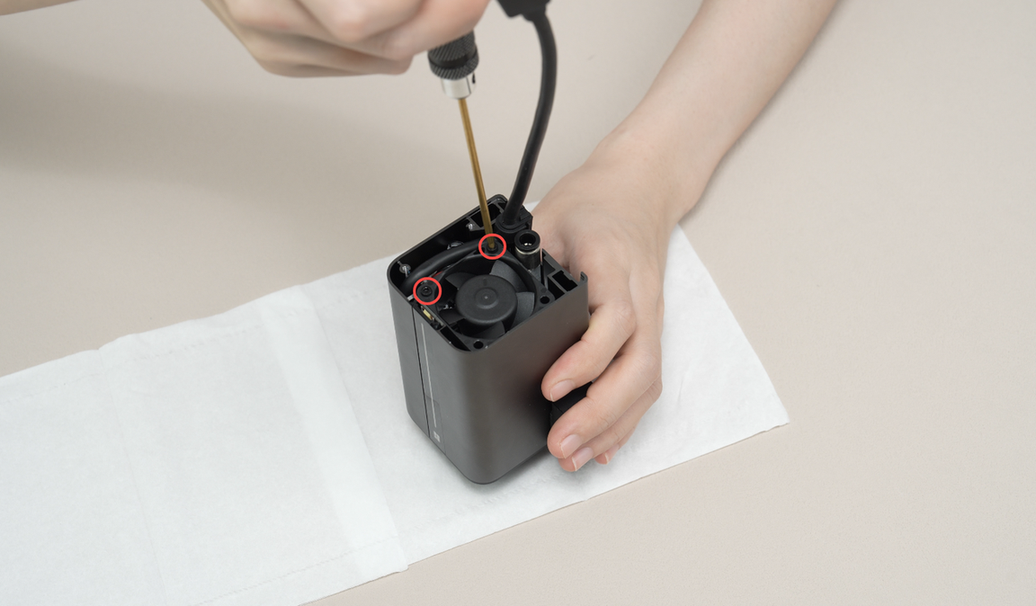

Desatornillá los dos tornillos de fijación (M2.5x26) del ventilador y dalo vuelta. (Si las aletas del disipador se ven limpias al dar vuelta el ventilador, podés saltearte el paso de desarmar la carcasa y pasar directo a limpiarla).

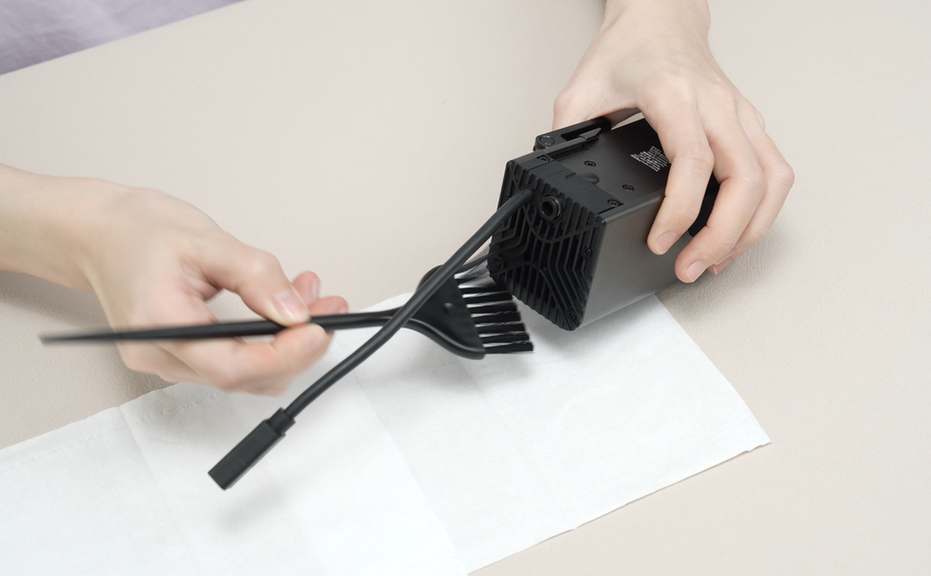

Limpiá el polvillo de la parte de atrás del ventilador con un pincel y después hacé lo mismo con la superficie de las aletas del disipador. Al terminar, volvé a instalar el ventilador en su posición original.
Paso 6. Sacá la carcasa del módulo láser
Usá una llave Allen H2.0 para sacar el acople del tubo de asistencia de aire. (En algunos módulos de 10W, este acople requiere una llave H2.5; se envían dos versiones al azar).
