Este artículo te explica cómo reemplazar el conjunto de calentador del hotend de la H2D. Vas a encontrar los pasos detallados para realizar el cambio de forma segura y efectiva.
Conjunto de calentador del hotend
La impresora H2D viene equipada con dos conjuntos de calentador: uno para el hotend izquierdo y otro para el derecho. Tené en cuenta que no son intercambiables; si uno se daña, tenés que reemplazarlo por el que corresponda. A continuación, encontrás los detalles de cada conjunto y sus accesorios:
Conjunto de calentador del hotend izquierdo

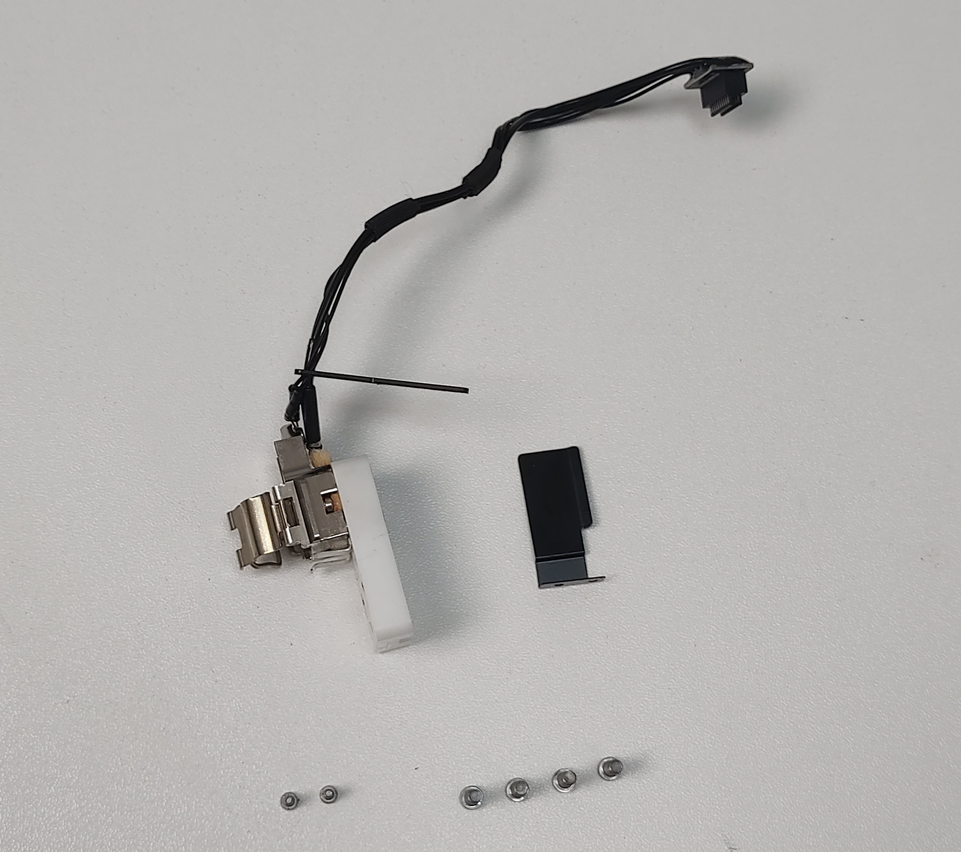

- Conjunto de calentador izquierdo (viene con la lámina de cables preinstalada) × 1
- Deflector de viento × 1
- Tornillos M1.6×4 (para fijar la lámina de cables y el deflector) × 2
- Tornillos M2.5×7 (para fijar el conjunto izquierdo) × 4
Conjunto de calentador del hotend derecho

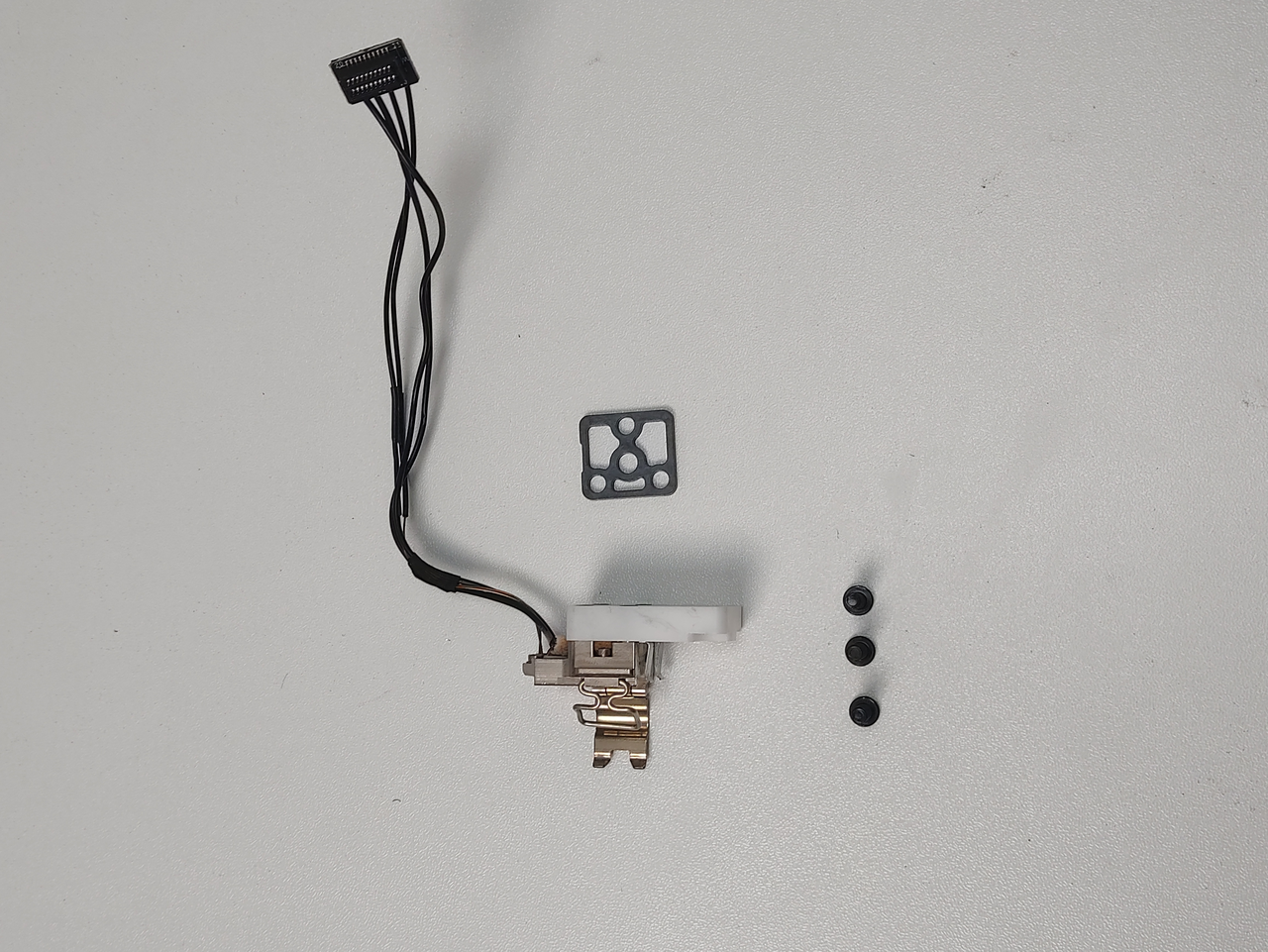

- Conjunto de calentador derecho × 1
- Lámina aislante × 1
- Tornillos M3×10 × 3

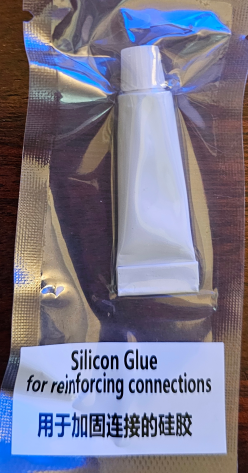

Nota: Algunos lotes de repuestos incluyen un tubo de silicona blanca. Esta silicona no es necesaria para el proceso de reemplazo descrito en esta guía, así que la podés descartar o guardar para otro uso.

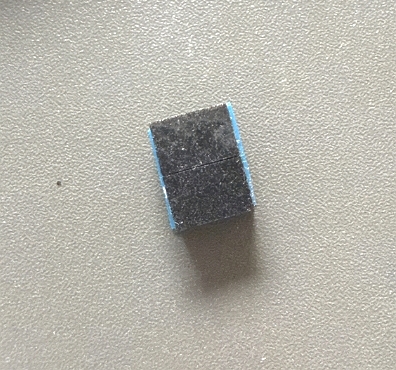

Nota: Algunos lotes pueden traer una espuma nueva, que cumple la misma función que la original aunque se vea distinta. Si la espuma original no se daña al sacarla, podés reusarla; de lo contrario, poné la nueva.
Importante: Usá únicamente conjuntos de calentador específicos para H2D. Los componentes de las series H2D y A1 no son compatibles entre sí.
Cuándo reemplazarlo
- Funcionamiento anormal del calentamiento del hotend.
- Incapacidad de asegurar el hotend con la traba.
Herramientas y materiales necesarios
- Nuevo conjunto de calentador del hotend (izquierdo o derecho, según el caso).
- Llave Allen H2.0.
- Llave Allen H1.5.
Medidas de seguridad
Advertencia crítica: Antes de realizar cualquier mantenimiento en la impresora o sus componentes electrónicos, apagá el equipo y desconectá la fuente de alimentación para evitar cortocircuitos o riesgos eléctricos. Asegurate de que el hotend y la build plate estén a una temperatura segura; si necesitás trabajar con temperaturas altas, usá guantes resistentes al calor.
Si tenés alguna duda sobre esta guía, comunicate con el soporte técnico online (disponible de 9:00 a 21:00).
Reemplazo del conjunto de calentador del hotend izquierdo
Desmontaje del conjunto izquierdo
Paso 1: Sacar el hotend izquierdo. Pasá al hotend izquierdo, apagá la impresora y desconectá el cable de alimentación. Retirá la funda de silicona y el hotend izquierdo.
Paso 2: Sacar el ventilador de capa y el conducto de aire. Fijate en el video o en la Wiki correspondiente para ver las instrucciones sobre cómo desmontar estos componentes.

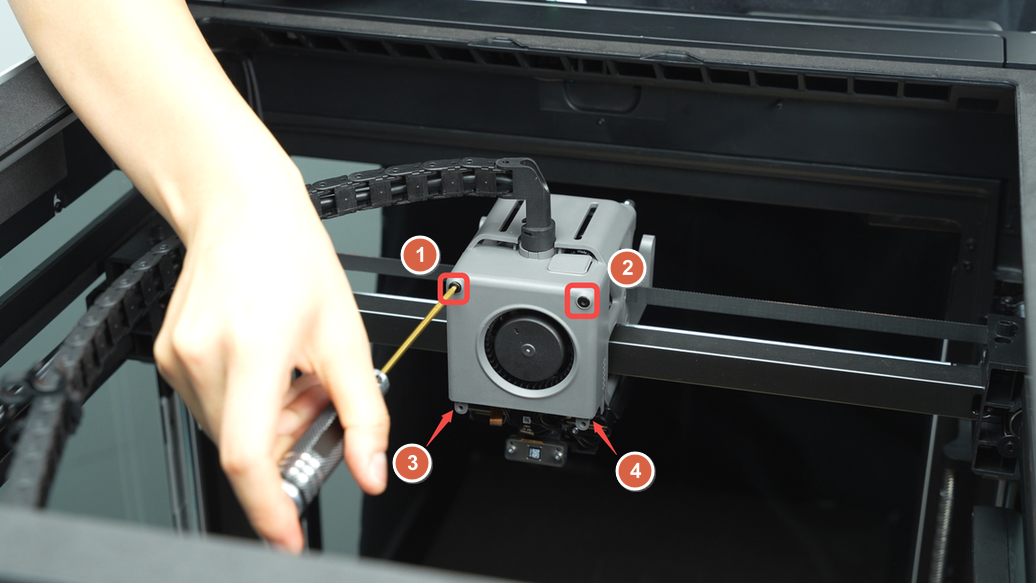

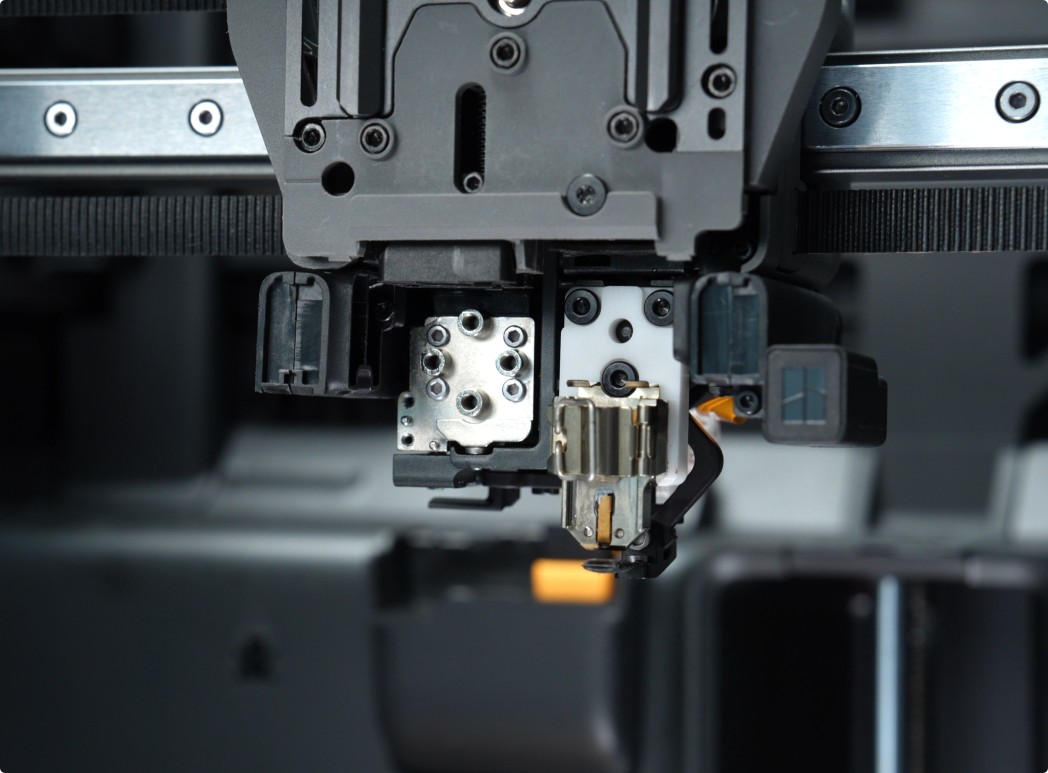

Paso 3: Sacar el conjunto de calentador izquierdo. Usá una llave Allen H2.0 para quitar los cuatro tornillos de fijación (M2.5×7). Luego, con una llave Allen H1.5, sacá los dos tornillos que sujetan la lámina de cables y el deflector de viento (M1.6×4).

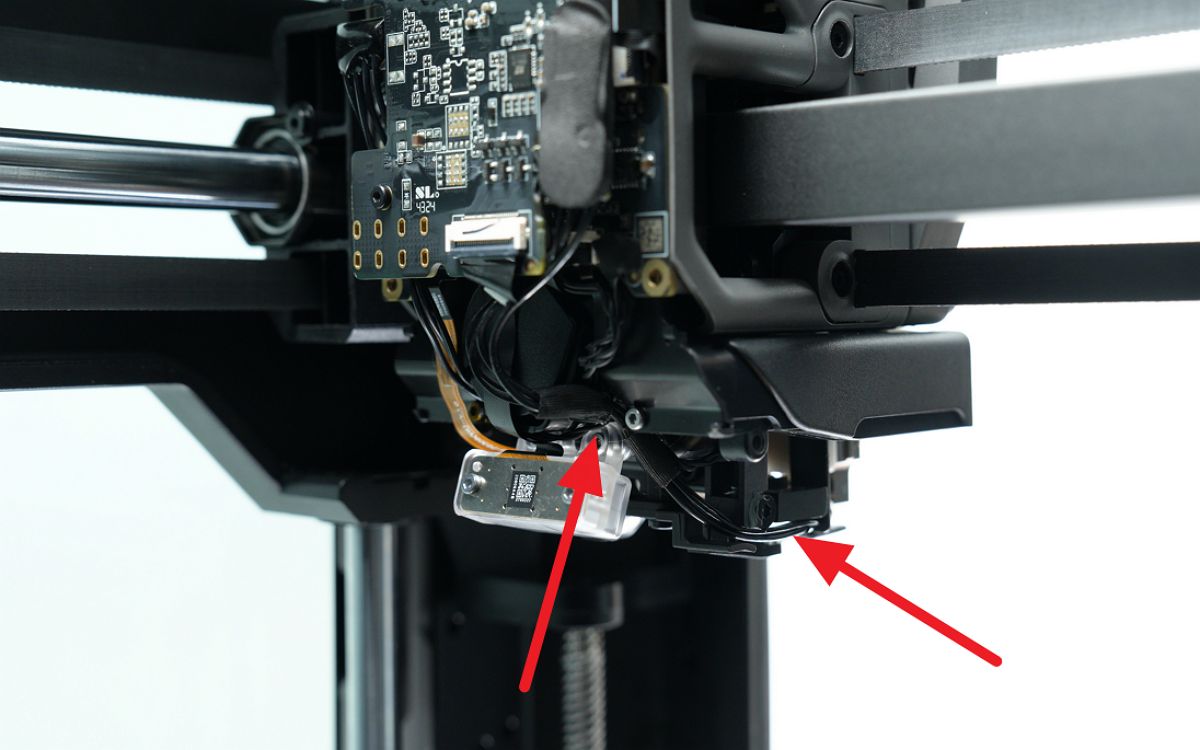

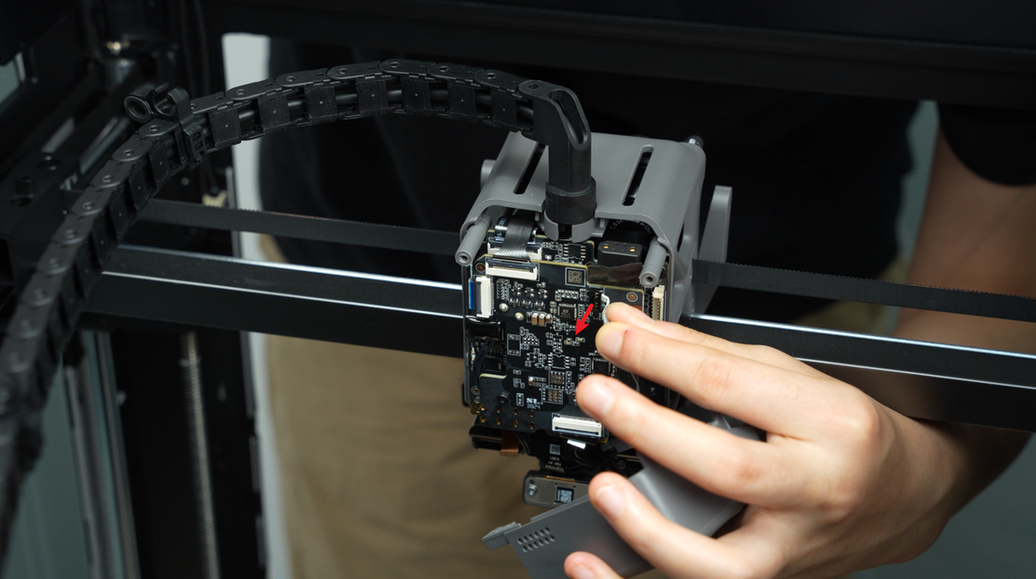

Retirá el cable del clip, despegá con cuidado la espuma que está adherida a la placa TH (hacelo de abajo hacia arriba para no romperla) y desconectá el conjunto de la placa.
Una vez desconectado el cable, retirá el conjunto por completo.
Instalación del conjunto izquierdo

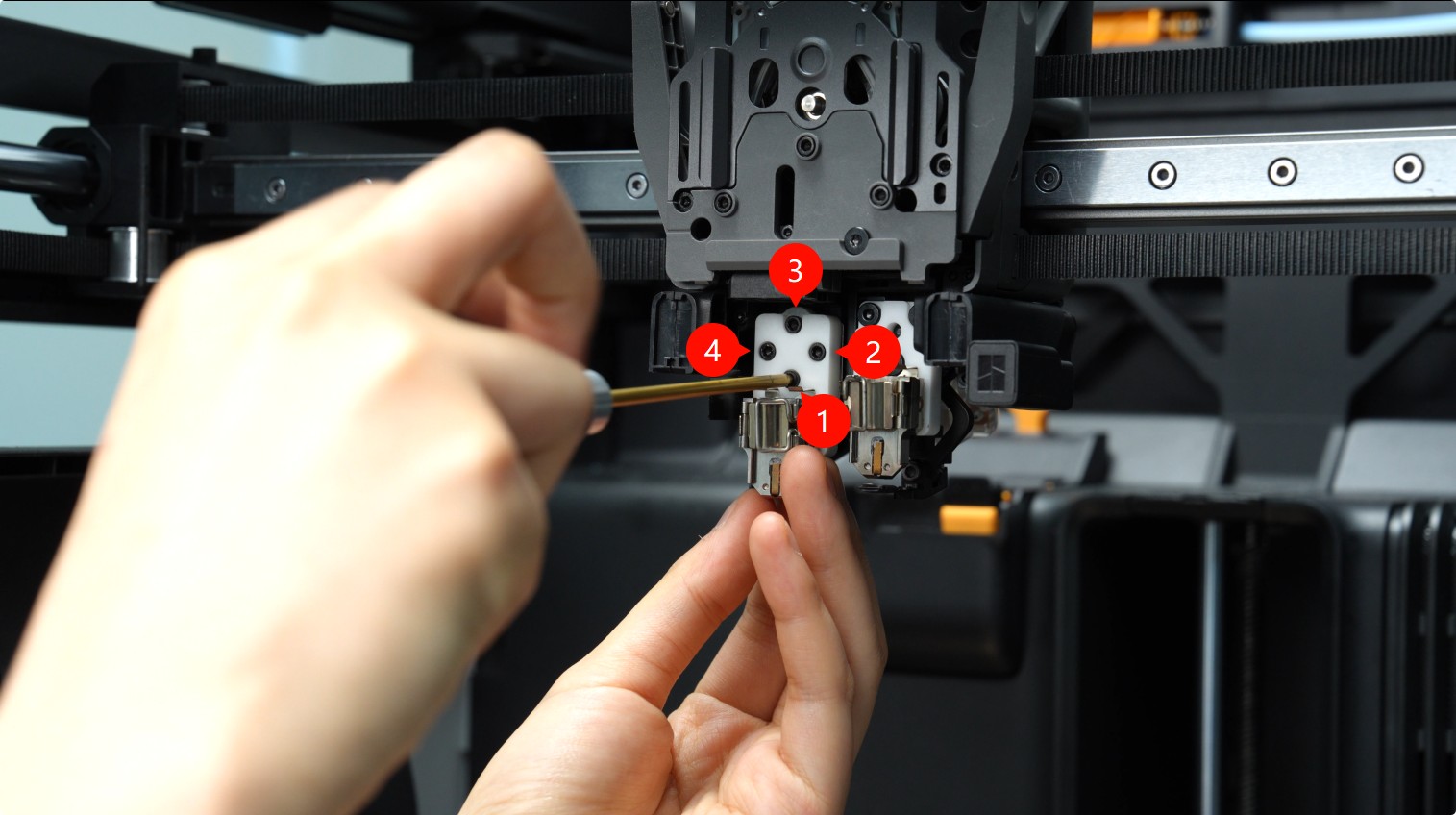

Paso 1: Instalar el nuevo conjunto. Alineá el nuevo conjunto y la lámina de cables con los agujeros del cabezal. Usá la llave Allen H2.0 para ajustar los cuatro tornillos (M2.5×7). Confirmá la posición de la lámina y ajustá los dos tornillos M1.6×4 con la llave H1.5. Insertá los cables en sus ranuras, conectalos a la placa TH y volvé a pegar la espuma.
Paso 2: Reinstalar el ventilador de capa y el conducto de aire. Seguí las instrucciones de la Wiki o el video para volver a colocar estos componentes.
Paso 3: Colocar la tapa frontal y el hotend izquierdo. Reinstalá el hotend izquierdo y la tapa frontal del cabezal en ese orden.
Reemplazo del conjunto de calentador del hotend derecho
Desmontaje del conjunto derecho

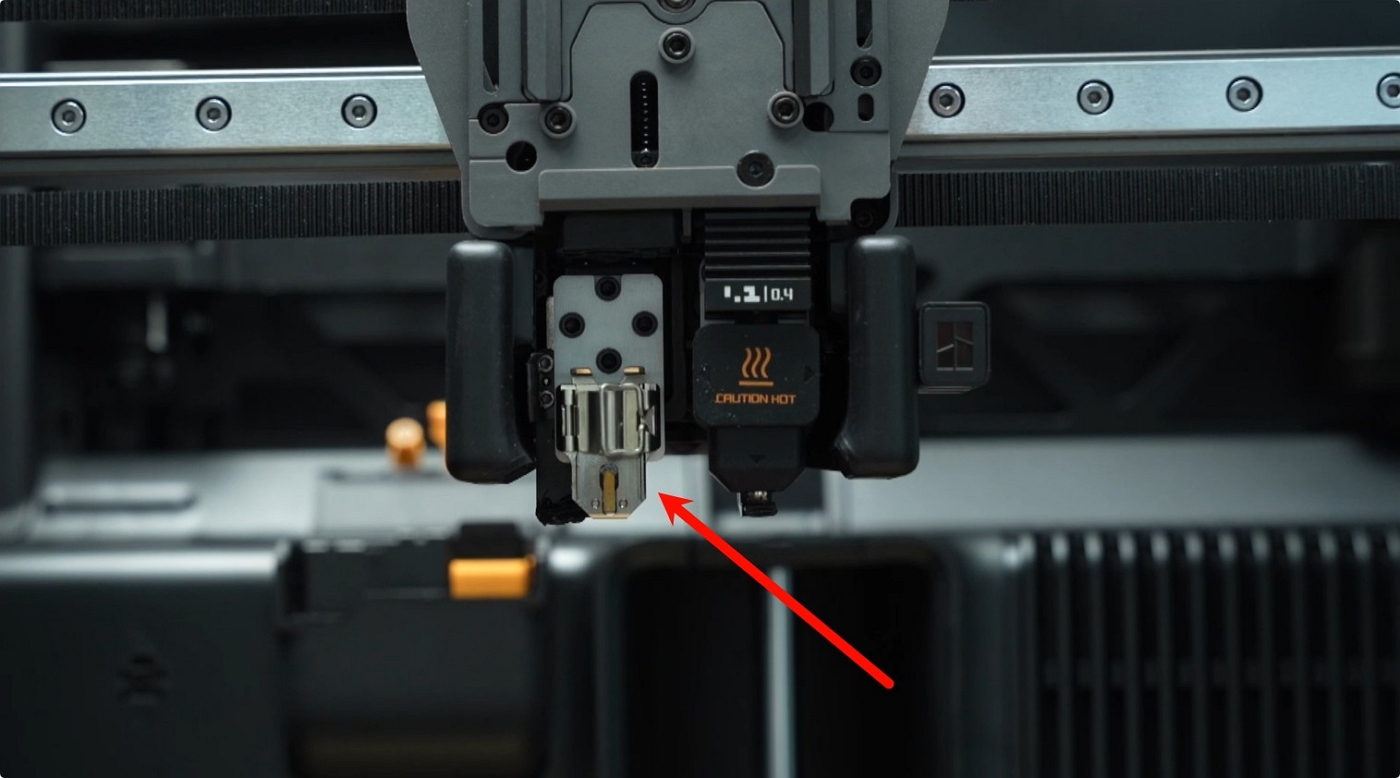

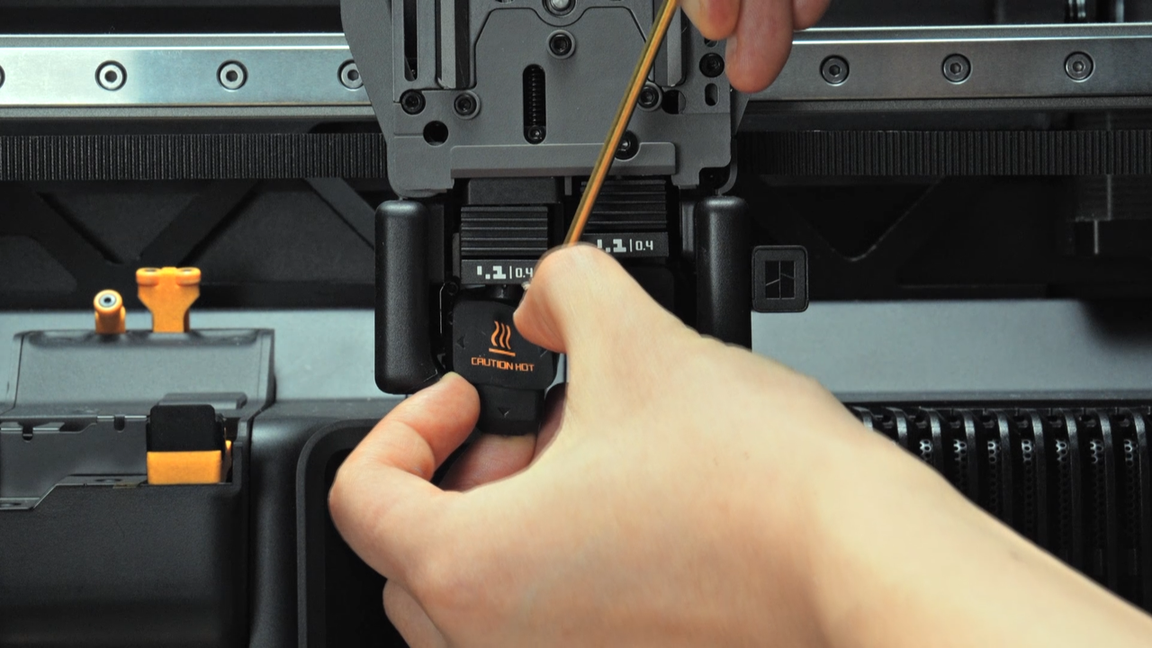

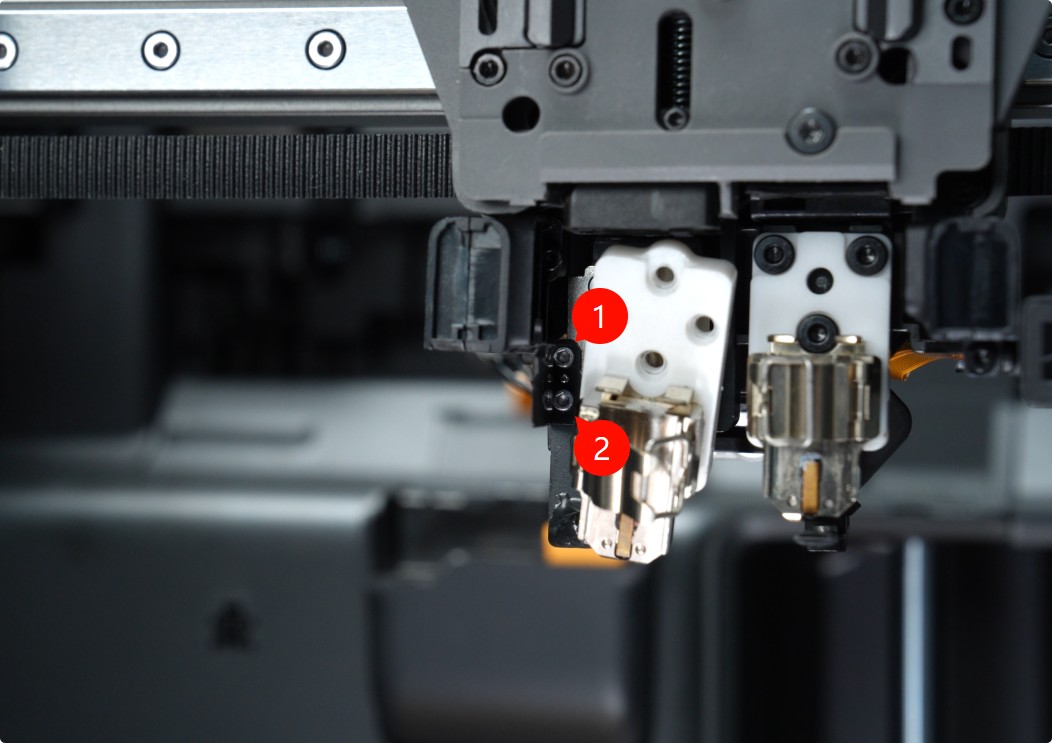

Paso 1: Sacar el hotend derecho. Presioná la traba inferior para pasar al hotend derecho. Retirá la funda de silicona y el hotend en secuencia.
Paso 2: Retirar el...
