Este artículo te explica cómo cambiar el sensor de efecto Hall de la serie H2. Tené en cuenta que esta guía usa la máquina H2D como ejemplo, pero los pasos son exactamente los mismos para la H2S y la H2C.
Sensor de efecto Hall

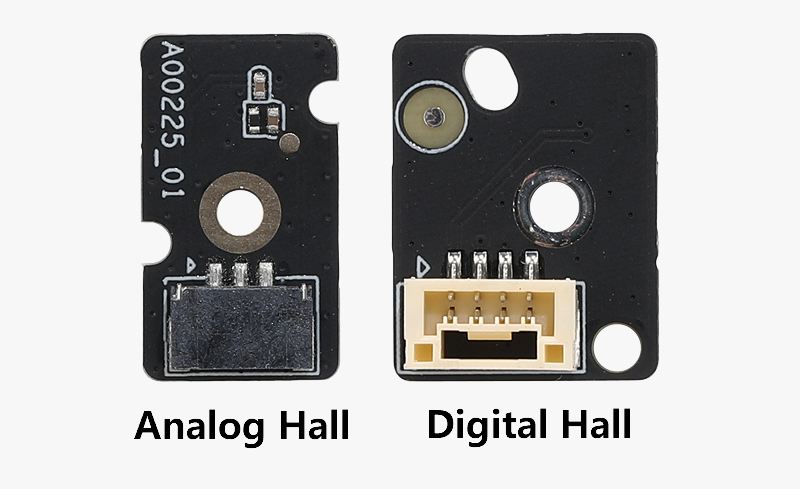

En la impresora H2D vas a encontrar dos tipos de sensores de efecto Hall: digitales y analógicos.
Sensor de efecto Hall digital
Tienen forma cuadrada. Hay un total de 3 sensores de este tipo en la impresora:
- Sensor de detección de la ventilación superior automática: Está ubicado debajo de la ventilación superior, fijado a la cubierta del marco superior con un tornillo (BT2x5). Se encarga de detectar si la ventilación está abierta o cerrada.
- Sensor de detección del botón de parada de emergencia (x2): Están en la parte inferior de la impresora. Se instalan dos sensores juntos, cada uno fijado con un tornillo (M2x2.5). Sirven para detectar el accionamiento del botón de emergencia.
Sensor de efecto Hall analógico
Tienen forma rectangular. Hay un total de 8 sensores analógicos en la impresora:

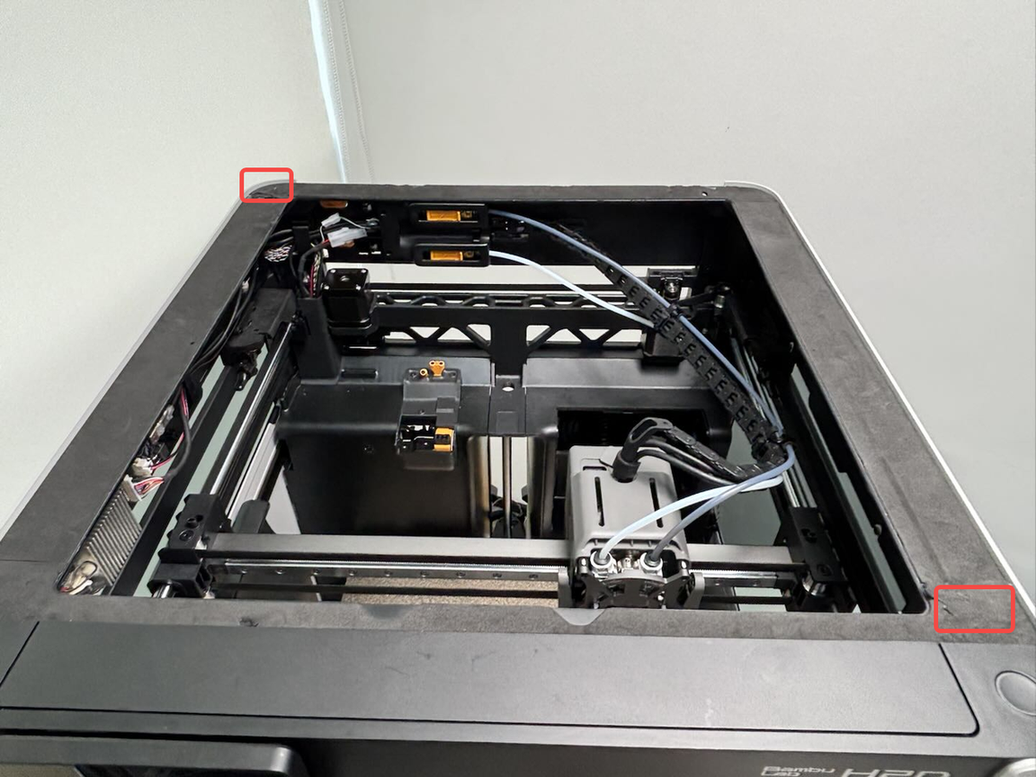

- Sensor de detección de la placa de cubierta de vidrio / placa acrílica (x2): Ubicados en la superficie superior del marco de la carcasa (atrás a la izquierda y adelante a la derecha). Se fijan con un tornillo (BT2x5) y detectan si la tapa está puesta.
- Sensor de detección del vidrio lateral izquierdo (Superior): Ubicado en la parte exterior trasera de la sección izquierda del marco superior. Se fija con un tornillo (M2x2.5) y detecta si el vidrio lateral está bien puesto.
- Sensor de detección del vidrio lateral izquierdo (Inferior): Ubicado en la parte interna del panel izquierdo para verificar su correcta instalación.
- Sensor de detección del vidrio lateral derecho (Superior): Ubicado en la parte interna frontal de la sección derecha del marco superior. Usa un tornillo (BT2x5).
- Sensor de detección del vidrio lateral derecho (Inferior): Ubicado en la parte interna del panel derecho.
- Sensor de detección de la puerta de vidrio frontal / placa acrílica (x2): Ubicados en la parte interna del pilar frontal derecho (posiciones superior e inferior). Se fijan con tornillos (M2x2.5) y detectan si la puerta está cerrada.
A continuación tenés la lista de repuestos. Elegí el sensor que necesites cambiar según el caso. Los tornillos o sensores que sobren guardalos como repuesto.
- Sensor de efecto Hall digital x1
- Sensor de efecto Hall analógico x1
- Tornillo BT2x5 x1
- Tornillo M2x2.5 x1
- Espuma para la cubierta del marco superior (por si rompés la original al sacar el sensor de la tapa de vidrio).
Cuándo hacerlo
- Cuando el sensor de efecto Hall esté visiblemente dañado.
- Si el sensor falla y el soporte técnico de Bambu Lab te recomienda el cambio.
Herramientas y materiales necesarios
- Sensor de efecto Hall nuevo.
- Llave Allen H1.5.
- Llave Allen H2.0.
- Pinzas.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de arrancar cualquier mantenimiento, especialmente si vas a tocar la electrónica o los cables del tool head. Si trabajás con la máquina prendida podés causar un cortocircuito, dañar componentes electrónicos o lastimarte.
Durante el proceso podrías tener que desarmar partes, incluyendo el hotend. Esto deja cables expuestos que, si se tocan entre sí o con el metal mientras hay corriente, van a generar problemas graves. Si tenés dudas, mejor abrí un ticket técnico y te damos una mano.
Sensor de detección de la ventilación superior automática
Cómo sacarlo
Paso 1: Sacá la cubierta frontal. Podés retirar la pantalla y la cubierta frontal juntas, no hace falta separarlas. Fijate en la Wiki de reemplazo de cubierta frontal de la H2D para ver el detalle.

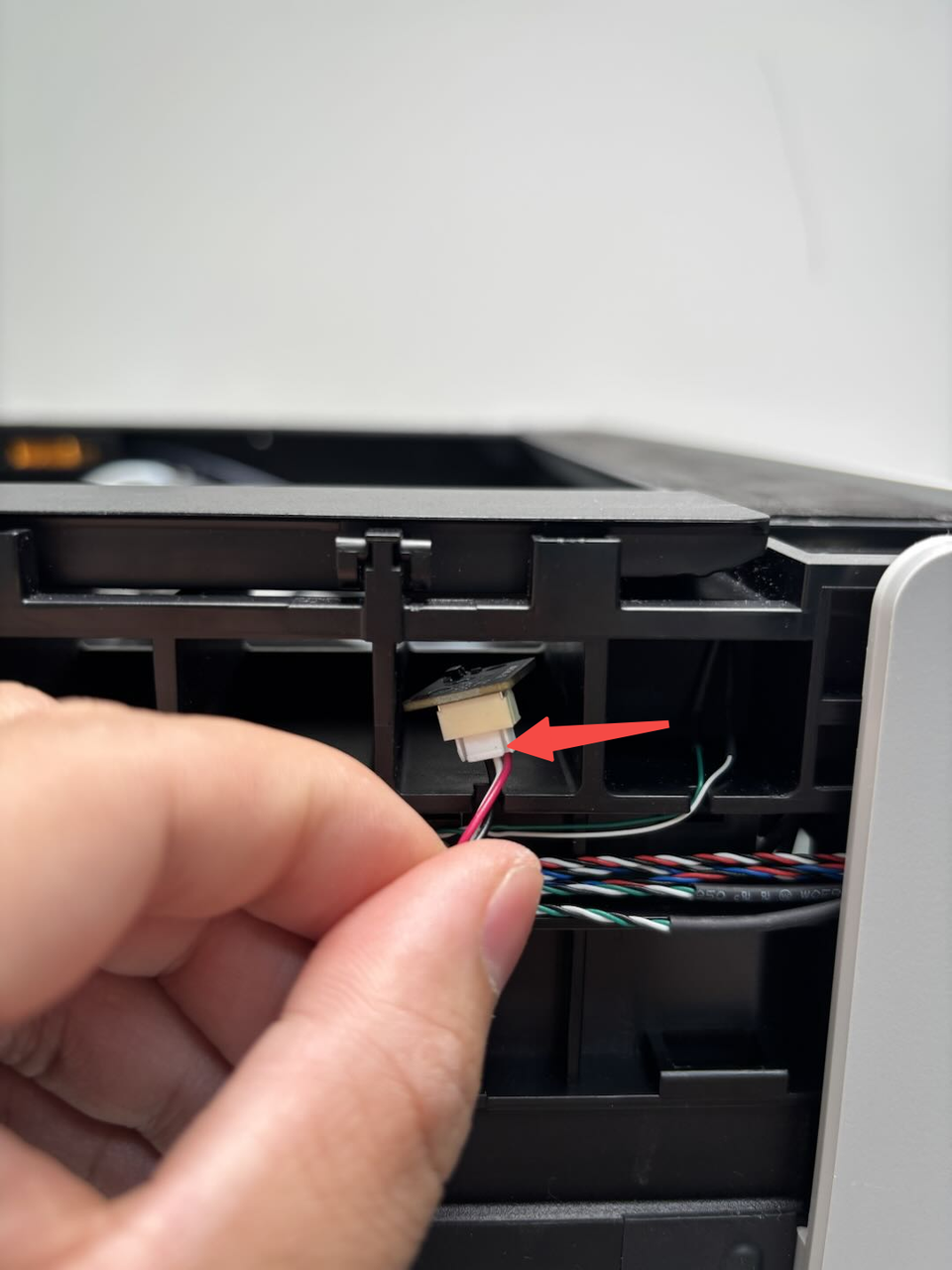

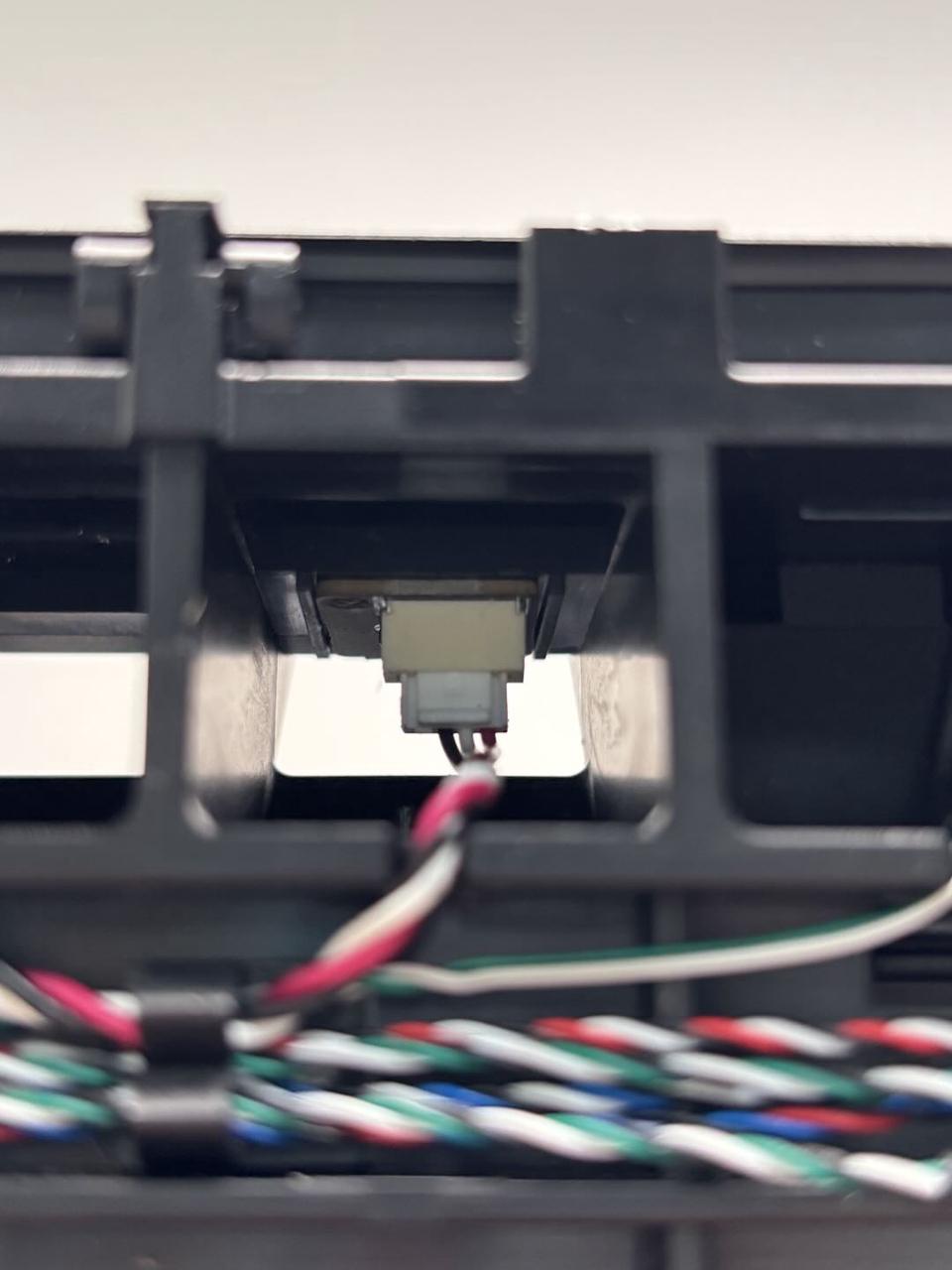

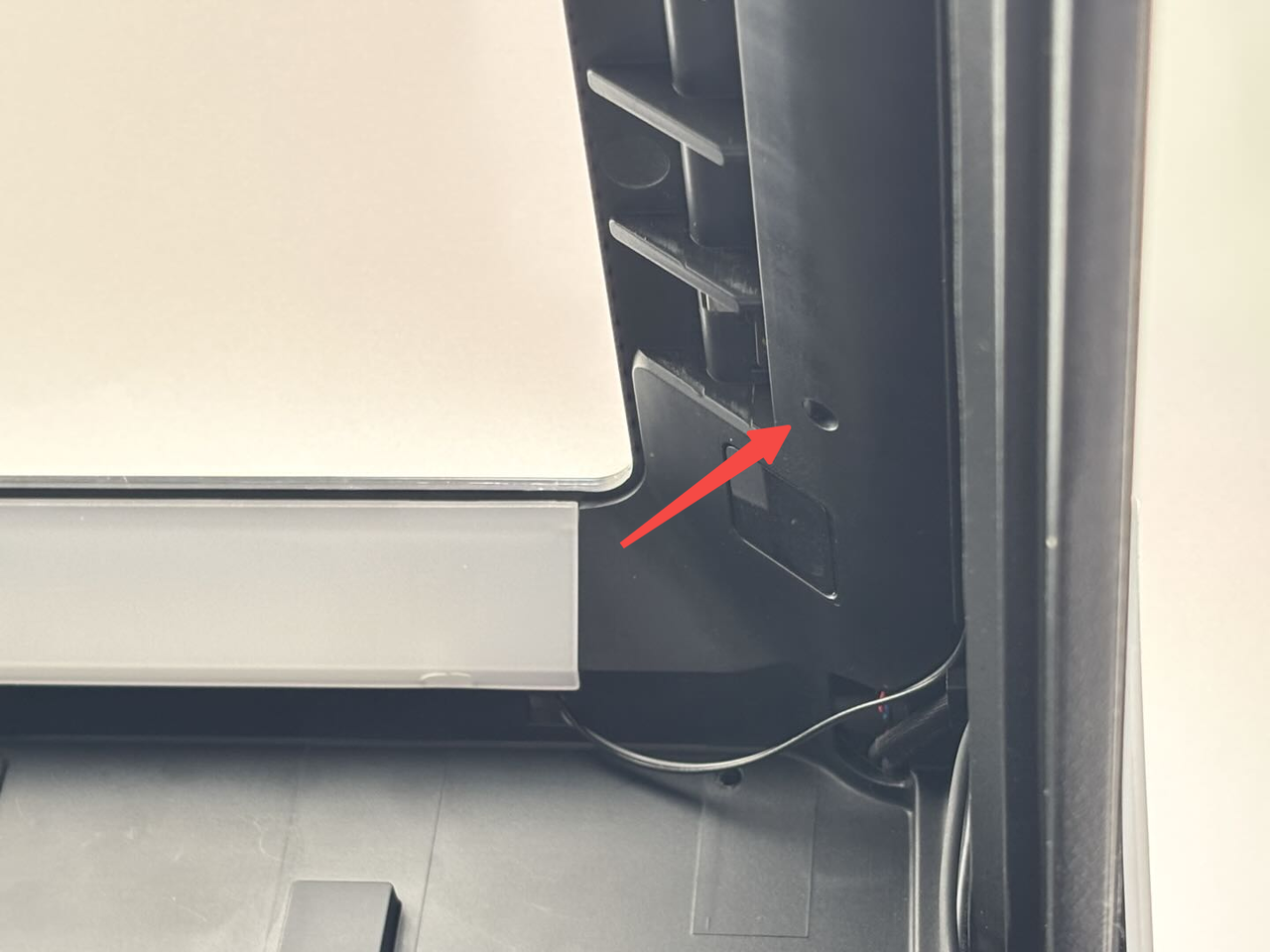

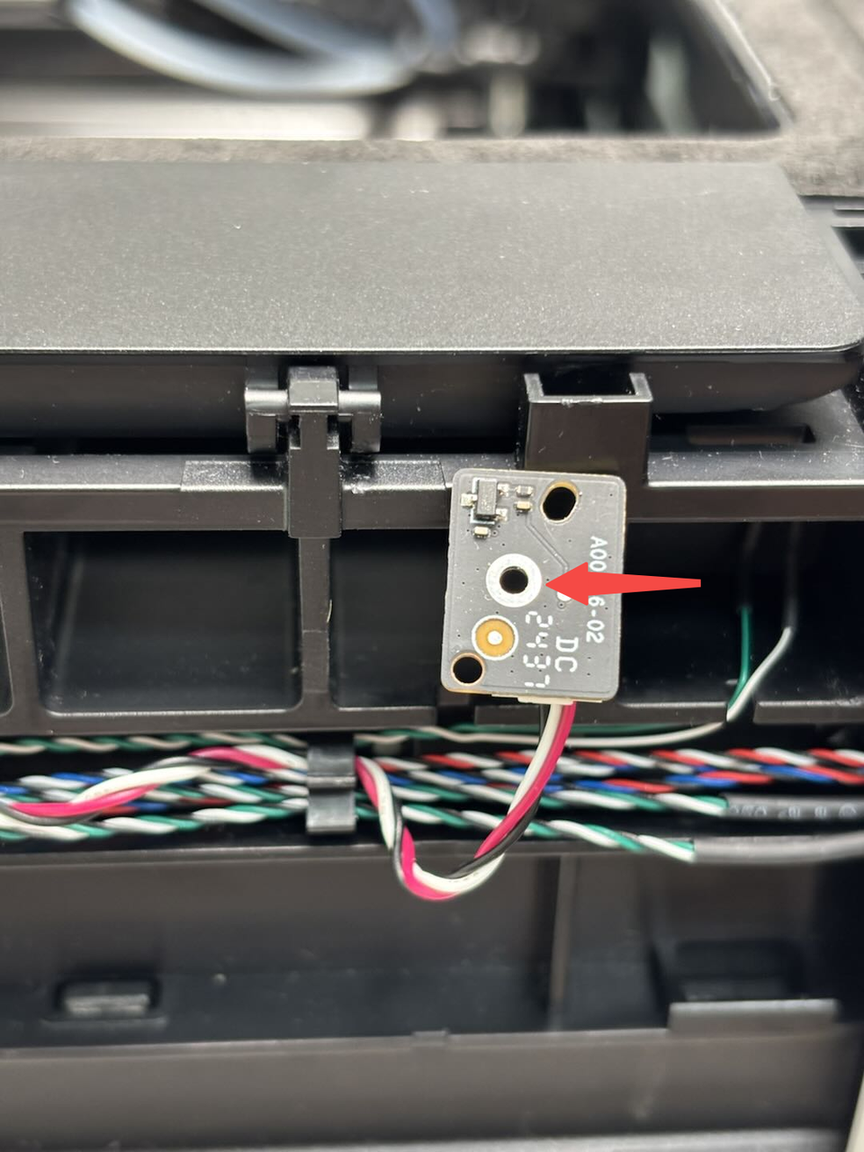

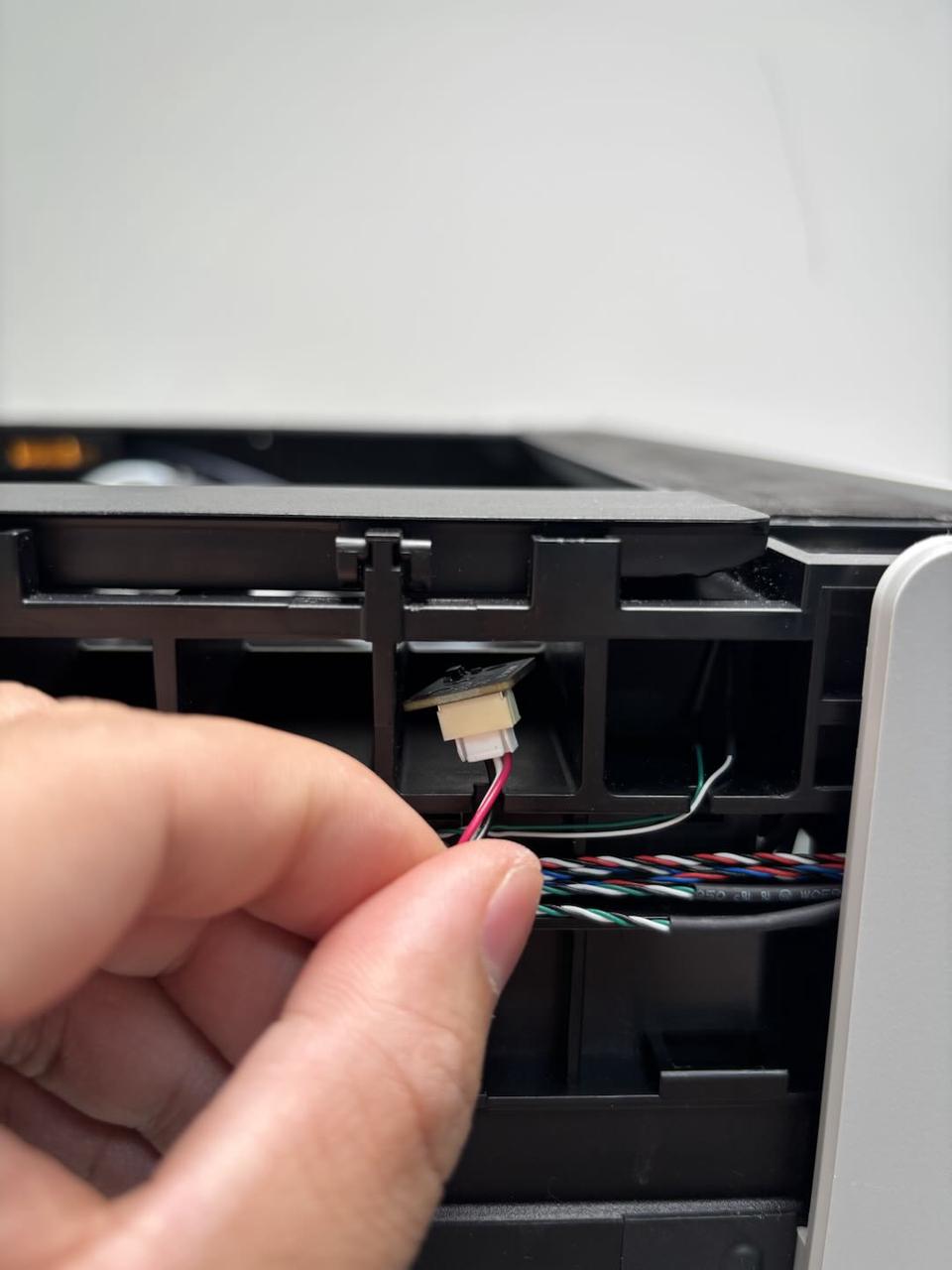

Paso 2: Sacá el sensor. Ubicá el sensor y usá la llave Allen H1.5 para sacar el tornillo BT2x5 a través del agujerito en la base de la cubierta superior. Guardá el tornillo en una cajita para no perderlo. Tironeá el sensor desde el frente (lado de la pantalla), apretá la traba del conector y desconectalo.
Cómo instalarlo

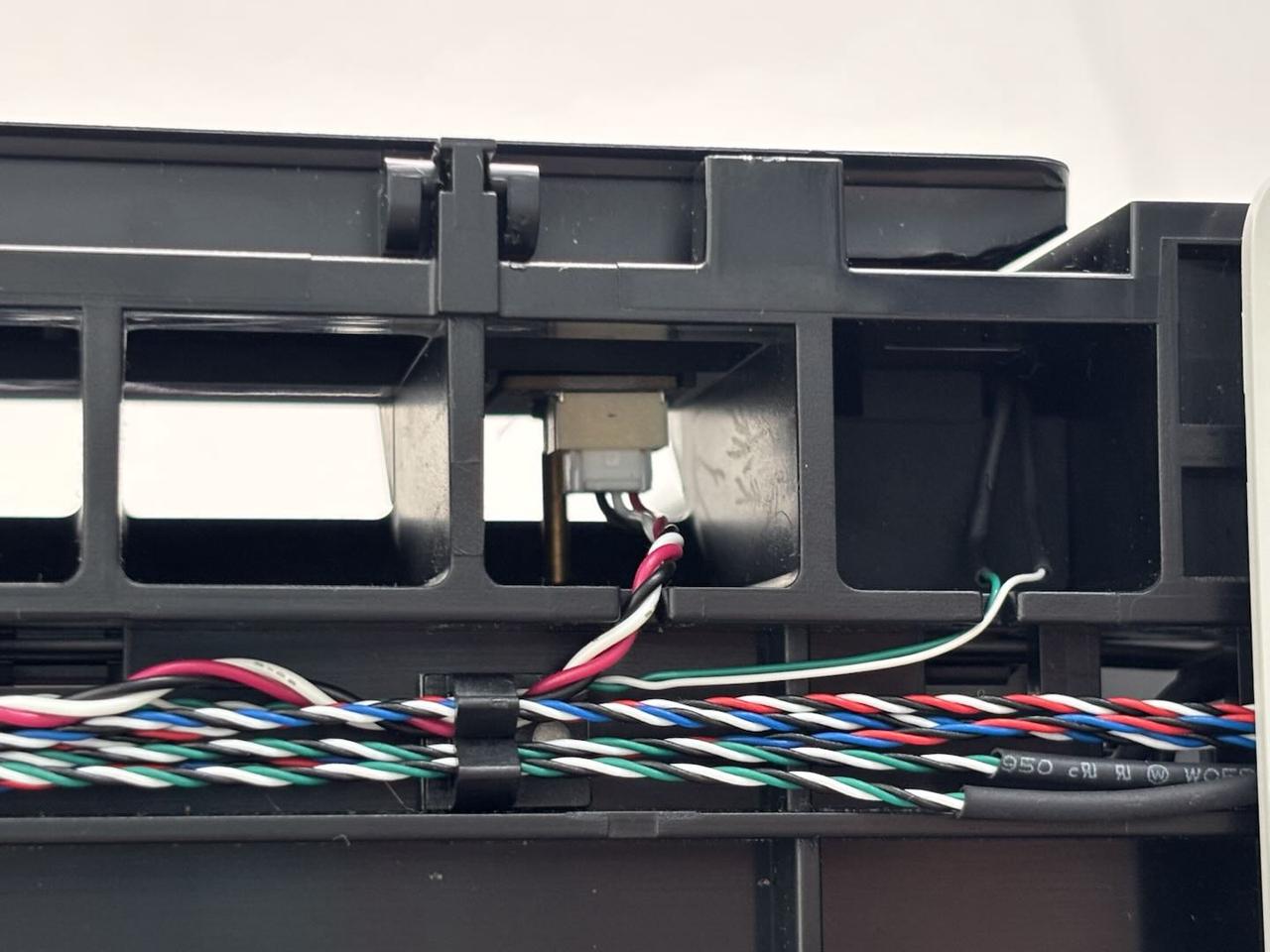

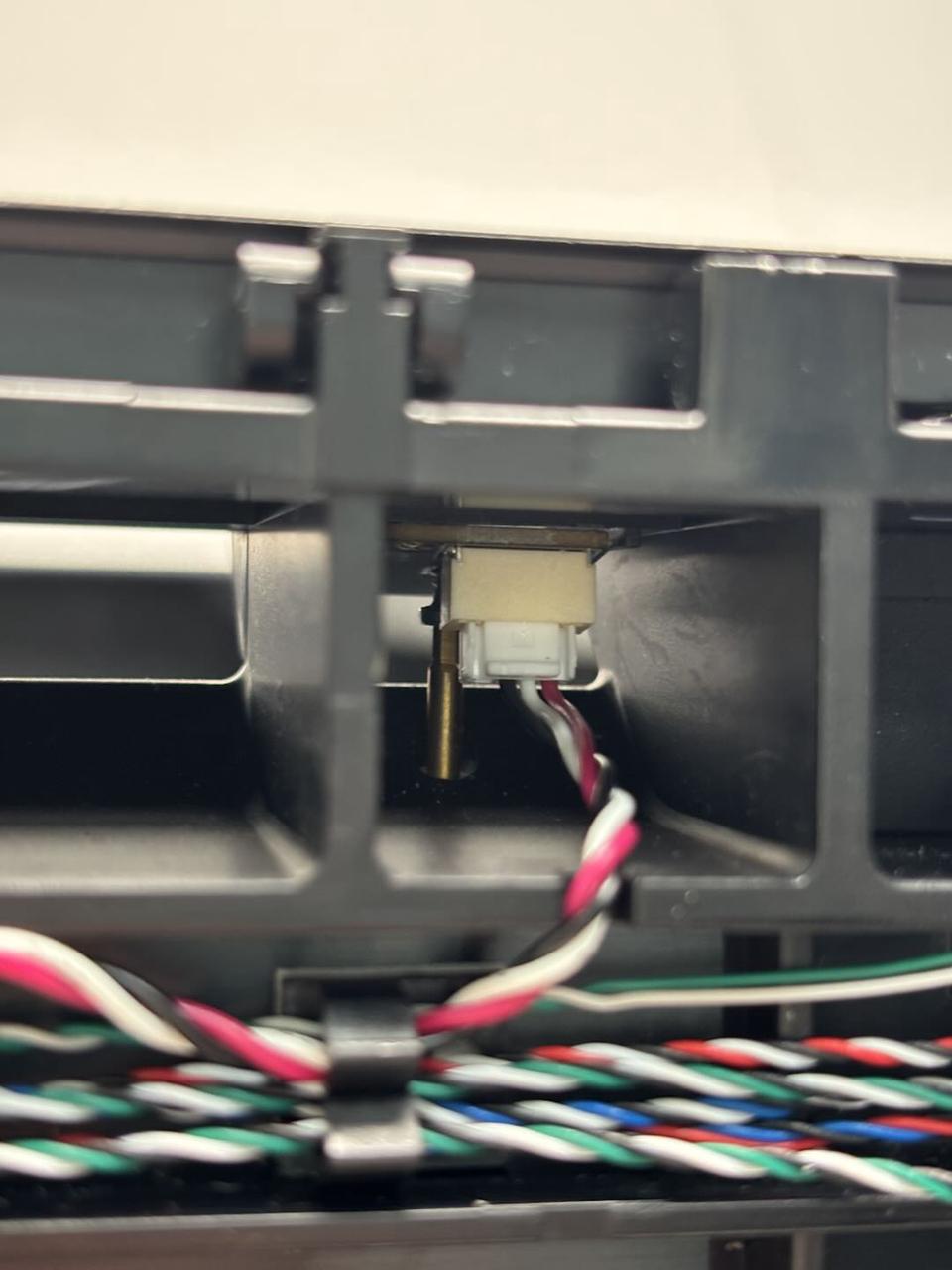

Paso 1: Instalación. Conectá el sensor nuevo y metelo en su lugar en la cubierta superior. Poné el tornillo en la punta de la llave Allen H1.5 (ayudate con pinzas si no tenés espacio) y ajustalo (BT2x5). Nota: Mirá bien que quede bien calzado en la ranura; si quedó torcido, aflojá un toque el tornillo y acomodalo.
Paso 2: Poné la cubierta frontal. Reinstalá todo siguiendo la guía correspondiente.
Sensor de detección del botón de parada de emergencia
Cómo sacarlo
Paso 1: Incliná la impresora hacia la derecha. Como los sensores están abajo, te conviene inclinarla. Ojo que la impresora es pesada: hacelo entre dos personas para no golpearla ni lastimarse.

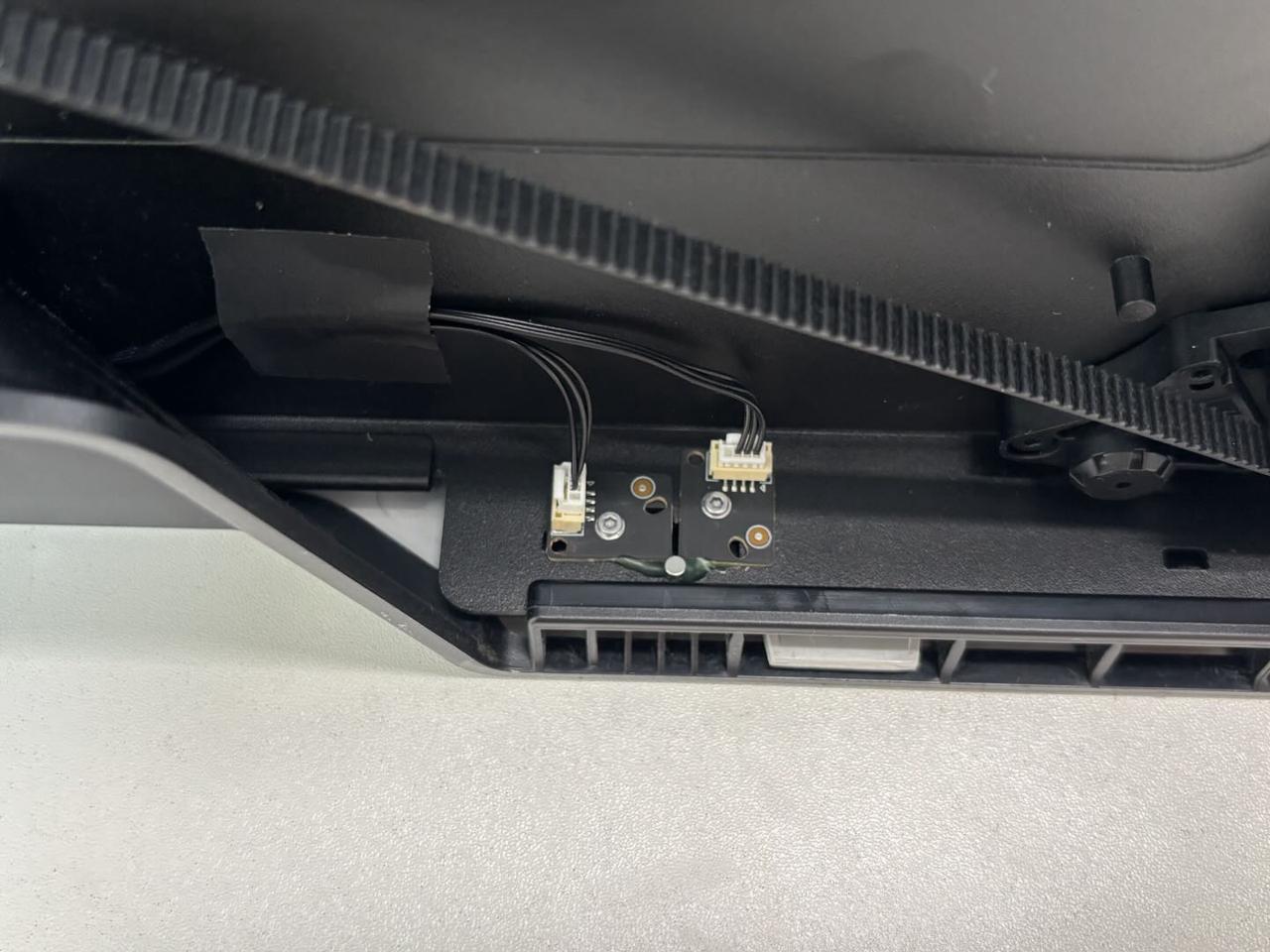

Paso 2: Sacá el sensor. Usá la llave Allen H1.5 para sacar el tornillo M2x2.5 y desconectá el sensor. Los dos se sacan igual. Puede que tengan un poco de pegamento, así que hacé un poquito de fuerza si ves que no salen de una.
Cómo instalarlo
Paso 1: Instalación. Enchufá el sensor nuevo y ajustá el tornillo M2x2.5. Prestá atención a la posición de cada uno según el diagrama.
Paso 2: Enderezá la impresora. Volvé a ponerla en su posición normal.
Sensor de detección de la placa de cubierta de vidrio
Cómo sacarlo
Paso 1: Despegá la espuma. Los sensores están abajo de la espuma. Despegala con cuidado desde el borde hasta que los veas bien.
Paso 2: Sacá el sensor. Sacá el tornillo BT2x5 con la llave Allen H1.5. Hacé un poquito de palanca con la llave para levantarlo. Agarrá el sensor del lado opuesto al conector, sacalo en ángulo y desconectalo.
Cómo instalarlo
Paso 1: Instalación. Conectá el nuevo, meté primero el lado del conector en ángulo y ajustá el tornillo BT2x5.
Paso 2: Pegá la espuma. Volvé a poner la espuma original para tapar los sensores.
Sensor de detección del panel lateral izquierdo
Cómo sacarlo
Paso 1: Sacá la tapa de la placa AP. Usá la llave Allen H2.0 para sacar el tornillo BT2.6x8 y retirá la tapa desde el lado de la puerta frontal.
Paso 2: Sacá el sensor. Usá la llave Allen H1.5 para sacar el tornillo M2x2.5. El sensor tiene unos clips que lo sostienen; hacé palanca con la llave para soltarlos y desconectá el cable.
Cómo instalarlo
Paso 1: Instalación. Conectá el sensor, calzá primero la parte de abajo y después presionalo contra los clips laterales. Si los clips se doblaron, volvelos a su lugar con la llave Allen. Poné el tornillo M2x2.5.
Paso 2: Poné la tapa de la placa AP. Calzala primero desde la parte de atrás de la impresora, encajando los puntos que indican las flechas. Asegurate de que alinee bien con el filament buffer y la tapa de cables, y ajustá el tornillo BT2.6x8.
Sensor de detección del panel lateral derecho
Cómo sacarlo
Paso 1: Sacá el panel lateral derecho. Como el sensor está atrás del panel, tenés que sacarlo primero. Mirá la Wiki de "Reemplazo de panel lateral H2D".
Paso 2: Sacá el sensor. Sacá el tornillo BT2x5 (llave Allen H1.5), apretá la traba del conector y retirá el sensor.
Cómo instalarlo
Conectá el sensor, alinealo con el agujero y ajustá el tornillo BT2x5 con la llave Allen H1.5.
Verificá que todo funcione
Una vez que termines, prendé la impresora y fijate si detecta correctamente la apertura/cierre de la puerta, la tapa de vidrio o el estado de los paneles según lo que hayas cambiado. Si el error desapareció, estás listo.
