Reemplazo de la cadena portacables H2D/H2C

Este artículo explica cómo reemplazar la cadena portacables en las impresoras H2D y H2C. Seguí estos pasos con cuidado para asegurar que el cableado y los tubos internos queden protegidos y se muevan correctamente durante la impresión.

Contenido de la página

• La cadena portacables
• Cuándo reemplazarla
• Herramientas y materiales necesarios
• Advertencia de seguridad
• Cómo reemplazar la cadena portacables
• Cómo reemplazar el soporte de la base de la cadena
• Verificación del funcionamiento

Nota: En esta guía usamos la H2D como ejemplo, pero los pasos para la H2C son exactamente los mismos.

La cadena portacables

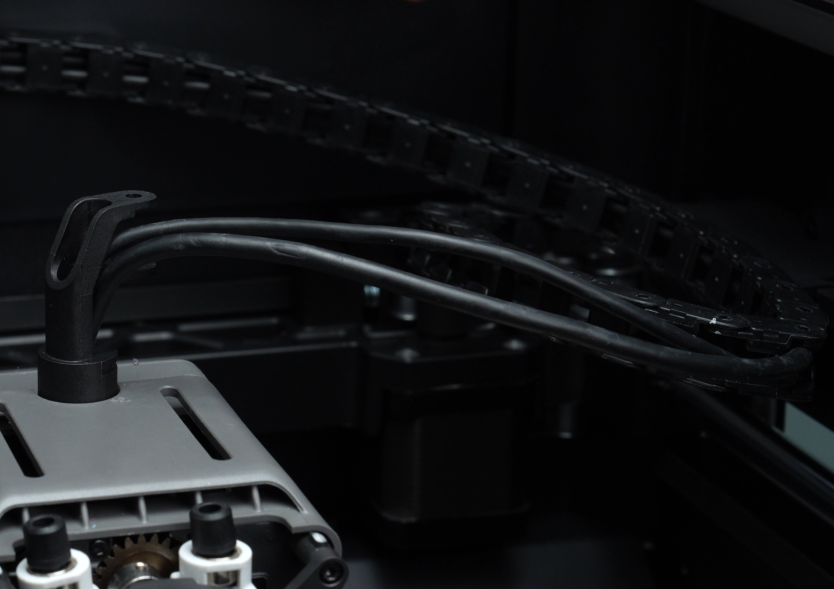

La cadena portacables se usa para conectar el cabezal con la parte trasera de la impresora. Adentro de la cadena van instalados el bowden tube, el cable USB-C y el cable de comunicación/potencia MC-TH.

El kit incluye:

• 1 cadena portacables (con dos clips preinstalados).
• 1 soporte/base para la cadena.

Cuándo reemplazarla

• Si la cadena portacables está rota o trabada.
• Si la base de la cadena está dañada y no se puede asegurar bien.

Herramientas y materiales necesarios

• Nueva cadena portacables.
• Para este proceso no vas a necesitar tornillos.

Advertencia de seguridad

¡IMPORTANTE! Es fundamental que apagues la impresora y la desconectes de la corriente antes de hacer cualquier trabajo de mantenimiento. Trabajar con la máquina prendida puede causar cortocircuitos, dañar la electrónica y generar riesgos de seguridad.

Durante el proceso podrías tener que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en contacto entre sí o con partes metálicas si la impresora está encendida. Si tenés dudas, te recomendamos abrir un ticket de soporte técnico.

Cómo reemplazar la cadena portacables

Sacar la cadena

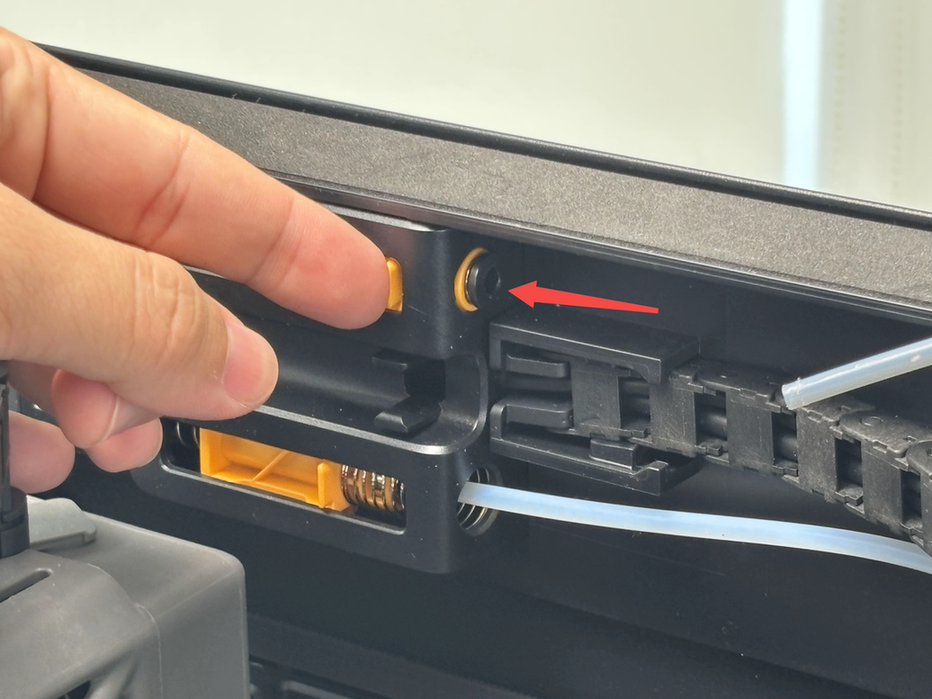

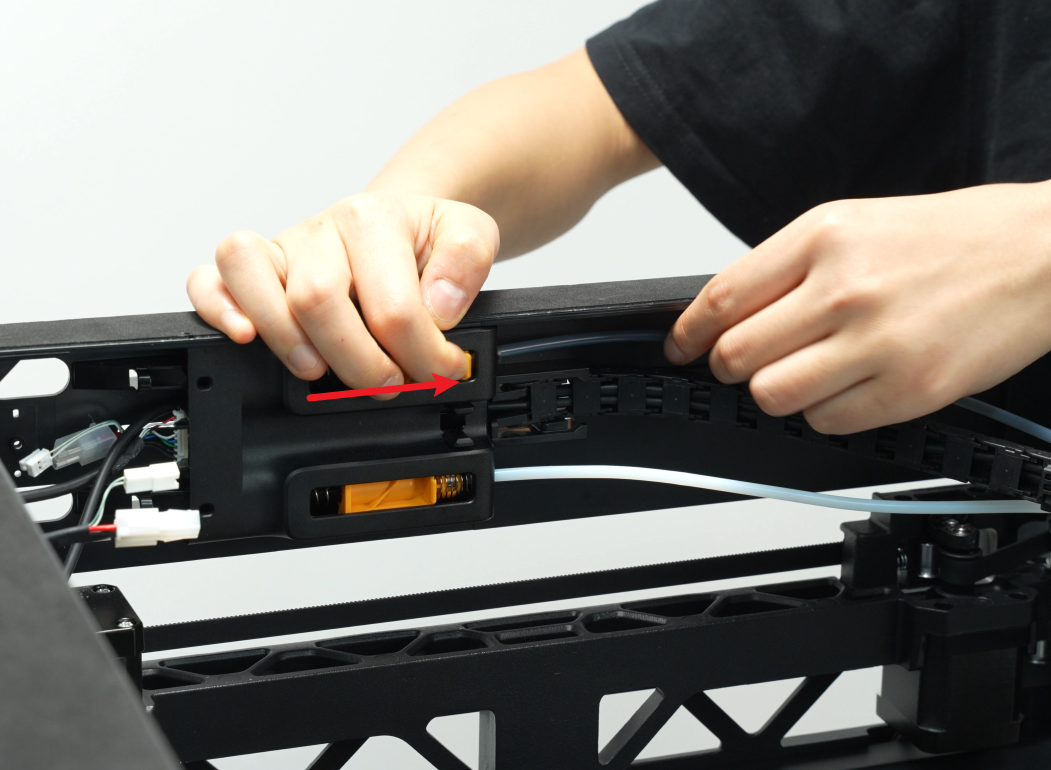

Paso 1: Sacar el bowden tube. Para que sea más fácil después, desconectá el bowden tube del buffer. Empujá el deslizador del buffer bien hacia la derecha, presioná el conector neumático y soltá los dos tramos de bowden tube.

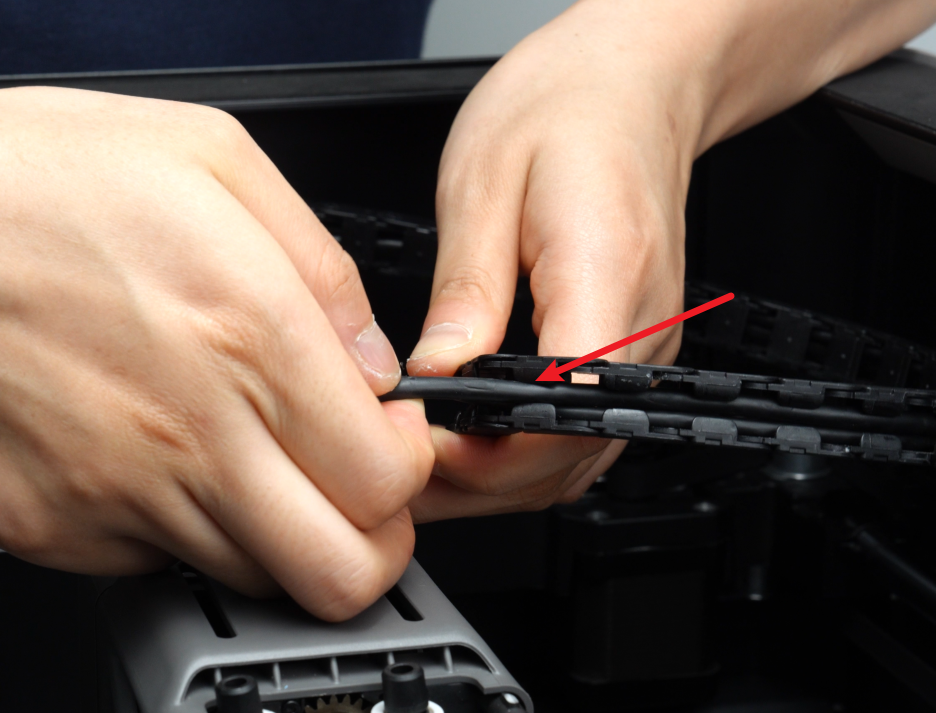

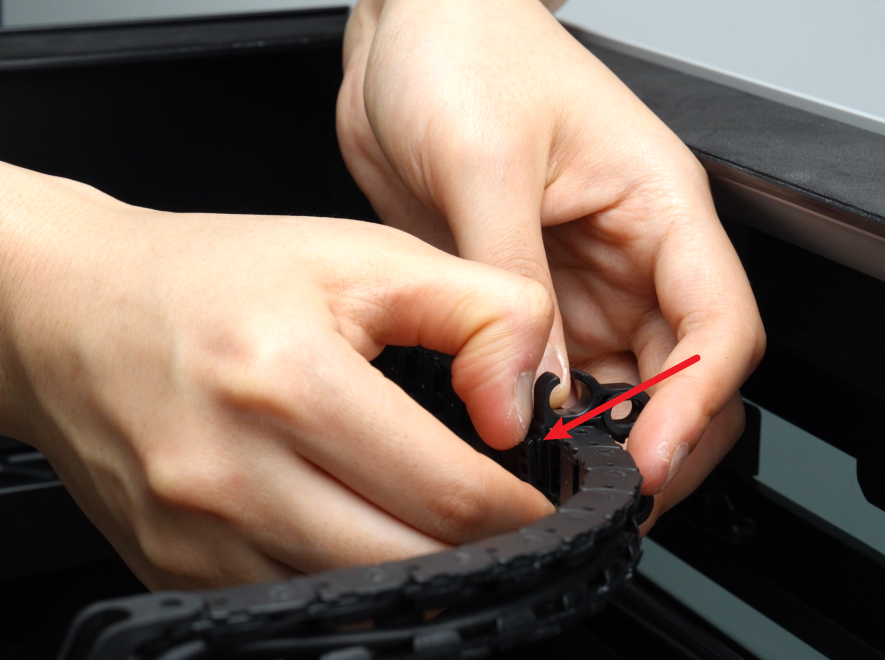

Paso 2: Sacar los clips. Desenganchá las trabas de la cadena portacables y retirá ambos clips. El bowden tube puede quedar enganchado en los clips mientras los sacás.

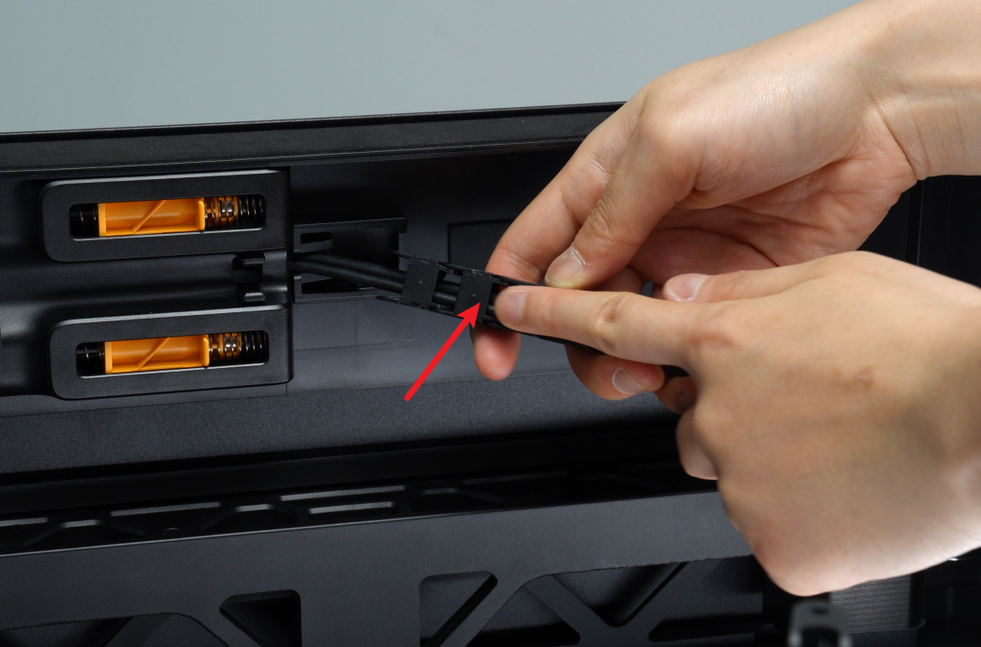

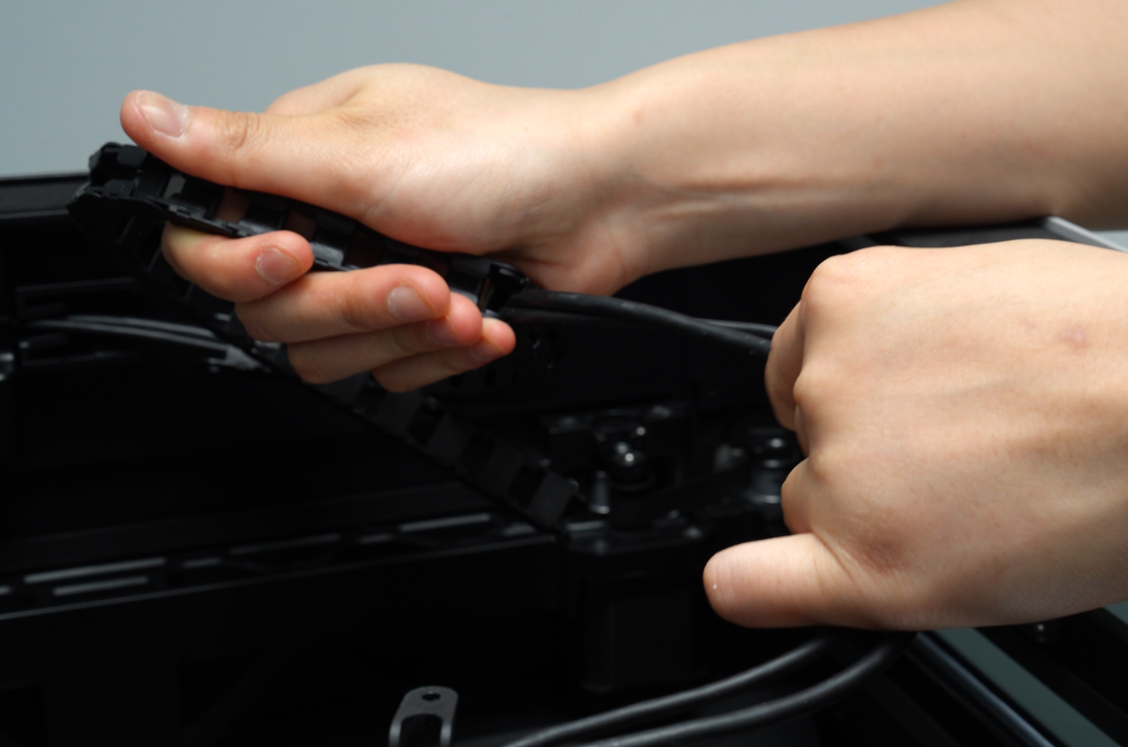

Paso 3: Retirar la cadena. Primero desconectá el lado de la cadena que va a la base y tirá un poco de los cables USB-C y MC-TH. Después, sacá el extremo final de la cadena de la cubierta superior y deslizá los cables completamente para liberar la pieza.

Instalar la nueva cadena

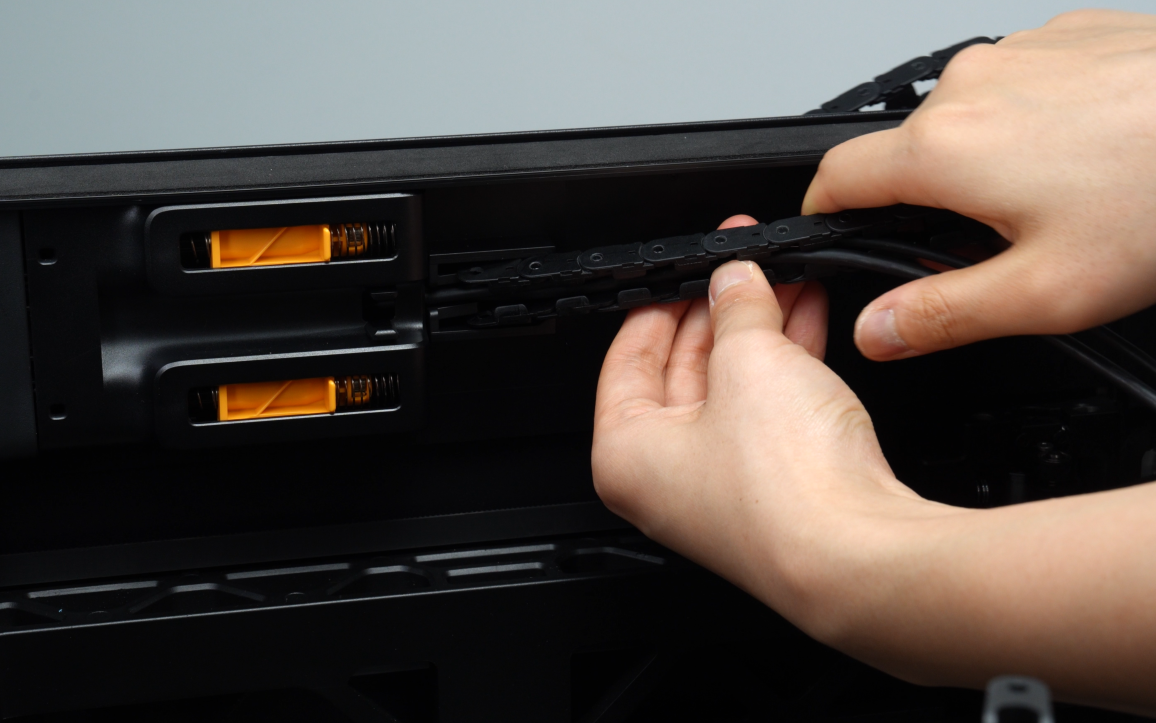

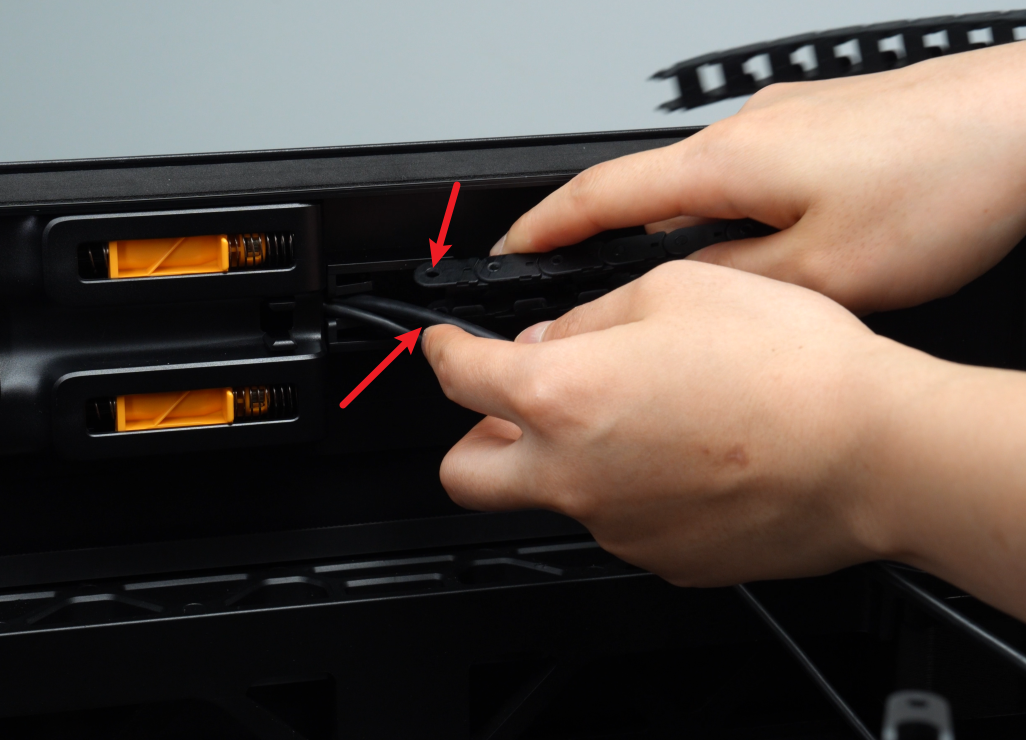

Paso 1: Colocar la cadena. Pasá los cables USB-C y MC-TH por adentro de la cadena nueva. Conectá primero el extremo de los agujeros redondos a la cubierta superior. Fijate que el lado cerrado de la cadena mire hacia afuera. Empujá la primera sección en el clip del soporte hasta que quede bien firme en el marco superior. Finalmente, conectá el otro extremo a la base.

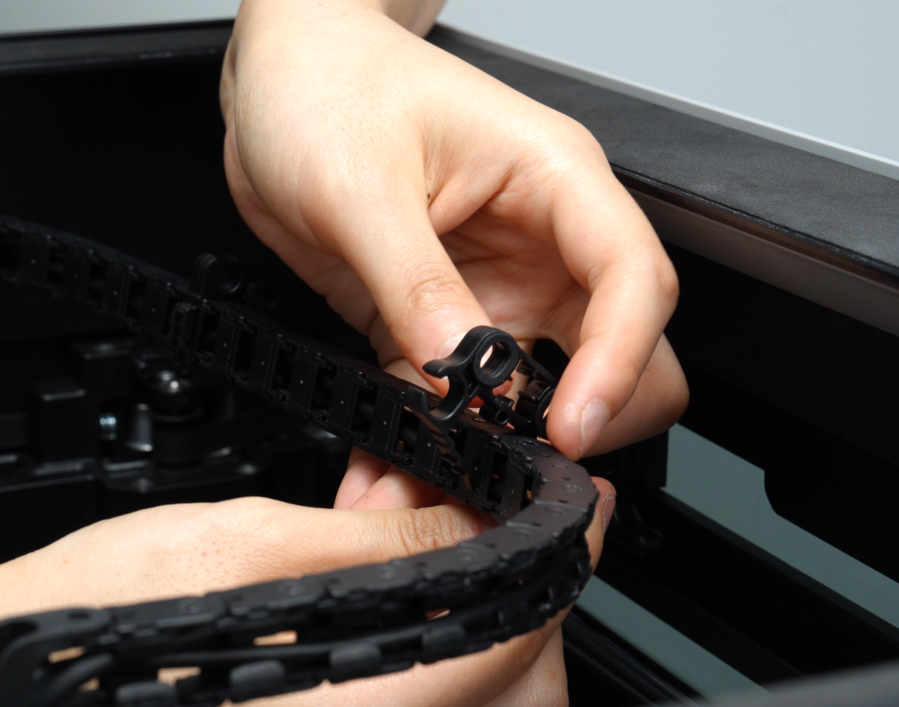

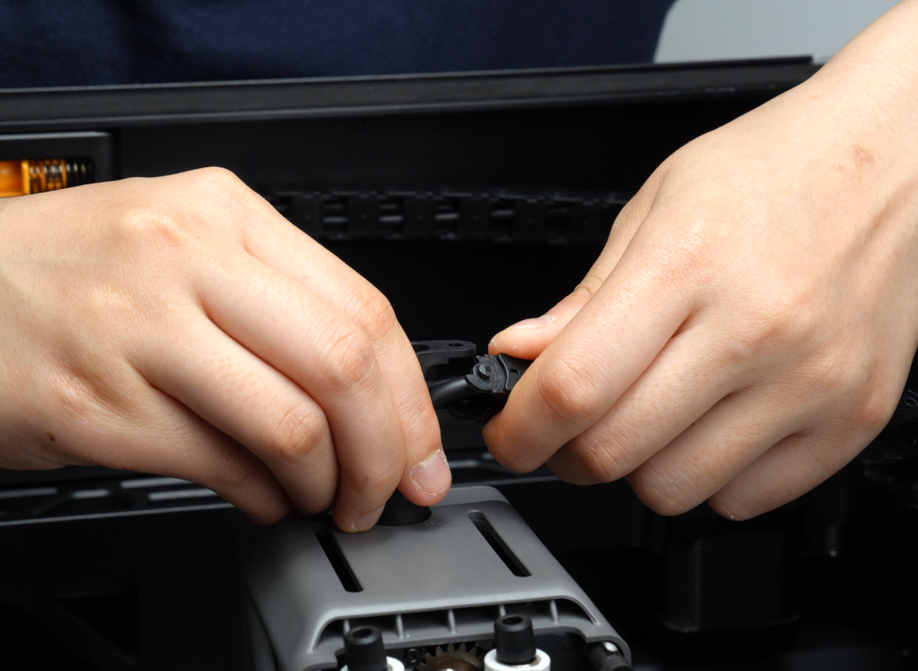

Paso 2: Poner los clips. Instalá los dos clips en los eslabones número 11 y 18 (contando desde la base). Asegurá el bowden tube en su lugar usando estos clips.

Paso 3: Reconectar el bowden tube. Volvé a conectar el bowden tube al buffer asegurándote de que entre hasta el fondo.

Reemplazar el soporte de la base

Sacar el soporte de la base

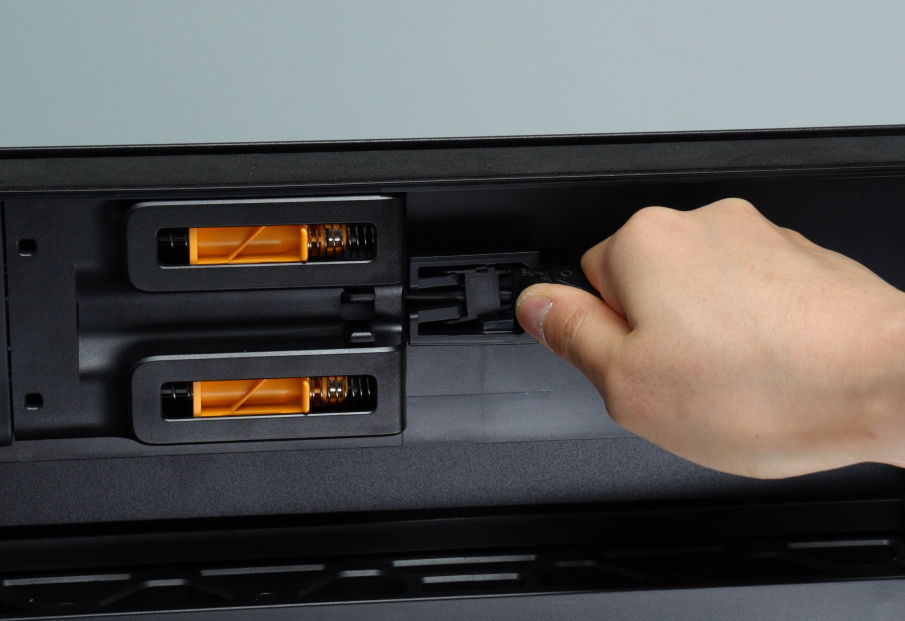

Desconectá la cadena de la base y tirá un poco de los cables para tener espacio. Si el soporte está dañado, lo mejor es reemplazarlo directamente. Usá unas pinzas para cortar con cuidado la pieza vieja y sacarla. Tené cuidado de no dañar la base fija de la impresora mientras cortás.

Aviso: Cuando cortes plástico, fijate que no haya nadie cerca o tapá con la mano para evitar que salten pedazos y alguien salga lastimado.

Verificación del funcionamiento

Una vez que termines, mové el cabezal manualmente de un lado al otro (con la impresora apagada). Mirá que la cadena se mueva suavemente, que no se enganche con nada y que los cables no queden tirantes en ninguna posición.
