Esta página te explica cómo reemplazar el sensor de calibración de offset del nozzle en los modelos H2D y H2C.
Contenido de la página
- Sensor de calibración de offset del nozzle
- Herramientas y materiales necesarios
- Aviso de seguridad
- Reemplazo del sensor de calibración de offset del nozzle
- Reemplazo del conector del sensor de calibración de offset del nozzle
- Verificación del funcionamiento
- Lista de especificaciones de tornillos
- Notas finales
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos para el reemplazo son exactamente iguales para la H2C.
Sensor de calibración de offset del nozzle
El sensor de calibración de offset del nozzle está instalado en la parte trasera de la cama.

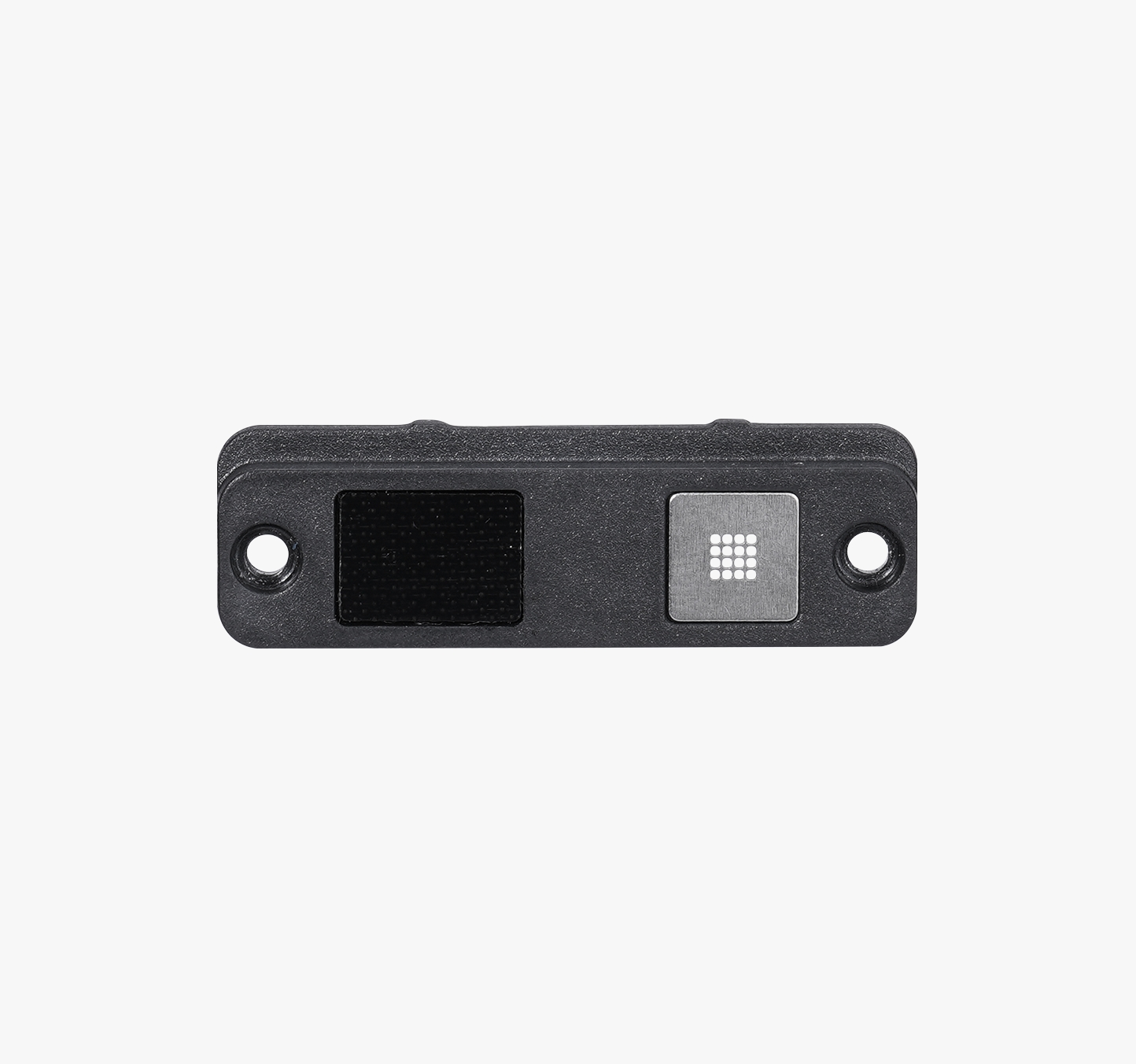

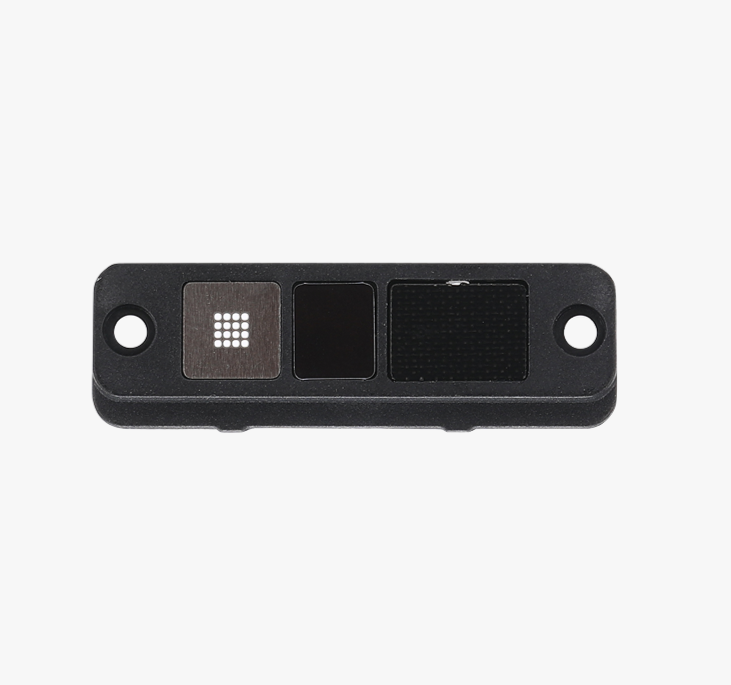

Los repuestos para el sensor incluyen:
- Sensor de calibración de offset del nozzle * 1
- Conector del sensor de calibración de offset del nozzle * 1
- Tornillos M2x5 (usados para fijar el sensor) * 2
Herramientas y materiales necesarios
- Nuevo sensor de calibración de offset del nozzle (H2D o H2C)
- Llave Allen H1.5
- Llave Allen H2.0 (necesaria solo si vas a cambiar el conector del sensor)
Aviso de seguridad
¡IMPORTANTE!
Es fundamental que apagues la impresora antes de hacer cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica o en los cables del cabezal. Si hacés esto con la impresora prendida, podés causar un cortocircuito, lo que dañaría los componentes electrónicos y sería un peligro para tu seguridad.
Durante el mantenimiento o la solución de problemas, quizás tengas que desarmar piezas, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con partes electrónicas mientras la impresora sigue encendida. Esto puede romper la electrónica de la impresora y causar más líos.
Por eso, es clave que apagues la impresora y la desconectes de la corriente antes de empezar. Así evitás cortocircuitos o daños, asegurando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para ayudarte rápido.
Reemplazo del sensor de calibración de offset del nozzle
Retirar el sensor

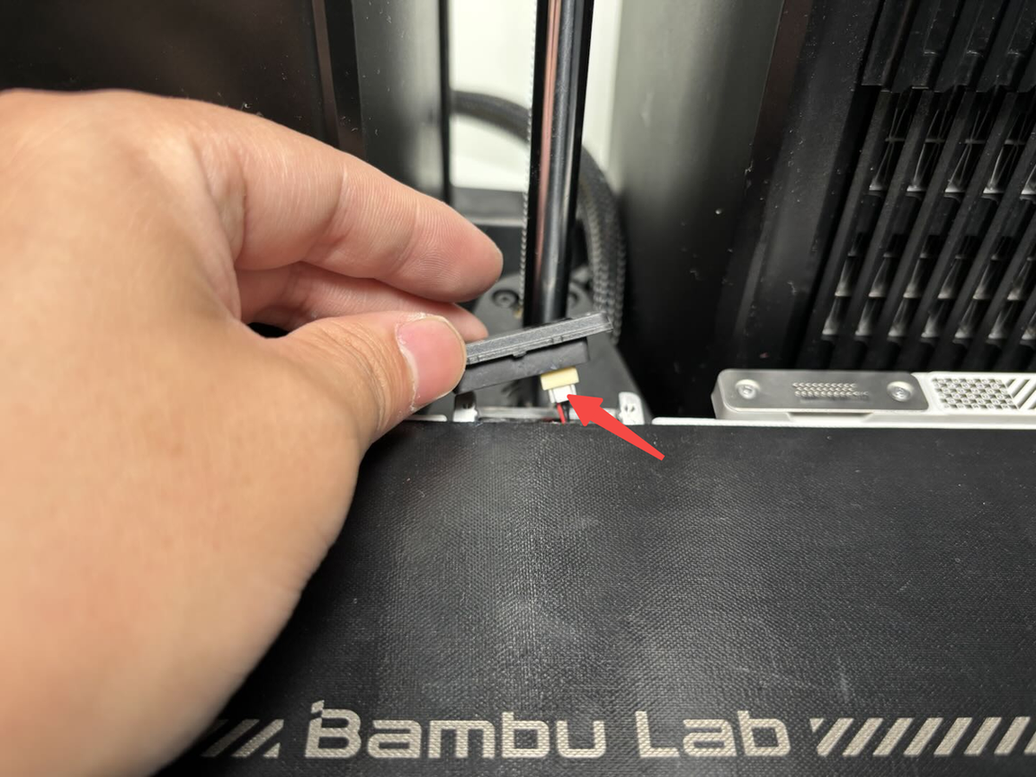

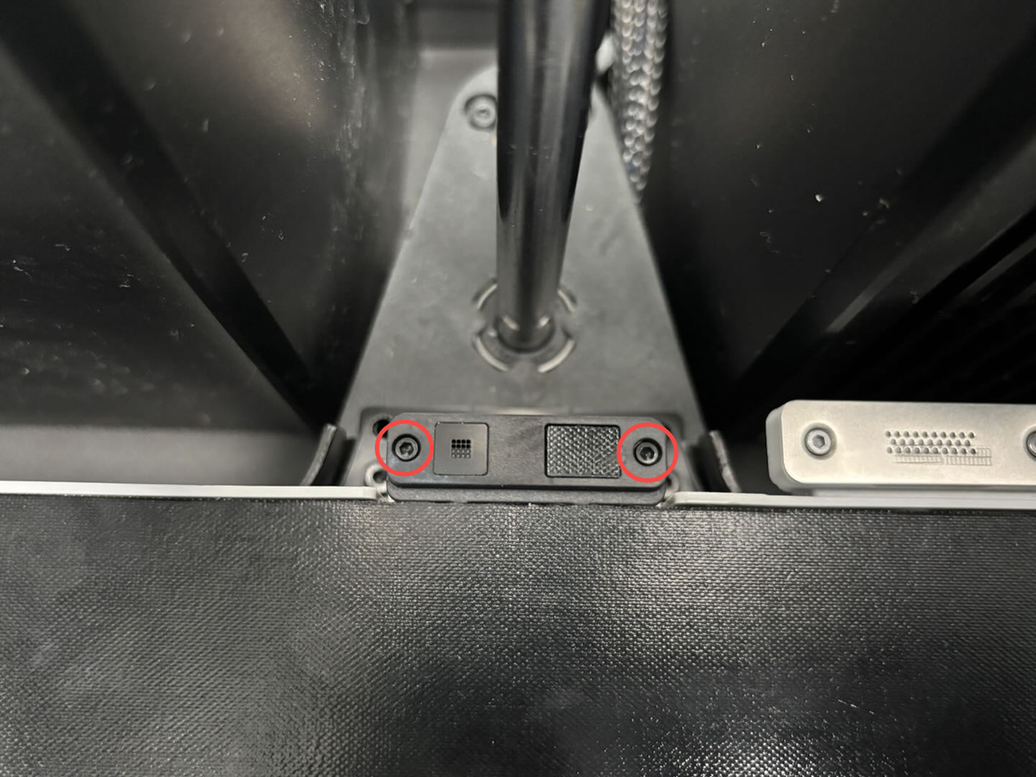

Usá una llave Allen H1.5 para sacar los 2 tornillos de fijación (M2x5) que sujetan la bobina del sensor. Levantá la bobina con cuidado hacia arriba y desconectá el conector.
Instalar el sensor
Conectá la bobina del nuevo sensor al conector de la cama y asegurala con los 2 tornillos (M2x5) usando la llave Allen H1.5.

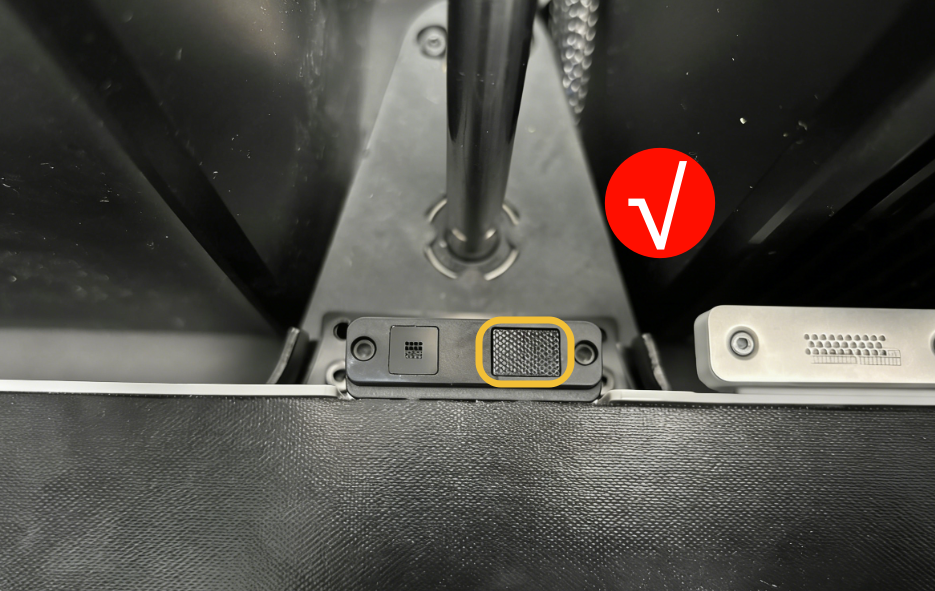

Cuando instales el sensor, fijate bien en la dirección para no ponerlo al revés. Confirmá que la placa de acero plateada del limpiador de nozzle quede del lado izquierdo.
Reemplazo del conector del sensor de calibración de offset del nozzle
Retirar el conector
Paso 1: Retirar la cama. Por favor, fijate en los pasos de la Guía de reemplazo de cama de la H2D para sacar la cama y el sensor de calibración.

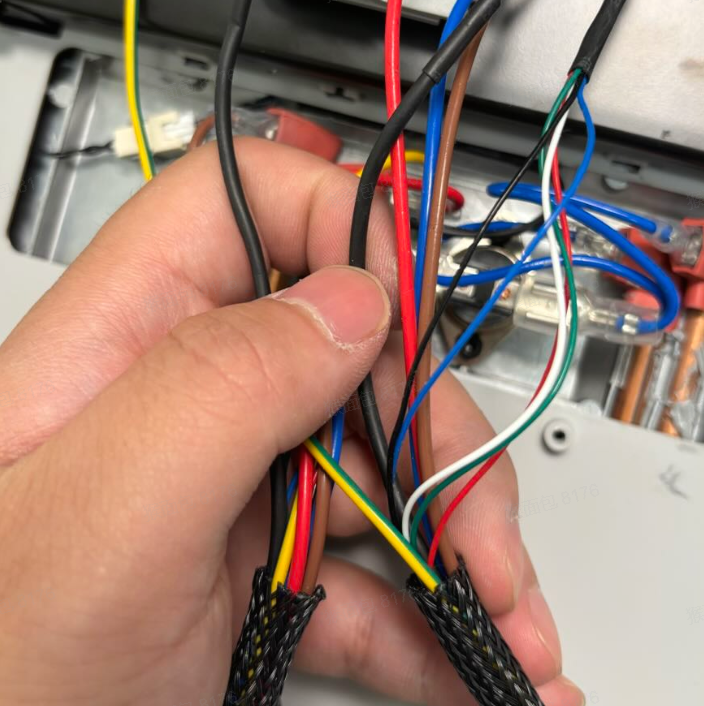

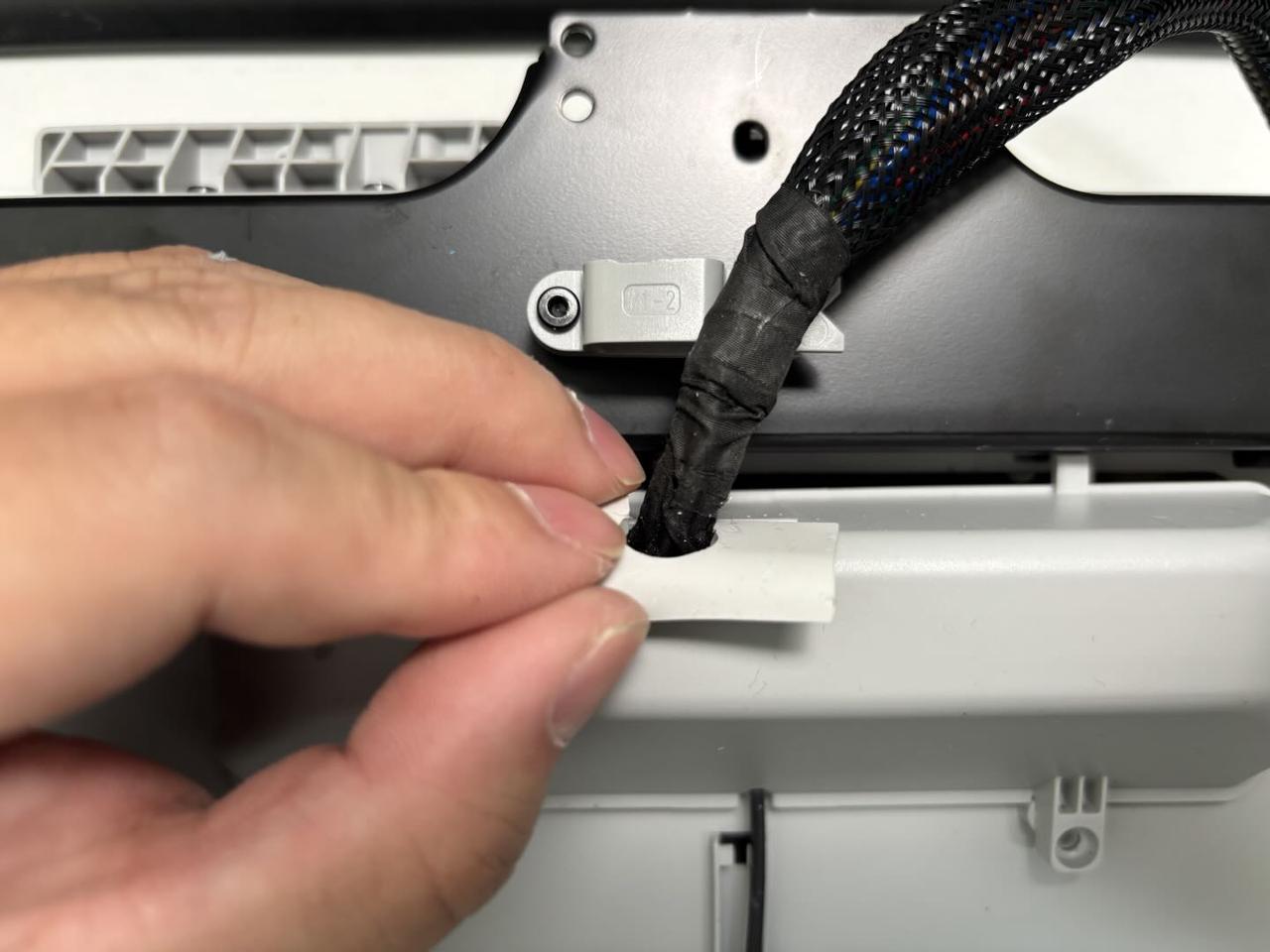

Paso 2: Retirar el conector. Da vuelta la cama y usá una llave Allen H2.0 para sacar el tornillo de la tapa del cable (BT3x8). Hay una pieza de silicona chiquita en la tapa; sacala antes de retirar la tapa. Después, usá una llave Allen H2.0 para sacar el tornillo del clip del cable de la cama (ST3x12), sacá el cable del clip y, por último, despegá la cinta de ambos extremos de la funda.

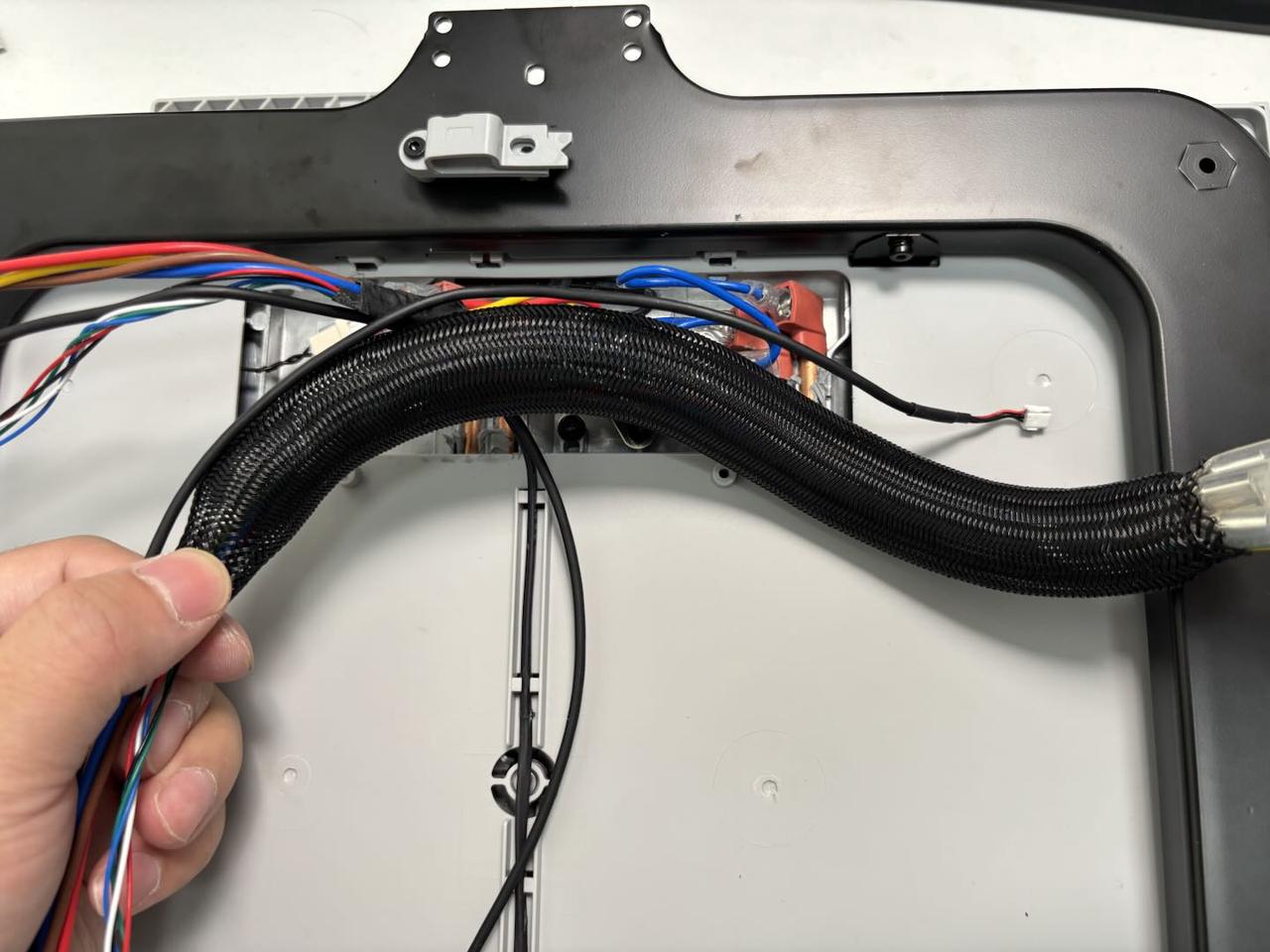

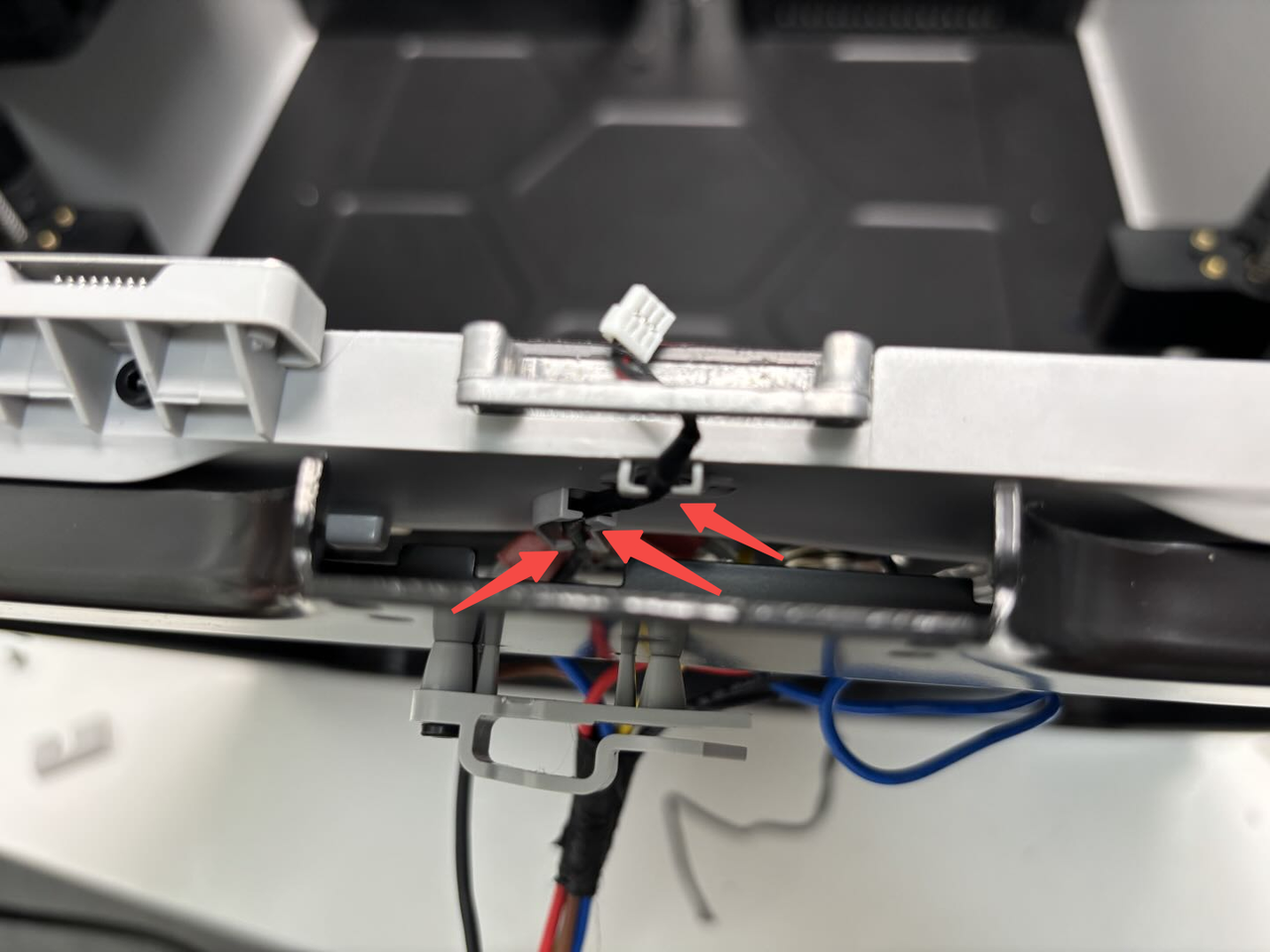

Sacá el conector de los clips del cable de la cama. Como hay 3 clips bloqueados, podés sacar el cable de los dos clips de los bordes primero y después usar una llave Allen para ayudarte a sacar el cable del clip del medio. Empujá la funda para que sea más fácil, como se ve en la imagen, y después sacá el conector de adentro de la funda.
Instalar el conector
Paso 1: Conectar el conector. Empujá la funda primero para que sea más fácil pasar el nuevo conector. Después, asegurá el cable en los clips de la cama. Usá una llave Allen para ayudarte a presionar el cable en su lugar y volvé a poner la cinta en los extremos de la funda.
Nota: No hagas demasiada fuerza con la llave Allen para no romper el cable.
Pasá la tapa del cable por el mismo (el cable tiene que quedar trabado en los clips de la tapa), alineá los agujeros y ajustá los dos tornillos (BT3x8) con la llave Allen H2.0. Después, enganchá el cable en el clip y ajustá el tornillo (ST3x12). Finalmente, poné la pieza de silicona en la tapa.
Paso 2: Instalar la cama. Mirá los pasos de la Guía de reemplazo de cama de la H2D para volver a instalar la cama y el sensor.
Verificación del funcionamiento
Conectá la impresora y prendela. Mandá una impresión; si no salta ningún error, el reemplazo fue un éxito.
Lista de especificaciones de tornillos
Acá tenés el detalle de los tornillos necesarios para este proceso. Te recomendamos guardarlos bien para no perder ninguno:
- BT3x8: Fijación del panel trasero (12), purge chute (1), tapa de la placa AC (1).
- ST3x8: Fijación del panel trasero (11).
- ST3x12: Soporte del spool holder (2).
- BT3x12: Clip del cable (1).
- STW3x5: Cable de tierra (1).
- M2x5: Bobina del sensor de calibración (2).
- M3x6: Fijación de la cama (6).
- M3x35x8: Deslizador del eje Z (4).
Notas finales
Esperamos que esta guía te haya servido. Si no pudiste solucionar el problema, por favor abrí un ticket técnico para que te ayudemos. Si tenés sugerencias sobre esta Wiki, dejanos un mensaje en los comentarios. ¡Gracias por el apoyo!
