Este capítulo te brinda una explicación detallada de los pasos para el reemplazo y las precauciones necesarias para el conducto de aire del ventilador de enfriamiento del hotend de la H2D.
Modelos de impresora aplicables
H2D, H2C.
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2C.
Cuándo realizar el reemplazo
- El conducto de aire del ventilador de enfriamiento del hotend está dañado.
- El soporte técnico de Bambu Lab recomendó su reemplazo.
Herramientas y materiales necesarios
- Destornillador hexagonal H1.5
- Destornillador hexagonal H2.0

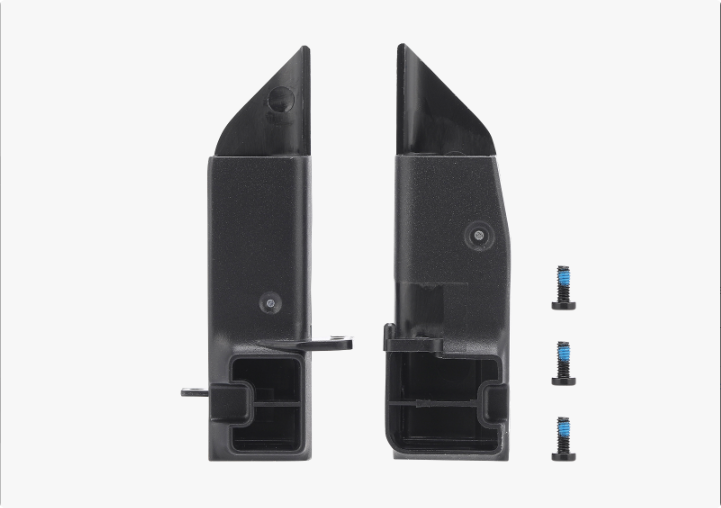

- Conducto de aire del ventilador de enfriamiento del hotend
Advertencia de seguridad
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica y los cables del cabezal. Trabajar con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, puede ser necesario desarmar piezas, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si hacen contacto entre sí, con otros metales o componentes electrónicos mientras la impresora está encendida. Esto puede resultar en daños a la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y eficaz.
Reemplazo del conducto de aire izquierdo
Extracción del conducto de aire izquierdo
1. Retirá el conducto de aire del ventilador de enfriamiento de capa (Part Cooling Fan). Podés consultar el video correspondiente o la guía específica de ese componente para sacarlo.

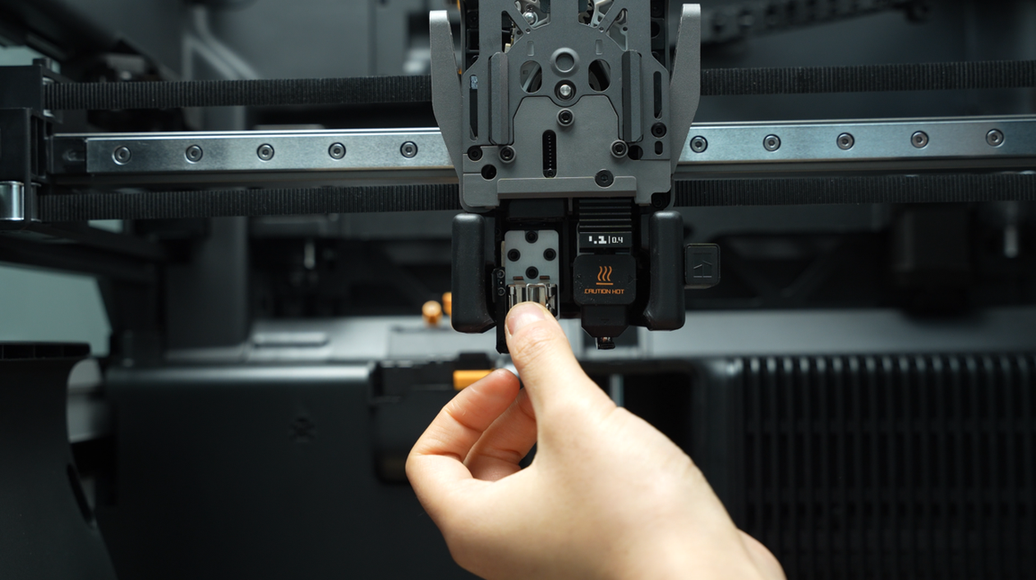

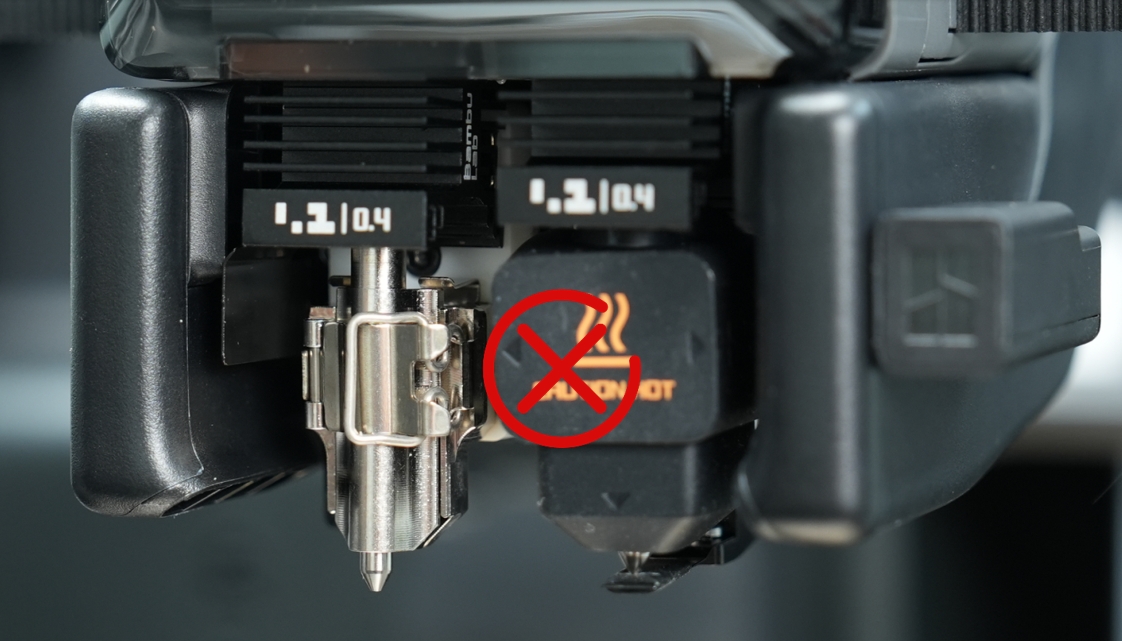

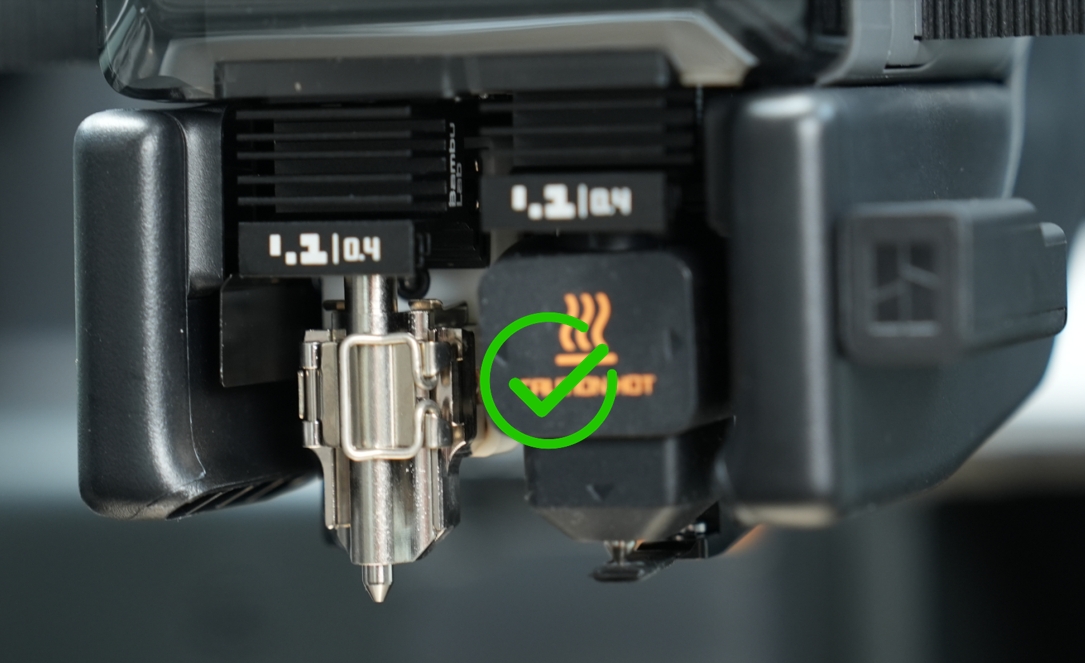

2. Retirá el conjunto del nozzle izquierdo: sacá la funda de silicona del nozzle izquierdo, soltá la traba de liberación rápida y retirá el nozzle.

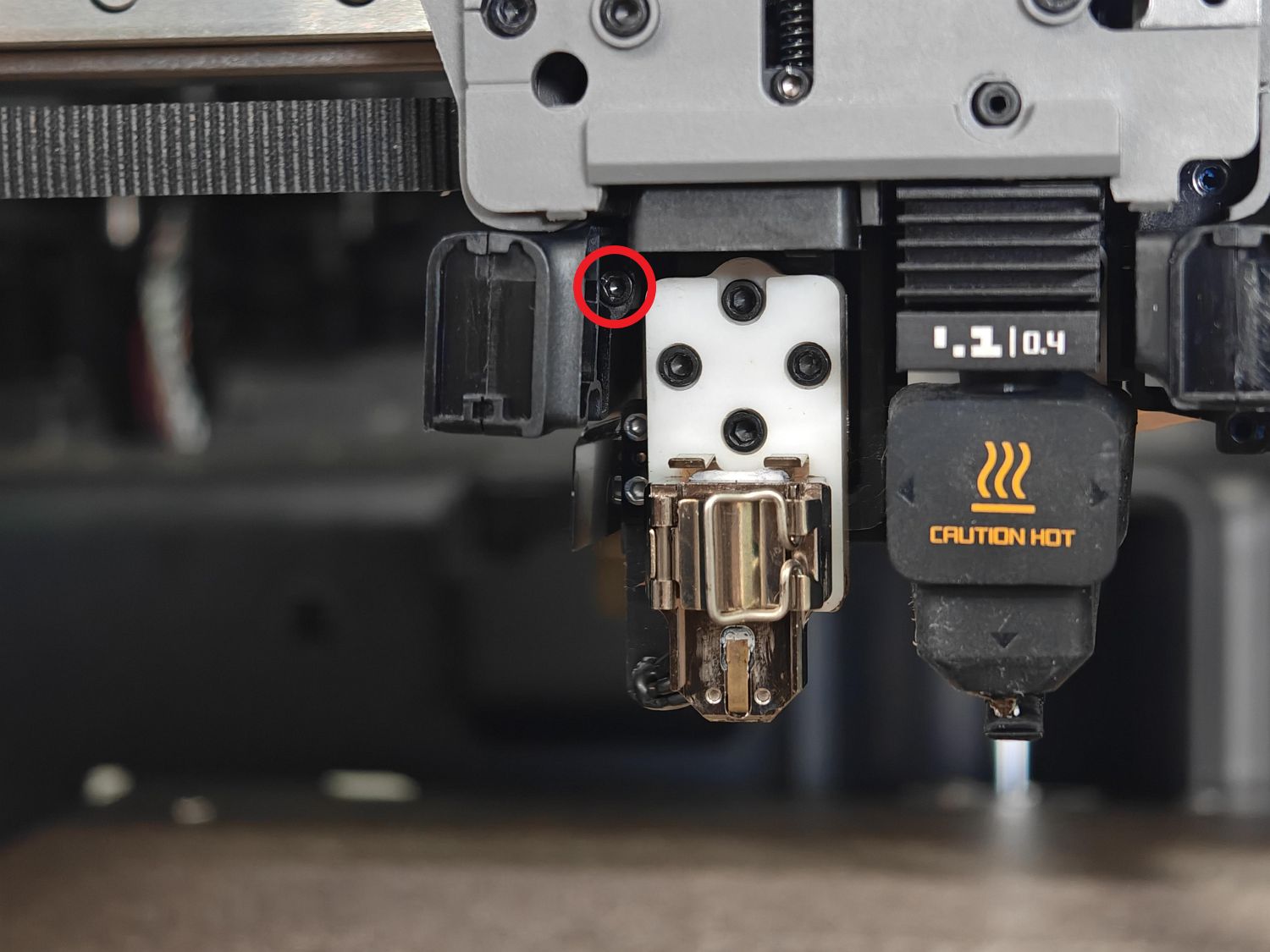

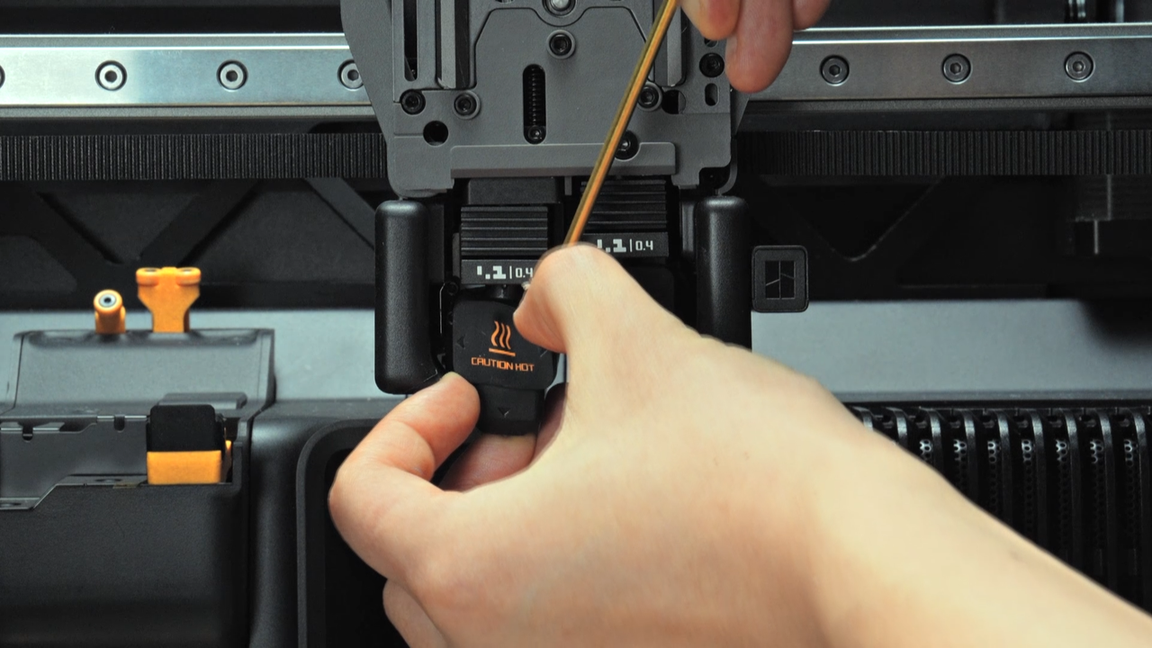

3. Retirá el conducto de aire del ventilador de enfriamiento del hotend: después de completar los pasos anteriores, vas a ver los tornillos de fijación del conducto izquierdo. Usá un destornillador H1.5 para sacar los tornillos (M2*5) y luego retirá el conducto.
Instalación del conducto de aire izquierdo

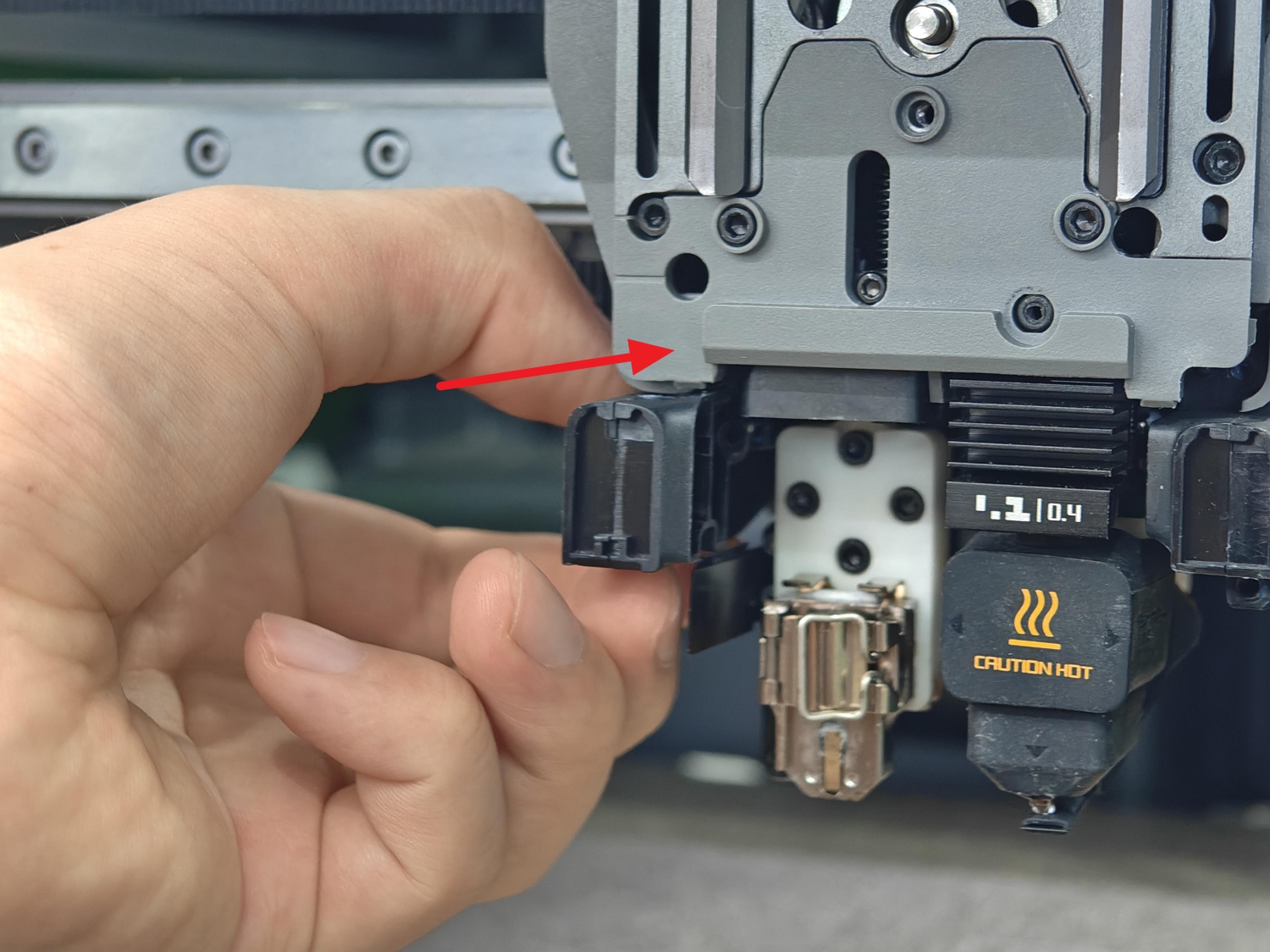

1. Instalá el conducto de aire del ventilador de enfriamiento del hotend: insertá el conducto izquierdo y aseguralo con el destornillador H1.5.
2. Instalá el conjunto del nozzle izquierdo: colocá el conjunto del nozzle de la misma manera, asegurándote de que la traba de liberación rápida esté bien firme.
3. Instalá el conducto de aire del ventilador de enfriamiento de capa siguiendo la guía correspondiente.
Reemplazo del conducto de aire derecho
Extracción del conducto de aire derecho
1. Retirá el conducto de aire del ventilador de enfriamiento de capa.

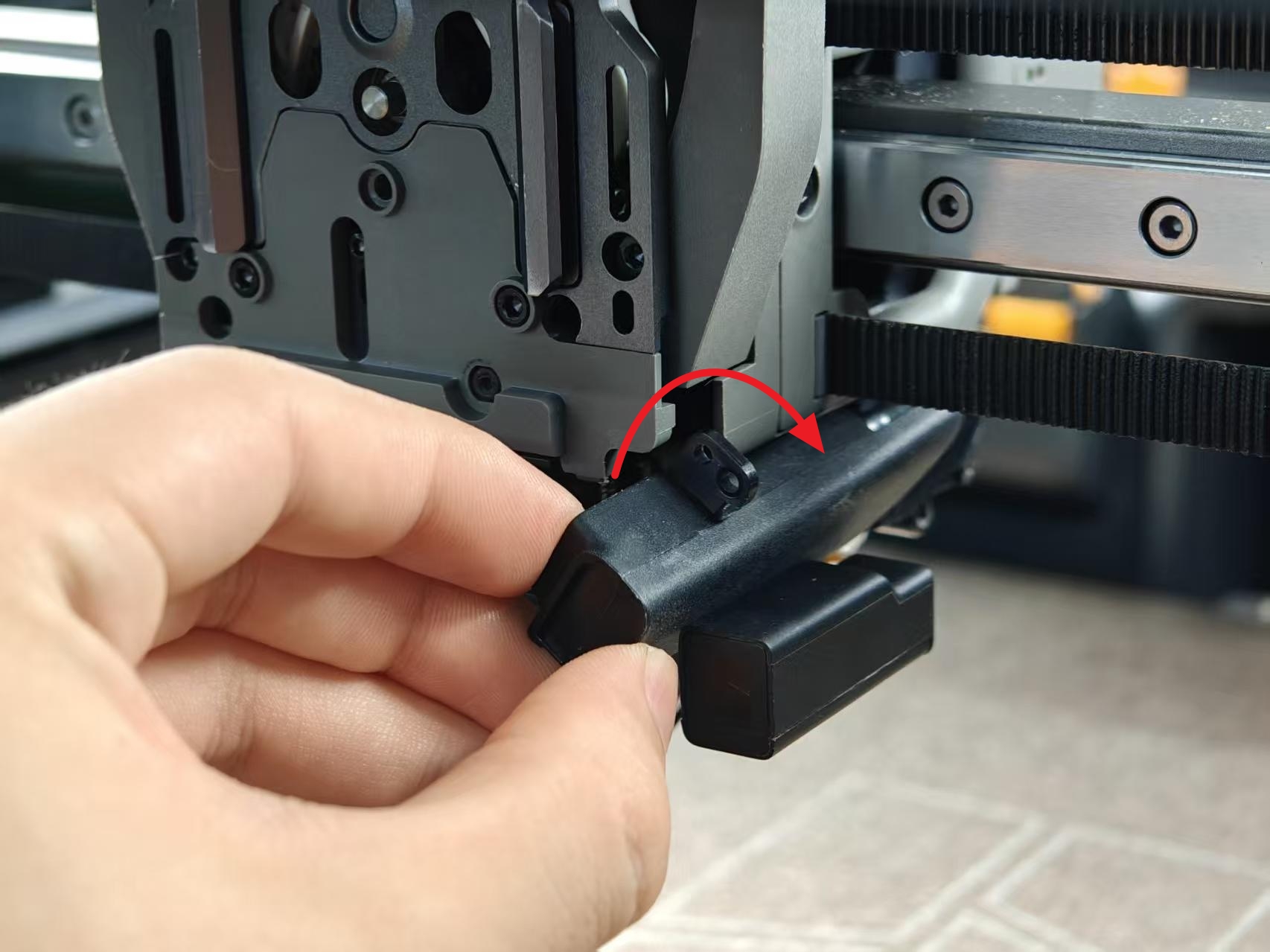

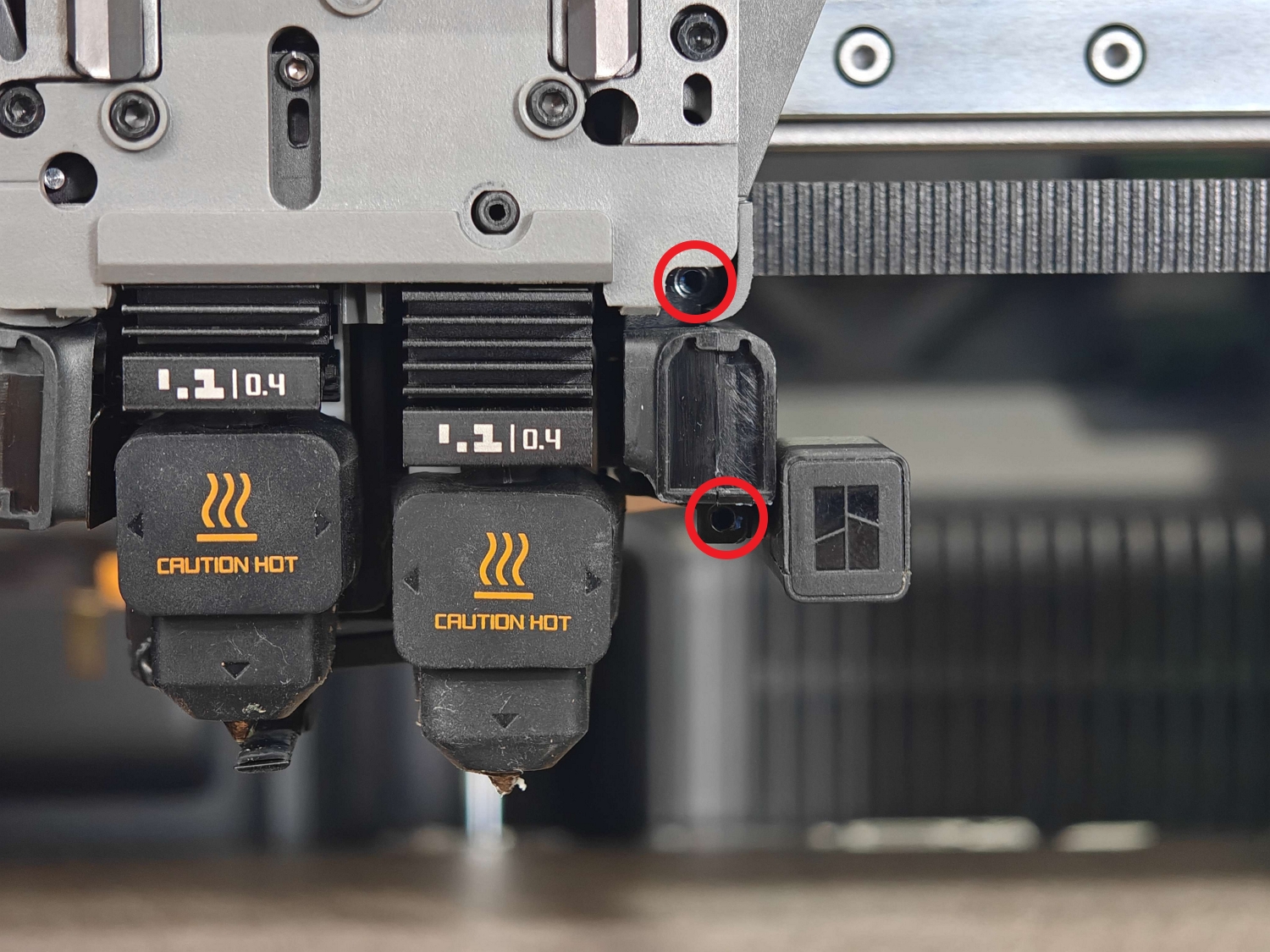

2. Retirá el conducto de aire del ventilador de enfriamiento del hotend: con un destornillador H1.5, sacá los dos tornillos de fijación (M2*5) del conducto, luego giralo hacia afuera para retirar el conducto derecho.
Instalación del conducto de aire derecho
1. Instalá el conducto de aire del ventilador de enfriamiento del hotend: insertá el conducto y giralo hacia adentro para asegurar su posición, luego colocá los dos tornillos de fijación para completar la instalación.
2. Instalá el conducto de aire del ventilador de enfriamiento de capa.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda. Si este manual no resuelve tu problema, por favor abrí un ticket técnico en nuestra página de soporte; vamos a responder tus preguntas y brindarte la asistencia necesaria.
