Este artículo describe cómo reemplazar la cubierta frontal de la serie H2.
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2S y la H2C.
Cubierta frontal

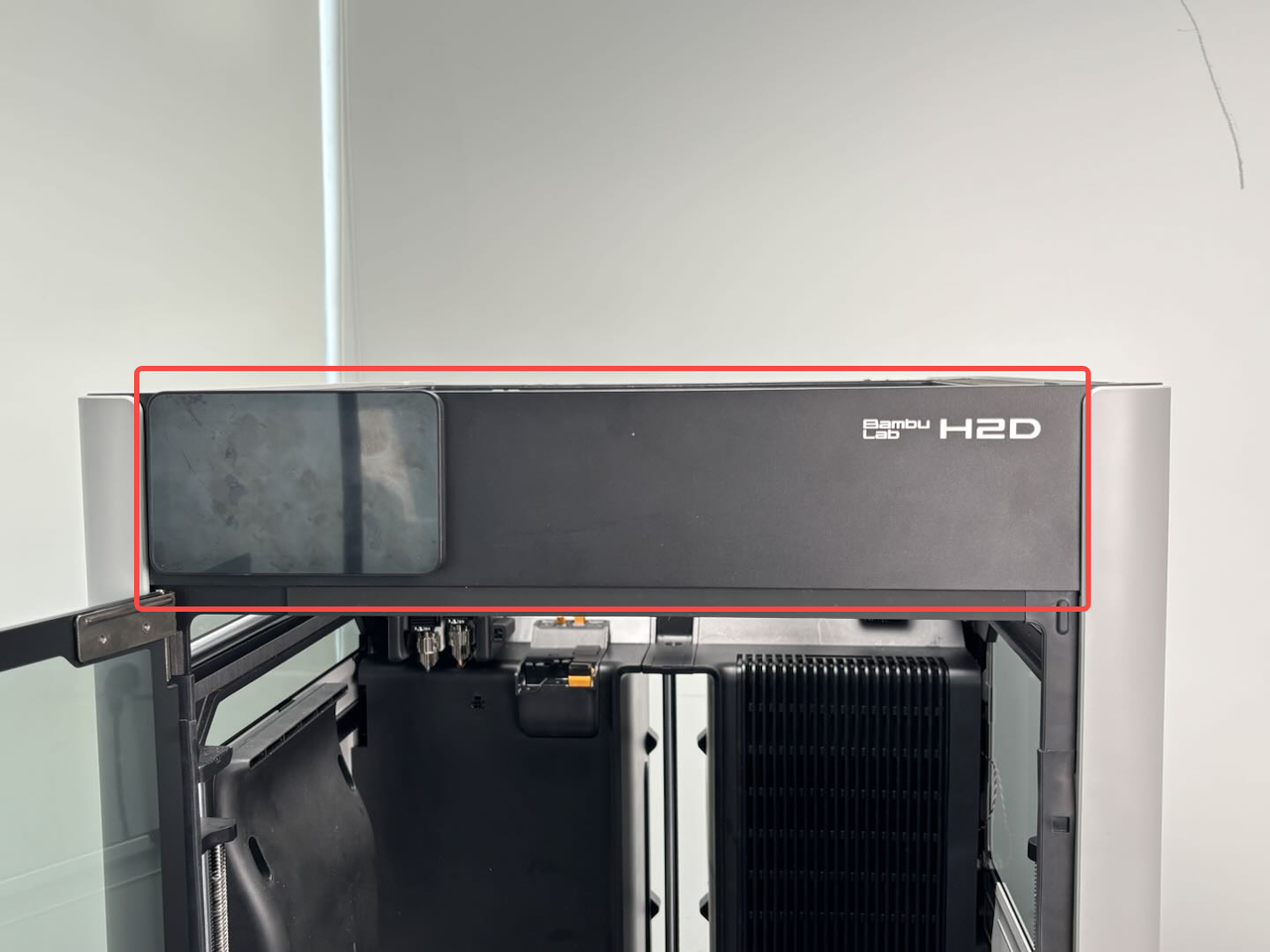

La cubierta frontal se instala arriba de la puerta de vidrio delantera, en el frente de la impresora.
Los repuestos para la cubierta frontal incluyen lo siguiente:
- 1. Cubierta frontal (sin bisagras) * 1
- 2. Tornillo BT2x12 - usado para fijar la cubierta frontal * 1
Cuándo usar
Cuando la cubierta frontal esté dañada.
Herramientas y materiales necesarios
- Cubierta frontal nueva
- Llave Allen H2.0
- Llave Allen H1.5
Especificaciones y cantidades de tornillos involucrados en el reemplazo de la cubierta frontal de la H2D (se recomienda guardar bien los tornillos sacados para evitar que se pierdan):
- BT2x12: Fija la cubierta frontal (Cantidad: 1)
- M2.5x4: Fija la pantalla (Cantidad: 2)
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica y los cables del cabezal. Trabajar con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar piezas, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de energía antes de hacer cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos enviar un ticket de soporte técnico y haremos lo posible para responder rápido y darte la ayuda que necesites.
Guía en video
Quitar la cubierta frontal
Paso 1: Quitar la cubierta frontal

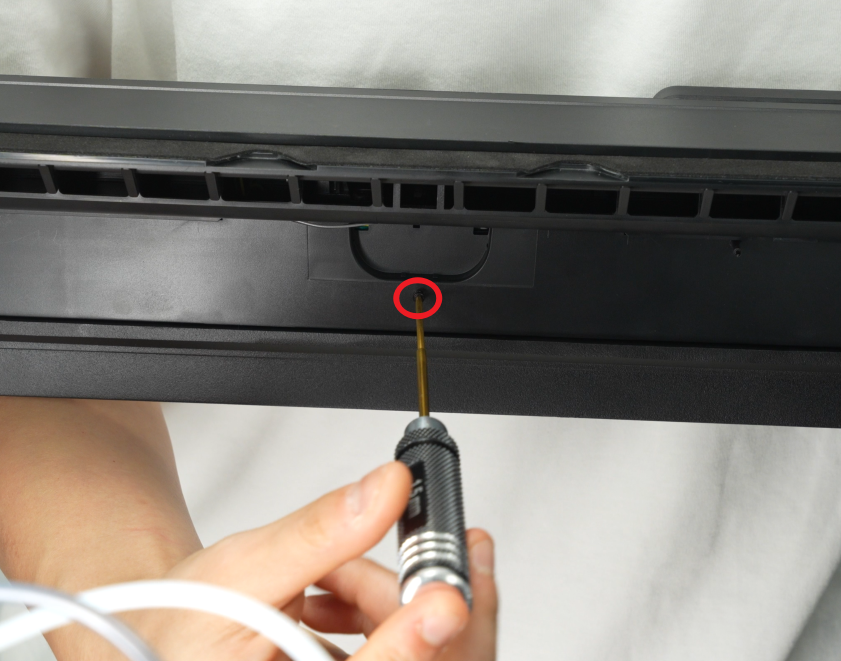

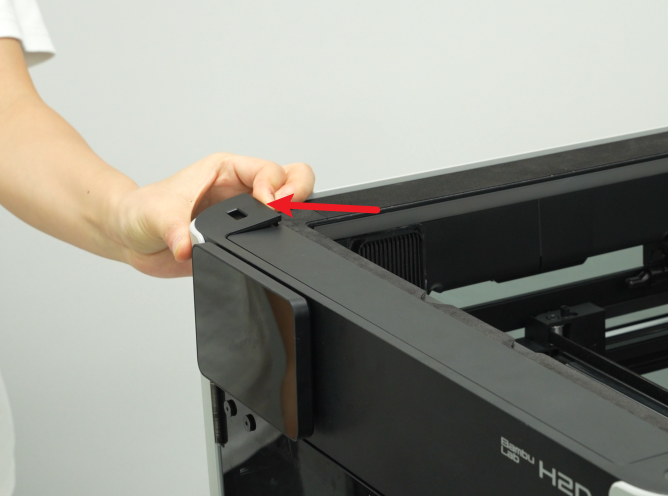

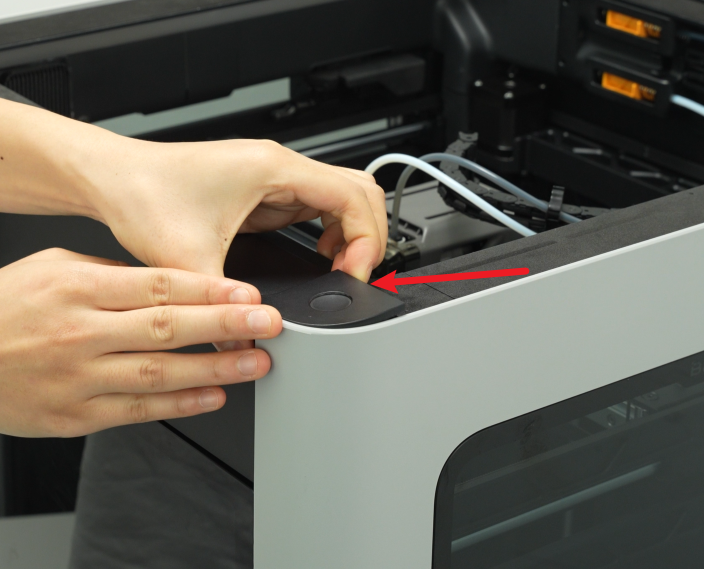

Usá una llave Allen H1.5 para sacar el tornillo de fijación (BT2×12). Después, sujetá con la mano la traba del lado izquierdo de la cubierta frontal, destrabá la parte superior izquierda y luego la superior derecha:

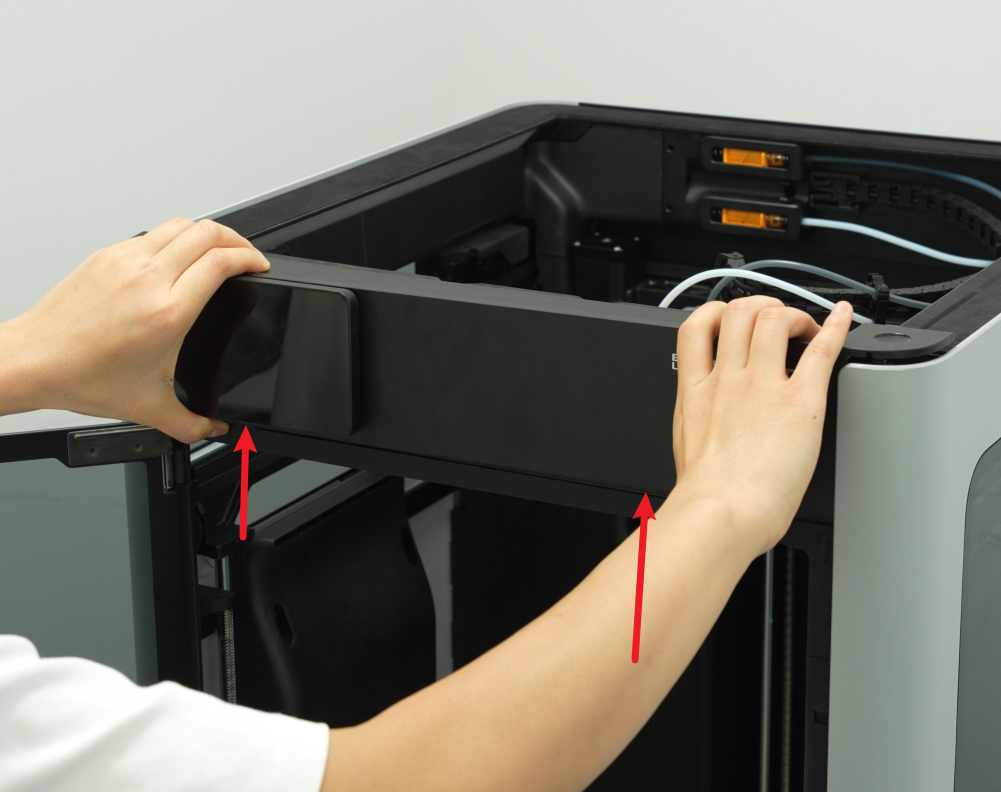

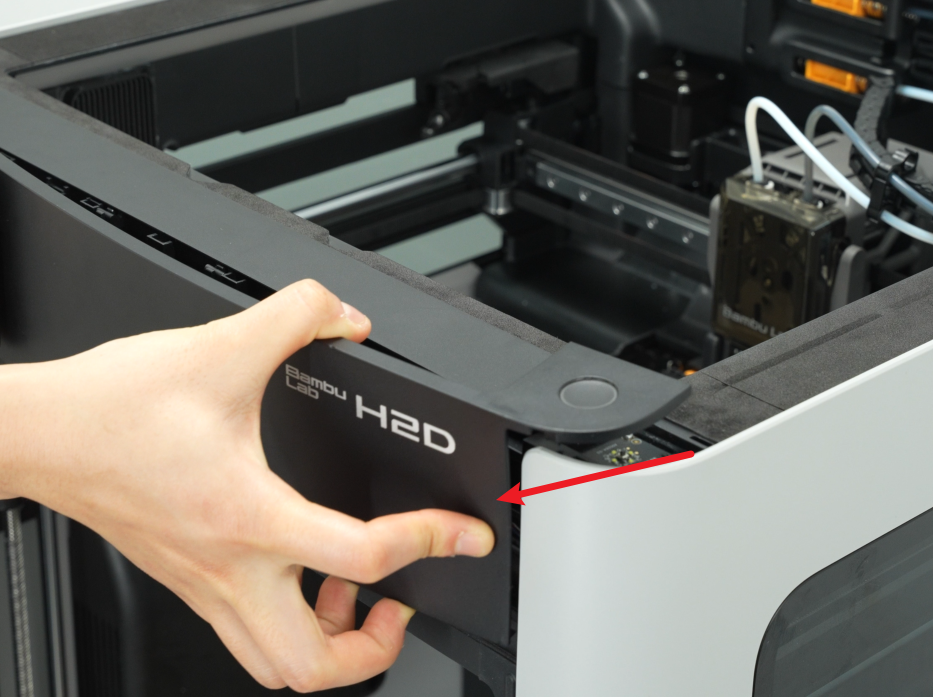

Después, apoyá los pulgares en la parte inferior de la cubierta frontal y empujá hacia arriba para destrabar el encastre. Sujetá el lado derecho de la cubierta para doblarla un poco y sacá ese lado de abajo del panel lateral derecho.
¡Por favor, sacala con cuidado para no dañar el FPC de la pantalla!

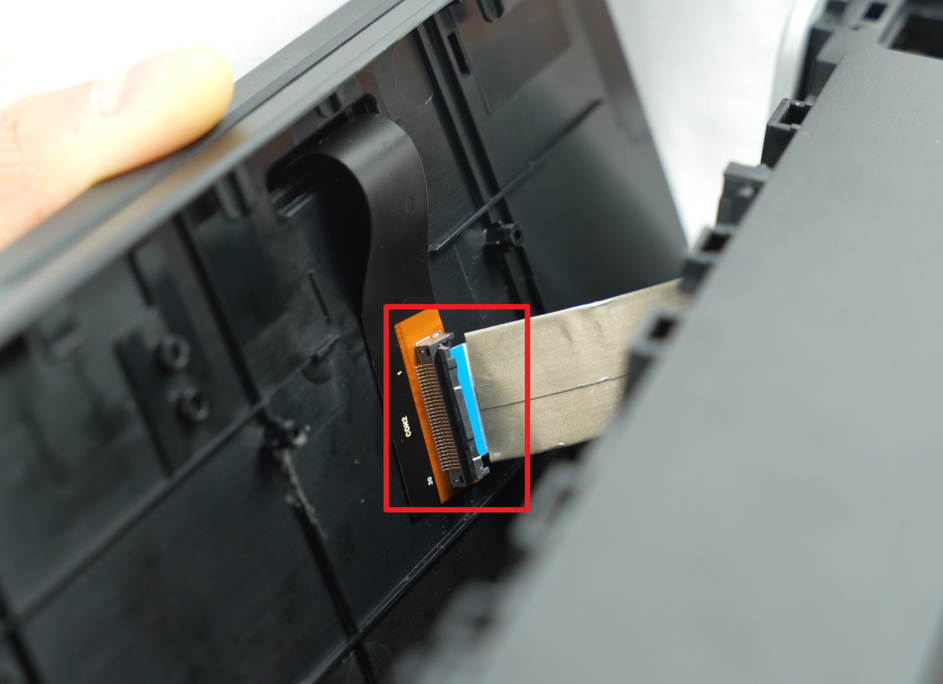

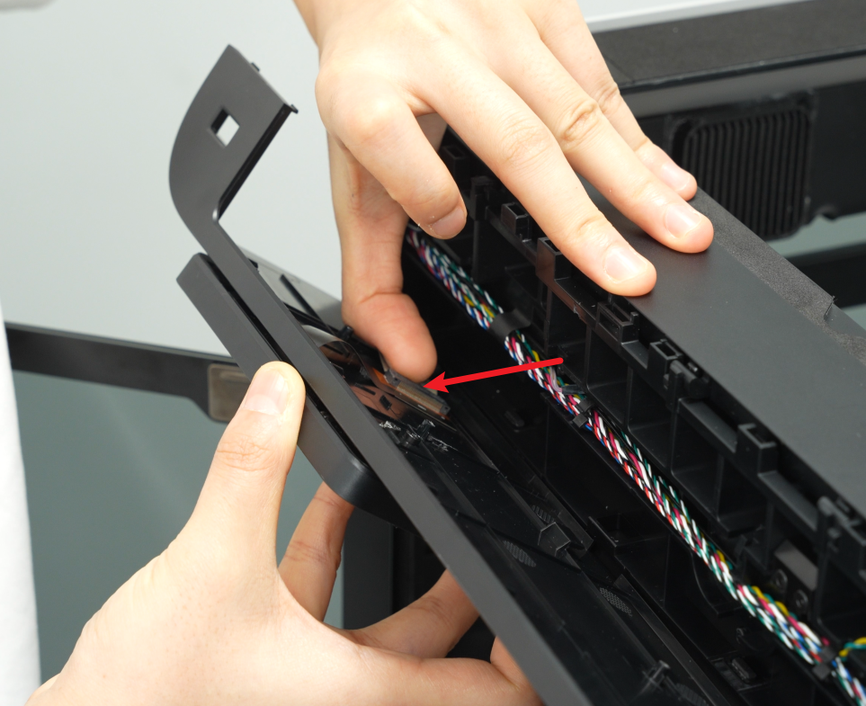

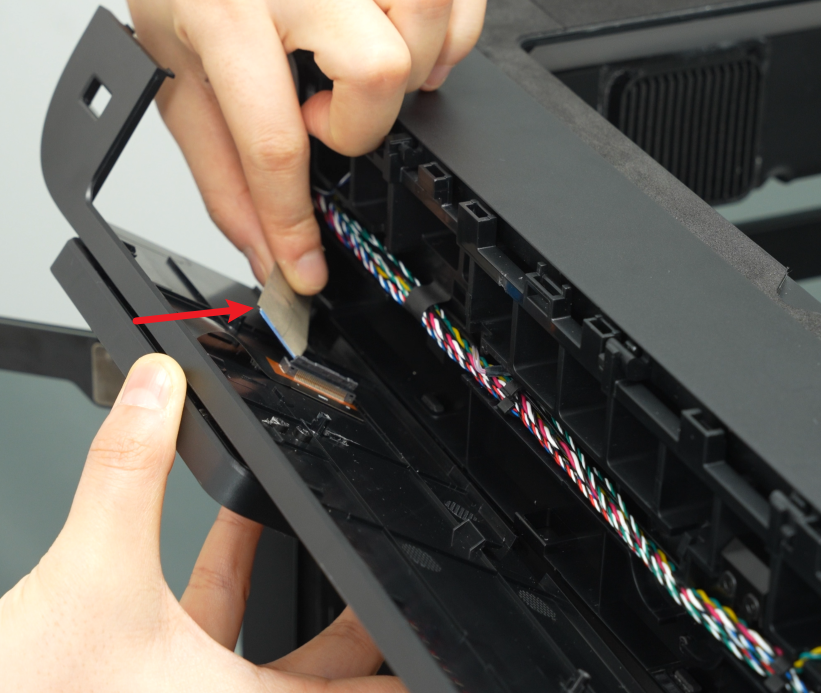

Después de sacar el lado derecho de la impresora, girá con cuidado la cubierta frontal para ver la conexión entre la pantalla y el FPC. Abrí la traba del cable de la pantalla hacia arriba y después retirá el cable.
Paso 2: Quitar la pantalla

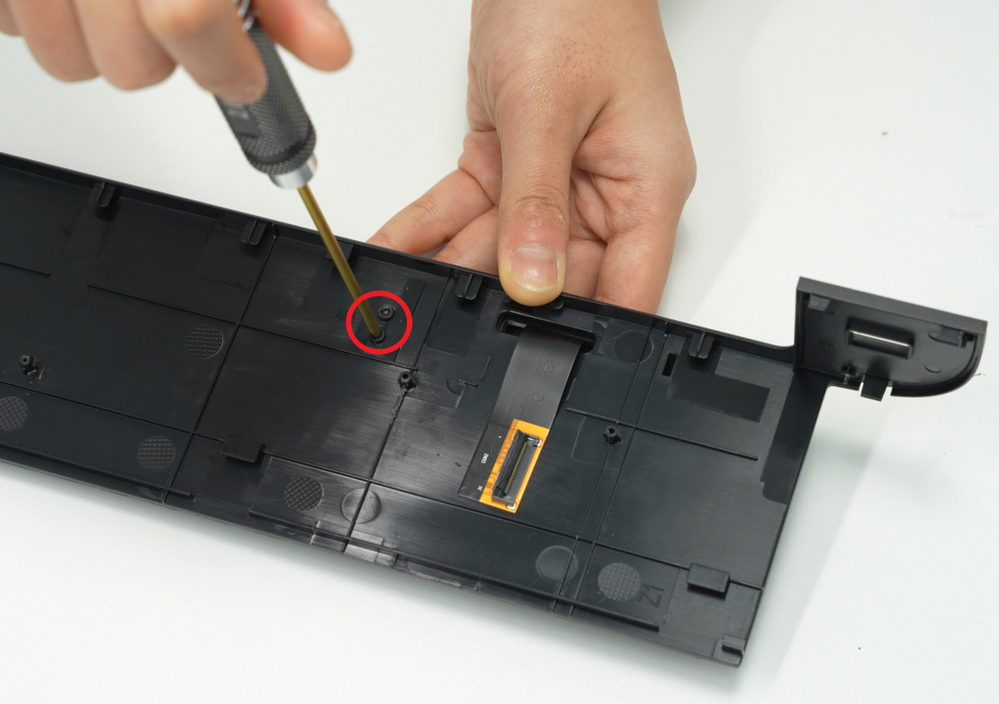

Apoyá la cubierta frontal sobre la mesa, usá una llave Allen H2.0 para sacar los dos tornillos de fijación de las bisagras de la pantalla (M2.5x4) y luego despegá el FPC de la pantalla de la cubierta (podés usar unas pinzas para ayudarte);
Sujetá la cubierta frontal, inclinala hacia arriba, sacá los pines de la pantalla de la cubierta y retirá la pantalla.
Instalar la cubierta frontal
Paso 1: Instalar la pantalla
Primero, pasá el FPC de la pantalla por el agujero chico de la cubierta frontal. Alineá los pines de la pantalla con los agujeros de la cubierta e insertalos.
Asegurá la cubierta frontal sobre la pantalla alineando los agujeros de los tornillos. Ajustá los dos tornillos de fijación (M2.5x4) con la llave Allen H2.0. Por último, adherí el FPC a la cubierta frontal.
Si el adhesivo original no pega bien, usá cinta doble faz.
Paso 2: Instalar la cubierta frontal
Ubicá el lado izquierdo de la cubierta frontal cerca del lado izquierdo de la impresora. Insertá el FPC de la pantalla en el conector y cerrá la traba negra.
Sujetá el lado derecho de la cubierta frontal, doblala con cuidado e insertala en la impresora. Presioná la cubierta hacia abajo para asegurarte de que todos los encastres queden firmes.
Finalmente, usá la llave Allen H1.5 para ajustar el tornillo de fijación (BT2x12).
Verificar el funcionamiento
Por favor, chequeá que todas las trabas de la cubierta frontal estén en su lugar y que los tornillos estén bien ajustados para que el frente no se mueva.
Después, encendé la impresora. Si la pantalla LCD prende, muestra la imagen normal y el táctil responde bien, el reemplazo está terminado.
Como esto implica desarmar la pantalla, te recomendamos testear que todo funcione bien después de la instalación.
Si no funciona, por favor revisá el cable de conexión y probá de nuevo. Si sigue sin andar, ponete en contacto con el soporte técnico de Bambu Lab para que te ayuden.
Notas finales
Esperamos que esta guía detallada te haya sido útil e informativa.
Si esta guía no resuelve tu problema, por favor enviá un ticket técnico; vamos a responder tus preguntas y darte asistencia.
Si tenés sugerencias o comentarios sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
