Este artículo describe cómo reemplazar el aro inferior plástico de la carcasa de la serie H2.
Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2S y la H2C.
Aro inferior plástico de la carcasa
El aro inferior plástico de la carcasa se asegura a la base de la impresora con tornillos, y las 4 patas de la impresora están instaladas en la parte inferior.

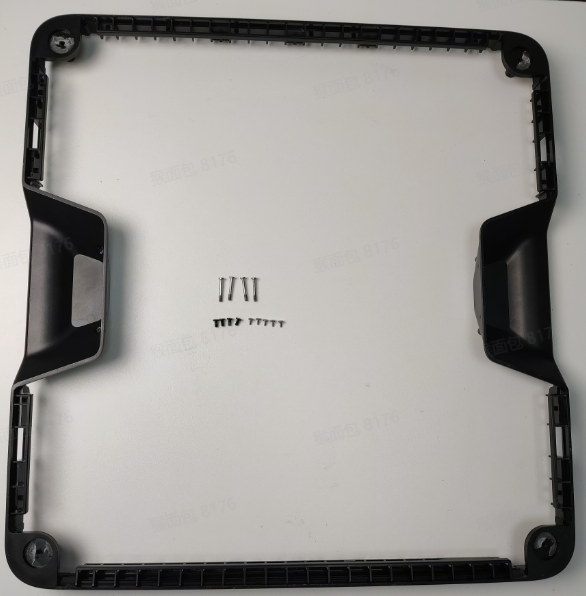

Los repuestos para el aro inferior plástico de la carcasa incluyen lo siguiente:
- Aro inferior plástico de la carcasa (con patas preinstaladas) * 1
- Tornillos M3x6 - para fijar la manija del aro inferior * 4
- Tornillos BT2x5 - para fijar el lado interno del aro inferior * 6
- Tornillos M3x21.5x6 - para fijar la impresora * 4
- Arandelas M3-3.2-10-0.5 * 4
Cuándo usarlo
Cuando el aro inferior plástico de la carcasa esté dañado.
Herramientas y materiales necesarios
- Nuevo aro inferior plástico de la carcasa
- Llave Allen H2.0
- Una llave Allen H2.0 en forma de L (se recomienda que el lado corto sea menor a 38 mm)

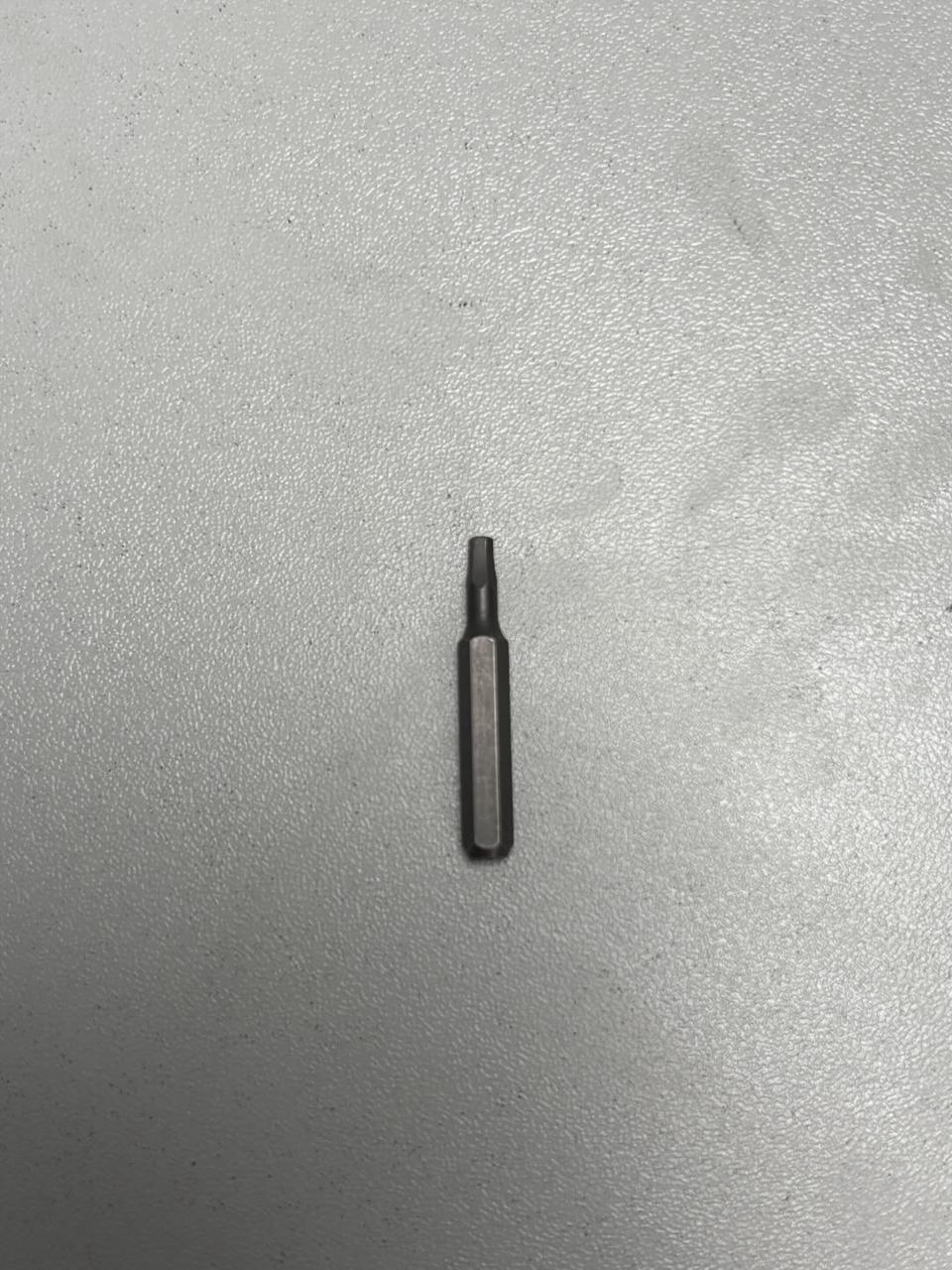

- Si es posible, prepará una punta (bit) más corta (recomendada de menos de 38 mm) para facilitar el desarmado y el montaje.
Especificaciones y modelos de tornillos involucrados en el proceso:
- Tornillos M3x6 - para fijar la manija del aro inferior * 4
- Tornillos M2x5 - para fijar el lateral del aro inferior * 6
- Tornillos M3x21.5x6 - para fijar las patas y el aro inferior * 4
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica y los cables del cabezal de herramientas. Hacerlo con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar piezas, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede resultar en daños a la electrónica de la impresora y problemas adicionales.
Por lo tanto, es vital apagar la impresora y desconectarla de la fuente de alimentación antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para responder rápido y darte la asistencia que necesitás.
Retirar el aro inferior plástico de la carcasa
Paso 1: Acostá la impresora
Acostá la impresora y apoyala de forma estable sobre la mesa. Dado el peso de la máquina, se recomienda que trabajen dos personas juntas para evitar posibles daños.
Paso 2: Retirá los tornillos

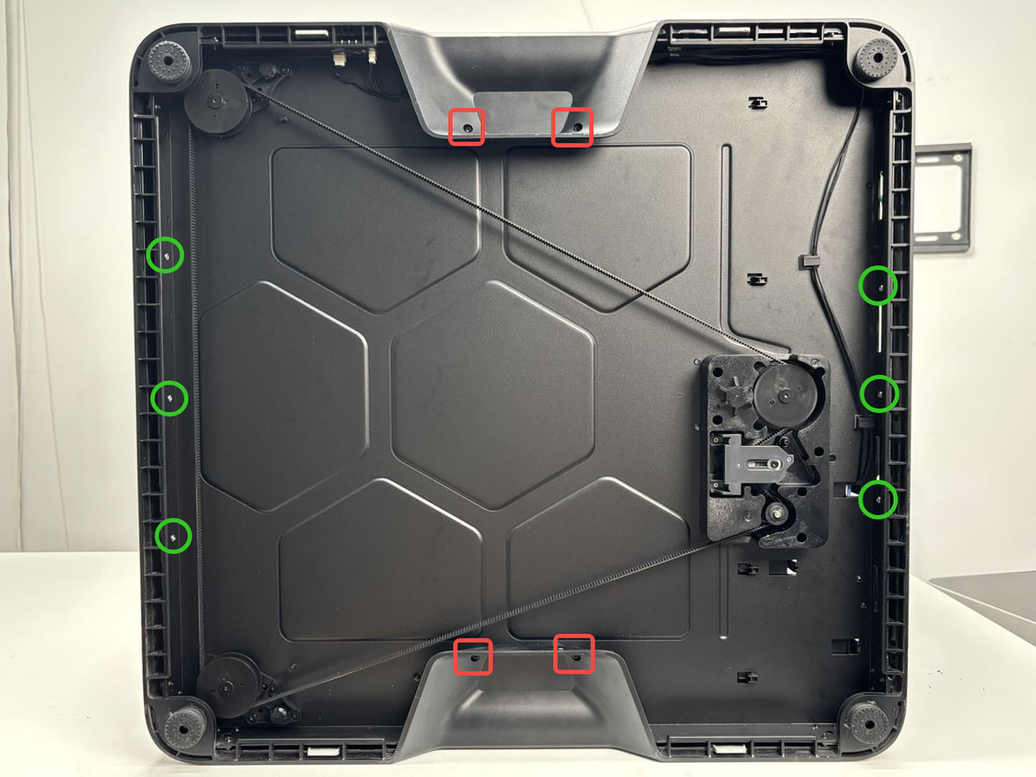

Usá la llave Allen H2.0 para sacar los 4 tornillos de la manija (marcados con cuadrados rojos, M3x6), luego usá la llave Allen H2.0 en L para sacar los 6 tornillos del lateral (marcados con círculos verdes, BT2x5).

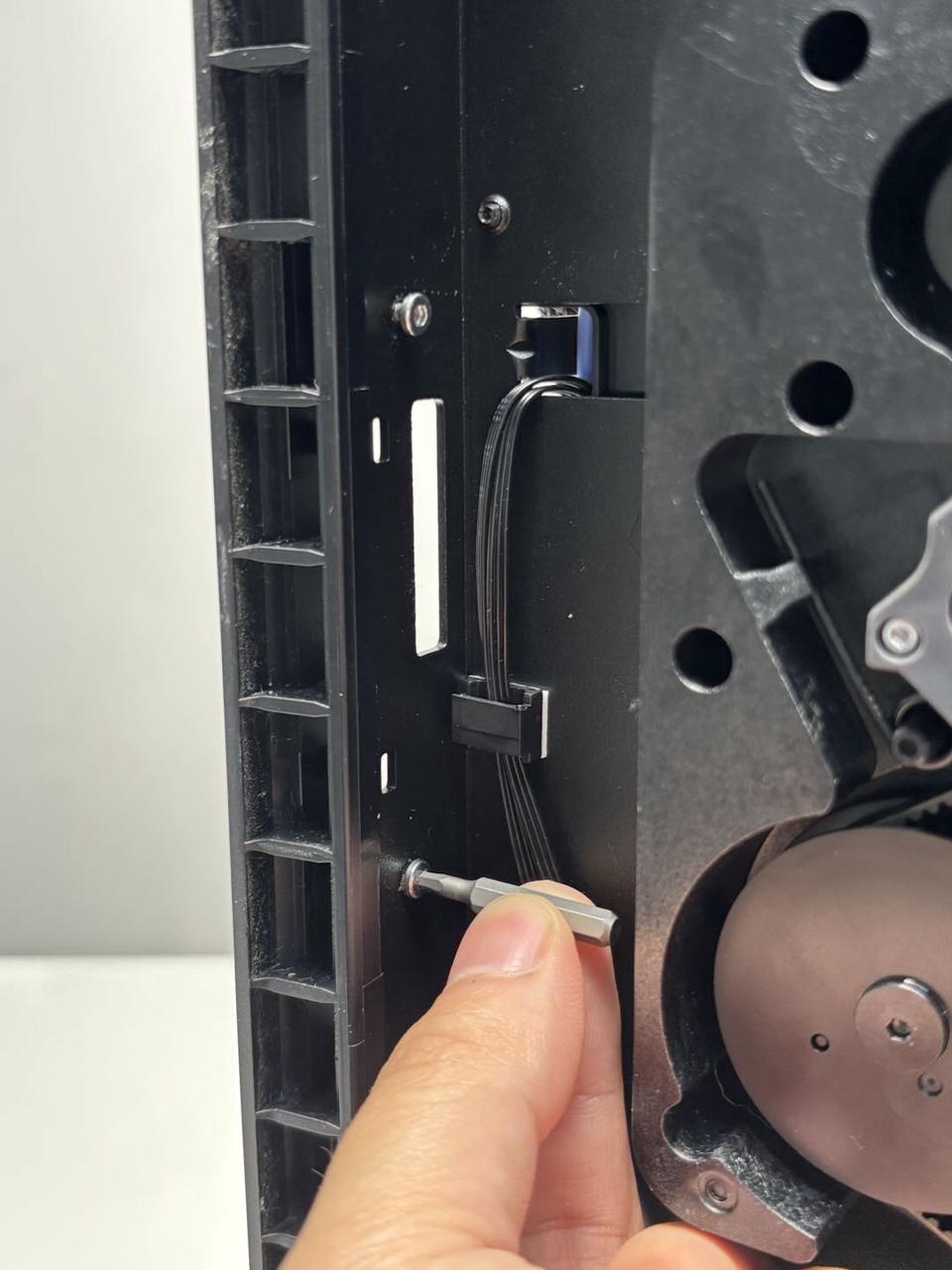

Nota: Dos tornillos BT2x5 están bloqueados por el tensor del eje Z. Usá el lado más corto de la llave Allen en L para aflojarlos. Si tenés una punta H2.0 más corta disponible, usala para sacar los tornillos después de aflojarlos con la llave en L.
Usá la llave Allen H2.0 para sacar los 4 tornillos (M3x21.5x6) que aseguran las patas de la impresora. Retirá las patas, los tornillos y las arandelas juntos.

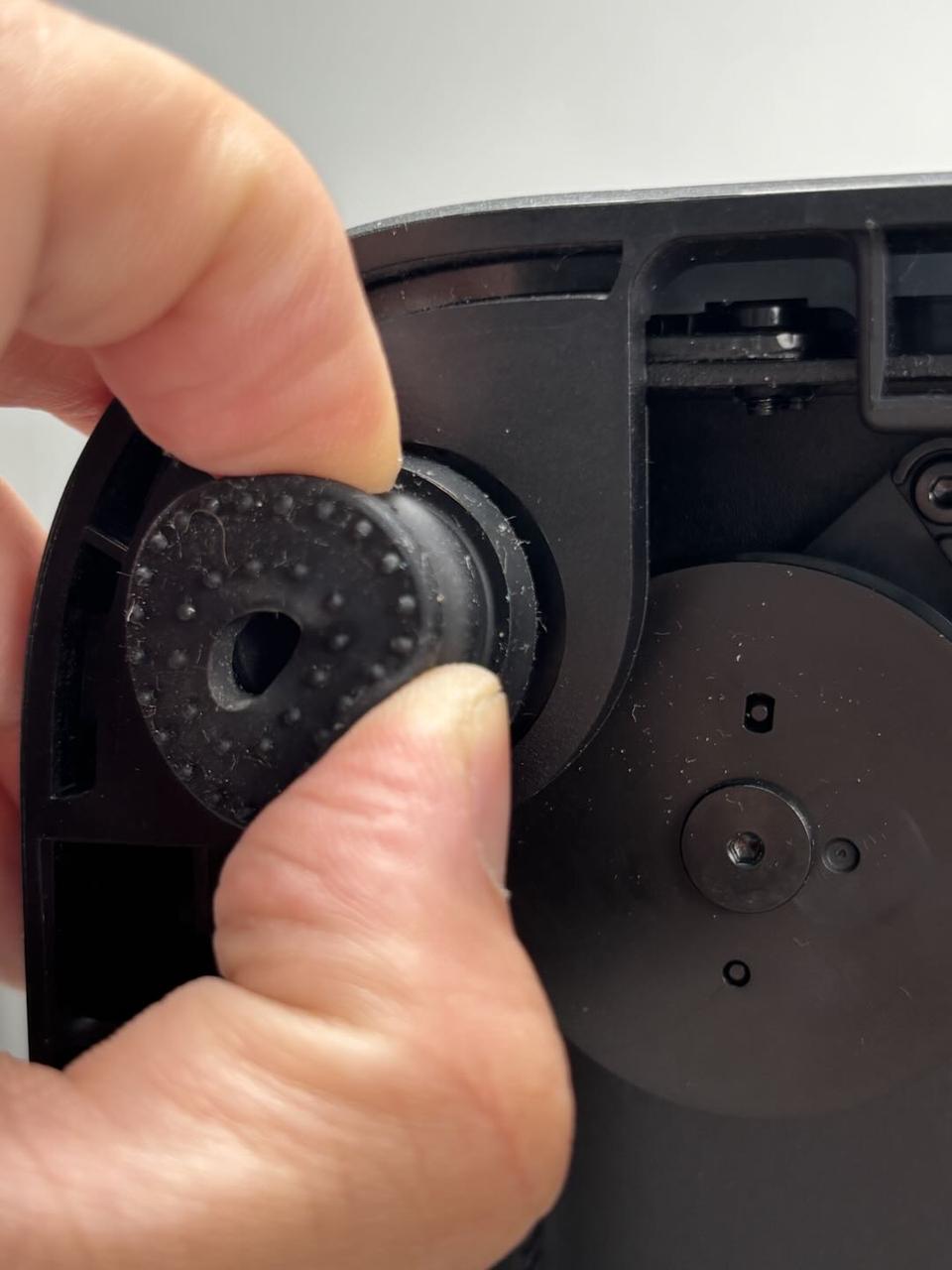

Las patas también están pegadas al aro con adhesivo. Después de sacar los tornillos, despegalas.
Paso 3: Retirá el aro inferior plástico

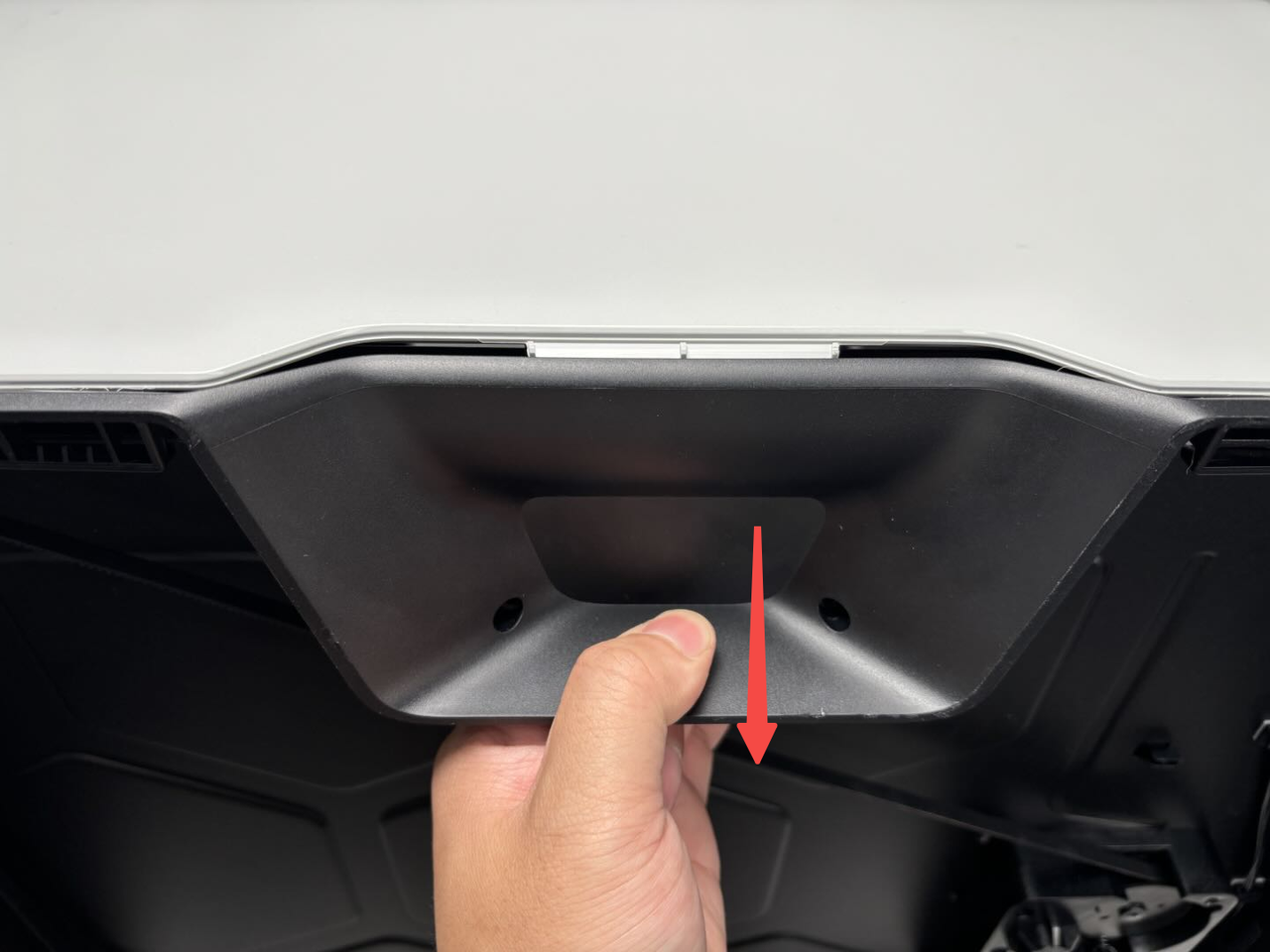

Primero, tirá de la manija del aro inferior para sacarlo parcialmente de la impresora.

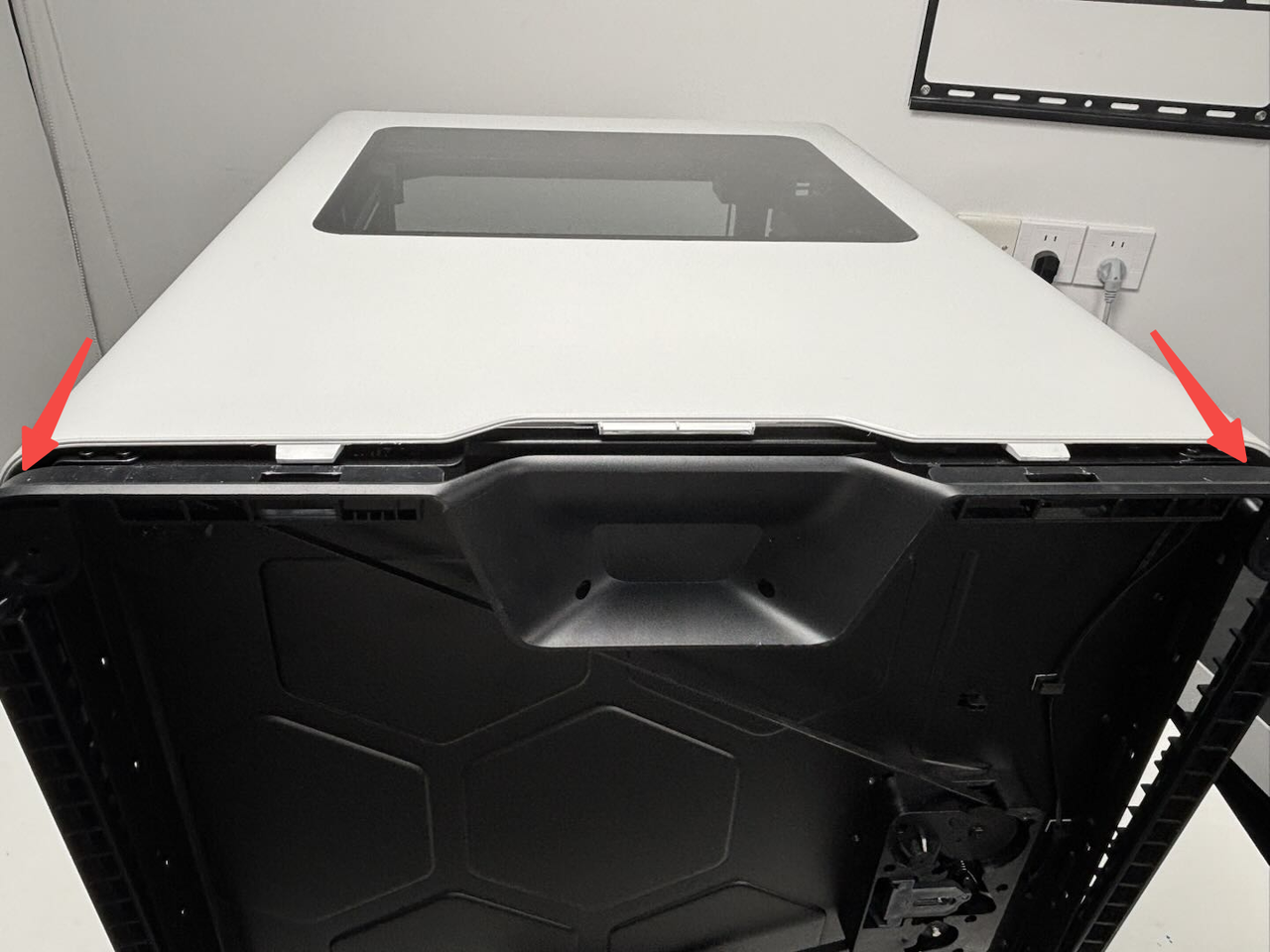

Después, tirá de las patas izquierda y derecha para sacar completamente ese lado del aro de la impresora.
Para la manija del otro lado, podés dar vuelta la impresora para que ese lado quede arriba y sea más fácil sacarlo. Alternativamente, podés deslizar la impresora un poco hacia afuera para que el aro quede suspendido, y seguir los pasos "1 y 2" anteriores para retirar el aro inferior.
Nota: Si la impresora queda suspendida, asegurate de que la mesa sea estable y evitá que sobresalga demasiado para que no se caiga. Como los paneles laterales no son antideslizantes, sujetá la impresora con las manos mientras tirás del aro para evitar caídas.
Instalar el aro inferior plástico de la carcasa
Paso 1: Reinstalá el aro inferior

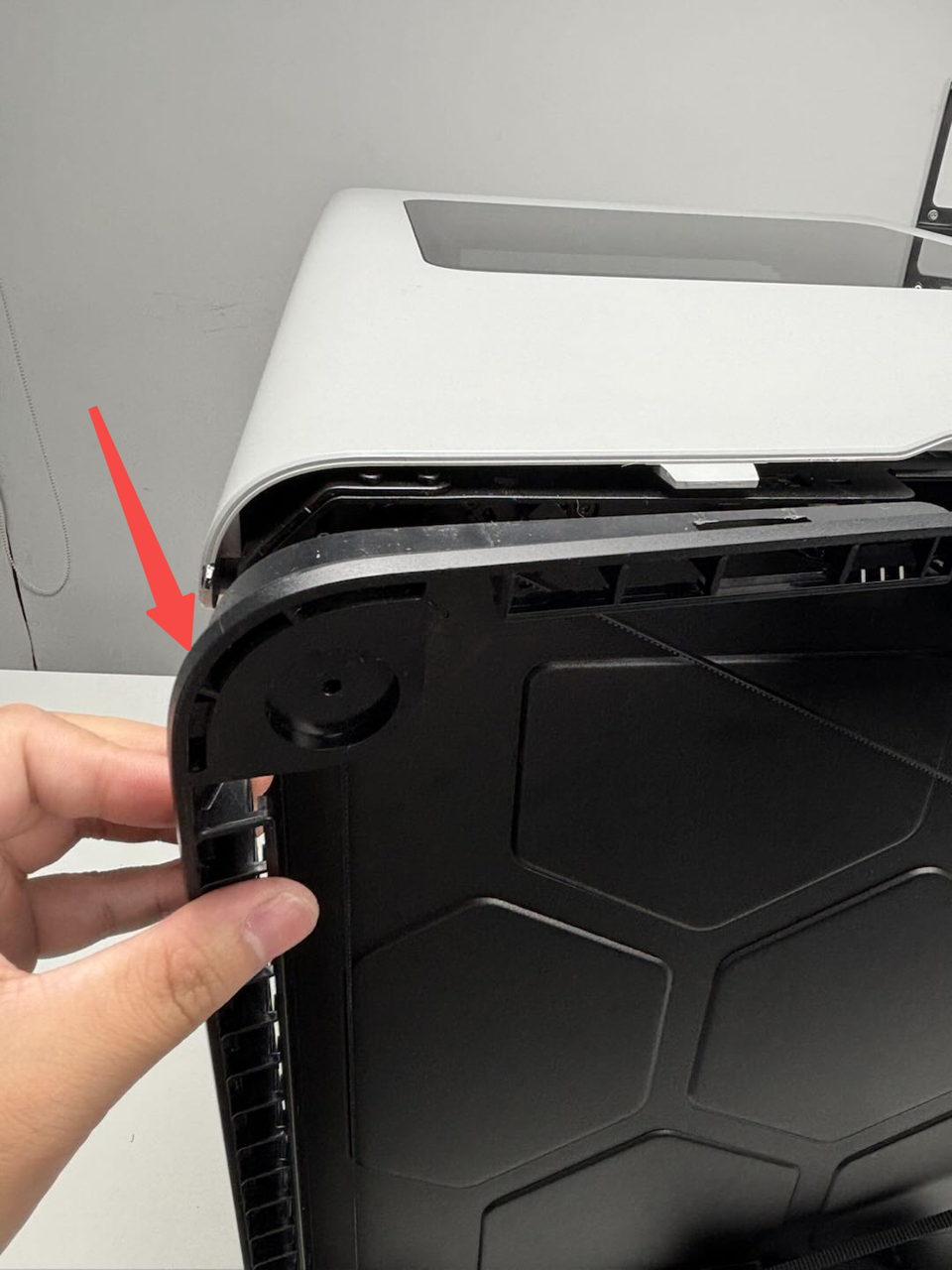

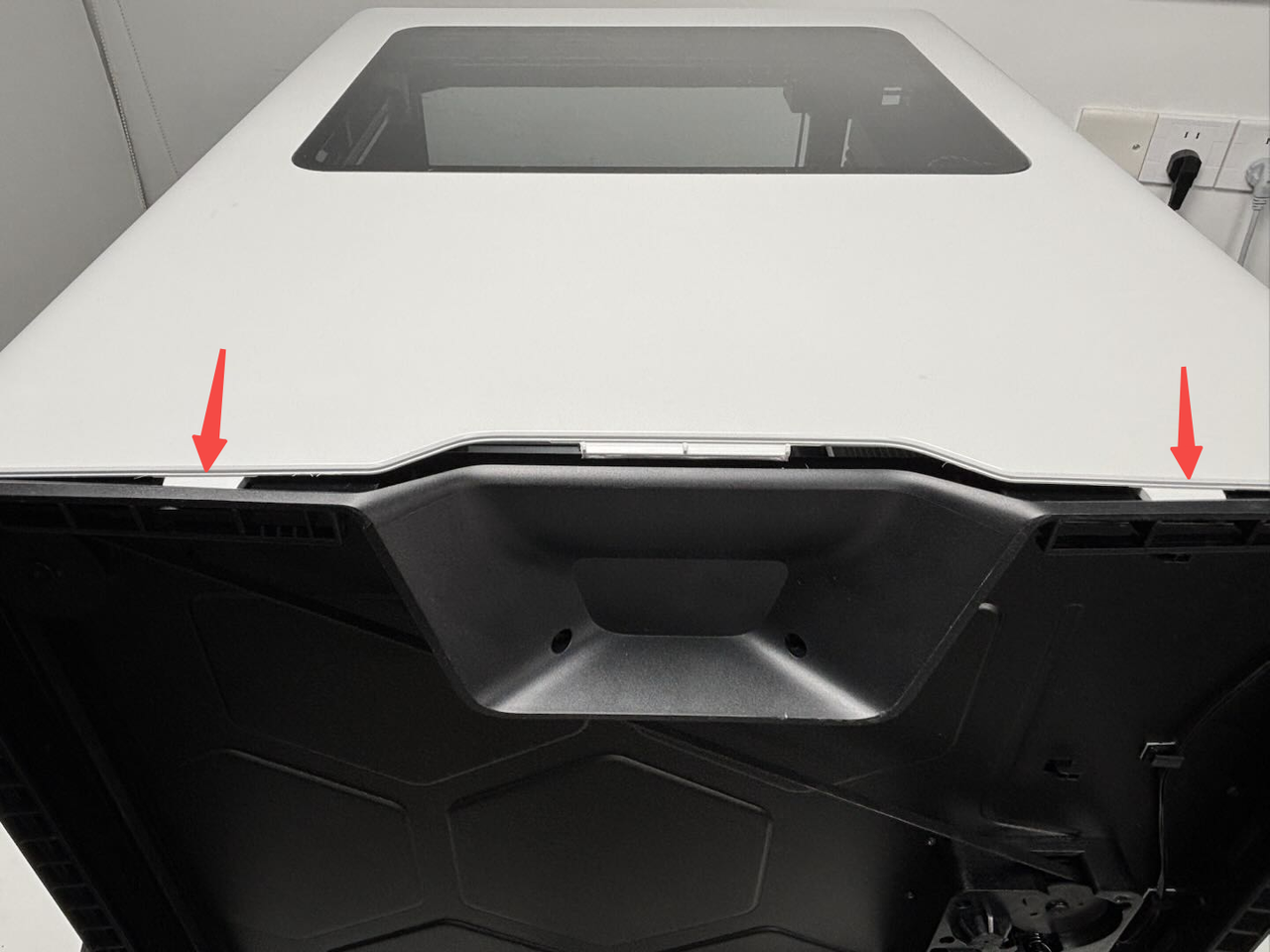

Alineá la posición de la manija del nuevo aro inferior con los dos paneles laterales de la impresora. Insertá primero los dos clips de los paneles laterales en el aro. Mientras empujás el aro, podés usar las manos para presionar el borde hacia arriba y asegurar que los clips encajen.
Empujá el aro hacia adentro prestando atención a un pequeño clip en la puerta frontal. Asegurate de que este clip encastre en el aro inferior y luego terminá de empujar el aro en su lugar de ese lado.
Da vuelta la impresora y seguí los pasos "1 y 2" anteriores para encastrar totalmente el aro del otro lado (asegurate de que todos los clips estén insertados; podés dar unos golpecitos suaves al aro para asegurar que calce bien). Verificá que el aro esté bien instalado. Si algún clip quedó afuera o levantado, sacá esa parte y volvé a instalarla.
Para más detalles sobre los clips en la parte inferior de los paneles laterales, fijate en estos artículos de la Wiki: Replace H2D Left/Right Side Panel.
Paso 2: Ajustá los tornillos

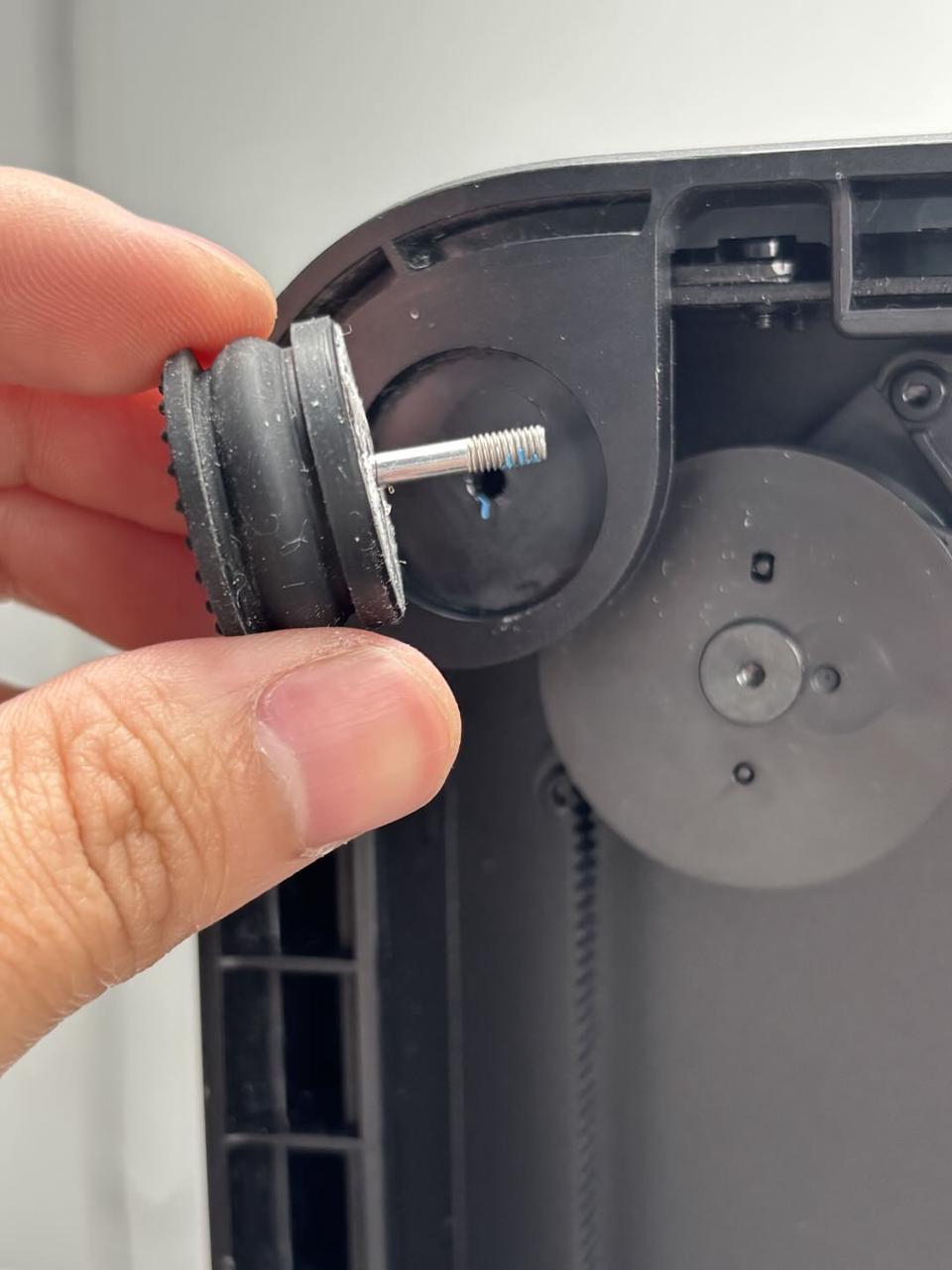

Pasá las arandelas por los tornillos (M3x21.5x6) e insertalos en las patas. Tironeá de la punta de los tornillos con la mano para asegurar las arandelas y los tornillos en las patas.
Sacá el protector del adhesivo de las patas nuevas, alineá los tornillos con los agujeros e instalá las patas y los tornillos juntos. Presioná las patas con firmeza para que se peguen al aro y después usá la llave Allen H2.0 para ajustar los tornillos de fijación (M3x21.5x6).
Las otras tres patas se instalan con el mismo método.
Paso 3: Poné la impresora en posición vertical
Apoyá la impresora plana sobre la mesa, asegurándote de que esté estable y no tambalee. Dado el peso de la máquina, se recomienda que trabajen dos personas juntas para evitar daños.
Verificar la funcionalidad
Fijate que el aro inferior no esté "flotando" y que todos los agujeros de los tornillos estén instalados en su lugar.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda.
Si este tutorial no resuelve tu problema, por favor abrí un ticket técnico; vamos a responder tus preguntas y darte asistencia. Si tenés sugerencias o feedback sobre esta Wiki, dejanos un mensaje en la sección de comentarios. ¡Gracias por el apoyo!
