En este artículo te mostramos cómo reemplazar el riel de elevación del nozzle H2D.
Riel de elevación del nozzle

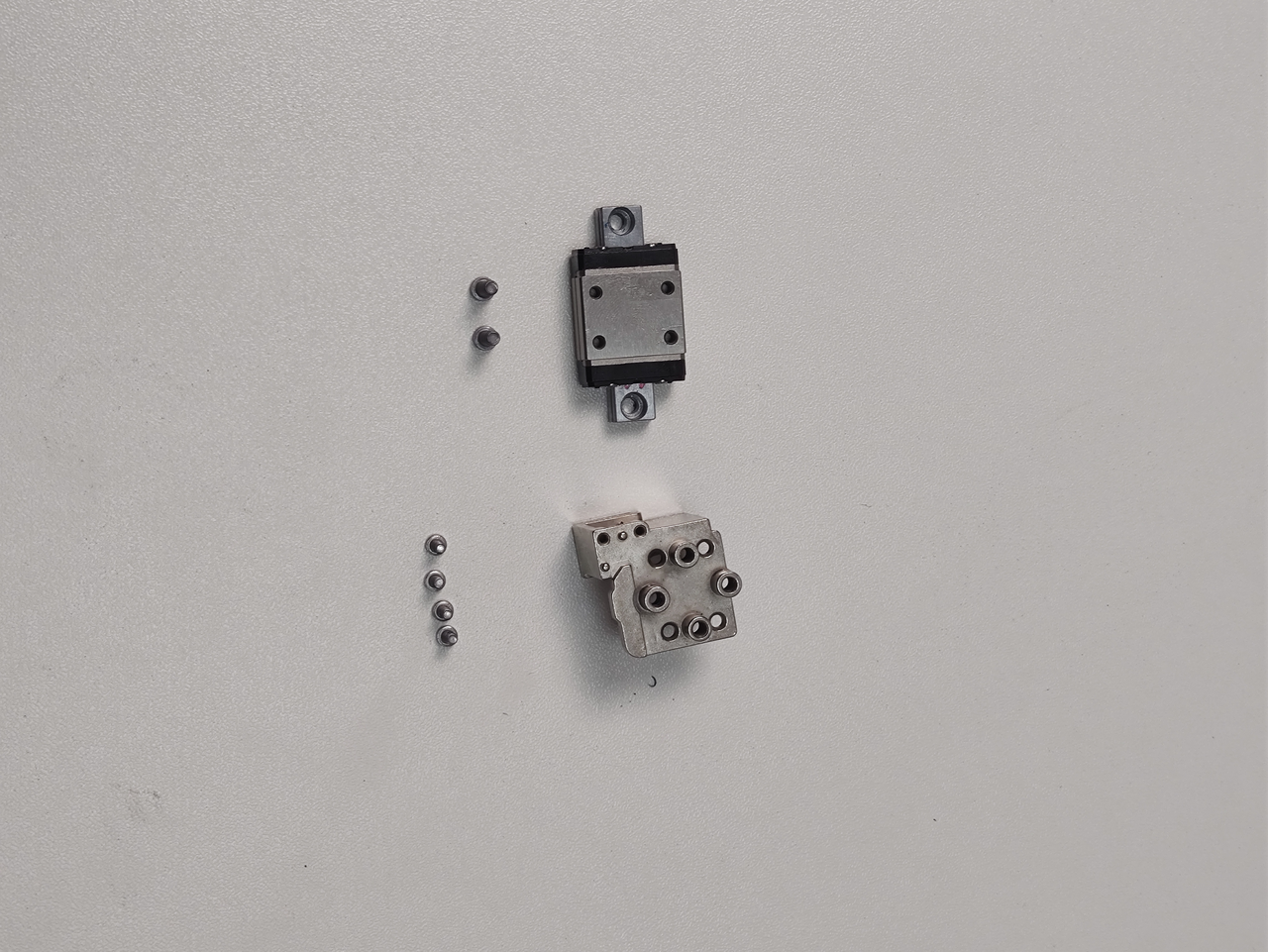

El riel de elevación del nozzle está instalado en la parte de atrás del conjunto de calentamiento del hotend izquierdo y consiste en un riel de elevación y un deslizador de elevación. Los componentes y detalles del riel de elevación del nozzle son los siguientes:
- Deslizador de elevación * 1
- Riel de elevación * 1
- Tornillos M2x4.5 - se usan para fijar el deslizador y el riel de elevación * 4
- Tornillos M2.5x7 - se usan para fijar el riel de elevación y el soporte de elevación * 2
Cuándo usar
- El riel de elevación hace ruidos raros;
- El movimiento del riel de elevación está duro o trabado;
- El deslizador de elevación está dañado.
Herramientas y materiales necesarios
- Riel de elevación nuevo
- Llave Allen H2.0
Aviso de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica o los cables del toolhead. Laburar con la impresora prendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, capaz tengas que desarmar piezas, incluyendo el hotend. Esto expone cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida. Esto puede terminar dañando la electrónica de la impresora y causar problemas adicionales.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, asegurando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para responderte rápido y darte la mano que necesites.
Retirar el riel de elevación del nozzle
Paso 1. Sacá el ventilador de capa y el conducto de aire
Fijate en esta Wiki para ver las instrucciones sobre cómo sacar el ventilador de capa y el conducto de aire:
Reemplazo del conducto de aire del ventilador de capa H2D
Paso 2. Sacá el hotend izquierdo y el conjunto de calentamiento del hotend izquierdo

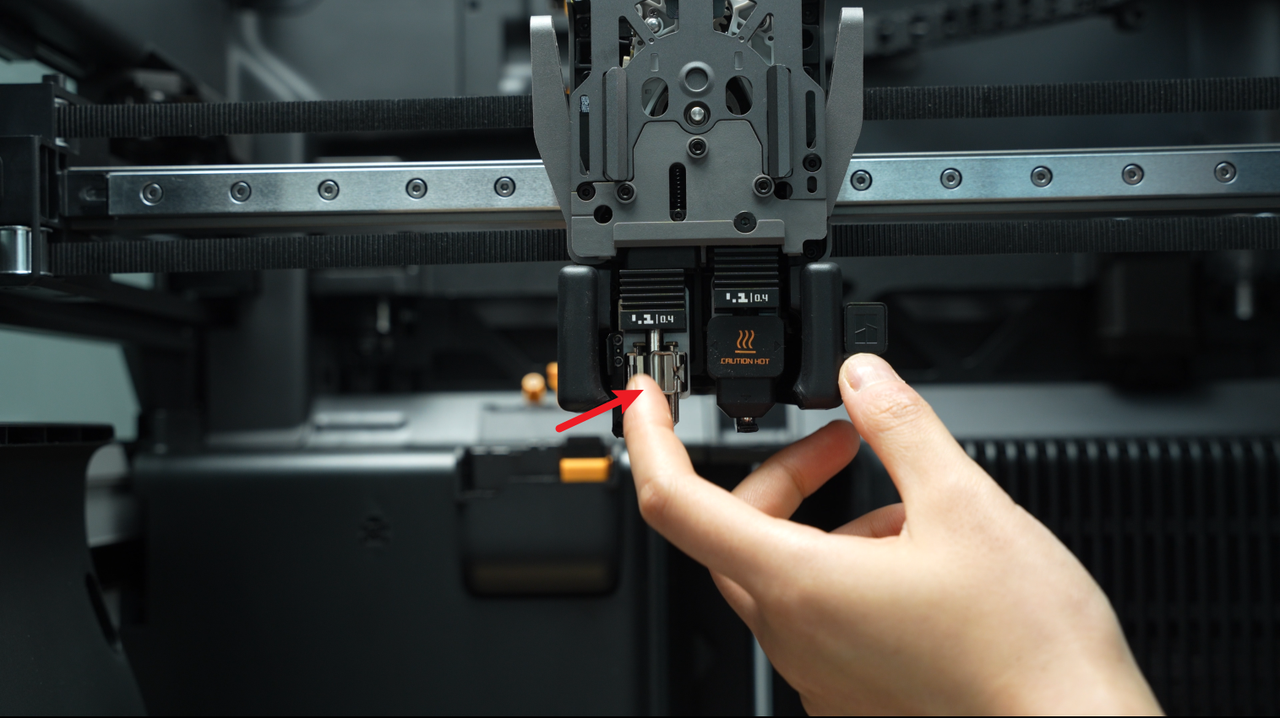

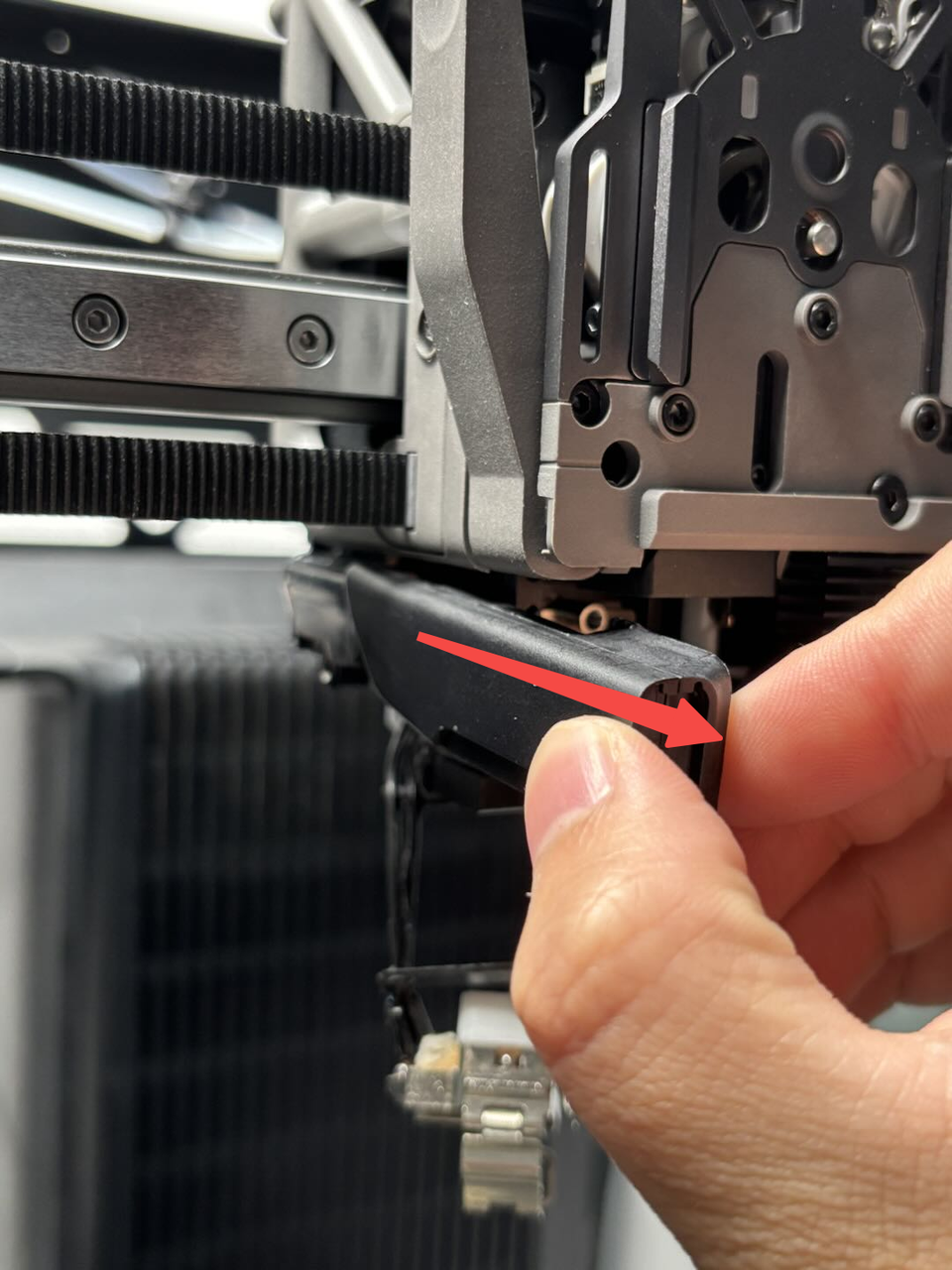

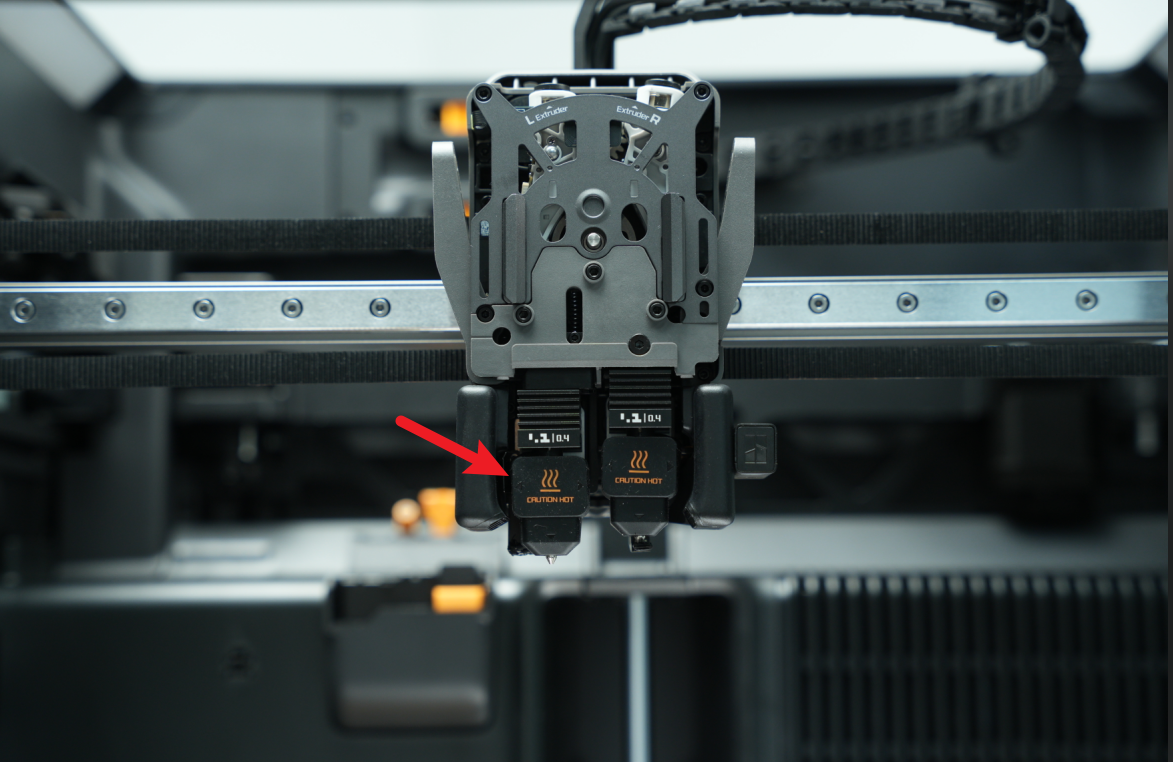

Sacá la funda de silicona izquierda del hotend, destrabá el seguro del hotend y desprendelo del toolhead.
Para cambiar al hotend izquierdo, podés hacer clic en el interruptor de la pantalla o mover manualmente el brazo de elevación después de apagar y desenchufar la máquina.

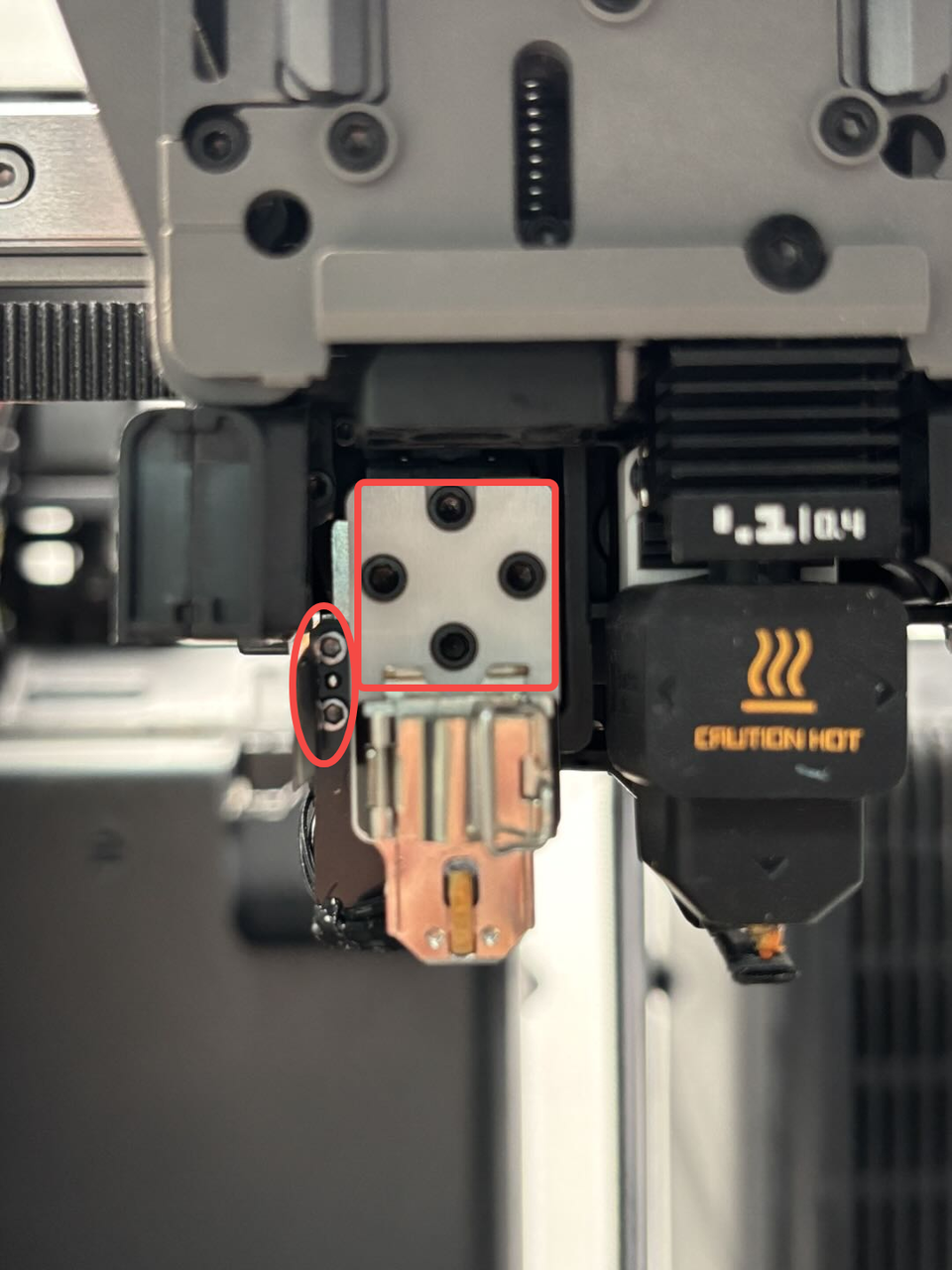

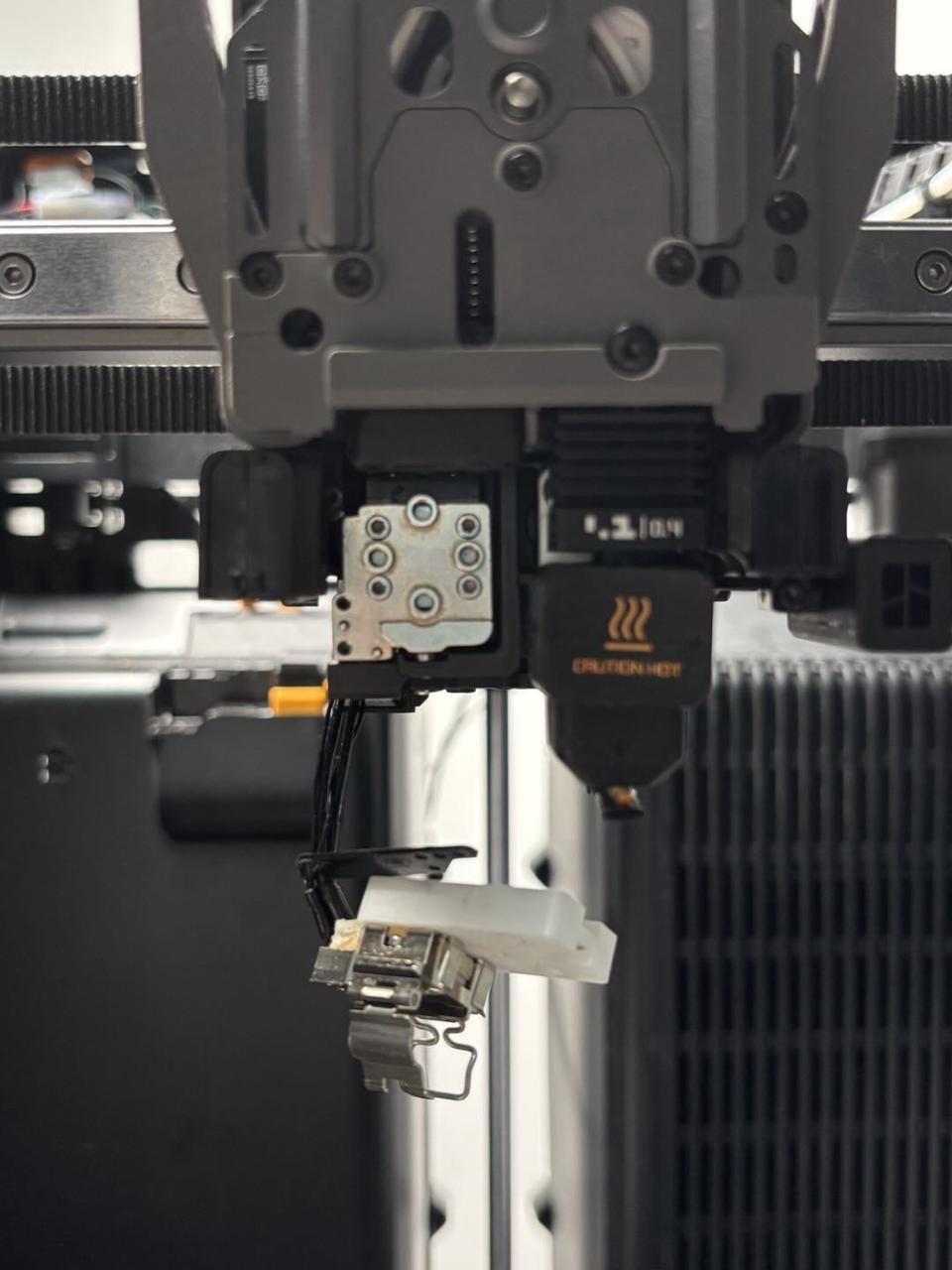

Usá la llave Allen H2.0 para sacar los 4 tornillos de fijación del hotend (M2.5x7, marcados con cuadrados), después usá la llave Allen H1.5 para sacar los 2 tornillos de fijación de la placa de cables/bloqueador de aire (M1.6x4, marcados con elipses). Desprendé el hotend del deslizador de elevación sin desconectarlo de la placa TH.
Paso 3. Sacá el conducto de aire del ventilador de enfriamiento del hotend izquierdo

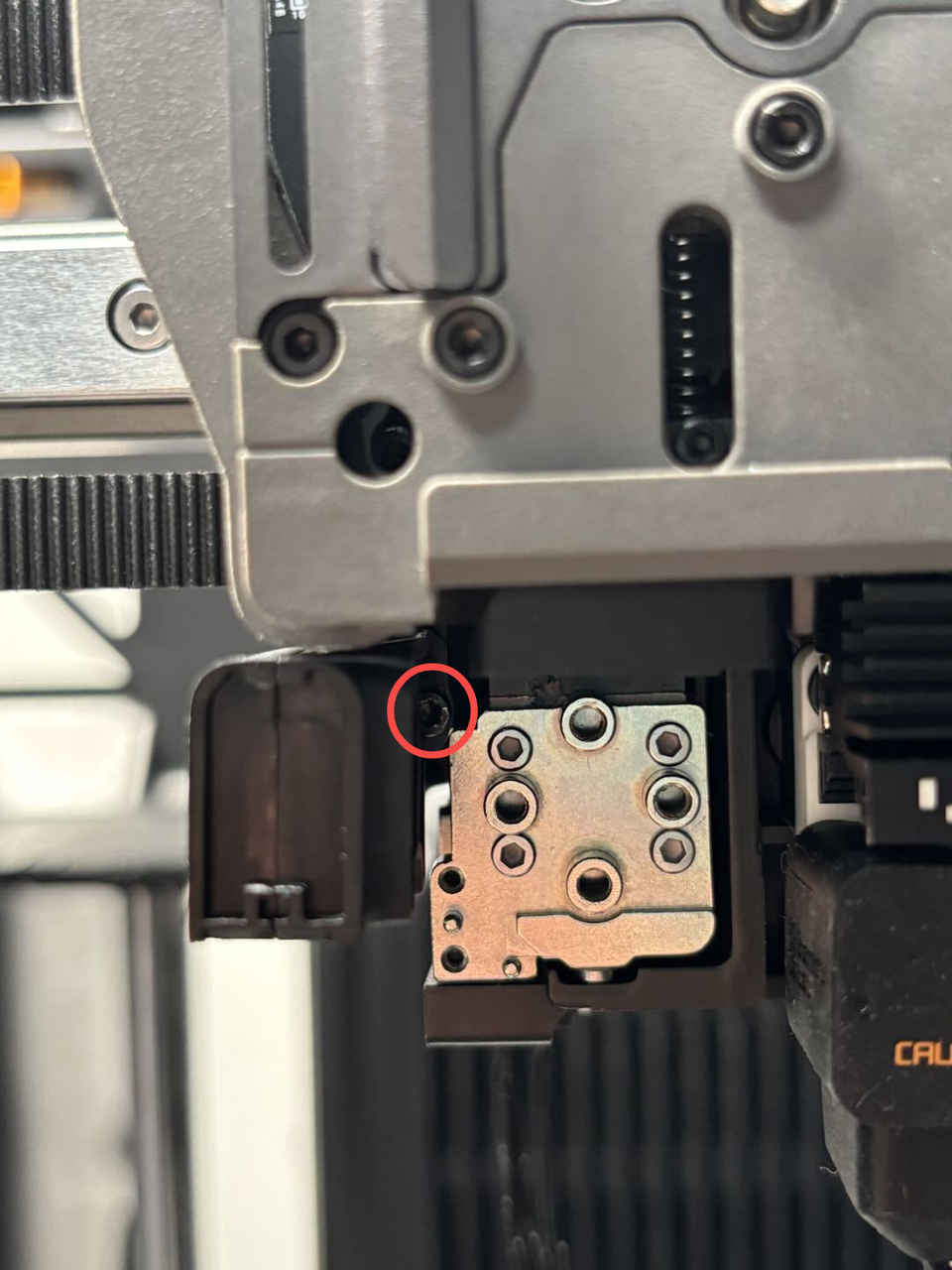

Usá la llave Allen H1.5 para sacar el tornillo de fijación y deslizá el conducto de aire del ventilador del hotend izquierdo hacia adelante para sacarlo.
Paso 4. Sacá la guía de filamento del extruder dual
Reemplazo de la guía de filamento del extruder dual H2D

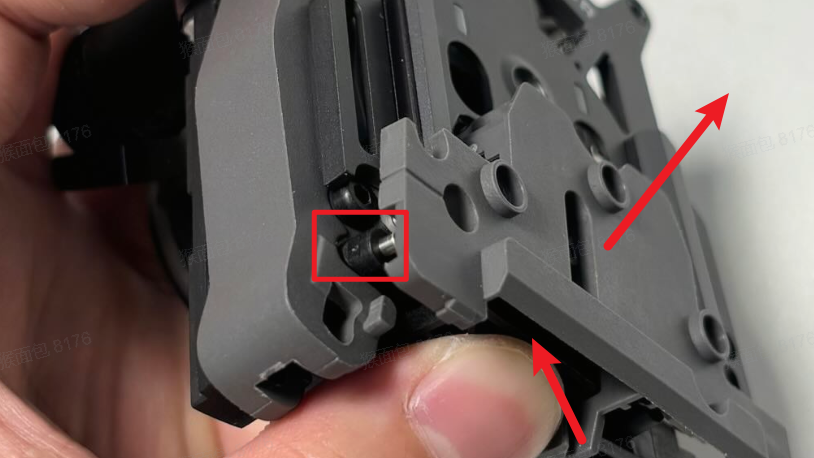

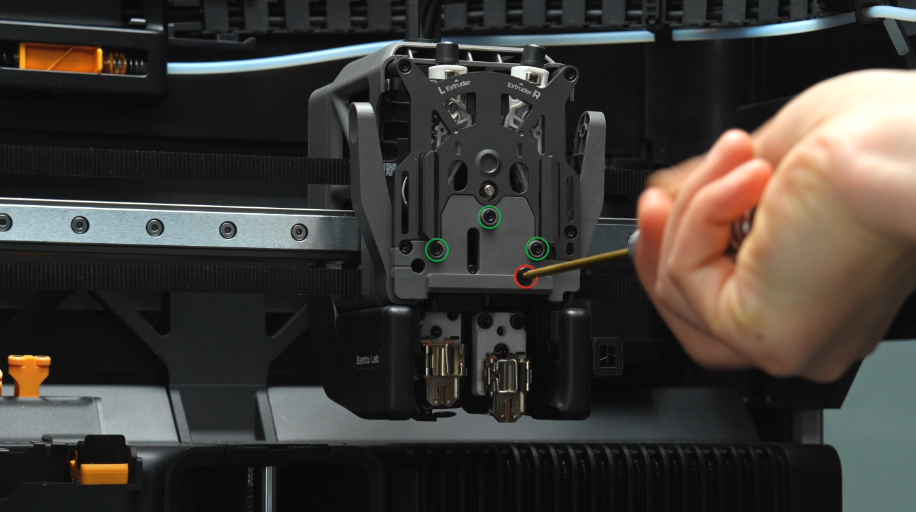

Después de desatornillar los tres o cuatro tornillos (M2.5x7 * 3; BT2x6 * 1) de la guía de filamento del extruder, usá los dedos para empujar hacia arriba el conector negro del hotend mientras apretás hacia abajo la palanca del cortador izquierdo para soltarlo un poco de la ranura cerca del tornillo del cortador.

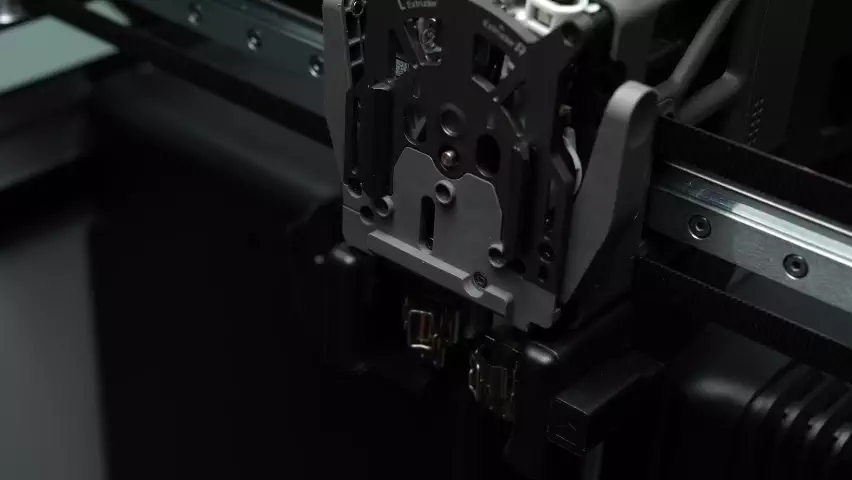

Después, hacé fuerza hacia afuera desde la esquina inferior derecha de la guía de filamento del extruder para palanquearla y sacarla.
El cortador izquierdo está ubicado adentro de la guía de filamento del extruder y va a salir junto con ella. Tené cuidado de guardarlo bien para no perderlo.
Nota: No hace falta sacar el deslizador negro de arriba cuando desarmás la guía frontal.

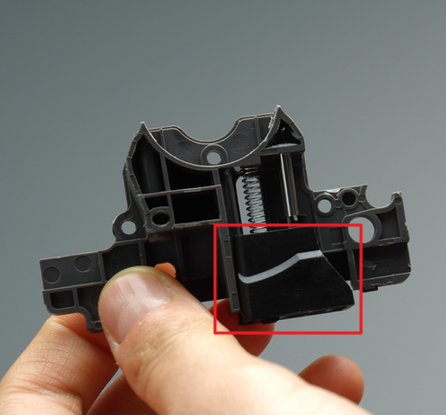

Si sacás el deslizador sin querer, asegurate de instalar el resorte correctamente.
Si el resorte quedó mal puesto, lo podés arreglar siguiendo estos pasos:
Cuando el resorte esté fuera de lugar, mirá de derecha a izquierda en la posición indicada arriba, donde vas a encontrar un tornillito (medida 1.5). Aflojalo con una llave Allen de 1.5 mm, sacá el deslizador negro y volvé a poner el resorte como corresponde.
Paso 6. Sacá el deslizador de elevación y el riel de elevación
Usá la llave Allen H2.0 para sacar los 4 tornillos de fijación del deslizador de elevación y deslizalo con cuidado hacia afuera desde el lado izquierdo.
¡Ojo con tocar la bobina de corriente de Foucault izquierda!
Usá la llave Allen H2.0 para sacar los 2 tornillos de fijación del riel de elevación y deslizalo hacia adelante para sacarlo.
Instalar el riel de elevación del nozzle
Paso 1. Instalá el deslizador de elevación y el riel de elevación
Insertá el riel de elevación nuevo en el soporte desde el frente y usá la llave Allen H2.0 para ajustar los 2 tornillos de fijación.
Insertá el deslizador de elevación nuevo en el riel de elevación desde el lado izquierdo y usá la llave Allen H2.0 para ajustar los 4 tornillos de fijación.
¡Ojo con tocar la bobina de corriente de Foucault izquierda!
Verificación: Usá un papel A4 para chequear el espacio entre la bobina de corriente de Foucault izquierda y el deslizador de elevación. El papel tiene que poder pasar. Normalmente, el espacio entre la bobina y el deslizador es de unos 0.2mm, que es más o menos el grosor de un papel A4 doblado.
Paso 2. Instalá la guía de filamento del extruder dual
El cortador izquierdo tiene que instalarse junto con la guía de filamento del extruder. Asegurate de que la muesca del cortador izquierdo mire hacia arriba y ponelo en la ranura para la cuchilla de la guía de filamento.
Al instalar la guía de filamento, mantené apretado hacia arriba el conector negro del hotend y al mismo tiempo apretá la palanca del cortador izquierdo, acomodándolo en el ángulo justo para que entre fácil.
Después, instalá la guía de filamento del extruder. Finalmente, presioná en ambos lados de la palanca del cortador, haciendo fuerza para que la tapa frontal quede bien plana. Después, ajustá los cuatro tornillos (M2.5x7 * 3; BT2x6 * 1).
Paso 3. Instalá el conducto de aire del ventilador de enfriamiento del hotend izquierdo
Insertá el conducto de aire del ventilador del hotend izquierdo en su lugar y usá la llave Allen H1.5 para ajustar el tornillo de fijación.
Paso 4. Instalá el hotend y el conjunto de calentamiento del hotend izquierdo

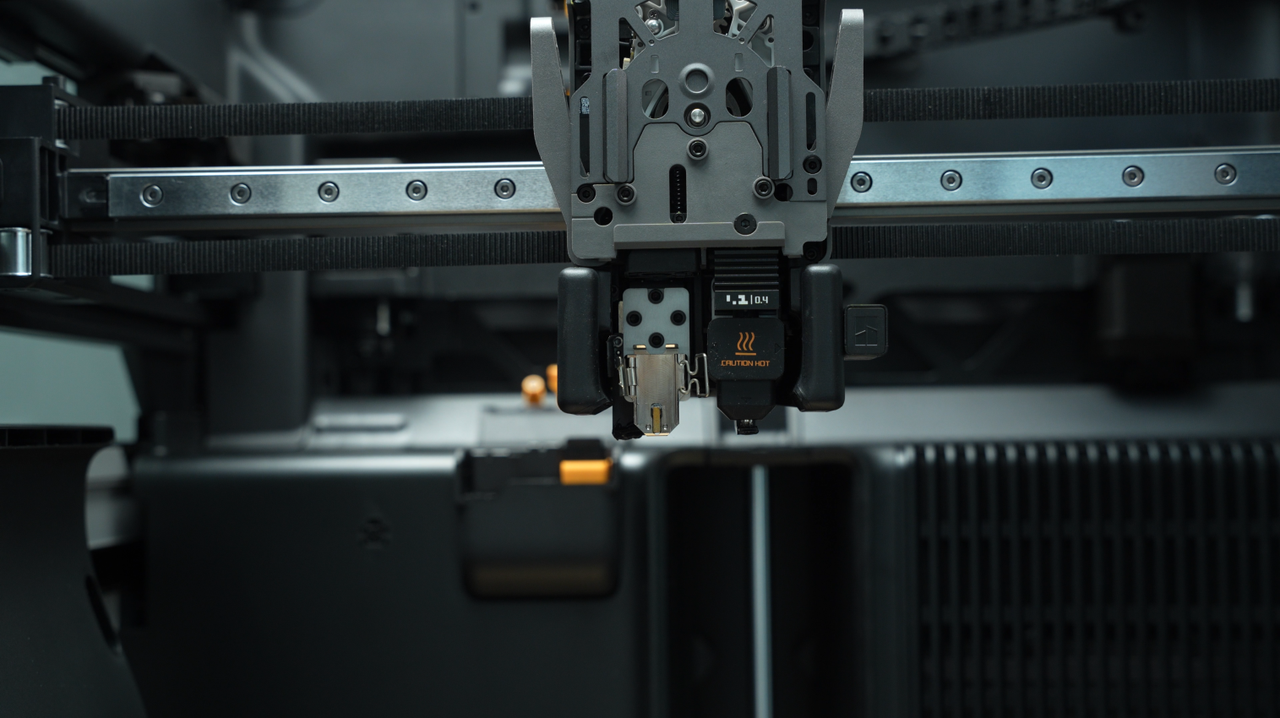

Primero, alineá el conjunto de calentamiento del hotend izquierdo nuevo y la placa de cables con los agujeros de los tornillos en el toolhead, y usá una llave Allen H2.0 para ajustar los 4 tornillos (M2.5x7); después acomodá la placa de cables y usá una llave Allen H1.5 para ajustar los 2 tornillos (M1.6x4).
Paso 5. Instalá el conducto de aire del ventilador de capa
Fijate en esta Wiki para ver las instrucciones sobre cómo instalar el conducto de aire del ventilador de capa:
Reemplazo del conducto de aire del ventilador de capa H2D
Verificá que todo funcione
Enchufá y prendé la impresora. Cambiá al hotend derecho y después volvé al izquierdo para confirmar que el mecanismo de cambio funcione bien. Dale al botón de inicio (homing) y fijate si lo hace correctamente.
Esperamos que esta guía detallada te haya servido.
Si esto no soluciona tu problema, por favor abrí un ticket técnico; vamos a responder tus dudas y darte una mano.
Si tenés alguna sugerencia o comentario sobre esta Wiki, dejanos un mensaje en la sección de comentarios. ¡Gracias por el aguante!
