En esta guía vas a encontrar los pasos detallados y las precauciones necesarias para desarmar y volver a armar el toolhead H2D. También podés usar este artículo como referencia si necesitás reemplazar piezas específicas durante el proceso de mantenimiento de tu impresora.
Recordatorio importante

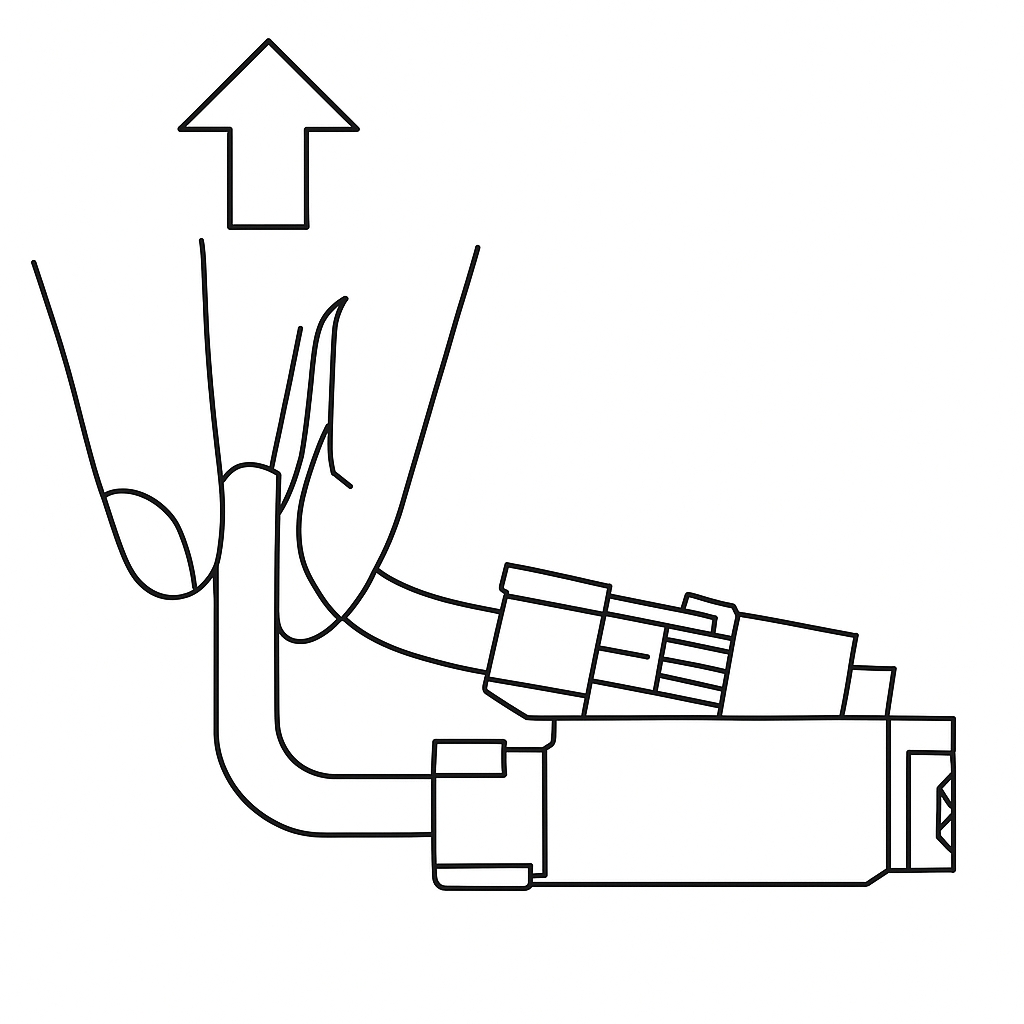

Los conectores de la bobina del sensor eddy en el H2D tienen un diseño compacto. Cuando saques el conector, por favor agarrá la base con la mano y tirá derecho hacia arriba, en forma perpendicular a la superficie del PCB, para destrabarlo. Nunca hagas fuerza en sentido horizontal para evitar dañar el conector.
Modelos compatibles
- H2D
¿Cuándo usar esta guía?
Este artículo sirve para guiarte en el desarme y montaje del toolhead H2D. Los pasos para el reemplazo de accesorios específicos involucrados en este proceso también se pueden realizar siguiendo esta guía.
Lista de piezas
A continuación se detallan los materiales y repuestos individuales que se mencionan en esta guía:

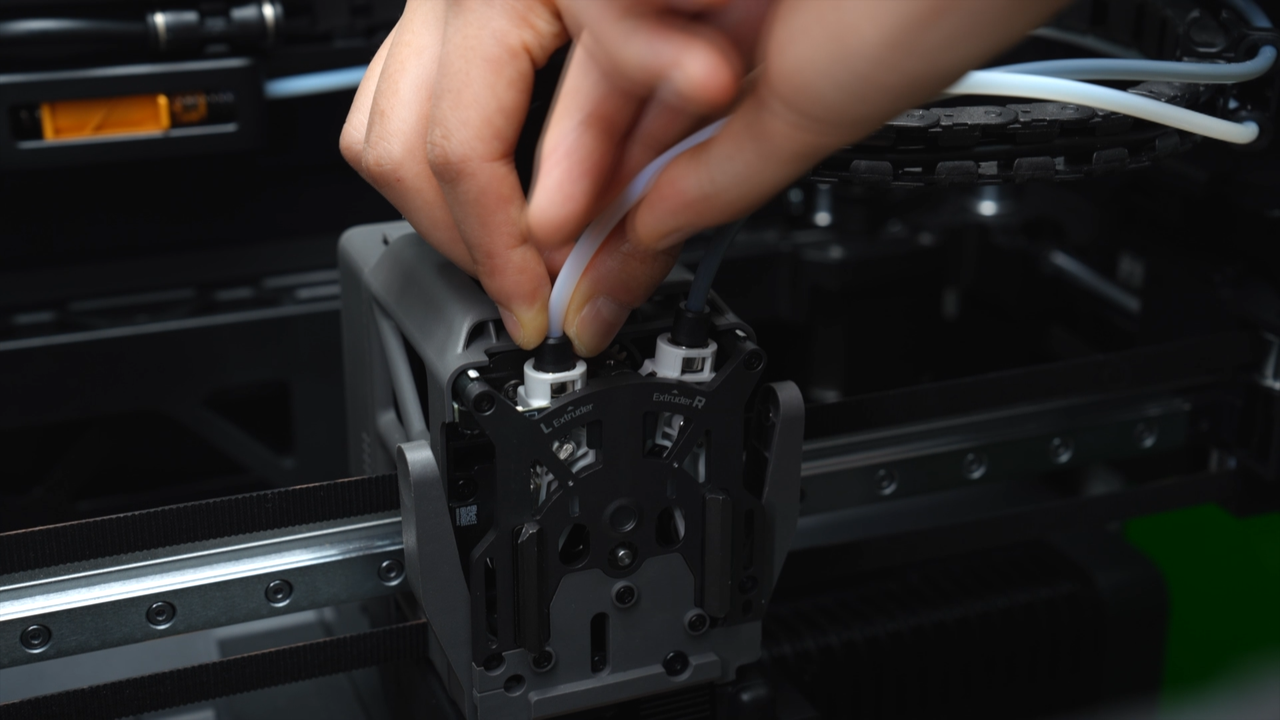

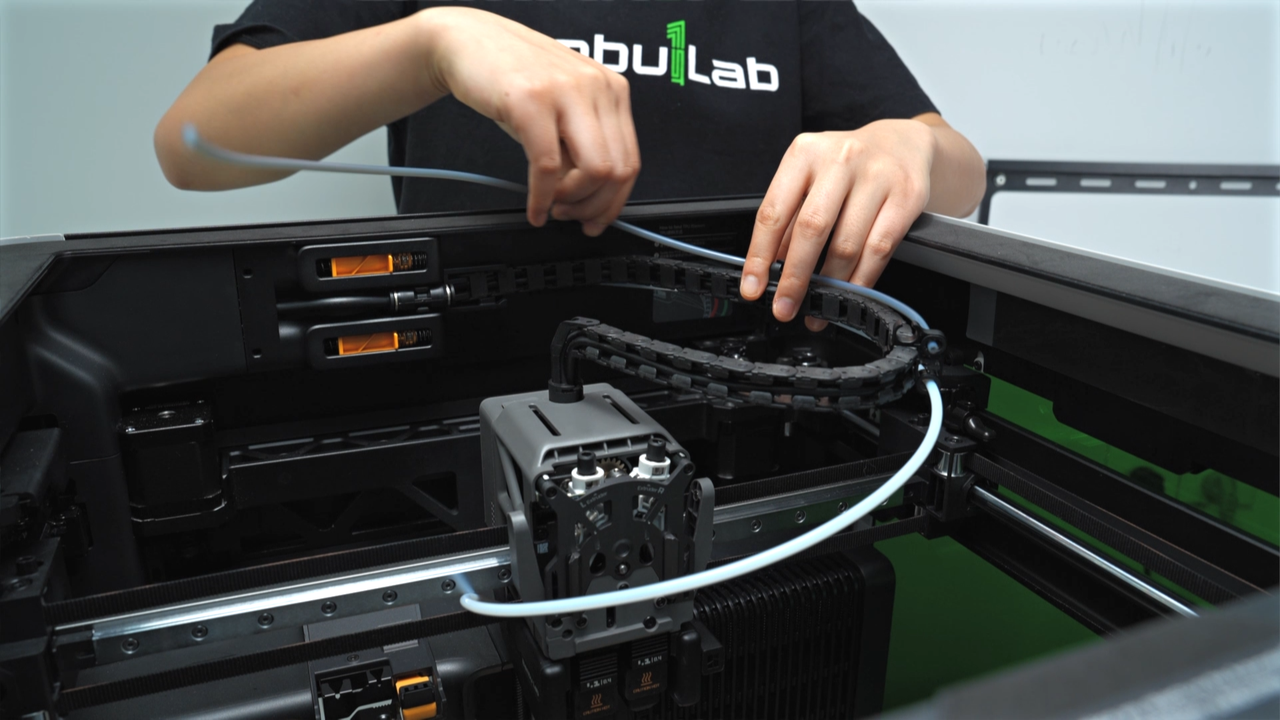

- Tubo PTFE

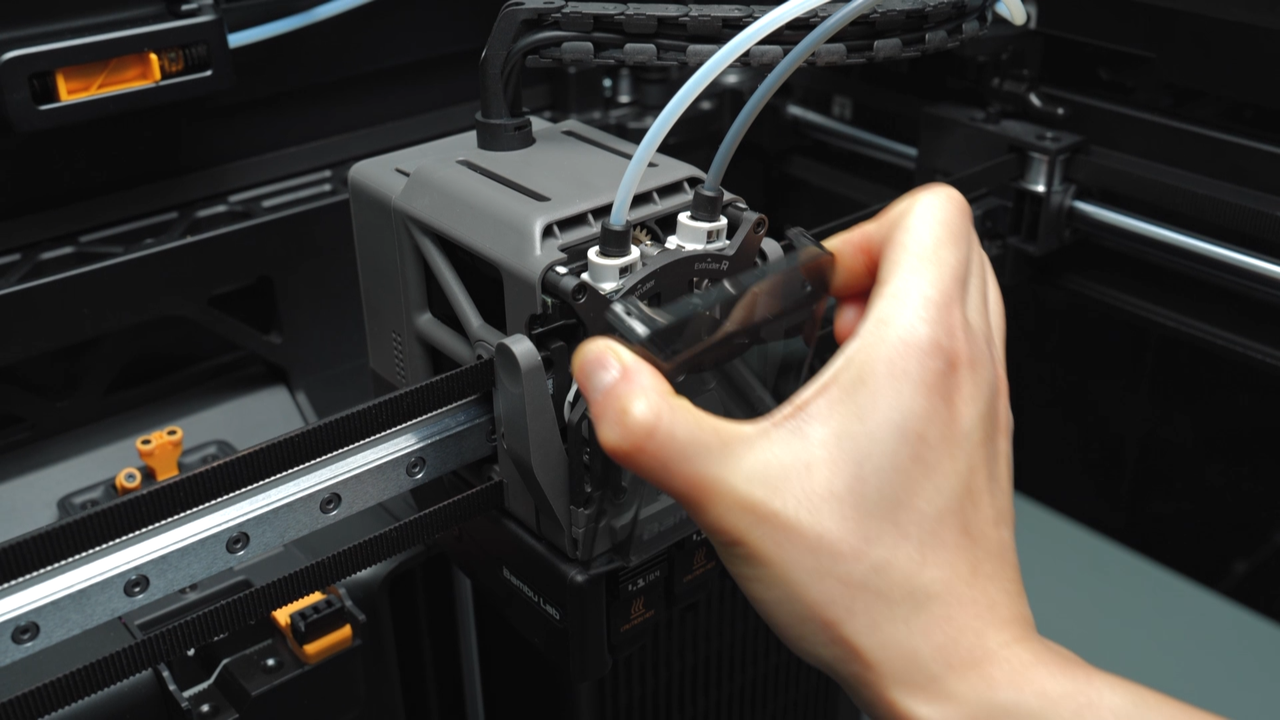

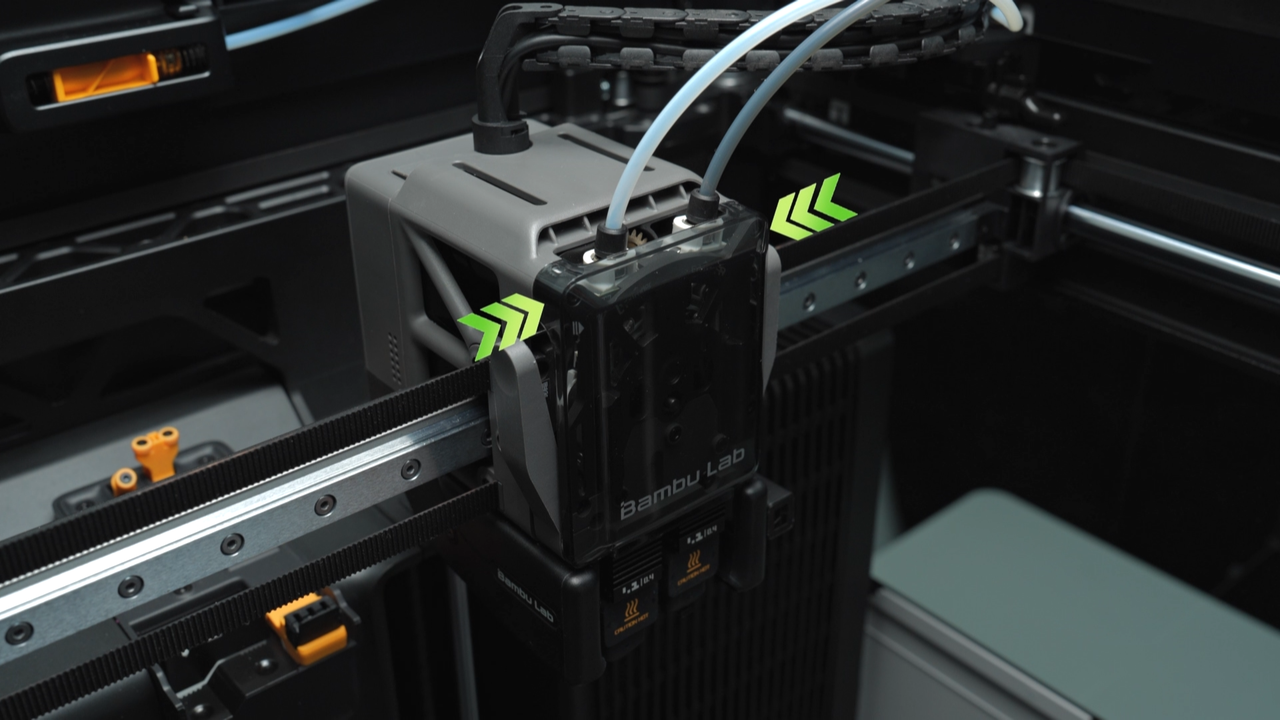

- Tapa frontal del toolhead
- Funda de silicona para el hotend
- hotend
- Conducto de aire del ventilador de capa
- Ventilador de capa (part cooling fan)
- Placa de conexión del extruder H2D

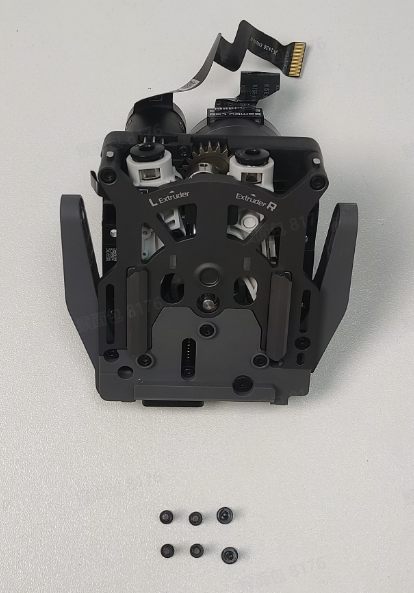

- Unidad del extruder
- Cable FPC de la placa TH
- Placa TH H2D
- Cable USB-C
- Ventilador del hotend
- Conducto de aire del ventilador del hotend
- Unidad de motor de elevación 2004
- Cámara del nozzle
- Conjunto calefactor del hotend derecho
- Conjunto calefactor del hotend izquierdo
- Cámara del toolhead
- Sensor eddy derecho
- Carro del toolhead
- Soporte magnético del bloqueador de flujo
Aviso de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica y los cables del toolhead. Si hacés estas tareas con la impresora encendida, podés provocar un cortocircuito, dañando los componentes electrónicos y generando un riesgo para vos.
Durante el mantenimiento, es posible que tengas que desarmar piezas como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora está prendida. Esto puede romper la electrónica y generar problemas adicionales.
Por lo tanto, siempre apagá la impresora y desenchufala de la corriente antes de empezar. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico para que podamos ayudarte.
Lista de subconjuntos
Los siguientes conjuntos requieren un desarme adicional:
- Unidad de extruder doble
- Carro del toolhead
- Unidad de motor de elevación 2004
Herramientas y materiales necesarios
- Llave Allen H2.0 (imantada)
- Llave Allen H1.5 (imantada)
- Pinzas de precisión
- Tiempo estimado: 240 minutos
Te recomendamos mucho usar llaves Allen de buena calidad para que la reparación sea más sencilla. Si el destornillador pierde el magnetismo, podés volver a imantarlo usando el imán que trae el hotend.
Guía en video
- Guía de armado del toolhead H2D
- Guía de desarme del toolhead H2D
Guía de desarme

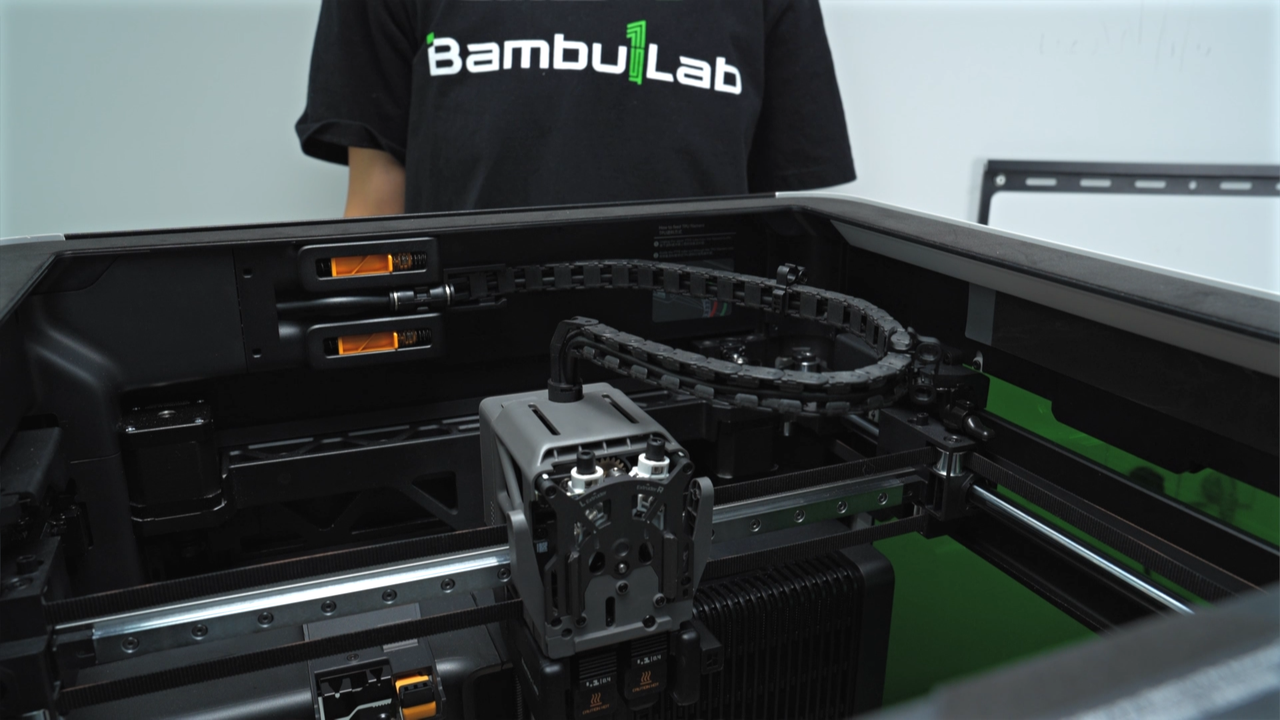

Paso 1 - Bajá la cama caliente (heatbed)

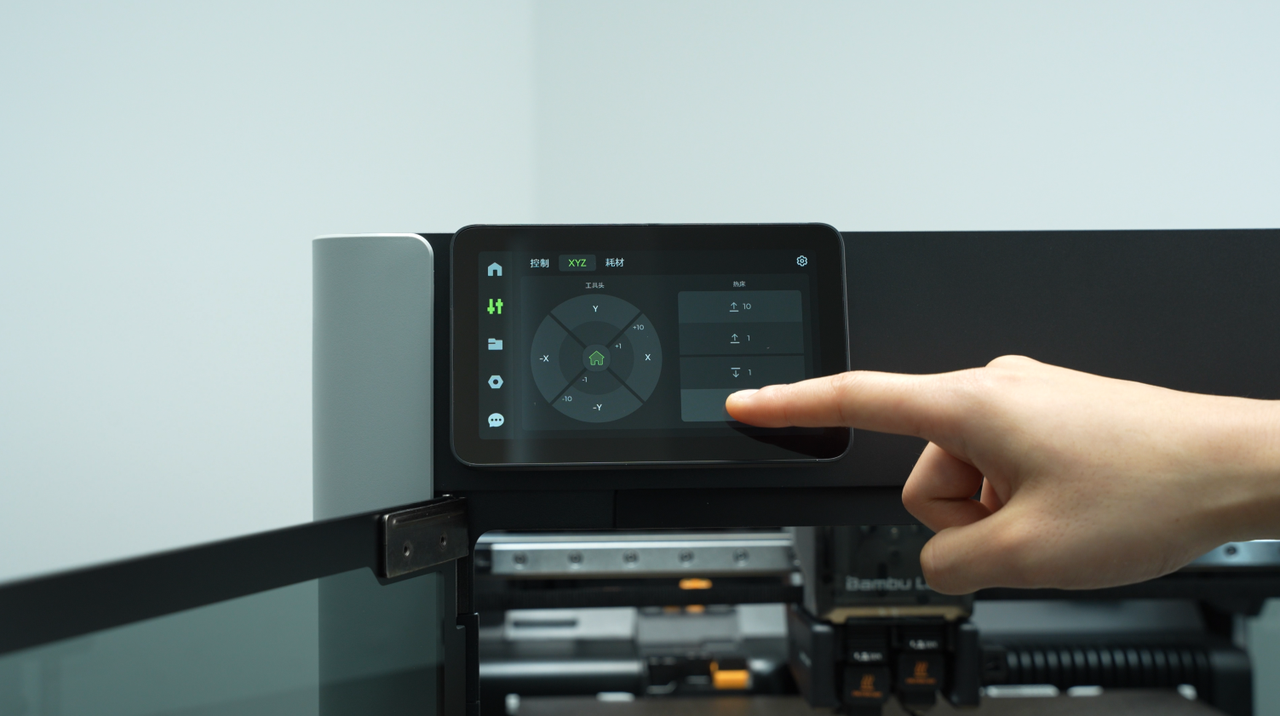

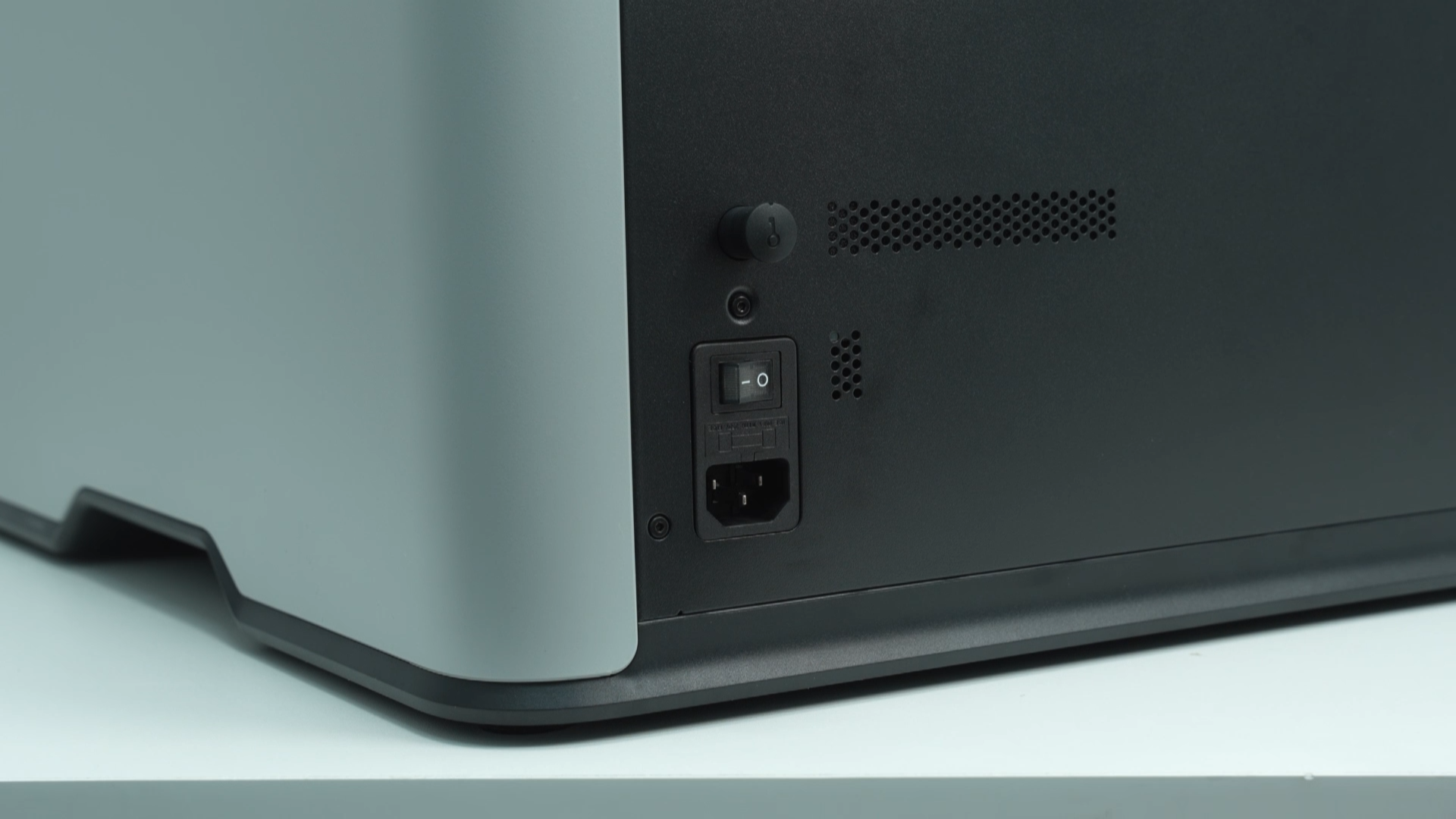

Bajá la cama caliente (heatbed) desde la pantalla de la impresora. Asegurate de que el hotend esté a temperatura ambiente y después apagá la máquina.

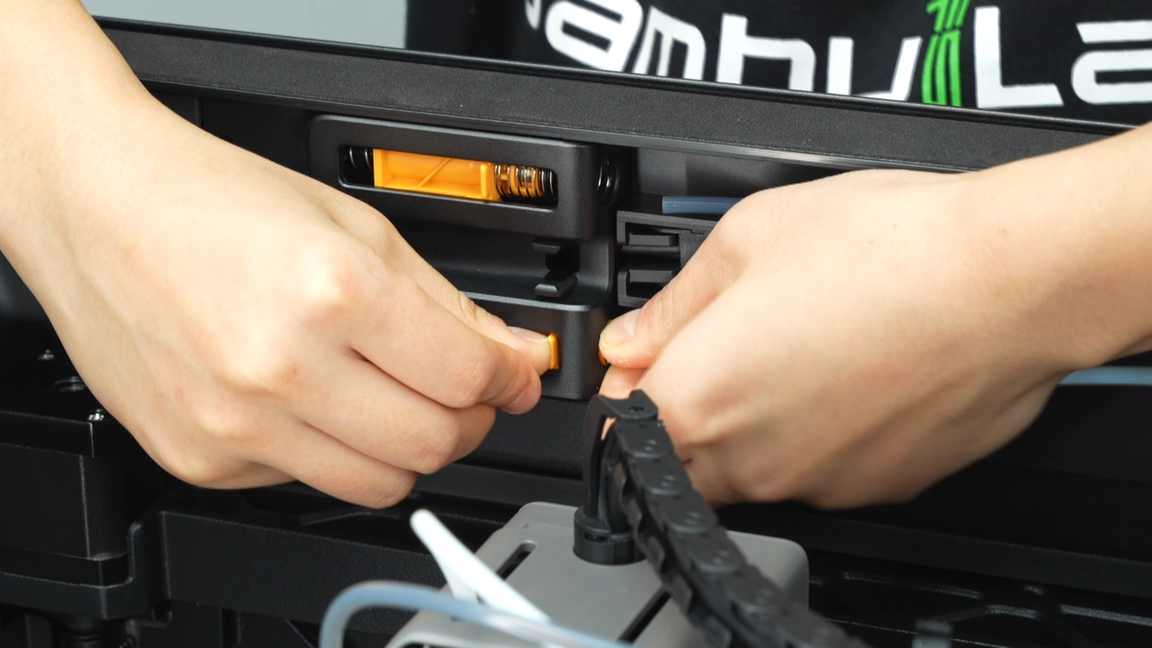

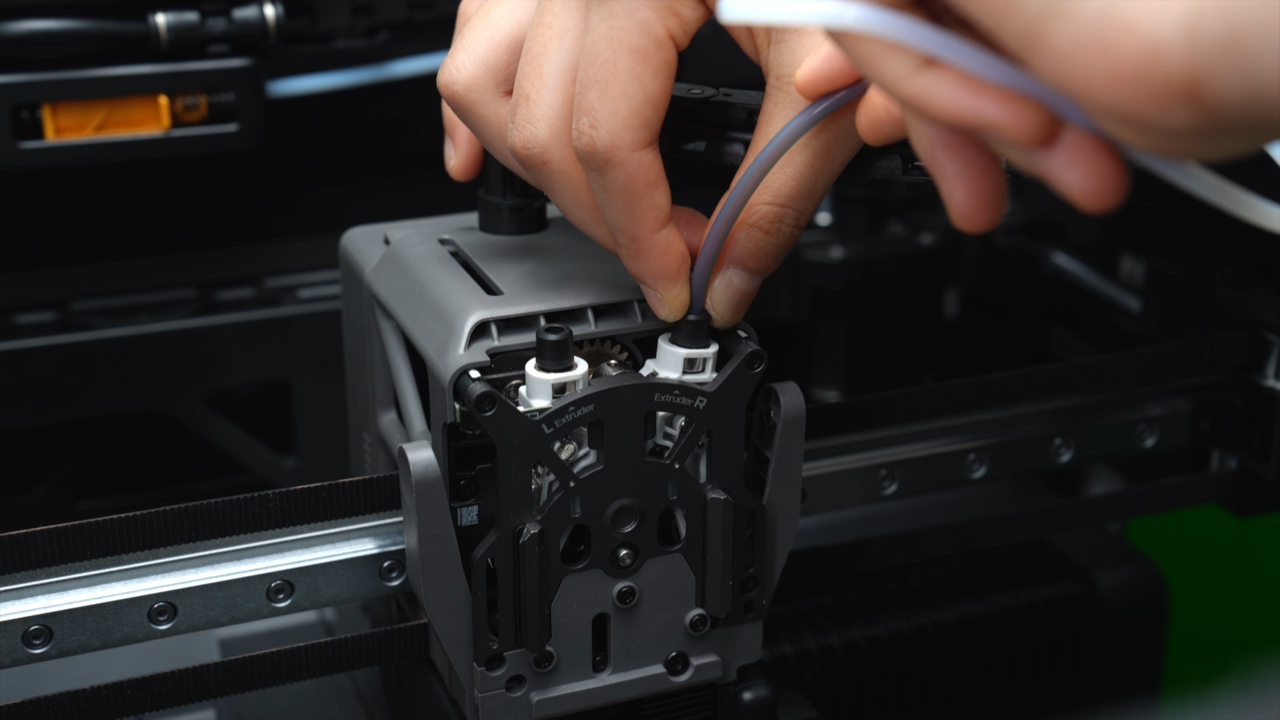

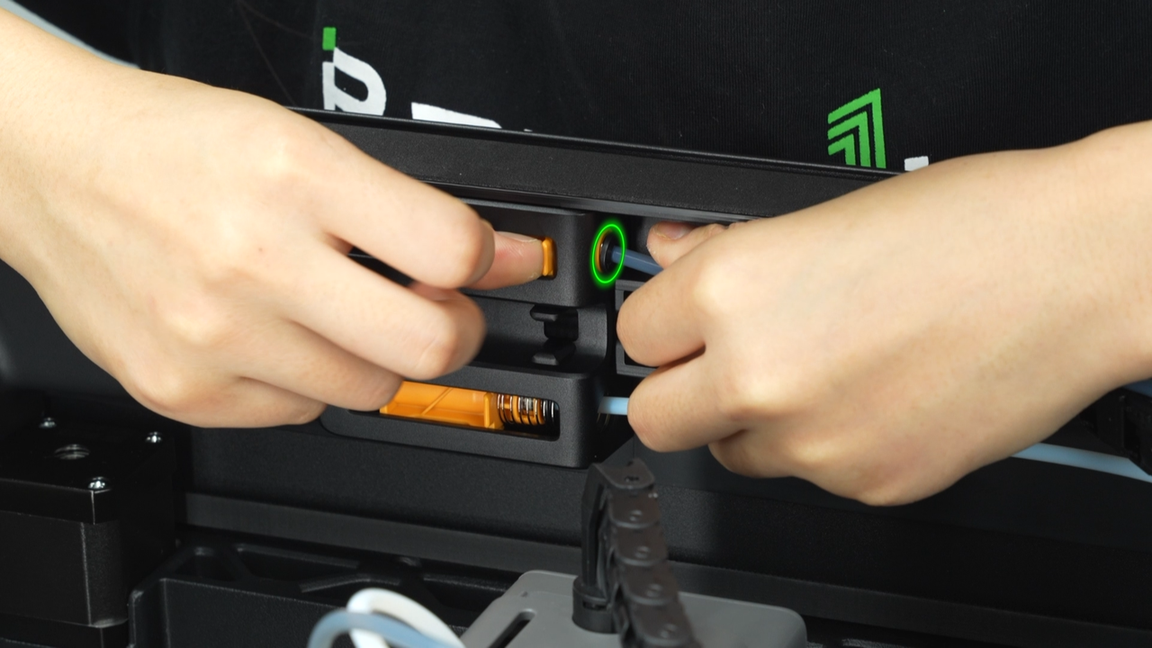

Warning: 256-color support not detected. Using a terminal with at least 256-color support is recommended for a better visual experience. Ripgrep is not available. Falling back to GrepTool.Galería de referencia
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
