Aprendé cómo reemplazar el cable que conecta el cabezal con la placa MC en los modelos H2D y H2C.
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2C.
Cable del cabezal a la placa MC
El cable del cabezal a la placa MC se conecta a la placa MC y llega hasta las cercanías del buffer de filamento, donde el cable de la placa TH se conecta con él.
Este cable viene actualmente en dos versiones. Por favor, fijate cuál recibiste. Los pasos de reemplazo son iguales para ambas versiones.

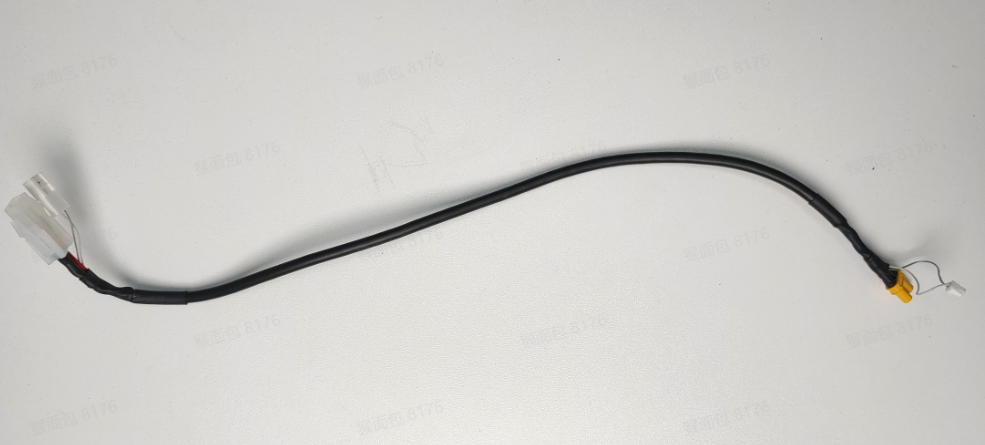

Versión 1:

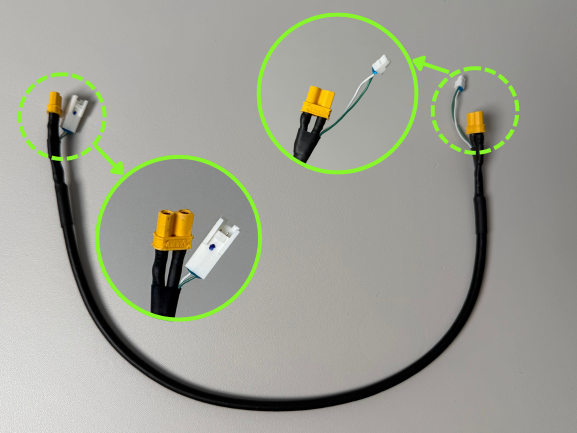

Versión 2:
El repuesto del cable del cabezal a la placa MC incluye lo siguiente:
- Cable del cabezal a la placa MC * 1
Herramientas y materiales necesarios
- Cable del cabezal a la placa MC
- Llave Allen H2.0
Especificaciones y cantidades de tornillos necesarios (te recomendamos guardar bien los tornillos que saques para no perder ninguno):

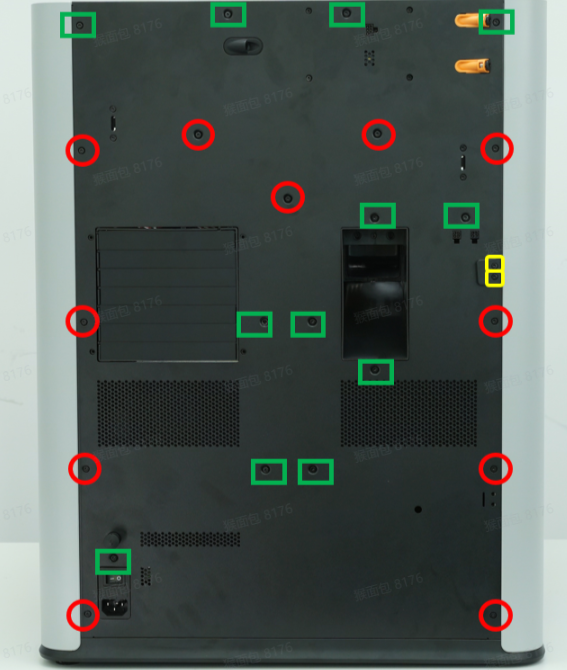

BT3x8: Para fijar el panel trasero (12) y el conducto de purga (1).ST3x6: Para fijar el panel trasero (11).ST3x12: Para fijar el soporte del porta bobinas (2).BT2.6x8: Para fijar la tapa de la placa AP (1).
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo el laburo en la electrónica y los cables del cabezal. Laburar con la impresora prendida puede causar un cortocircuito, dañando los componentes electrónicos y generando riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, puede que tengas que desarmar partes, incluido el hotend. Esto deja expuestos cables y componentes que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida. Esto puede resultar en daños a la electrónica y otros problemas adicionales.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, asegurando un mantenimiento seguro y efectivo. Si tenés dudas, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para ayudarte rápido.
Cómo sacar el cable del cabezal a la placa MC
Paso 1: Sacar el panel trasero
Podés consultar esta Wiki para sacar el panel trasero de la H2D: Reemplazo del panel trasero de la H2D
Paso 2: Sacar la tapa de la placa AP y la tapa de cables

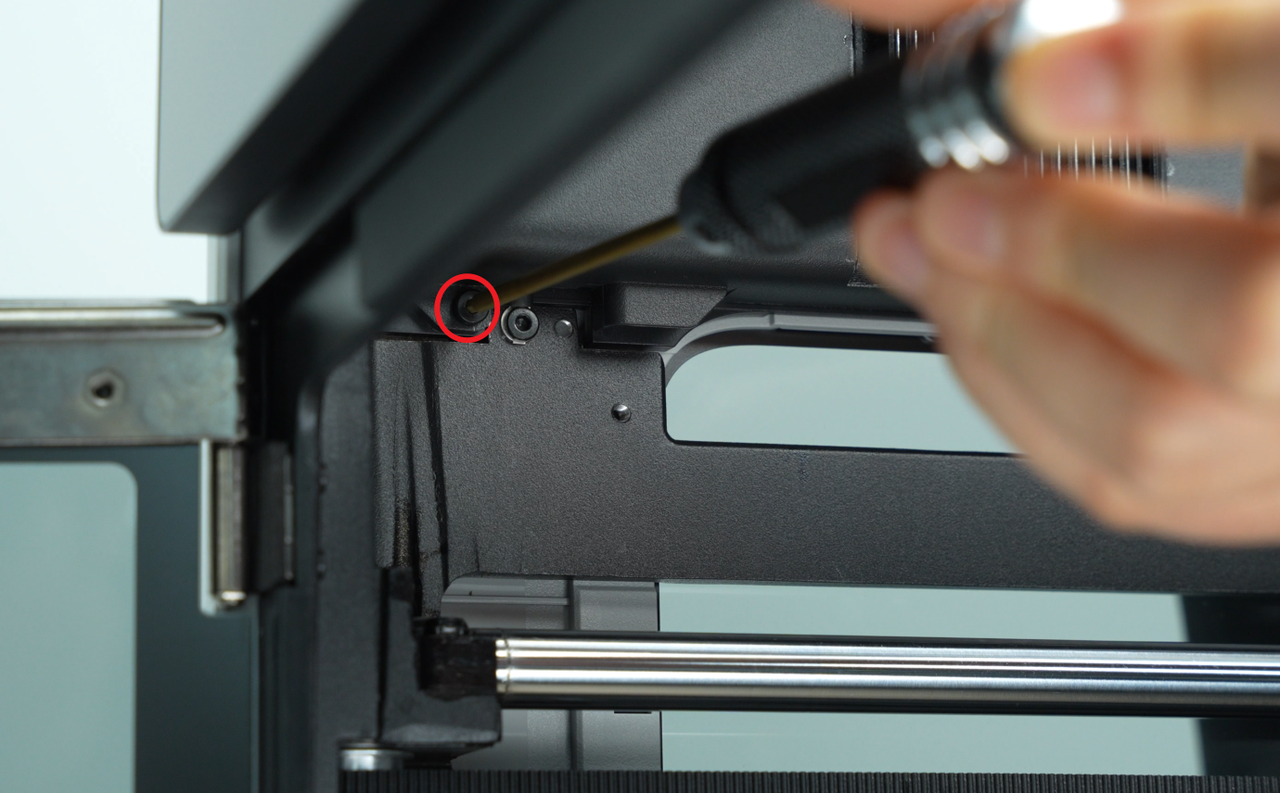

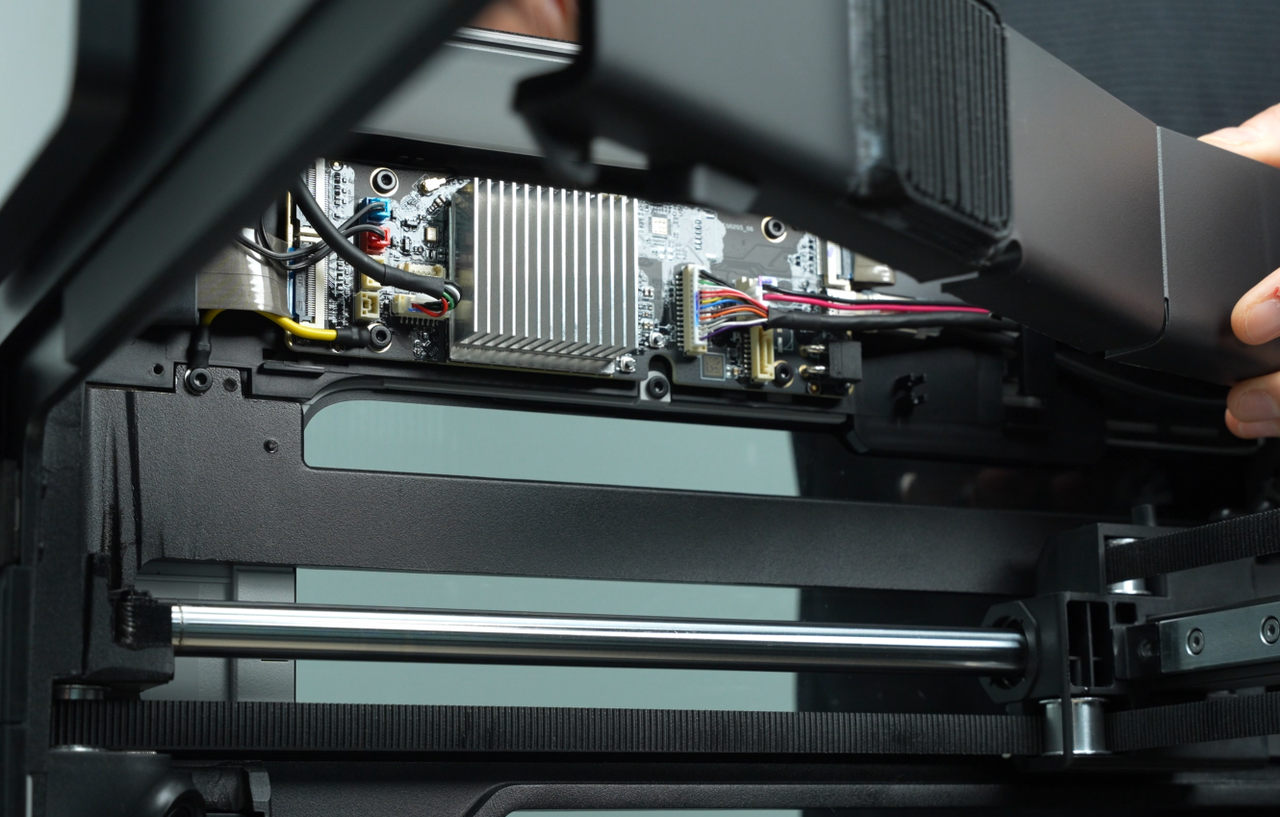

Usá una llave Allen H2.0 para sacar el tornillo de fijación (BT2.6x8), y después retirá la tapa de la placa AP desde el costado cercano a la puerta frontal.

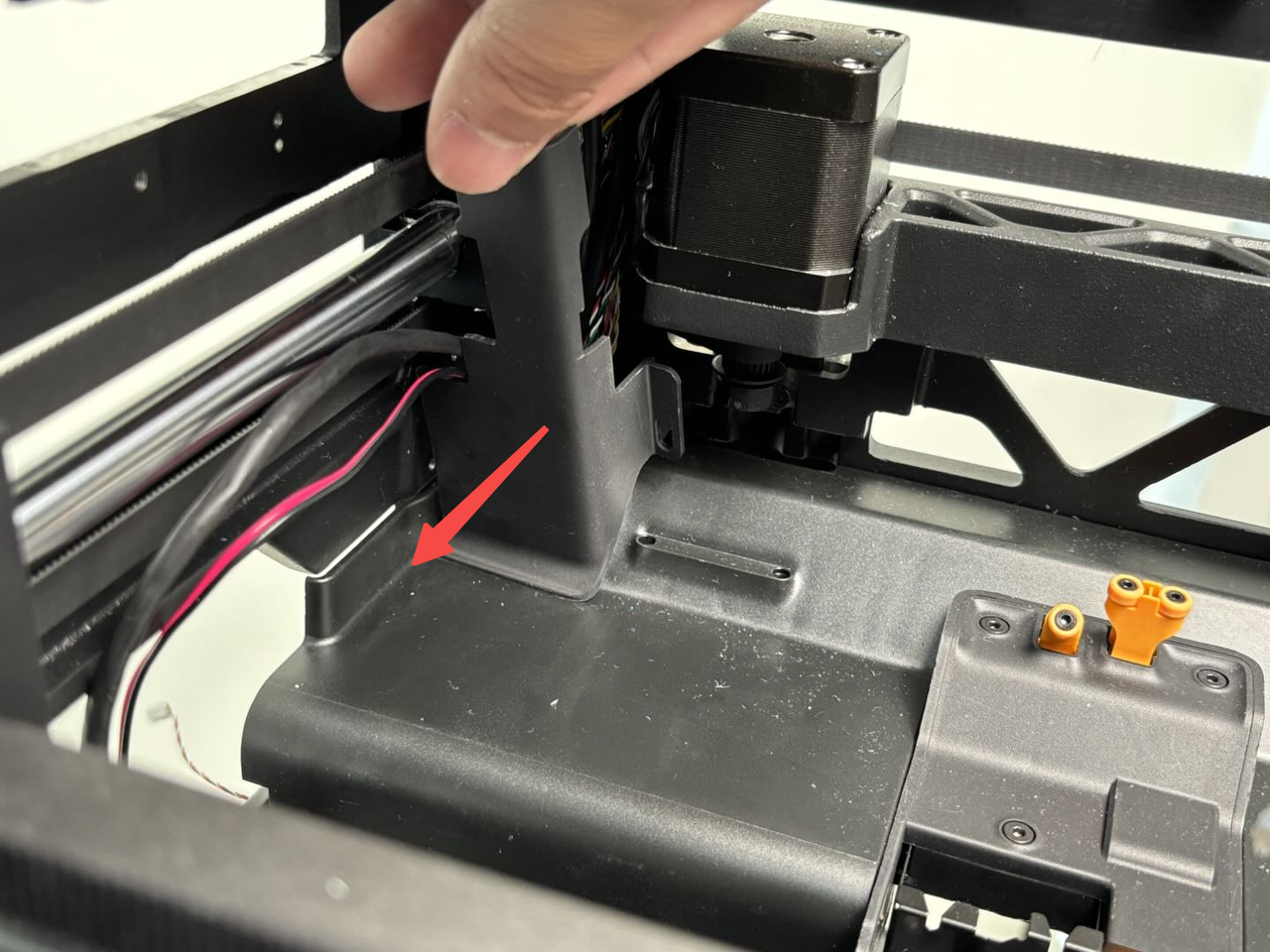

La tapa de cables está agarrada con un clip; podés tirarla hacia afuera para sacarla.
Paso 3: Sacar el conducto de purga

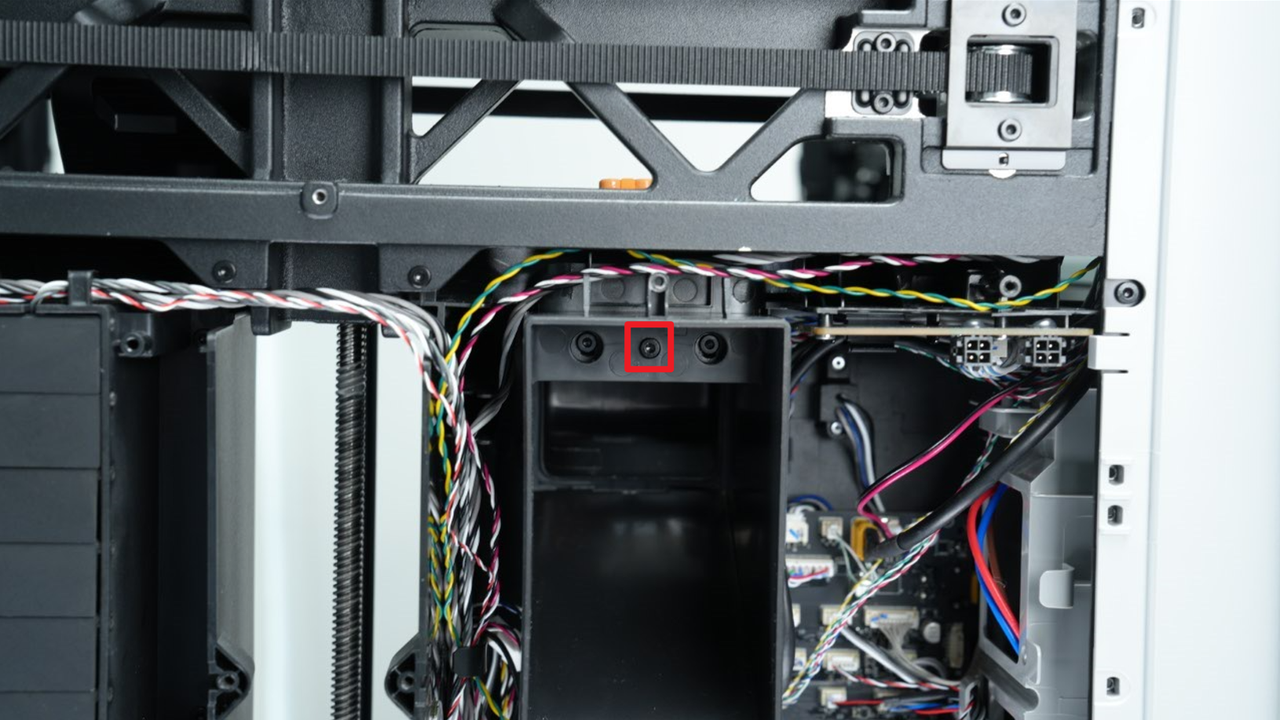

Usá una llave Allen H2.0 para sacar el tornillo BT3x8. Después tirá el conducto de purga hacia abajo hasta que veas los dos enganches. Tirá con cuidado hacia afuera para sacarlo.
Nota: El conducto de purga no está agarrado solo por el tornillo de arriba, sino también por dos trabas inferiores que calzan en el marco interno.
Paso 4: Retirar el cable del cabezal a la placa MC
Primero desconectá el cable que viene de la placa TH cerca del buffer.
Nota: Tenés que apretar la hebilla como se ve en la imagen de abajo y recién ahí desconectar el cable.
📌 El cable viene en dos versiones. Fijate en el diagrama que corresponda a la versión que tenés para desconectarlo bien.
Versión 1:
Versión 2:

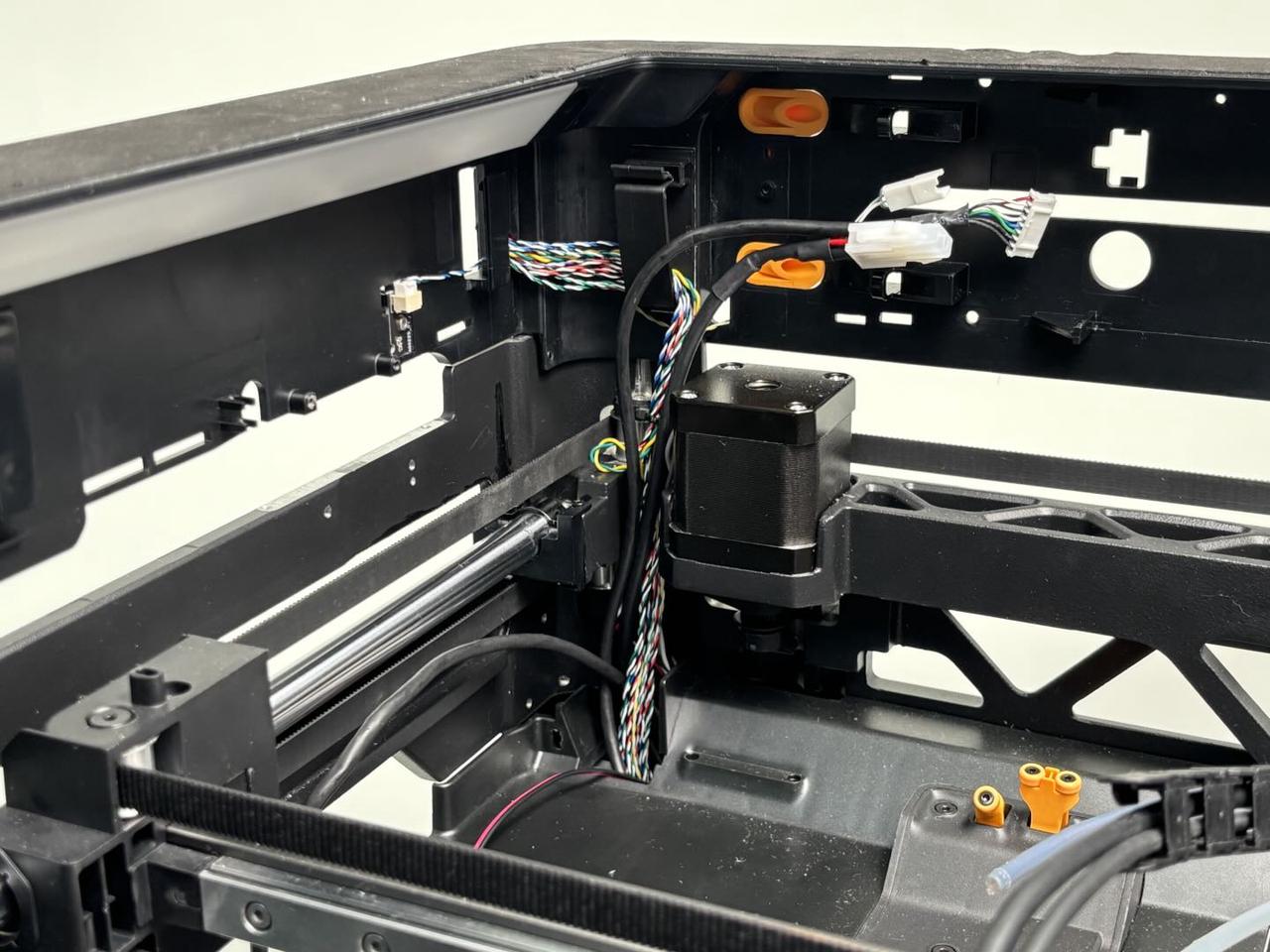

Después, desconectá el cable en la placa MC y tiralo para sacarlo del liner.
Cómo instalar el cable del cabezal a la placa MC
Paso 1: Instalar el cable
Pasá el cable por el agujero del revestimiento y conectalo a la placa MC. Después, conectalo al cable que viene de la placa TH.
📌 Nota: Fijate en el diagrama correspondiente a tu versión para hacer bien la conexión.
Versión 1:
Versión 2:
Paso 2: Instalar el conducto de purga
Alineá las dos trabas inferiores del conducto de purga con los agujeros correspondientes en el marco interno.
Empujalo hacia arriba para que las trabas calcen bien. Sostené la parte de arriba del conducto con una mano y alineá el agujero del tornillo. Después, usá una llave Allen H2.0 para ajustarlo. Asegurá los dos cables (amarillo-verde y rojo-blanco) en el clip que está arriba del conducto de purga.
Nota: Al instalarlo, asegurate de que los costados del conducto de purga queden calzados en el borde exterior del marco interno. Si queda en el borde interno, no se va a poder instalar bien.
Paso 3: Instalar la tapa de la placa AP y la tapa de cables

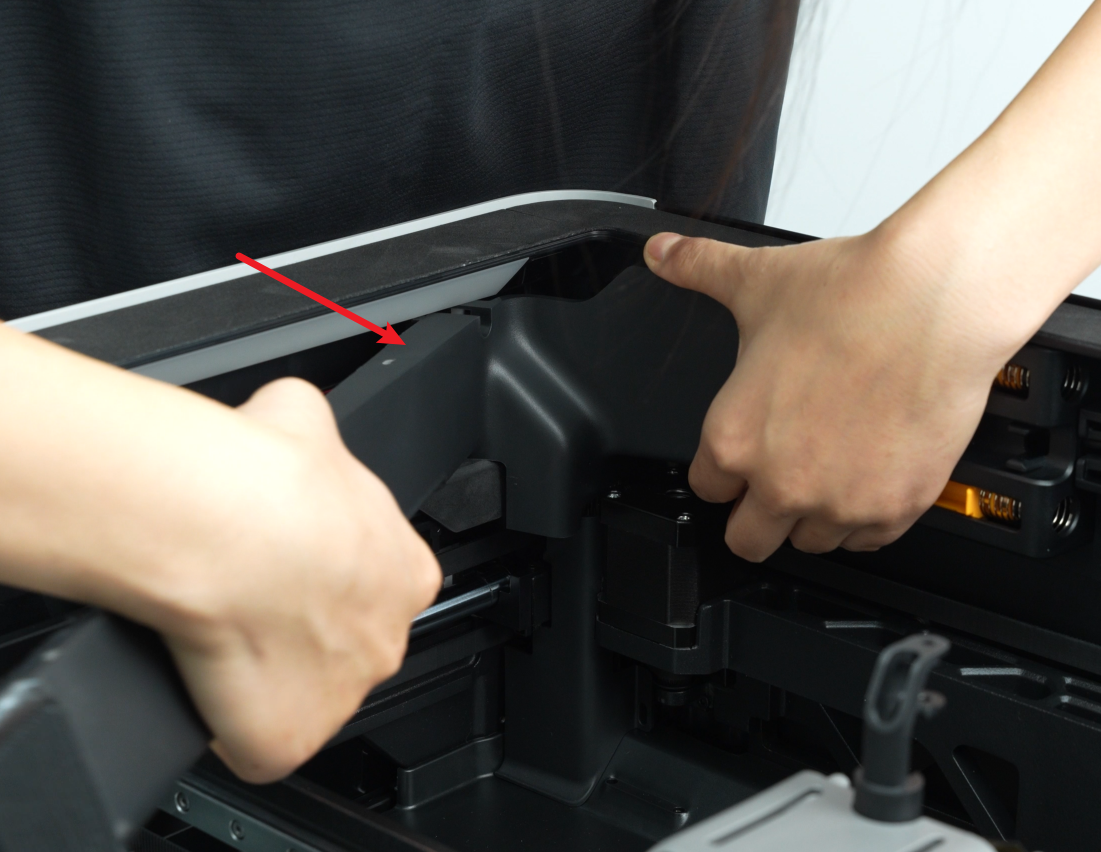

Calzá la tapa de cables en la impresora.
Primero, volvé a poner la tapa de la placa AP desde el lado de atrás, presioná donde indican las flechas hasta que quede al ras con el buffer y la tapa de cables, y después ajustá el tornillo de fijación (BT2.6x8) con la llave Allen H2.0.
Paso 4: Instalar el panel trasero
Podés consultar la Wiki para instalar el panel trasero de la H2D: Reemplazo del panel trasero de la H2D
Verificación del funcionamiento
Conectá la alimentación, prendé la impresora, mandá un gcode a imprimir y asegurate de que no salte ningún error.
Notas finales
Esperamos que esta guía detallada te haya servido.
Si esto no soluciona tu problema, por favor abrí un ticket técnico; vamos a responder tus preguntas y darte una mano. Si tenés sugerencias o feedback sobre esta Wiki, dejanos un mensaje en los comentarios. ¡Gracias por el apoyo!
