Este artículo describe cómo reemplazar la placa del puerto USB de la Serie H2.
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos para el reemplazo son exactamente los mismos para la H2S y la H2C.
Placa del puerto USB

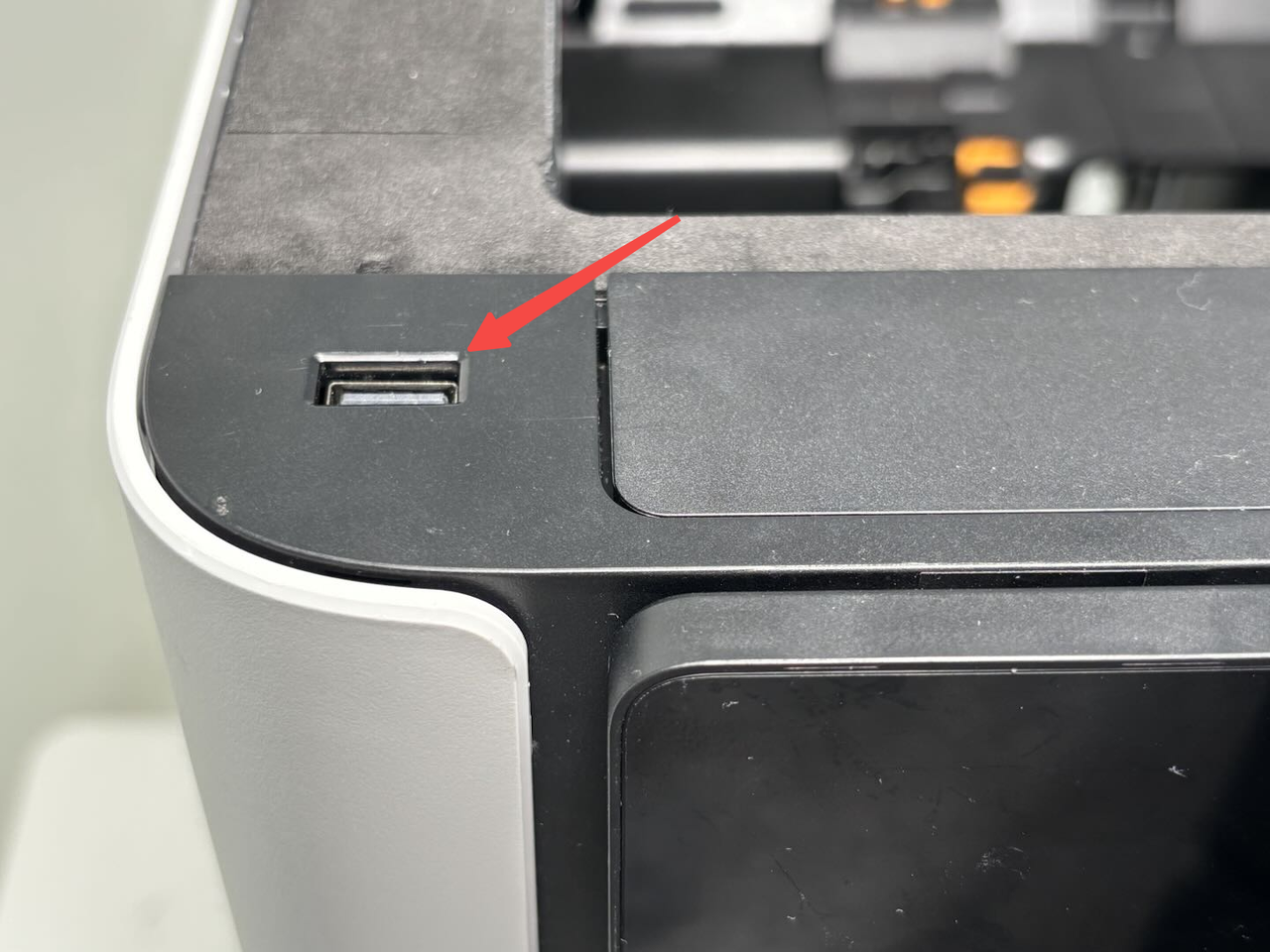

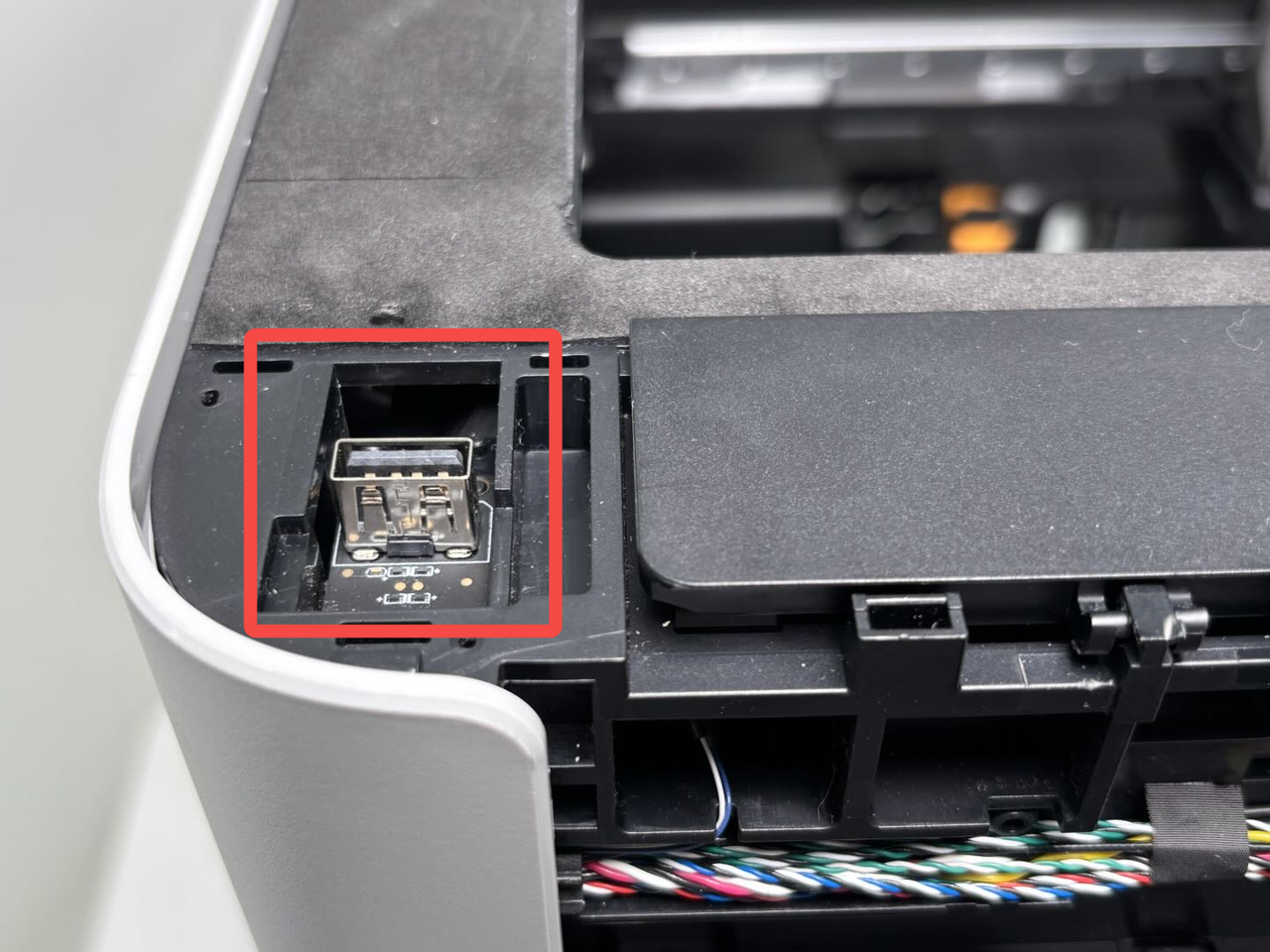

La placa del puerto USB está instalada en la parte superior de la impresora.

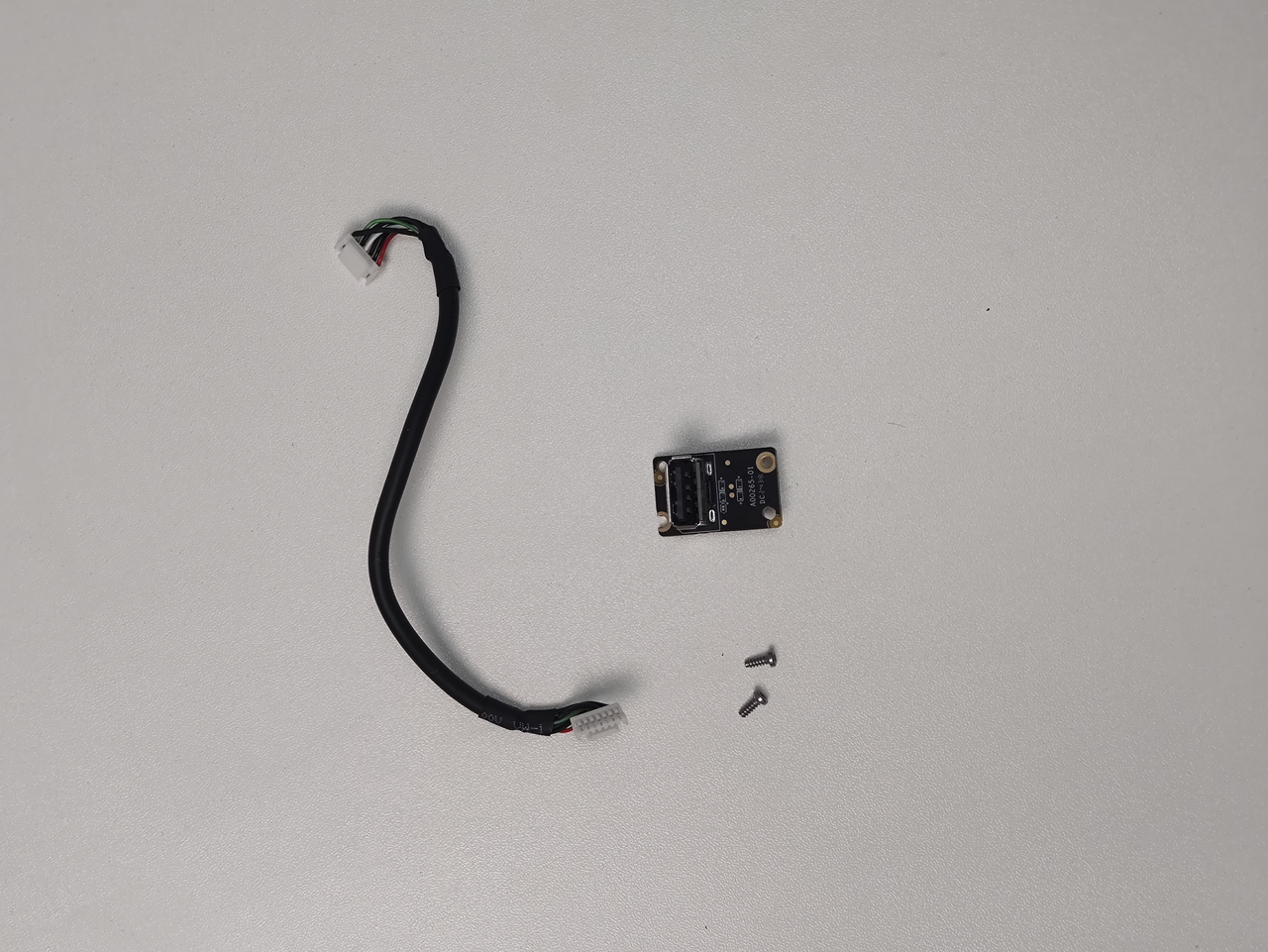

Los repuestos para la placa del puerto USB incluyen lo siguiente:
- Placa del puerto USB * 1
- Conector de la placa del puerto USB * 1 (no hace falta reemplazar el cable si no está dañado)
- Tornillos
BT2x5- usados para fijar la placa del puerto USB * 2
Cuándo hacerlo
- Cuando la interfaz USB esté dañada o funcione mal, hay que cambiarla.
- Cuando el cable de la placa del puerto USB esté dañado, hay que cambiarlo.
Herramientas y materiales necesarios
- Nueva placa del puerto USB
- Llave Allen H1.5
Especificaciones y cantidad de tornillos involucrados en el reemplazo (te recomendamos guardar bien los tornillos que saques para no perderlos):
Nota: Si solo vas a cambiar la placa del puerto USB, solo tenés que sacar los tornillos de fijación de la tapa frontal y de la placa misma.

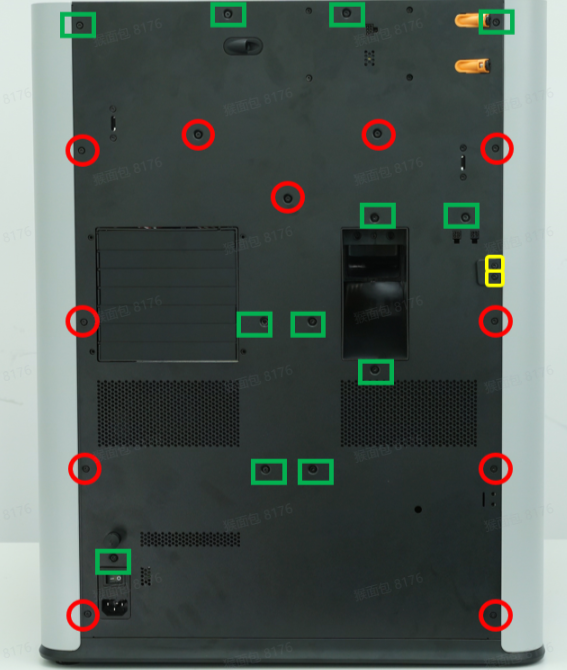

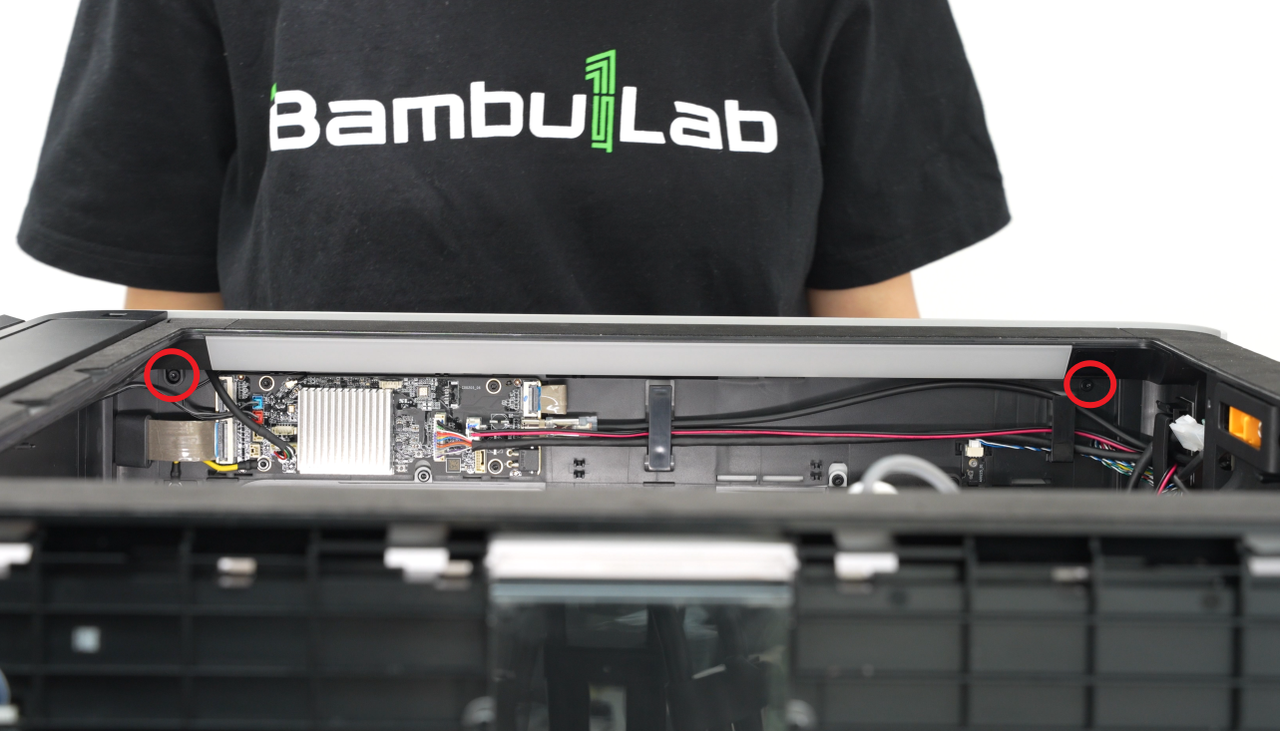

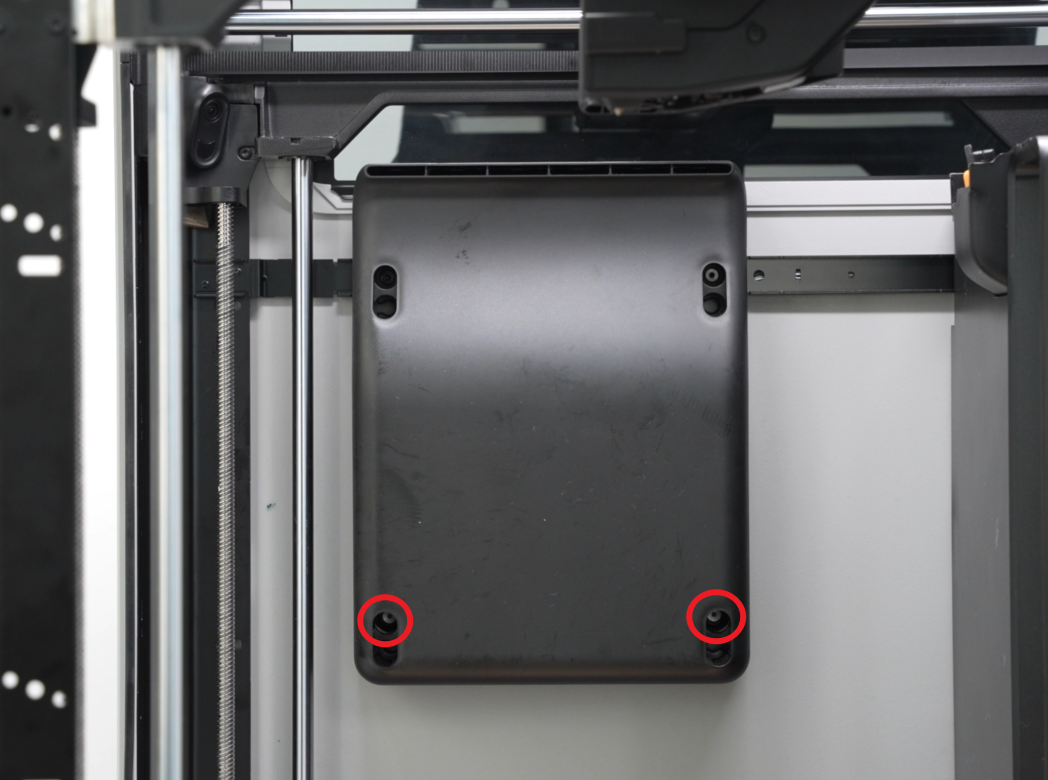

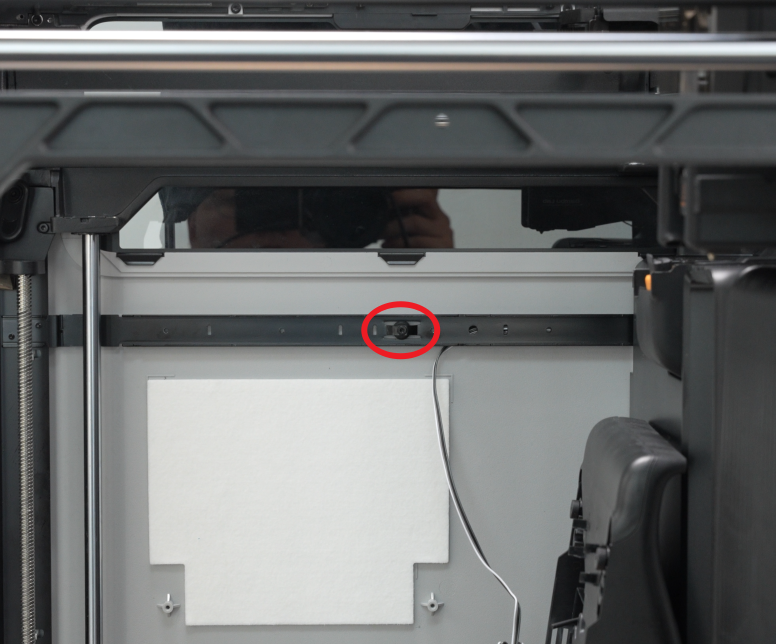

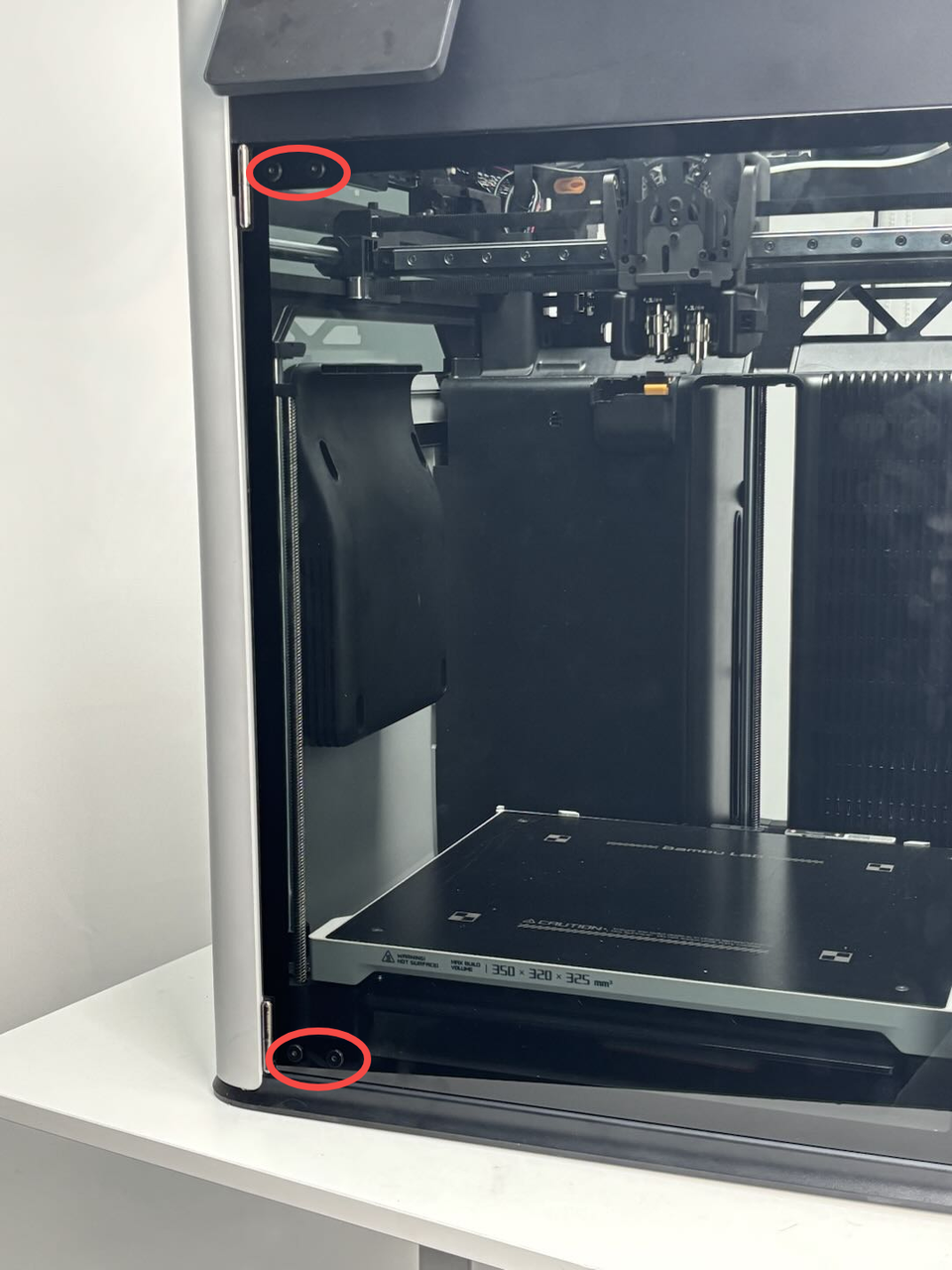

BT2×12: Para fijar la tapa frontal (1 unidad).BT2x5: Para fijar la placa del puerto USB (2 unidades).BT2.6x8: Para fijar la tapa de la placa AP (1 unidad).M3x3(diámetro de tuerca 10mm): Para fijar la puerta de vidrio frontal (4 unidades).BT3x16: Para fijar el ventilador de enfriamiento de pieza auxiliar (2 unidades).BT3x8: Para fijar el panel lateral izquierdo (3 unidades) y el panel trasero (12 unidades, marcados con cuadrado verde).ST3x6: Para fijar el panel trasero (11 unidades, marcados con círculo rojo).ST3x12: Para el soporte del spool holder (2 unidades, marcados con cuadrado amarillo).ST3x3: Para fijar el panel lateral izquierdo (2 unidades).
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo trabajos en la electrónica y en los cables del tool head. Hacer estas tareas con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, quizás tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y causar más problemas.
Por eso, es clave apagar la impresora y desconectarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesités.
Reemplazar la placa del puerto USB
Sacar la placa del puerto USB
Paso 1: Sacar la tapa frontal

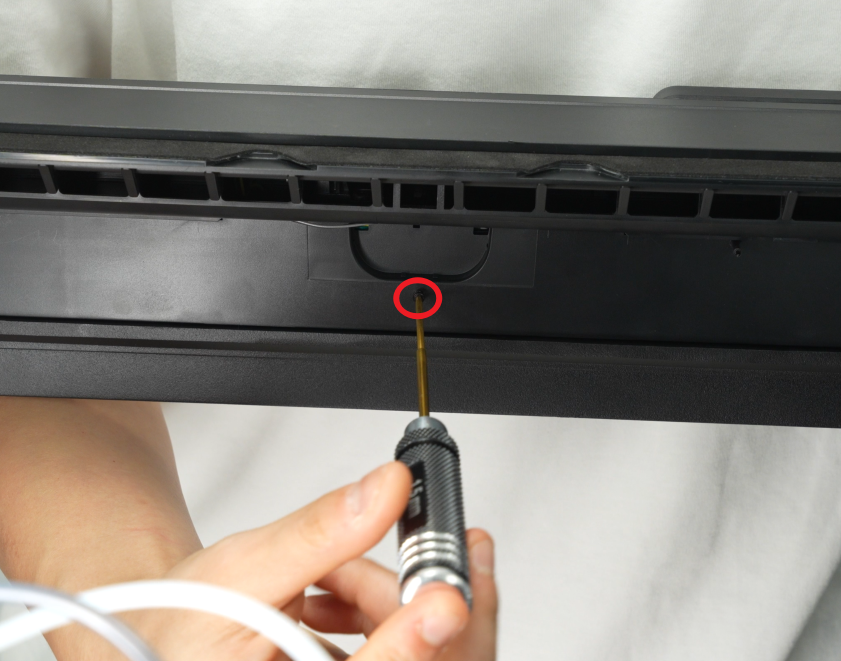

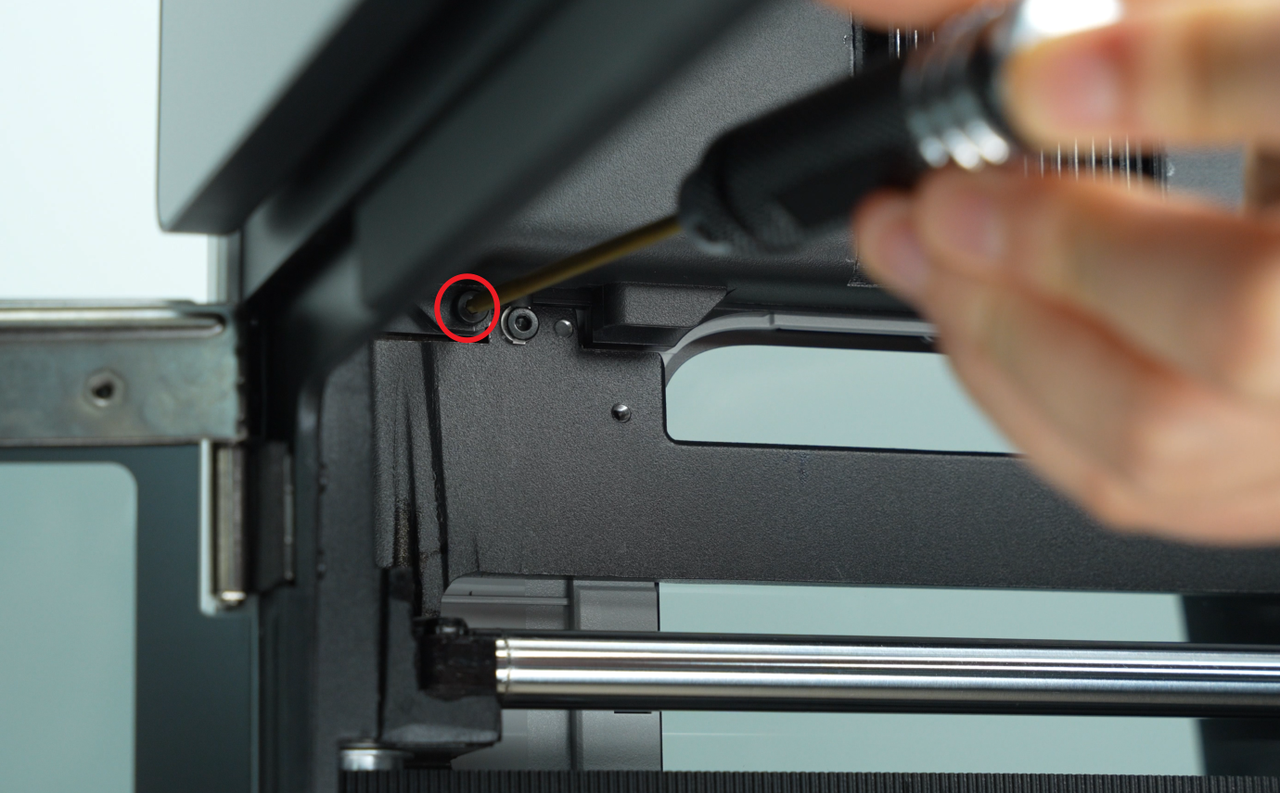

Usá una llave Allen H1.5 para sacar el tornillo de fijación (BT2×12), después agarrá la traba del lado izquierdo de la tapa frontal con la mano, destrabá la parte superior izquierda y luego la parte superior derecha.
Después, poné los pulgares en la parte de abajo de la tapa frontal y empujá hacia arriba para destrabar la tarjeta de la tapa. Agarrá el lado derecho de la tapa, doblalo un poquito y tirá para sacarlo de abajo del panel lateral derecho.
¡Hacelo con mucho cuidado para no dañar el FPC de la pantalla!
Una vez que saques el lado derecho de la tapa frontal, dalo vuelta con cuidado para ver la conexión entre la pantalla y el FPC. Soltá la traba del cable de la pantalla hacia arriba y después sacá el cable de la traba.
Paso 2: Sacar la placa del puerto USB

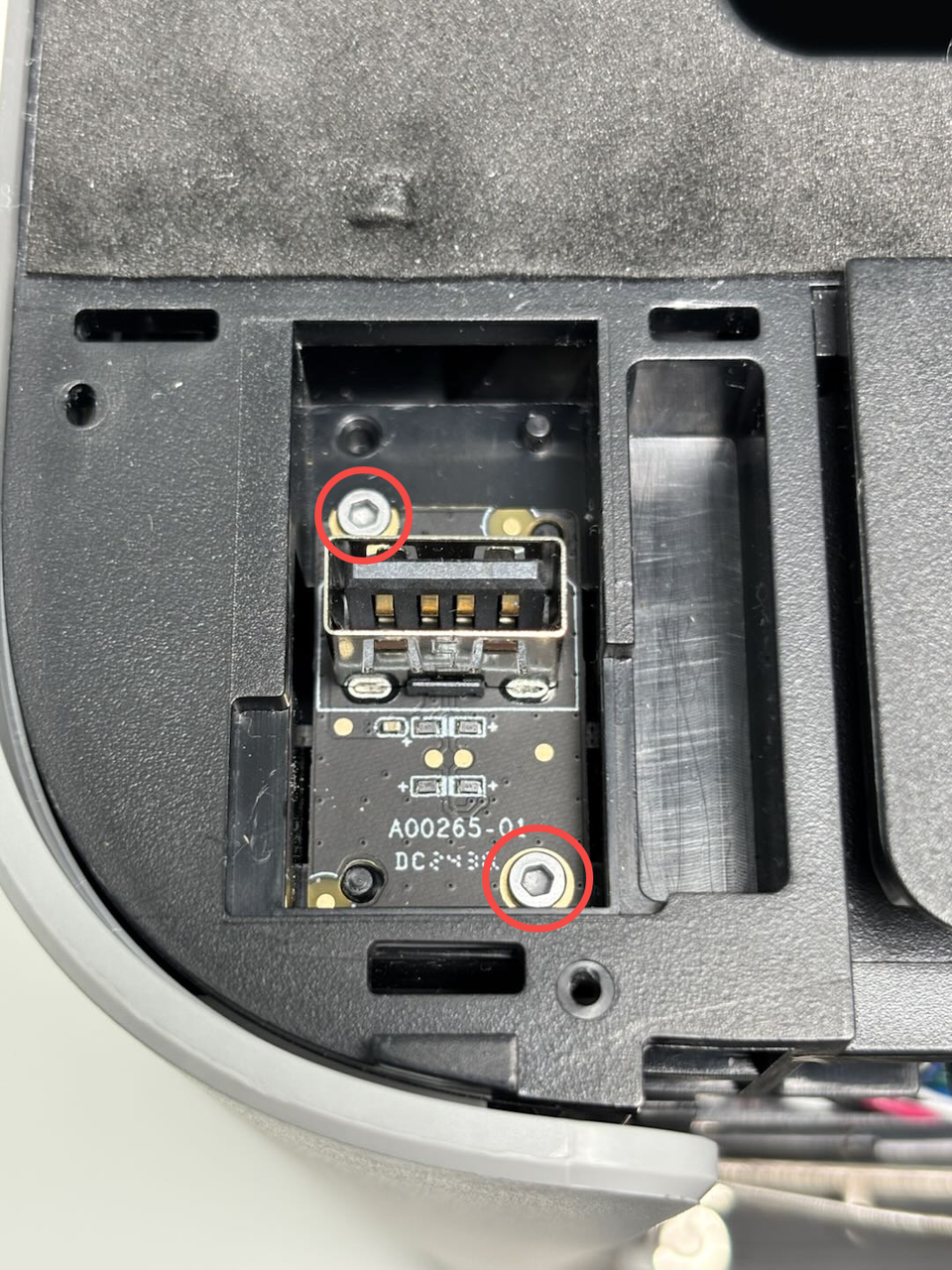

Usá una llave Allen H1.5 para aflojar los dos tornillos de fijación (BT2x5). Tirá la placa un poquito hacia afuera del marco superior, presioná la traba del conector (como indica la flecha) y desconectá el cable de la parte de atrás de la placa.
Instalar la placa del puerto USB
Paso 1: Instalar la placa
Conectá la nueva placa del puerto USB al cable. Volvé a colocar la placa en su lugar y ajustá los 2 tornillos de fijación (BT2x5) con la llave Allen H1.5.
Paso 2: Instalar la tapa frontal
Primero, acercá el lado izquierdo de la tapa frontal al lado izquierdo de la impresora, meté el FPC de la pantalla en el conector y ajustá la traba negra. Después, doblá un poquito el lado derecho de la tapa, metelo en la impresora y presioná hacia abajo para asegurarte de que todas las trabas encajen. Por último, usá la llave Allen H1.5 para ajustar el tornillo de fijación (BT2×12).
Reemplazar el conector de la placa del puerto USB
¡Si el cable no tiene daños visibles, no hace falta cambiarlo!
Sacar el conector
Paso 1: Sacar la tapa frontal
Mirá la guía de reemplazo de tapa frontal de la H2D. Para que después sea más fácil armarlo, no hace falta que saques la pantalla de la tapa.
Paso 2: Sacar la tapa de la placa AP
Usá una llave Allen H2.0 para sacar el tornillo de fijación (BT2.6x8) y remové la tapa de la placa AP desde el lado cercano a la puerta frontal.
Paso 3: Sacar el panel lateral izquierdo
Podés consultar la Wiki sobre cómo reemplazar el panel lateral de la H2D.
Paso 4: Sacar el conector de la placa del puerto USB
Usá una llave Allen H1.5 para aflojar los dos tornillos (BT2x5), tirá la placa un poquito hacia afuera, presioná la traba del conector y desconectala del cable. Después, presioná la traba del conector del cable en el lado de la placa AP, separá el cable y tirá del conector para sacarlo del marco superior.
Instalar el conector
Paso 1: Instalar el nuevo conector
Pasá un extremo del conector por el agujerito del marco superior y conectalo a la placa AP. Pasá los otros cables por los agujeros del lado exterior del marco y conectalos a la placa del puerto USB. Alineá la placa con los agujeros y ajustá los dos tornillos con la llave Allen H1.5.
Paso 2: Instalar el panel lateral izquierdo
Consultá la Wiki correspondiente para volver a poner el panel.
Paso 3: Instalar la tapa de la placa AP
Primero, encajá la tapa desde el lado cercano a la parte trasera de la impresora. Presioná hasta que calce bien, quedando al ras con el buffer de filamento y la tapa de cables. Ajustá el tornillo (BT2.6x8) con la llave Allen H2.0.
Paso 4: Instalar la tapa frontal
Seguí los pasos de la Wiki para volver a poner la tapa frontal.
Verificar el funcionamiento
Prendé la impresora, meté un pendrive en el puerto USB y fijate si la impresora lo detecta normalmente.
Notas finales
Esperamos que esta guía detallada te haya servido.
Si esto no soluciona tu problema, por favor abrí un ticket técnico; vamos a responder tus dudas y darte una mano. Si tenés sugerencias o comentarios sobre esta Wiki, dejanos un mensaje en la sección de comentarios. ¡Gracias por el aguante!
