En este artículo te explicamos cómo reemplazar el marco superior de la carcasa de las impresoras de la serie H2.
Nota: En esta página se usa una máquina H2D como ejemplo. Los pasos para el reemplazo son exactamente los mismos para la H2S y la H2C.
Marco superior de la carcasa
El marco superior de la carcasa va instalado en la parte de arriba de la impresora.
Los repuestos para el marco superior incluyen lo siguiente:

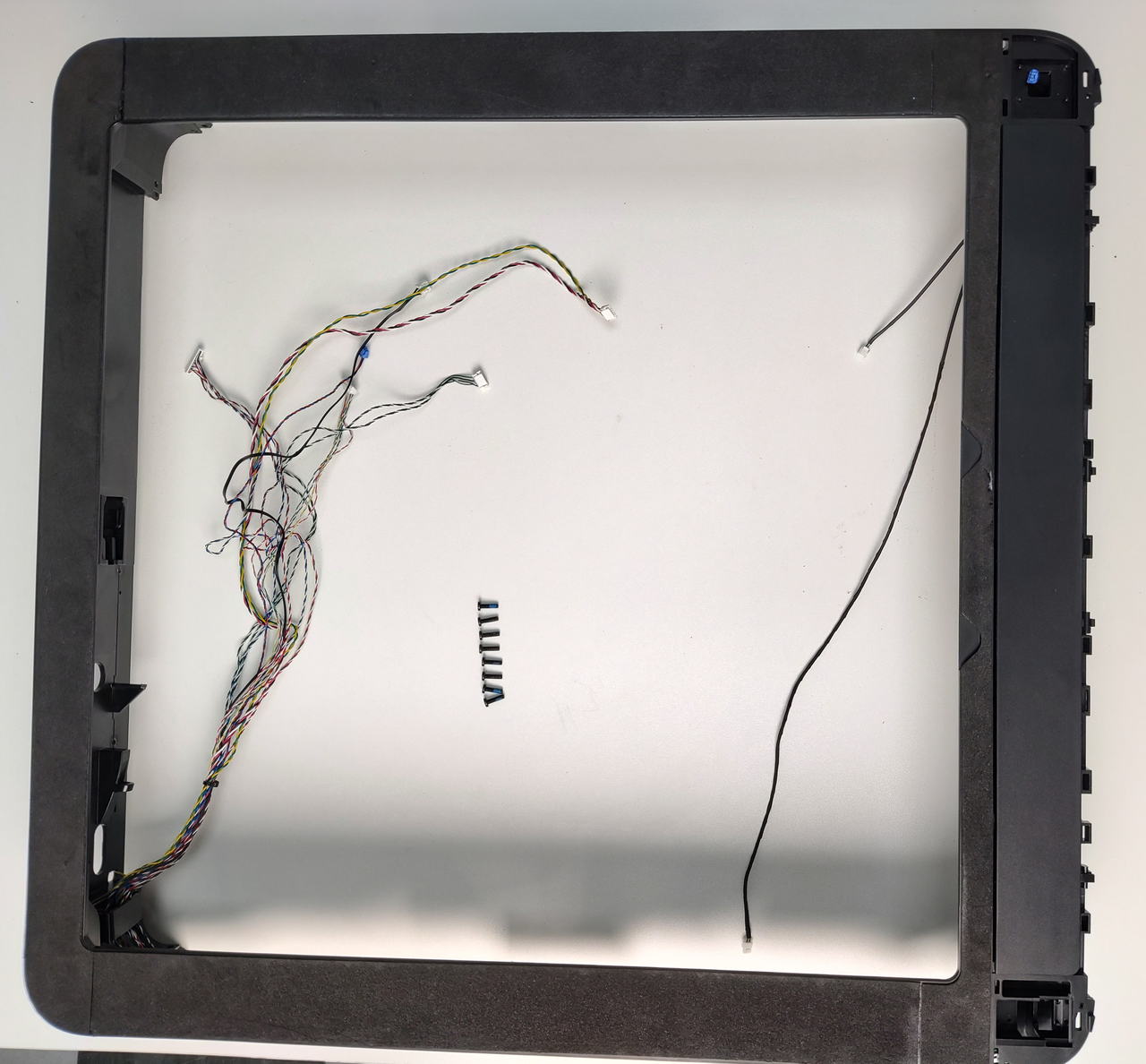

- 1 Marco superior de la carcasa (preensamblado con cables de sensor Hall/llama, LED de la cámara superior y cubierta de LED, acoplador de tubo PTFE, ventilación superior automática y conector de tubo de asistencia de aire láser).
- 8 Tornillos M3x10 (usados para fijar el marco superior).
Cuándo hacerlo
- Si el marco superior de la carcasa está dañado.
- Si el conector del sensor Hall dentro de la cubierta del marco superior está dañado.
Herramientas y materiales necesarios
- Marco superior de la carcasa nuevo.
- Llave Allen H2.0.
- Llave Allen H1.5.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica o en los cables del toolhead. Si hacés esto con la impresora prendida, podés causar un cortocircuito, dañar los componentes electrónicos y ponerte en riesgo.
Durante el mantenimiento, quizás tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes que podrían entrar en corto si se tocan entre sí, con otros metales o con partes electrónicas mientras la máquina sigue prendida. Esto puede romper la electrónica de la impresora y generar otros problemas.
Por eso, apagá la impresora y desenchufala antes de arrancar. Así evitás cortocircuitos o daños, asegurando un mantenimiento seguro. Si tenés dudas, te recomendamos abrir un ticket técnico y te vamos a ayudar lo antes posible.
Cómo sacar el marco superior de la carcasa
Paso 1: Sacá la tapa frontal y la pantalla

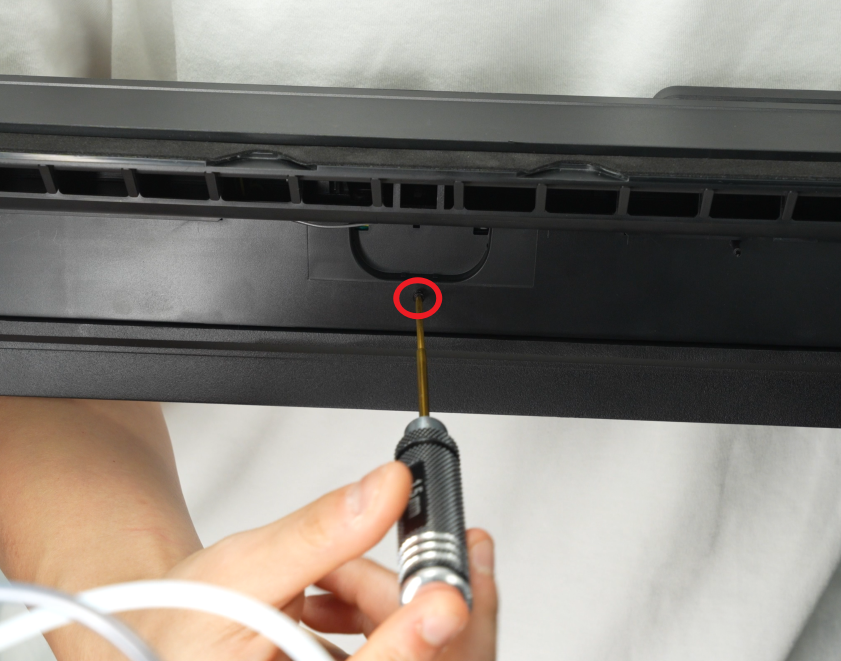

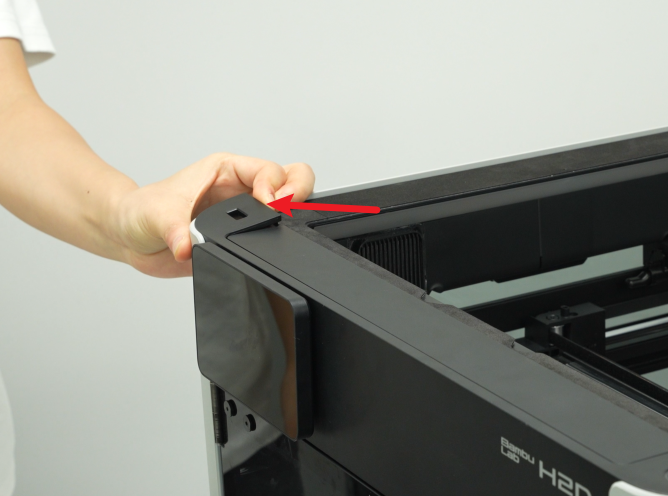

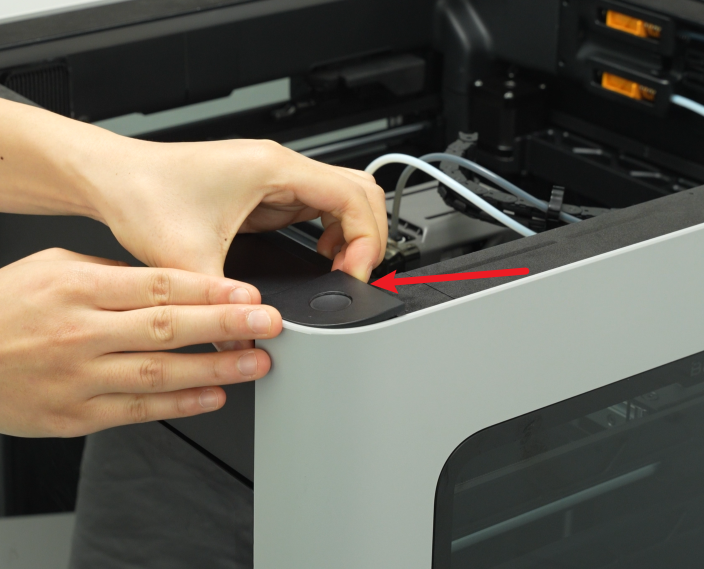

Usá una llave Allen H1.5 para sacar el tornillo de fijación (BT2×12). Después, sujetá con la mano la traba del lado izquierdo de la tapa frontal, destrabá la parte superior izquierda y después la superior derecha.

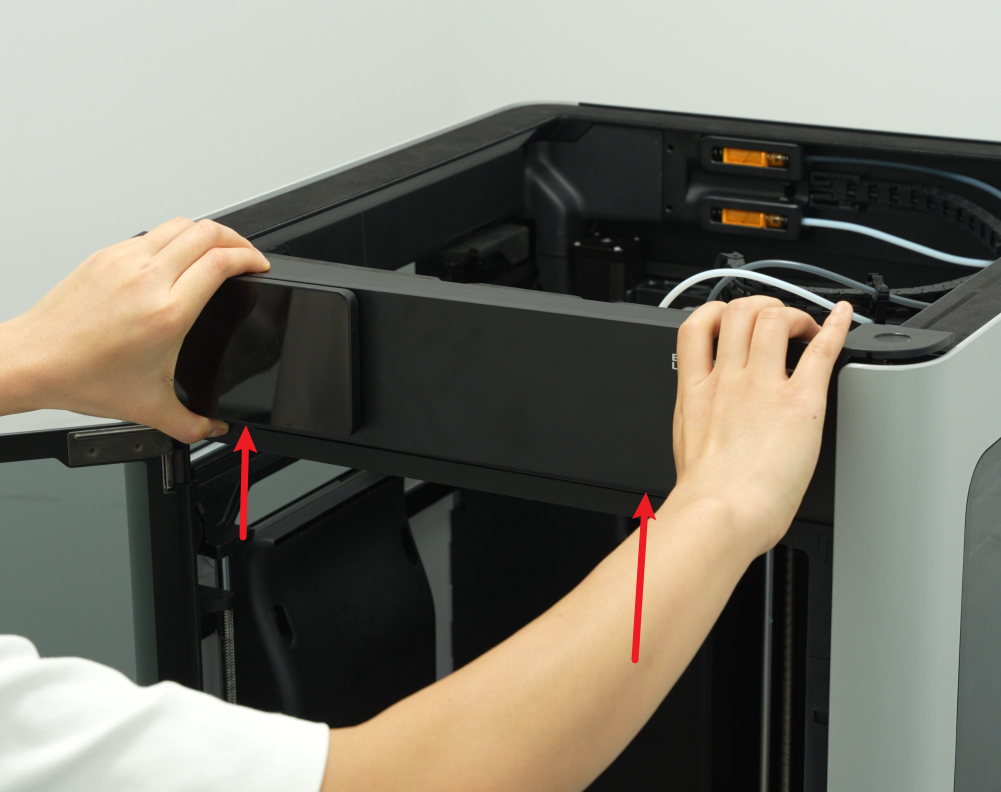

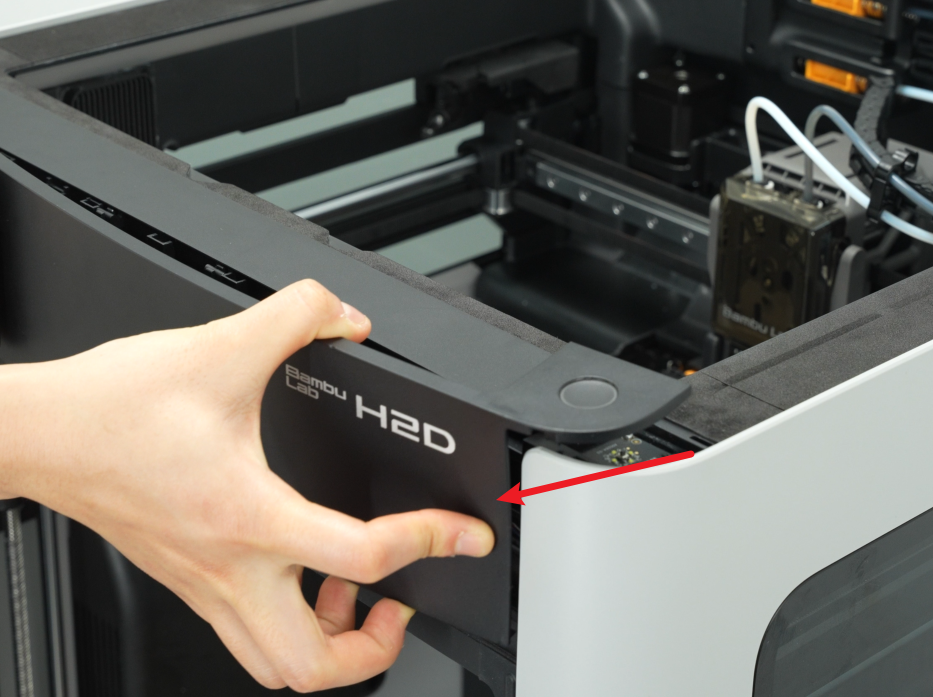

Apoyá los pulgares en la parte de abajo de la tapa frontal y empujá hacia arriba para destrabarla. Sujetá el lado derecho de la tapa, doblala un poco y sacala por debajo del panel lateral derecho.
¡Hacelo con cuidado para no dañar el cable FPC de la pantalla!

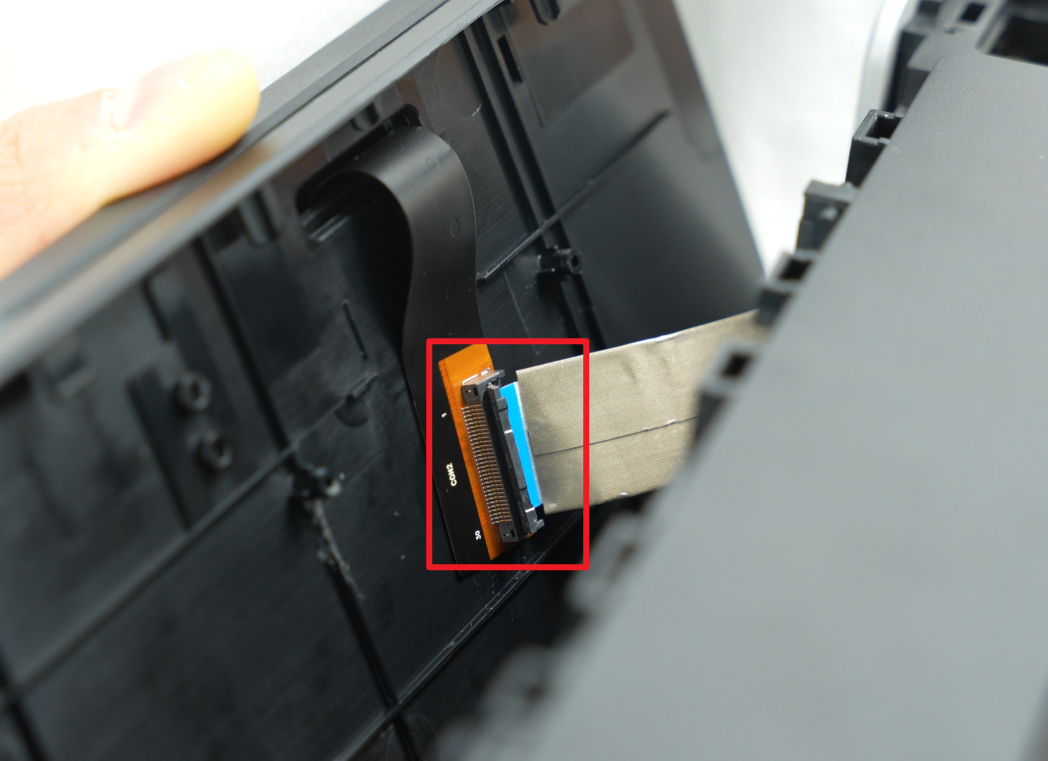

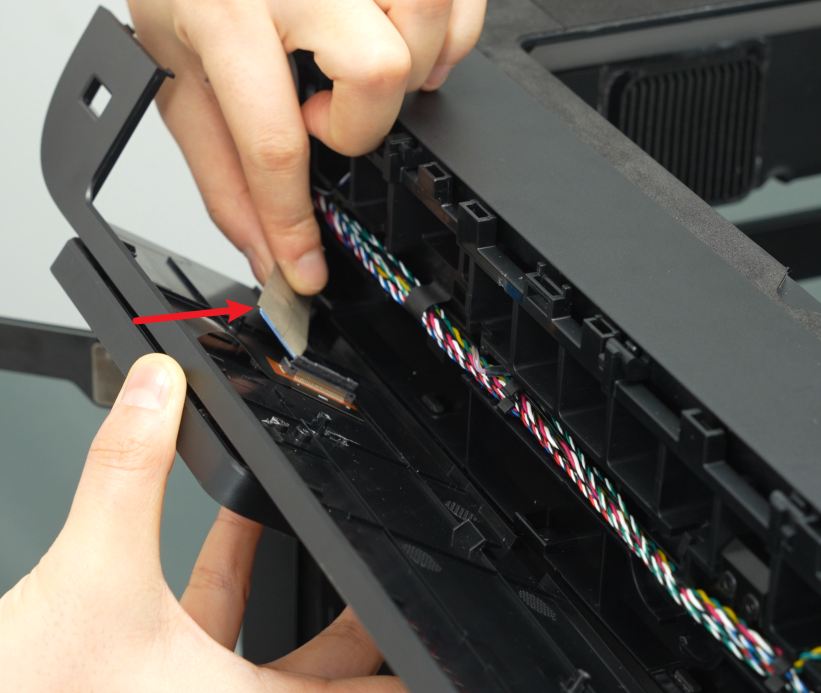

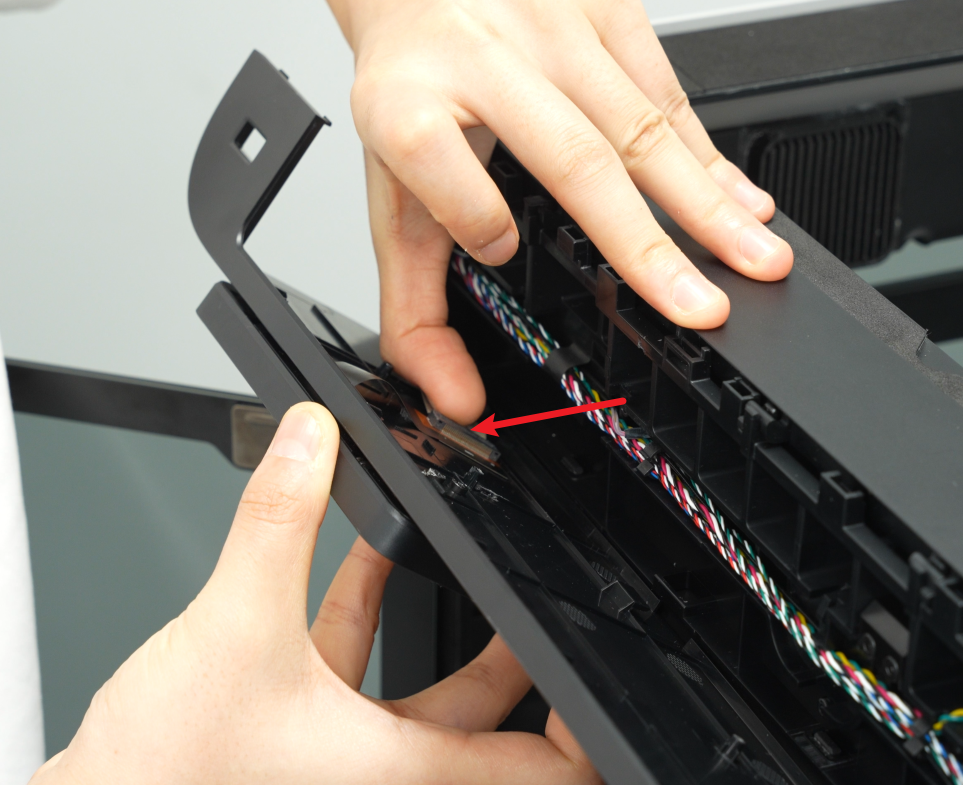

Una vez afuera, girá la tapa con cuidado para ver la conexión entre la pantalla y el cable FPC. Levantá la traba del cable de la pantalla y sacalo.
Nota: No hace falta separar la tapa de la pantalla para el resto del proceso.
Paso 2: Sacá el panel trasero

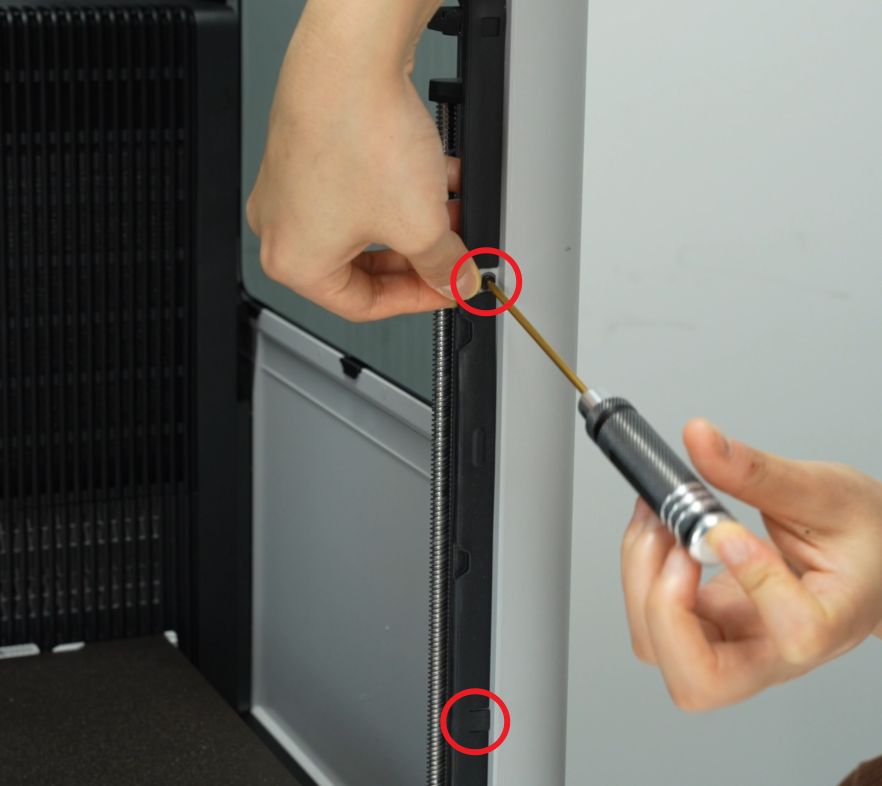

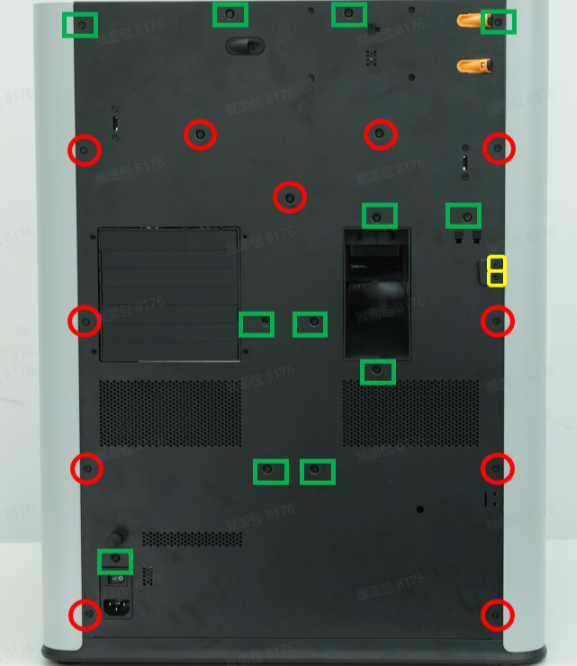

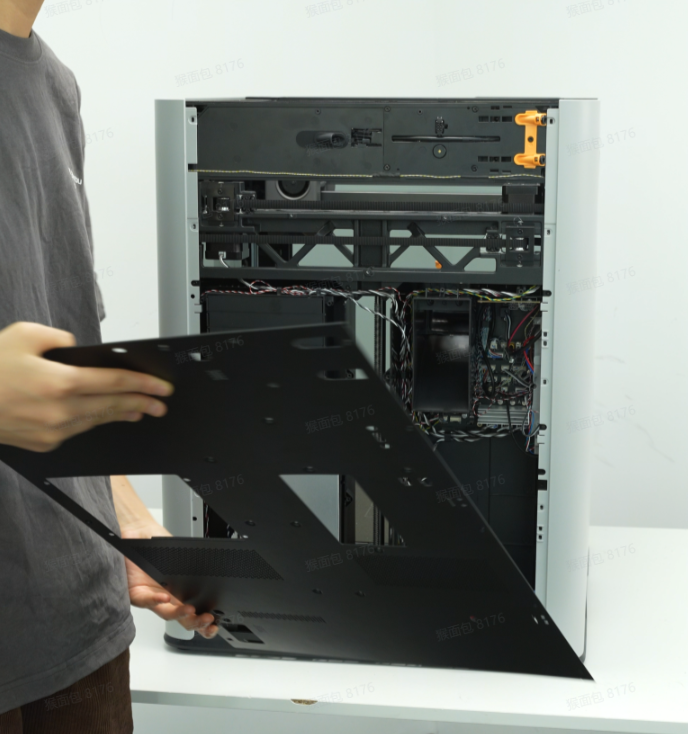

Usá una llave Allen H2.0 para sacar los tornillos de fijación del panel trasero y después retiralo.
Paso 3: Sacá el panel lateral derecho
Tené cuidado al sacarlo para no tironear del cable Hall.
Paso 4: Sacá el panel lateral izquierdo y la puerta frontal de vidrio
Como tenés que sacar la puerta de vidrio antes que el panel izquierdo, aprovechá este paso para sacar ambos componentes juntos.
Paso 5: Sacá los topes del cortador de filamento izquierdo y derecho
Usá una llave Allen H2.0 para sacar los cuatro tornillos que sujetan los topes (círculo rojo: BT2.6x8; recuadro azul: M2.5x5).
Nota: Los agujeros de los tornillos de ambos topes son parecidos, con dos en la fila de arriba y dos en la de abajo.
Paso 6: Sacá el filament buffer
Llevá el deslizador del filament buffer hacia la derecha de todo, presioná el conector neumático y desconectá los dos tubos PTFE uno por uno.
Usá una llave Allen H2.0 para sacar los cuatro tornillos que fijan el buffer. Después, desenchufá los conectores de ambos lados y retirá el buffer.
Paso 7: Desconectá los cables de la placa AP
Usá una llave Allen H2.0 para aflojar el tornillo (BT2.6x8) y sacá la tapa de la placa AP desde el lado cercano a la puerta frontal.
Desconectá los cables de la placa AP uno por uno:
- FPC de la pantalla: No hace falta desconectarlo, podés sacarlo junto con la placa AP. Tené cuidado con el anillo magnético del cable FPC para que no se caiga.
- Conectores de luces LED (Azul: derecha; Rojo: izquierda): Presioná la traba del conector y tirá hacia afuera. Ambos se sacan igual.
- Antena Wifi: Destrabá la antena tirando de la pestaña hacia afuera.
- Placa del puerto USB: Destrabá el conector tirando de la pestaña hacia afuera.
- Cable MC-AP (comunicación) y de alimentación: Destraba ambos cables tirando de la pestaña hacia afuera.
- Cámara de visión en vivo: Levantá la traba y sacá el conector de la interfaz en la placa AP.
- Cable USB-C: Desenchufalo en paralelo a la placa AP.
Si tu placa AP tiene un cable a tierra en el tornillo inferior izquierdo, separalo cuando saques ese tornillo.
Paso 8: Sacá la placa AP
Usá una llave Allen H2.0 para aflojar los 4 tornillos de fijación (BT3×5) y retirá la placa AP.
Nota: Podés sacar el anillo magnético del cable FPC antes para evitar que se caiga durante el proceso.
Paso 9: Desconectá el cable USB-C, el cable MC-TH y el final de la cadena porta cables
Sacá el cable USB-C del clip, presioná la traba del conector para desconectar el cable MC-TH que va del toolhead a la placa MC.
Sujetá la cadena porta cables y tirá del final para sacarlo de la cubierta superior.
Paso 10: Sacá la placa del puerto USB y el botón de Inicio/Pausa
Usá una llave Allen H1.5 para aflojar los dos tornillos (BT2x5) y sacá la placa del puerto USB junto con su conector.
Usá la misma llave para los tornillos del botón de Inicio/Pausa (BT2x5). Presioná la lengüeta del conector y desconectá el cable.
Paso 11: Sacá el purge chute
Usá una llave Allen H2.0 para sacar un tornillo (BT3x8). Tiralo hacia abajo hasta que veas los dos clips y después retirá el purge chute. Recordá que, además del tornillo de arriba, tiene dos clips abajo enganchados al revestimiento interno.
Paso 12: Sacá los cables
Desconectá los dos sensores de efecto Hall dentro de la columna derecha: primero sacá la cinta de la columna (podés dejarla ahí pegada), dejá un poco de margen para el conector Hall de abajo y sacalo por el agujerito.
Sacá primero la tapa de cables y después retirá los cables MC-AP del clip en el marco superior.
Desconectá los conectores de la placa MC y sacalos de los clips de cables. Retirá los cables de los clips de la tapa de la placa AC y sacalos por el revestimiento izquierdo.
Paso 13: Sacá el marco superior de la carcasa
Usá una llave Allen H2.0 para sacar los ocho tornillos (M3x10), dos por cada columna. Levantá el marco hacia arriba para sacarlo.
Cómo instalar el marco superior de la carcasa
Paso 1: Instalá el marco superior de la carcasa
Volvé a insertar el marco en la estructura de la impresora. Alineá la posición de los cables hacia la parte trasera izquierda. Nota: El conector Hall de la puerta frontal debe quedar del lado de adentro y no quedar apretado por el marco.
Poné los ocho tornillos M3x10 (dos por columna) con la llave Allen H2.0.
Paso 2: Conectá los cables
Pasá primero los cables amarillo-verde y rojo-negro por el agujerito del revestimiento interno izquierdo, y después traelos hacia afuera. Doblá los cables restantes a la mitad y pasalos por el mismo agujero.
Conectalos a la placa MC. Enganchá los cables amarillo-verde y rojo-negro en el clip izquierdo, y los demás en los clips de la tapa de la placa AC y de la parte superior del revestimiento.
Conectá los sensores Hall de la columna, pasando los cables por los agujeritos correspondientes y asegurándolos con cinta para que no queden sueltos.
Paso 3: Instalá el purge chute
Alineá los dos clips de abajo con los agujeros del revestimiento. Enganchalo hacia arriba asegurándote de que trabe bien. Alineá el agujero superior, ajustá el tornillo con la llave H2.0 y acomodá los cables detrás del clip del purge chute.
Nota: Prestá atención a que ambos lados del purge chute queden por fuera del revestimiento interno; si quedan por dentro, no va a encajar bien.
Paso 4: Instalá la placa del puerto USB y el botón de Inicio/Pausa
Pasá el cable de la placa USB por la parte de arriba de la cubierta y volvé a pasarlo por el agujero interno para conectarlo...
