Este artículo describe cómo reemplazar el hotend de la H2D.
Hotend
Como componente central del módulo del cabezal, el conjunto del hotend calienta el filamento a una temperatura específica, y el filamento derretido se deposita en forma de una capa fina para generar un modelo.
La impresora H2D viene con un nozzle de 0.4 mm integrado, y también podés reemplazarlo por un nozzle de 0.2 mm, 0.6 mm o 0.8 mm según necesites. Además, ofrecemos un hotend de alto flujo para tu elección.
Nota: Si reemplazaste el nozzle por uno de una especificación distinta, acordate de sincronizar la información del nozzle en el dispositivo.
Aviso de configuración en el software Bambu Studio

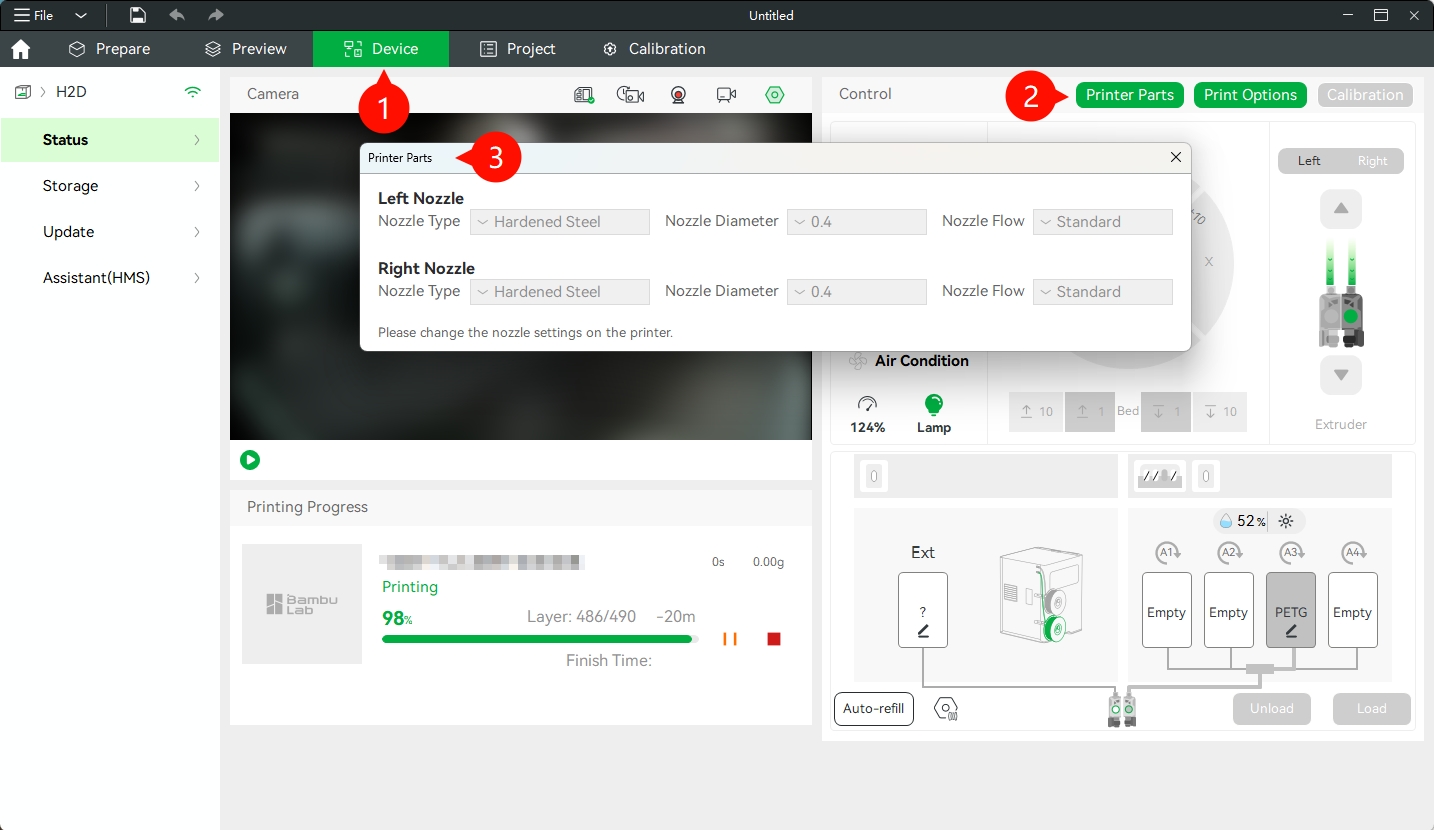

Si actualizaste a la última versión de Bambu Studio, vas a notar que la información del nozzle en la página "Printer Parts" ya no se puede modificar. Tené en cuenta que esto no es un fallo del software ni del hardware.
Para mejorar la consistencia operativa y garantizar tu seguridad, desactivamos la función de edición de la información del nozzle y la dejamos solo para visualización.
Esto se debe a que el reemplazo del nozzle debe hacerse directamente en la impresora. Permitir modificaciones desde la interfaz del software podría confundir a algunos usuarios, haciéndoles creer que no hace falta cambiar físicamente el nozzle antes de imprimir.
Cuándo usarlo
- Atasco del hotend.
- Daño del hotend.
Herramientas y materiales necesarios
- Nuevo hotend.
Advertencia de seguridad
IMPORTANTE: Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica o en los cables del cabezal. Laburar con la impresora prendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, puede que necesites desarmar partes, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida.
Por eso, asegurate de apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para ayudarte rápido.
Cómo sacar el hotend
Paso 1: Bajá la cama

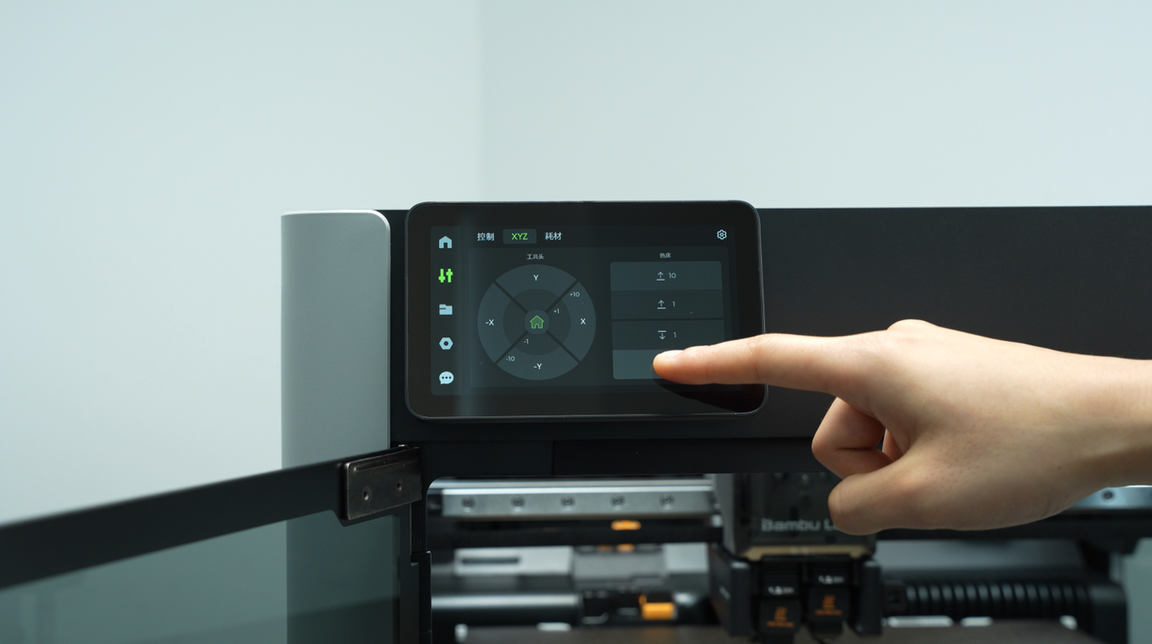

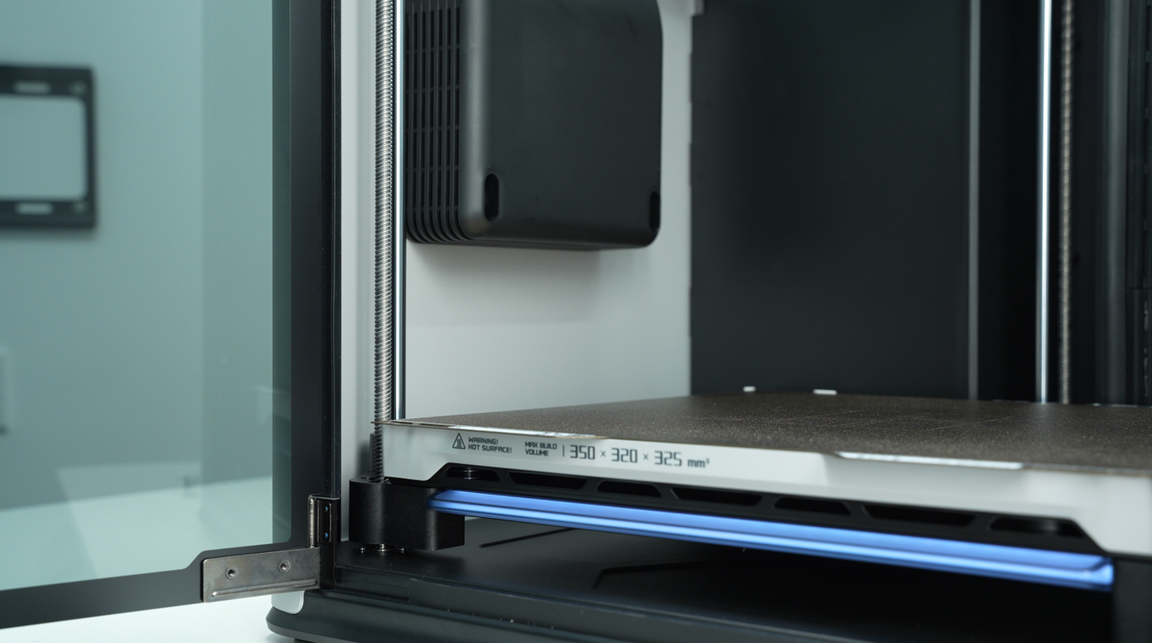

En la pantalla, andá a "Controls -> Motion", y tocá la posición que indica el dedo en la imagen para bajar la cama hasta el fondo.

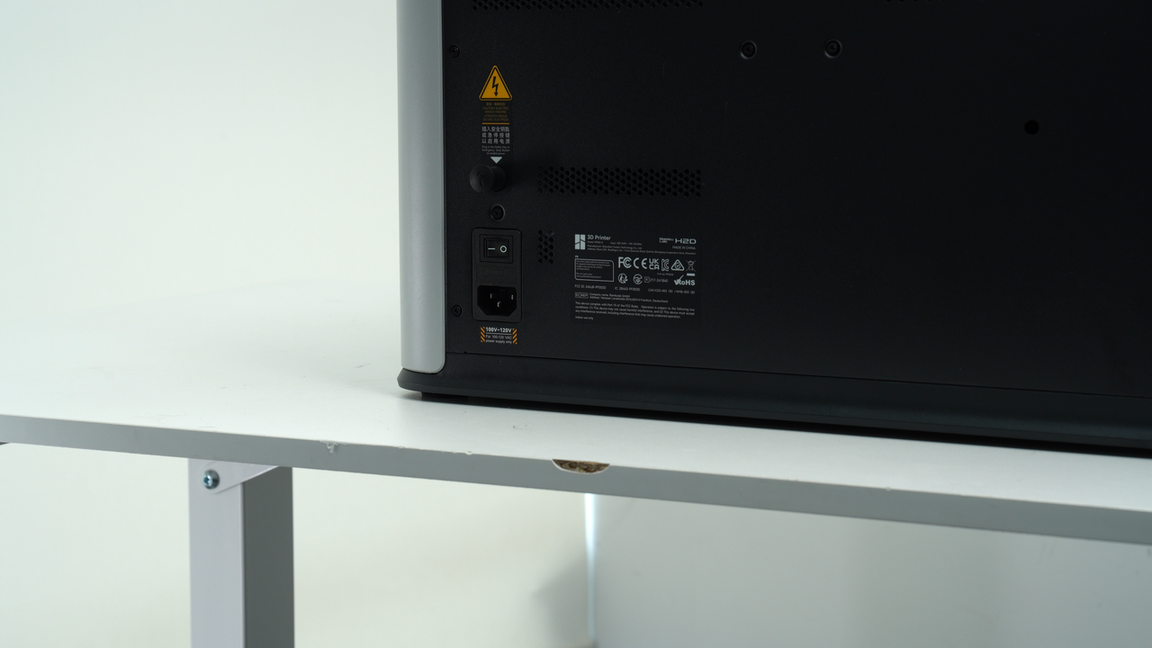

- Apagá la impresora y asegurate de que el hotend se haya enfriado a temperatura ambiente.
- Sacá la tapa de vidrio superior de la impresora.
Paso 2: Sacá la tapa frontal del cabezal

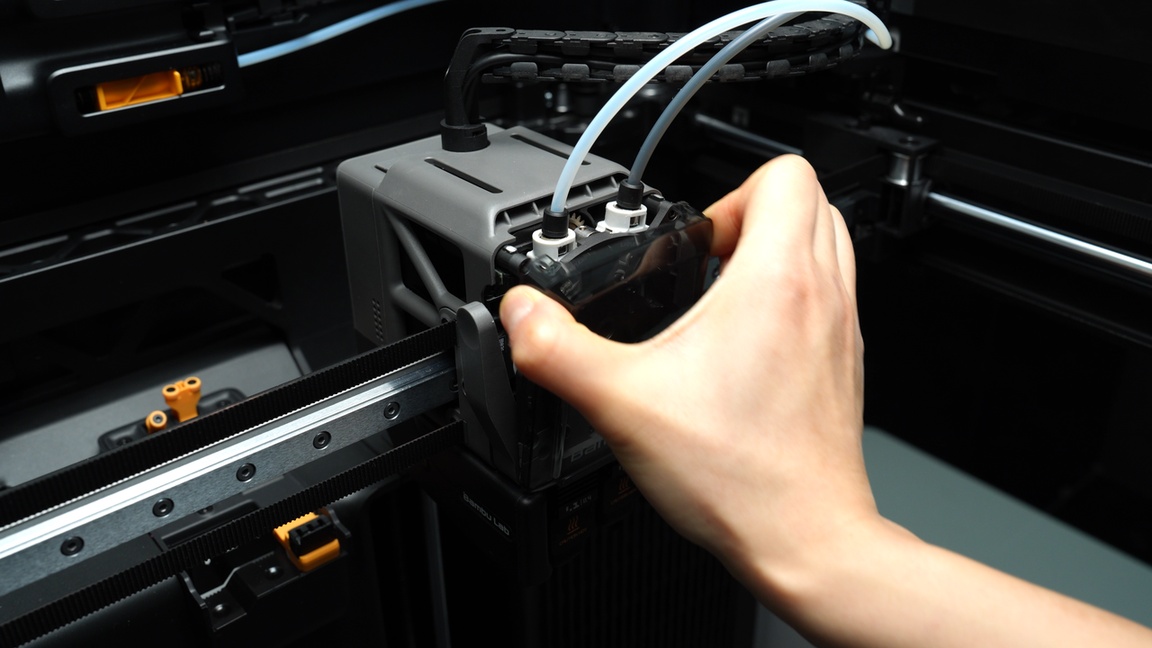

Pellizcá las dos esquinas superiores de la tapa frontal del cabezal, tirá hacia arriba para soltar los clips rectangulares redondeados y sacá la tapa.
Si hay filamento cargado en cualquiera de los nozzles que vas a reemplazar, apretá uno o ambos cortadores de filamento para cortarlo y permitir que el hotend se suelte en el siguiente paso.
Paso 3: Sacá los hotends
La H2D está equipada con dos nozzles, pero solo uno labura durante la impresión. Para evitar fugas de material del nozzle que no está en uso, diseñamos un bloqueador de flujo que lo cubre.

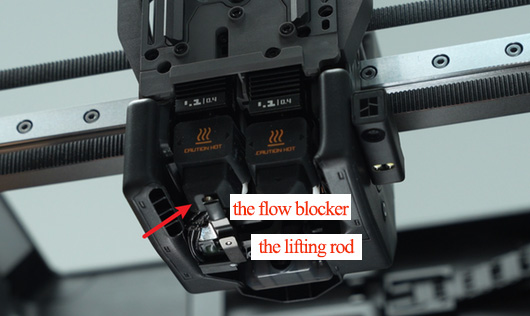

Hay una relación de conexión entre el hotend izquierdo y el bloqueador de flujo, que se encuentra en la varilla de elevación. Cuando la varilla se empuja a la derecha, el hotend izquierdo baja y el bloqueador cubre el nozzle derecho. Cuando se empuja a la izquierda, el hotend izquierdo sube y el bloqueador cubre el nozzle izquierdo.
Si necesitás sacar un hotend y el bloqueador lo está tapando, primero tenés que mover la varilla de conexión del bloqueador para apartarlo. Hacé esto antes de sacarlo para evitar que el bloqueador se doble sin querer.

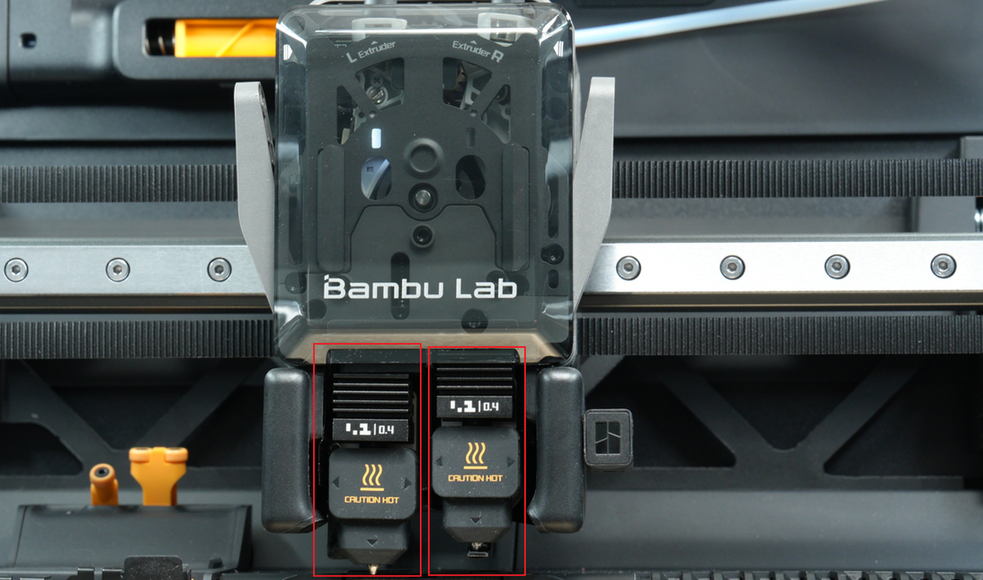

La impresora H2D tiene dos hotends, izquierdo y derecho, que podés reemplazar según necesites.

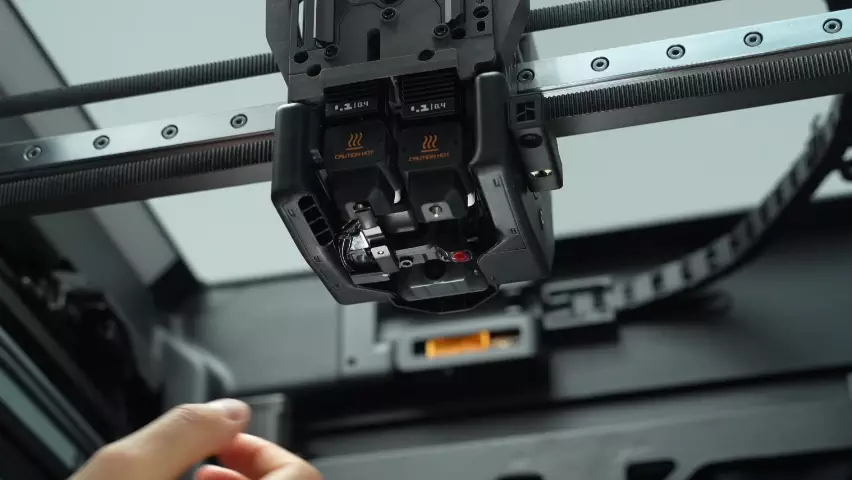

- Empujá la varilla a la derecha para que el bloqueador de flujo cubra el hotend derecho.
Nota: No empujes el bloqueador de flujo directamente. Es frágil y si le hacés fuerza podés romperlo.
Al mover la varilla, puede que el bloqueador no llegue a su posición de un solo movimiento por el límite de inclinación. Seguí empujando la varilla hasta que llegue al extremo derecho y no se mueva más.
En este punto, puede que el bloqueador todavía no esté justo abajo del nozzle derecho. Vas a tener que hacer ajustes finos para asegurarte de que el bloqueador de flujo esté completamente en su lugar.

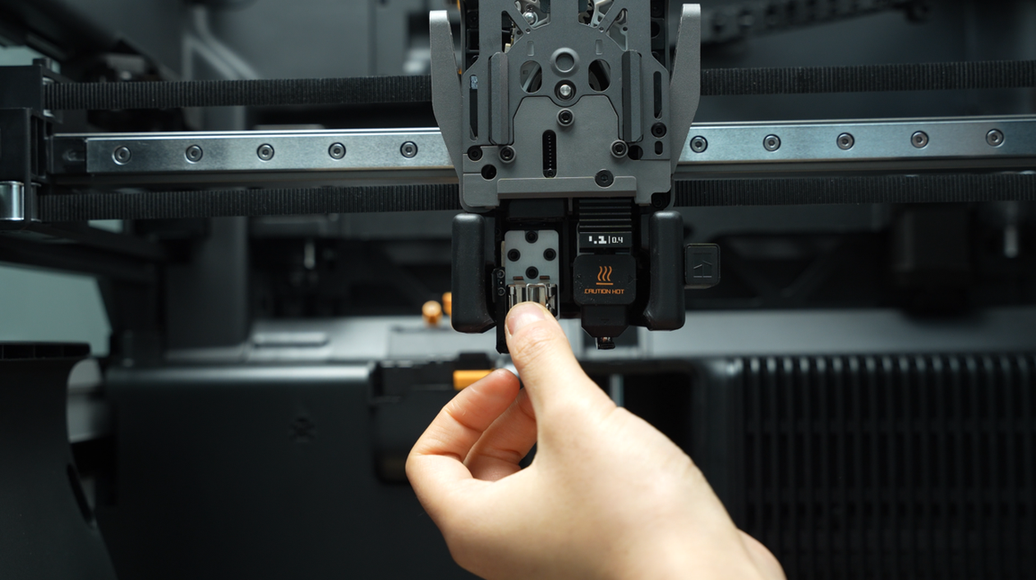

- Sacá la media de silicona del hotend que no está tapado por el bloqueador.

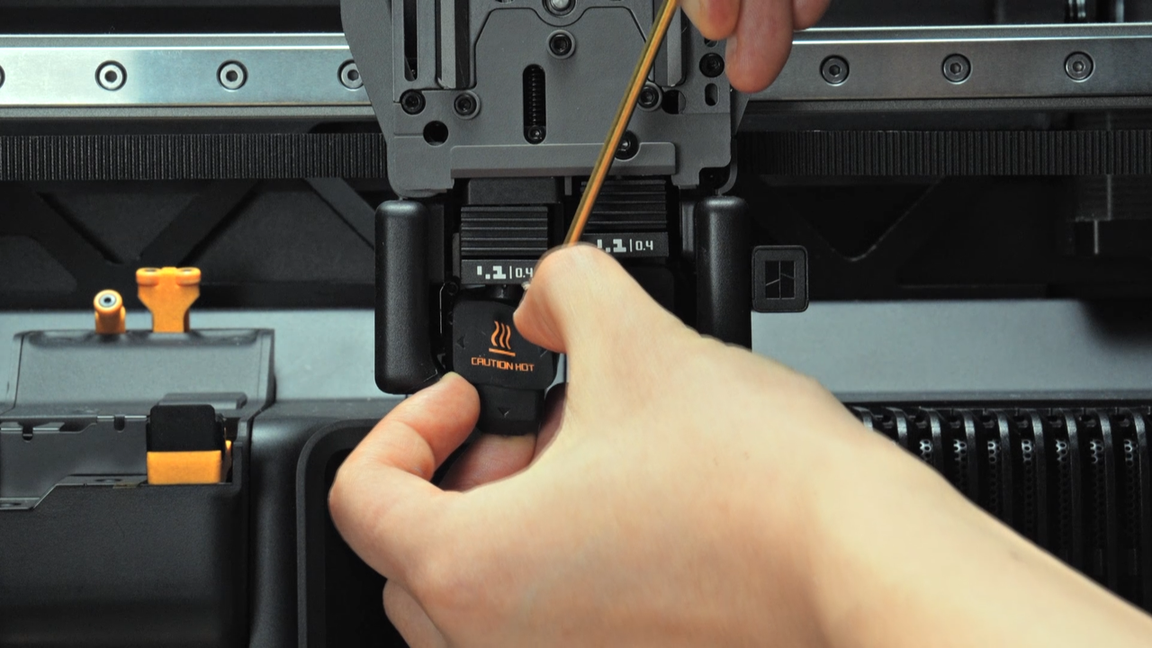

- Desbloqueá la hebilla para sacar el hotend.
Nota: ¡Chequeá siempre la temperatura actual del hotend antes de reemplazarlo para no quemarte!
El nozzle puede estar difícil de sacar por los residuos. En ese caso, podés hacer palanca suavemente con una pinza o un destornillador después de aplicar un poco de calor, y después sacás el hotend usando guantes resistentes al calor.
- Cortá cualquier resto de filamento que haya quedado arriba del hotend para que no moleste en la próxima instalación.
- Pre-ajustá la hebilla del conjunto de calentamiento.
Para sacar el hotend derecho, seguí el mismo procedimiento.
Cómo instalar el hotend
Paso 1: Mové la varilla de elevación
Igual que al desarmar, si necesitás instalar un hotend y el bloqueador de flujo lo está tapando, tenés que mover la varilla de elevación para despejar el camino antes de la instalación.
Paso 2: Volvé a instalar el hotend

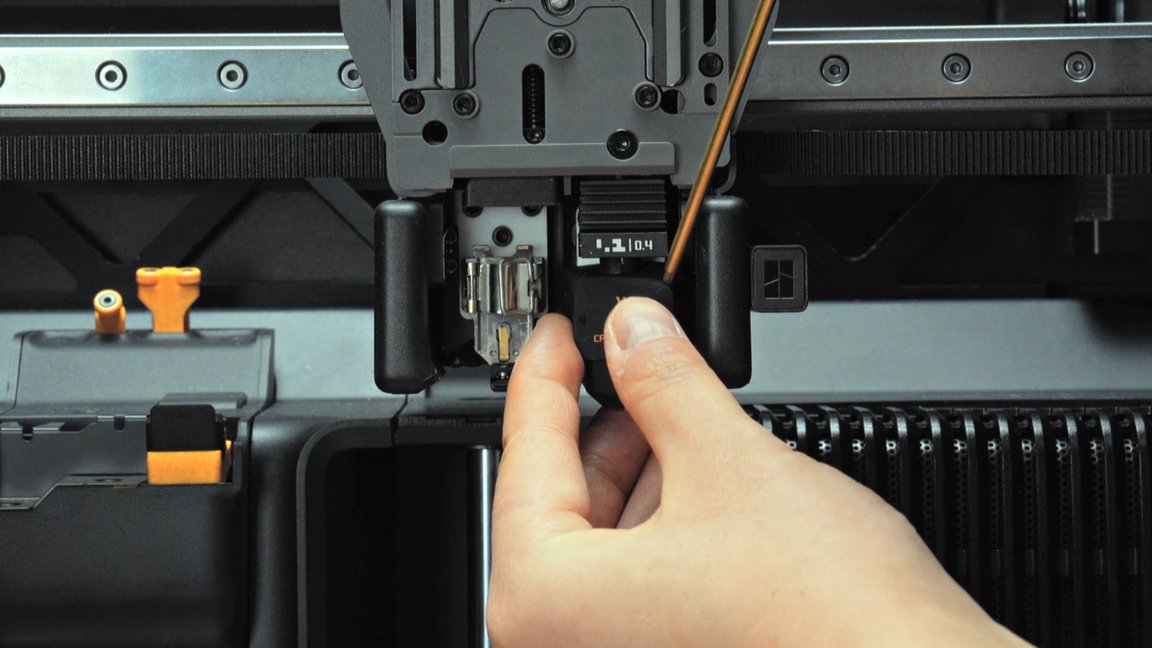

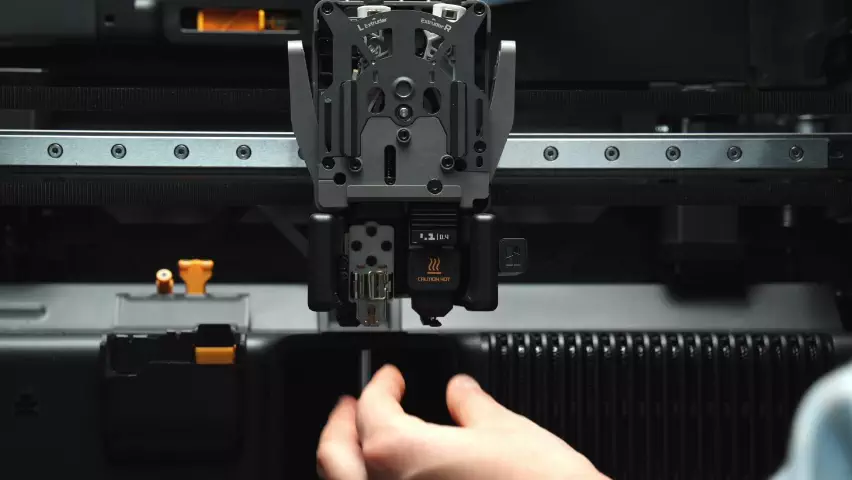

Pellizcá el nozzle y empujá el hotend hacia arriba desde abajo. Una vez que llegue al tope, presioná el hotend hacia adentro. (La imagen usa el hotend izquierdo como ejemplo).
Después tirá suavemente del hotend hacia afuera. Si no se mueve, es porque quedó bien calzado.
Paso 3: Ajustá el clip del nozzle
Como se ve en la imagen, empujá el pestillo izquierdo hacia abajo hasta que esté totalmente alineado con el nozzle, y después asegurá el clip derecho presionándolo hacia abajo.
Nota: En la imagen de la derecha, el clip se cerró mal porque se bajaron el pestillo y el clip al mismo tiempo, lo que hizo que el pestillo se trabara adentro del clip. Por eso, asegurate de alinear bien el pestillo izquierdo con el nozzle antes de enganchar el clip derecho.
Paso 4: Poné la media de silicona para el hotend
Paso 5: Volvé a poner la tapa frontal del cabezal
Cuando vuelvas a poner la tapa, primero enganchala en la posición abajo del extruder, y después empujala hacia adelante hasta que escuches un "clic", lo que indica que está bien instalada.
Sincronizá la información del nozzle en el dispositivo
Si reemplazaste el hotend por uno de distinto diámetro o material, fijate en la animación de abajo para actualizar la info del nozzle en la pantalla:
Verificá que funcione bien
Asegurate de que el hotend esté firme y pueda extruir filamento normalmente. Agarralo suavemente y tratá de moverlo para confirmar que no baila, como se ve abajo.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda.
Si esto no resuelve tu problema, por favor abrí un ticket técnico; vamos a responder tus dudas y darte una mano.
Si tenés sugerencias o comentarios sobre esta Wiki, dejanos un mensaje en la sección de comentarios. ¡Gracias por el aguante!
