Aprendé cómo cambiar la BirdsEye Camera de la serie H2 de forma segura. En esta guía te explicamos el paso a paso para que puedas realizar el mantenimiento de tu impresora sin complicaciones.
BirdsEye Camera
La BirdsEye Camera está montada en la parte interna del marco superior de la impresora. Tené en cuenta que esta cámara viene preinstalada en el modelo H2DL, pero no en la H2D.

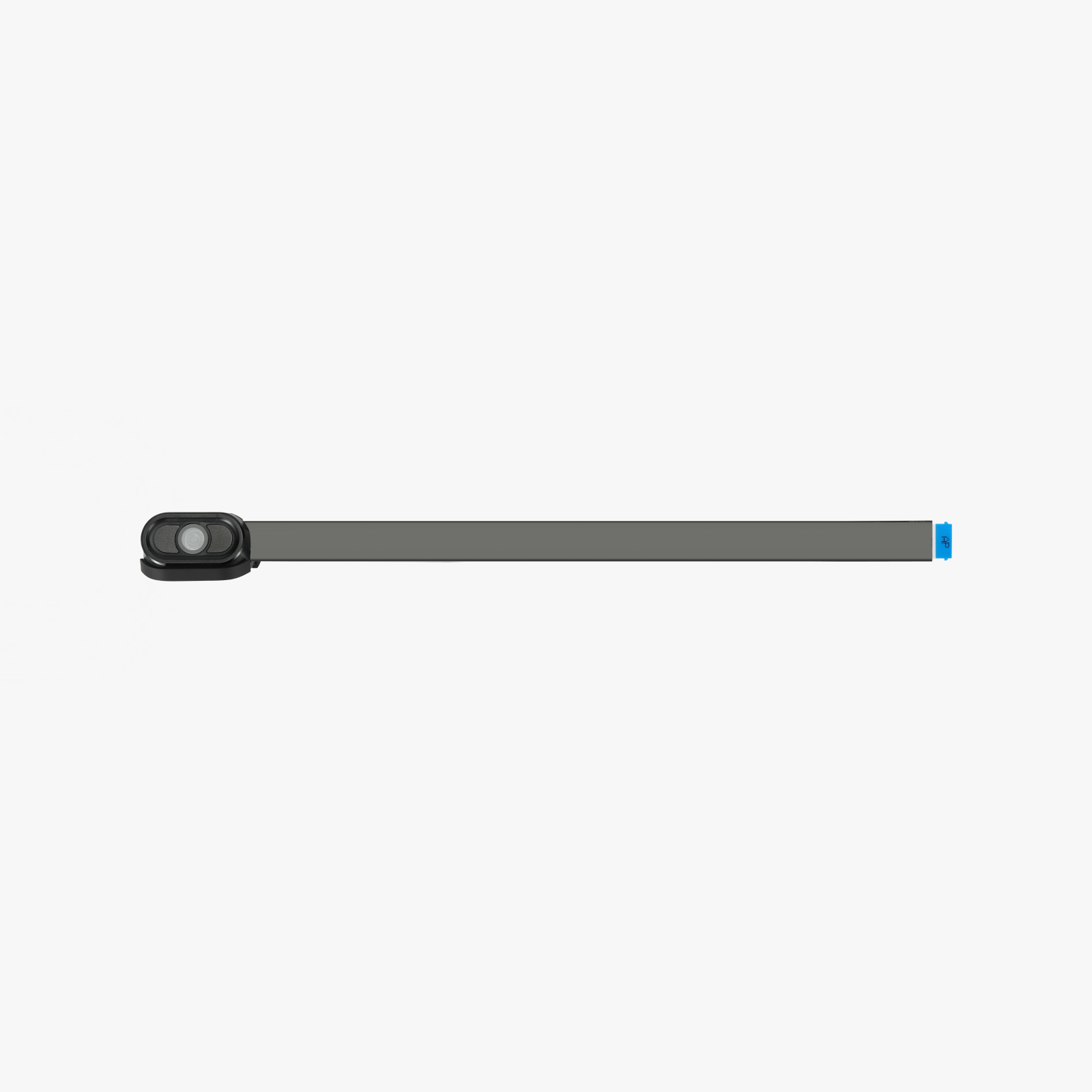

Los repuestos incluyen:
- BirdsEye Camera × 1
- Cable de la BirdsEye Camera × 1
Cuándo usar
Debés realizar este procedimiento si la BirdsEye Camera se dañó o dejó de funcionar correctamente.
Herramientas y materiales necesarios
- BirdsEye Camera nueva
- Llave Allen H1.5 o pinzas
- Llave Allen H2.0 (solo necesaria si vas a reemplazar el cable de la cámara)
Aviso de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento, especialmente si vas a tocar la electrónica o los cables del toolhead. Trabajar con la máquina encendida puede causar un cortocircuito, dañando los componentes y poniendo en riesgo tu seguridad.
Durante el mantenimiento, es posible que tengas que desarmar partes como el hotend, lo que deja cables y componentes eléctricos expuestos. Por eso, asegurate de apagar la impresora y desenchufarla de la corriente. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket de soporte técnico para que te ayudemos.
Cómo reemplazar la BirdsEye Camera
Retirar la BirdsEye Camera

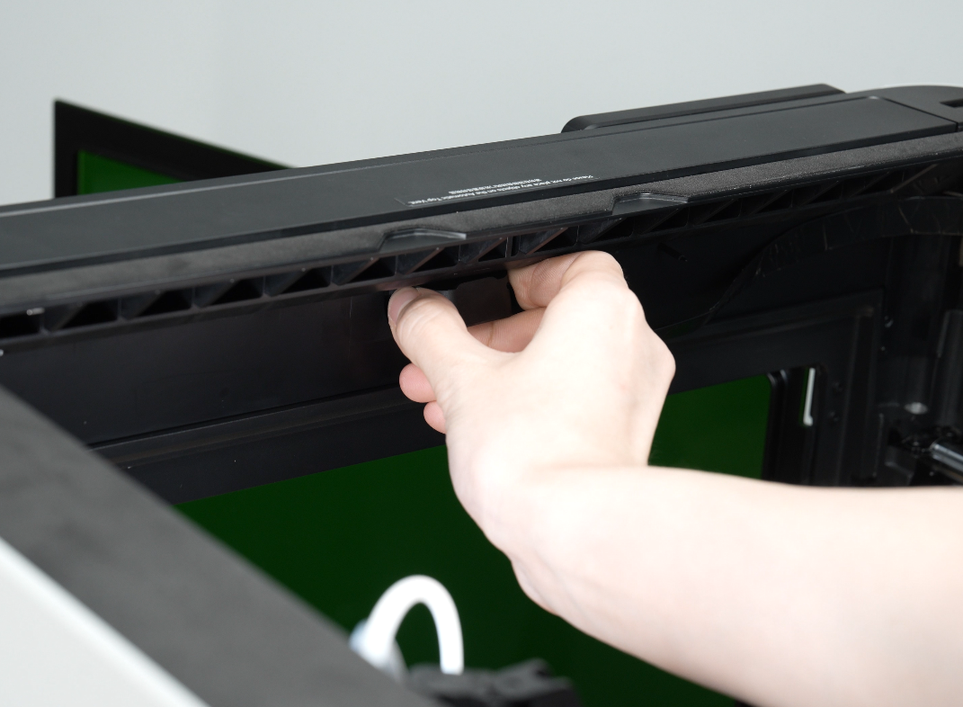

Paso 1: La cámara se sujeta con trabas. Usá una llave Allen H1.5 o unas pinzas para hacer palanca en uno de los costados de la cámara y sacarla.

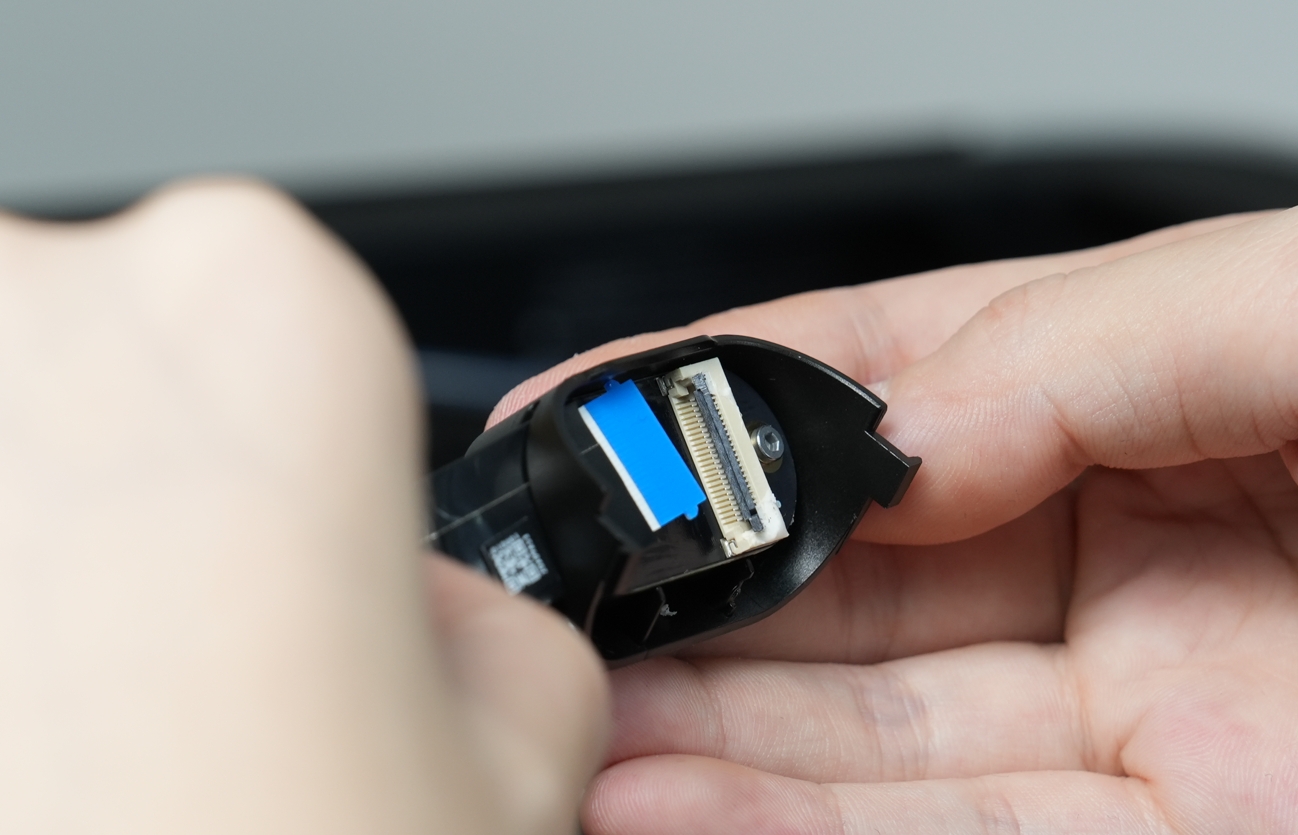

Paso 2: Desenganchá la hebilla negra que está sobre el conector del cable y tirá del cable para desconectarlo de la cámara.
Instalar la BirdsEye Camera

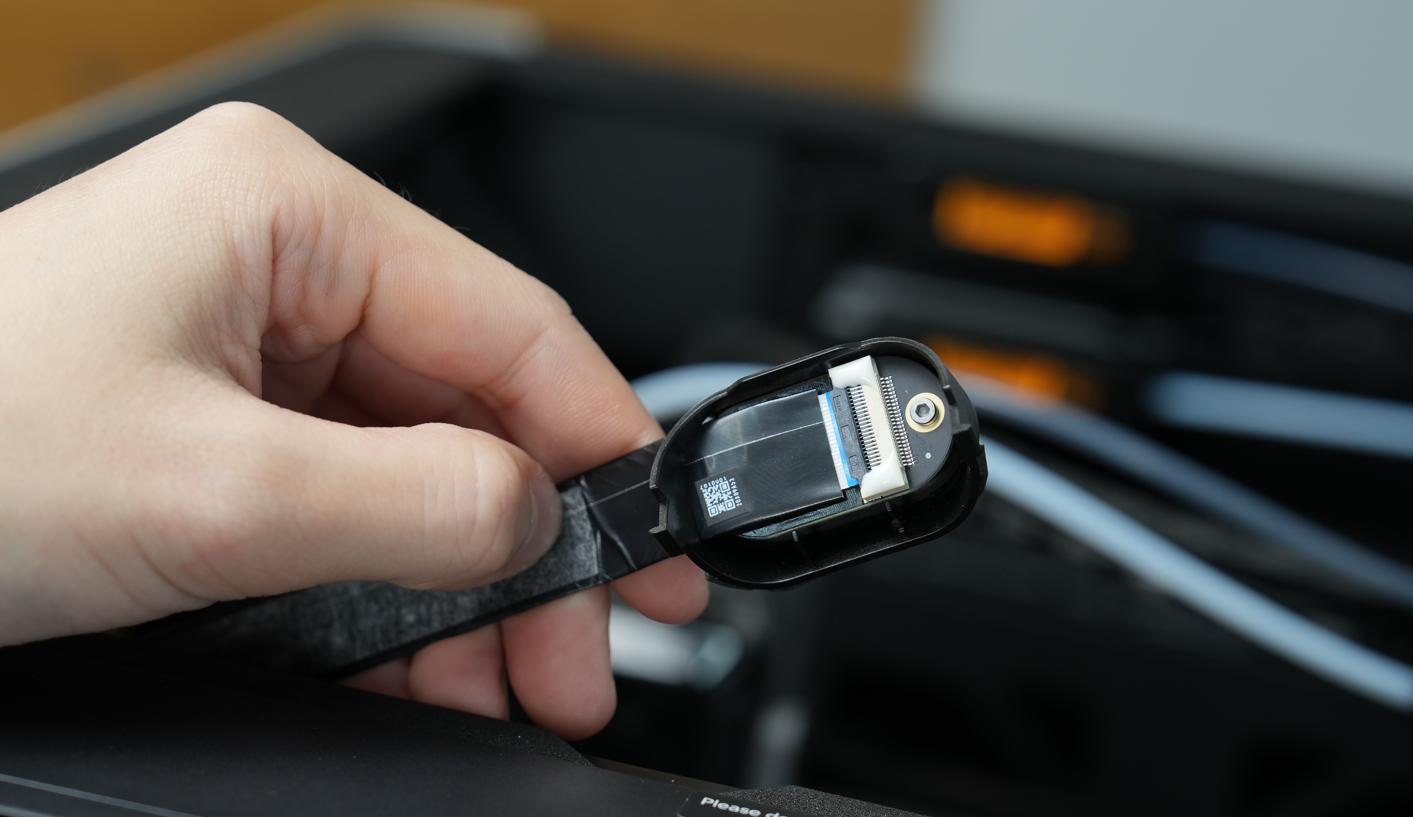

Paso 1: Enchufá el cable de la impresora en la interfaz de la cámara y asegurá la hebilla negra.

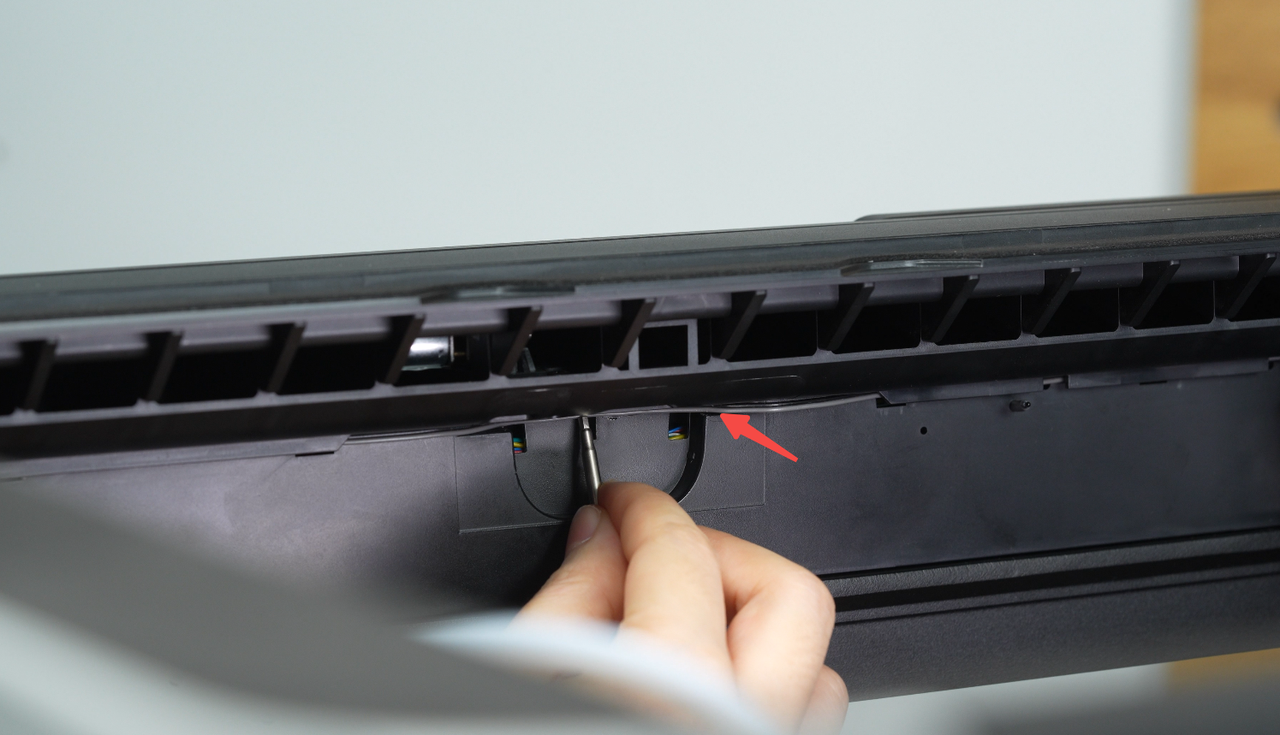

Paso 2: Usá una llave Allen para empujar suavemente el cable cinta del LED hacia adentro; esto evita que se dañe al colocar la cámara. Alineá las trabas de la cubierta con las ranuras de la impresora, presioná con un poco de fuerza y encastrala.
Cómo reemplazar el cable de la BirdsEye Camera
Retirar el cable

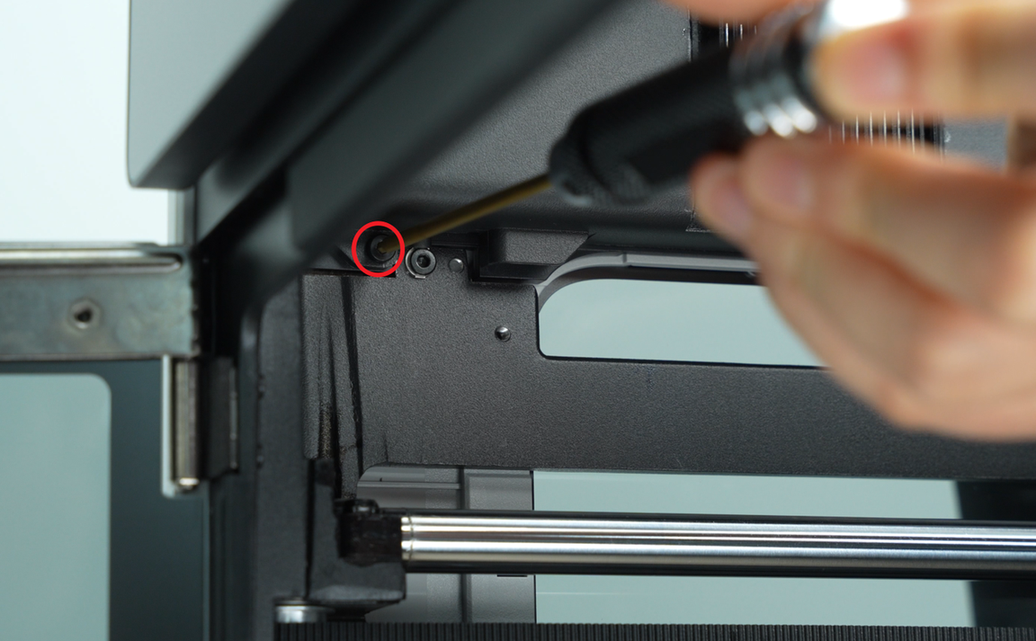

Paso 1: Usá la llave Allen H2.0 para sacar el tornillo de fijación de la tapa de la placa AP (BT2.6×8) y abrila desde el lado más cercano a la puerta frontal.
Paso 2: La cámara se sujeta con trabas. Presioná las trabas a ambos lados de la cubierta mientras la girás suavemente hacia abajo para soltarla.

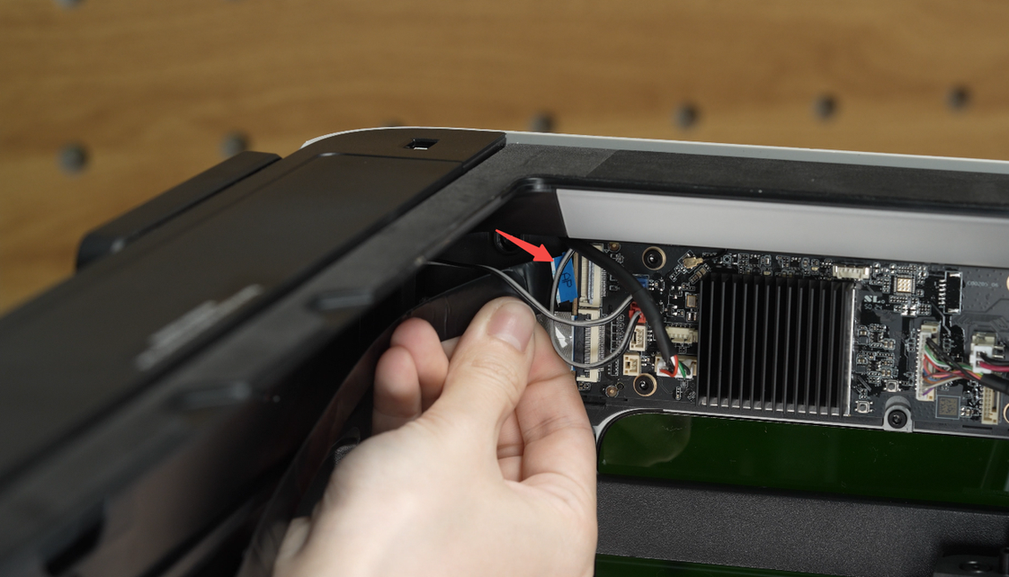

Paso 3: Desconectá el cable de la placa AP, luego despegalo del marco superior y desconectalo de la BirdsEye Camera.
Instalar el cable nuevo

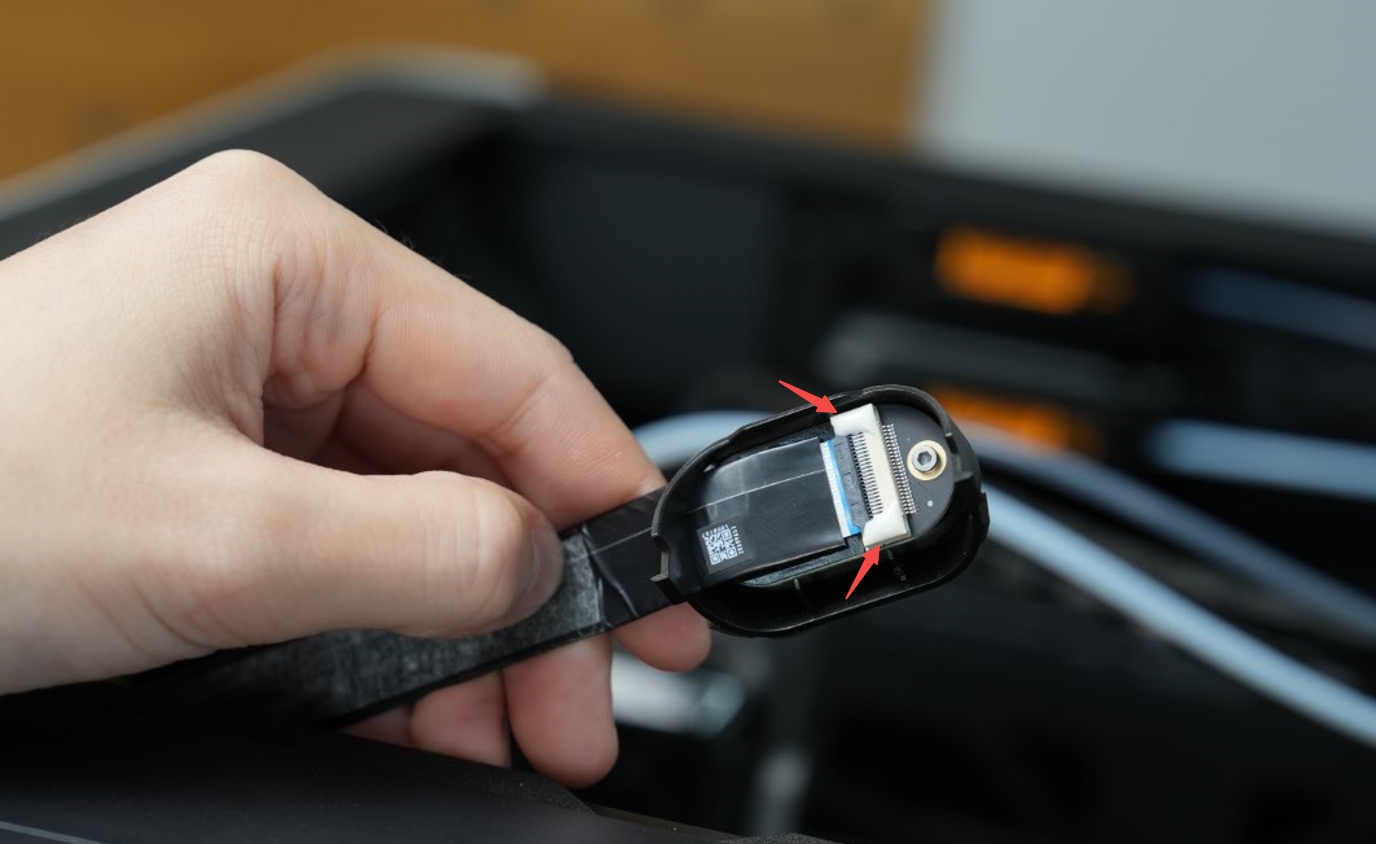

Paso 1: Conectá el extremo del cable que no tiene la etiqueta "AP" a la BirdsEye Camera.

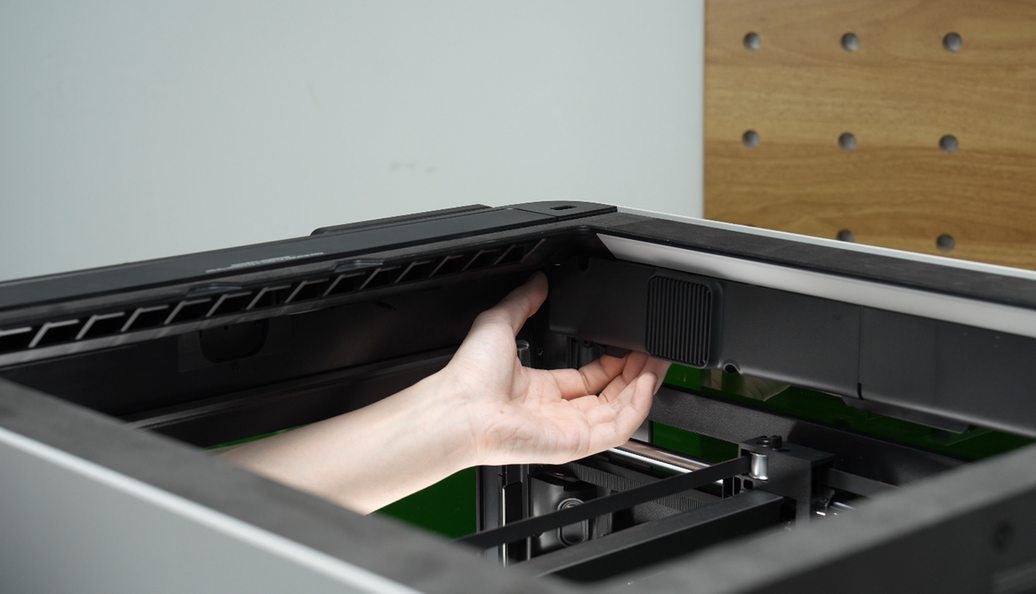

Paso 2: Empujá con cuidado el cable cinta del LED hacia adentro para protegerlo. Instalá la cámara alineando las trabas laterales con las ranuras de la impresora.

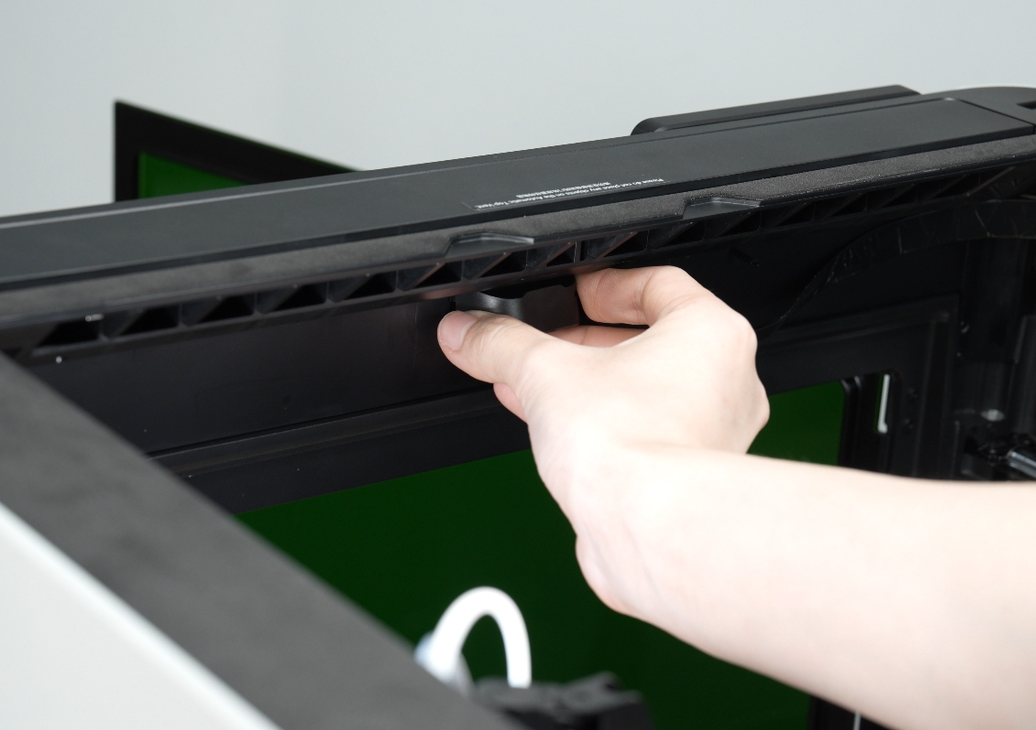

Paso 3: Presioná la cámara hacia arriba hasta que escuches un "clic", lo que indica que quedó bien calzada. Limpiá el lente con un paño que no deje pelusa para sacar el polvo.
Paso 4: Al pasar el cable, fijate de esquivar el sensor de temperatura de la cámara y el sensor de llama. Al pegar los soportes del cable, hacé presión firme durante unos 30 segundos para asegurar que el adhesivo pegue bien.
