Este artículo explica cómo reemplazar la interfaz de herramienta de cambio rápido H2D.
Interfaz de herramienta de cambio rápido

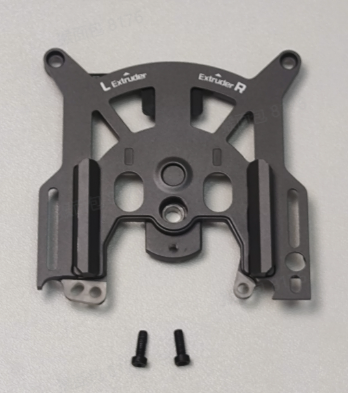

Los repuestos para la interfaz de herramienta de cambio rápido incluyen lo siguiente:
- Interfaz de herramienta de cambio rápido * 1
- Tornillo M2.5x7 * 2
Cuándo hacerlo
Cuando la interfaz de herramienta de cambio rápido está dañada.
Herramientas y materiales necesarios
- Nueva interfaz de herramienta de cambio rápido
- Llave Allen H2.0
Advertencia de seguridad
¡IMPORTANTE!

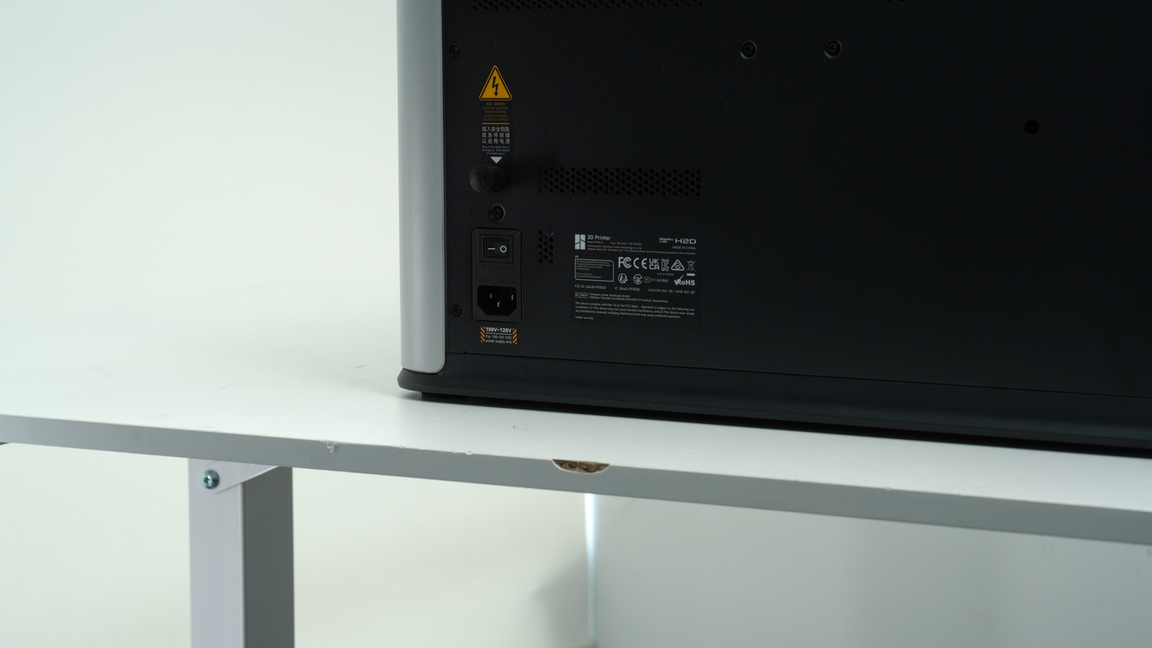

Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica y los cables del cabezal. Hacer estas tareas con la impresora prendida puede causar un cortocircuito, lo que provocaría daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desmontar piezas, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y eficaz. Si tenés dudas sobre cómo seguir esta guía, te recomendamos enviar un ticket técnico sobre tu problema y haremos lo posible para responder rápido y darte la ayuda necesaria.
Video guía
Nota: Este video muestra el desmontaje de todo el conjunto del extruder. Sin embargo, cuando reemplaces solo la tapa frontal del extruder, no es necesario sacar el tubo de PTFE ni el hotend derecho. El video es solo de referencia; por favor, seguí la guía de desmontaje ilustrada a continuación para ver los pasos detallados.
Pasos de desmontaje

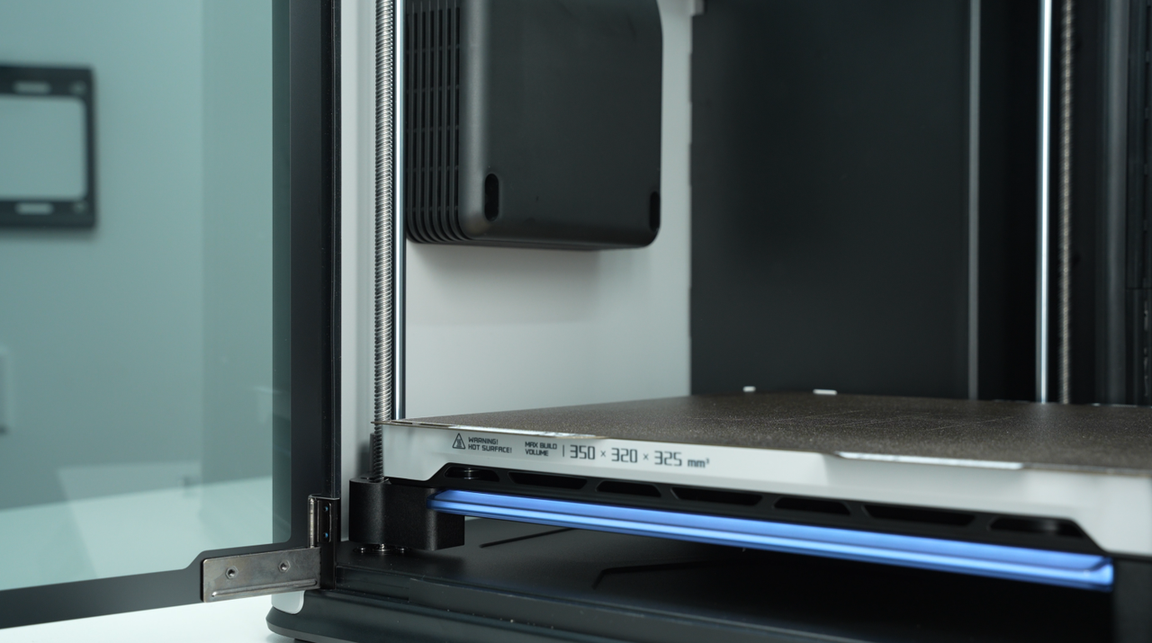

Paso 1: Bajá la cama caliente para hacer lugar para el desmontaje del cabezal

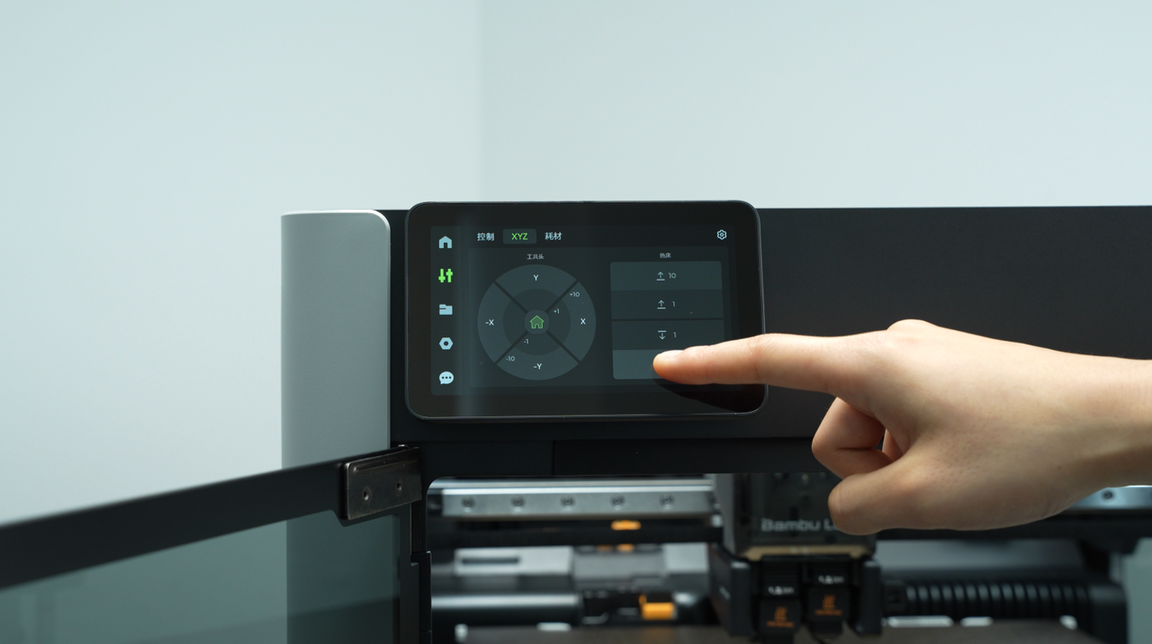

Bajá la cama caliente desde la pantalla para facilitar el desmontaje del cabezal. Asegurate de que el hotend esté a temperatura ambiente y luego apagá la impresora.
Paso 2: Sacá la tapa frontal del cabezal

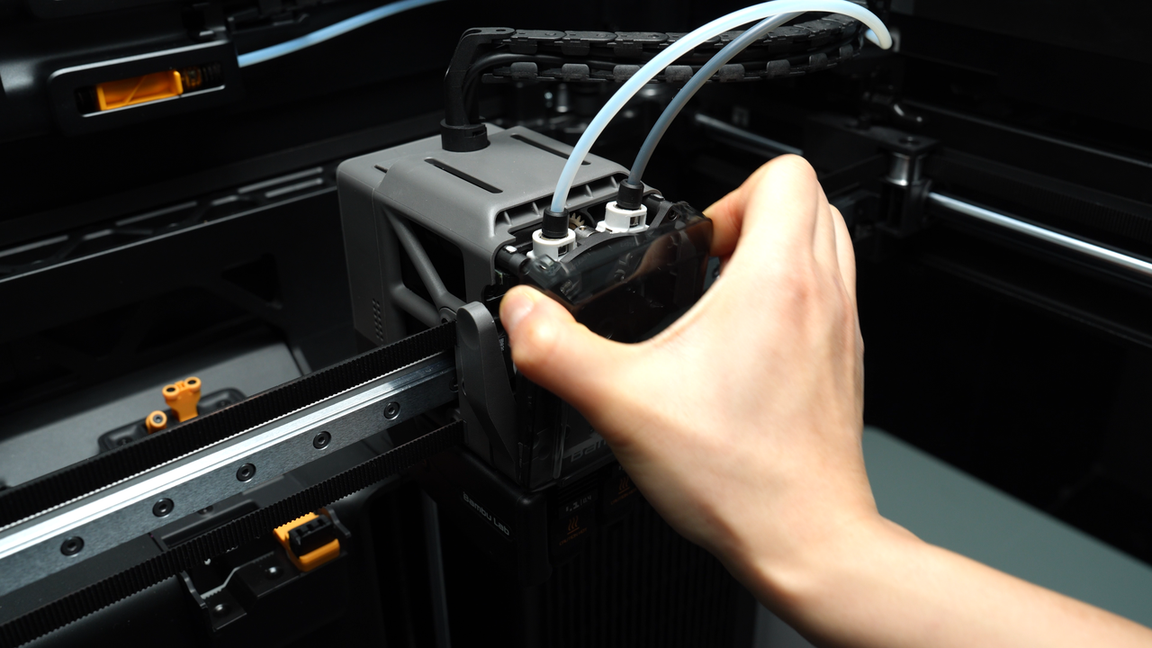

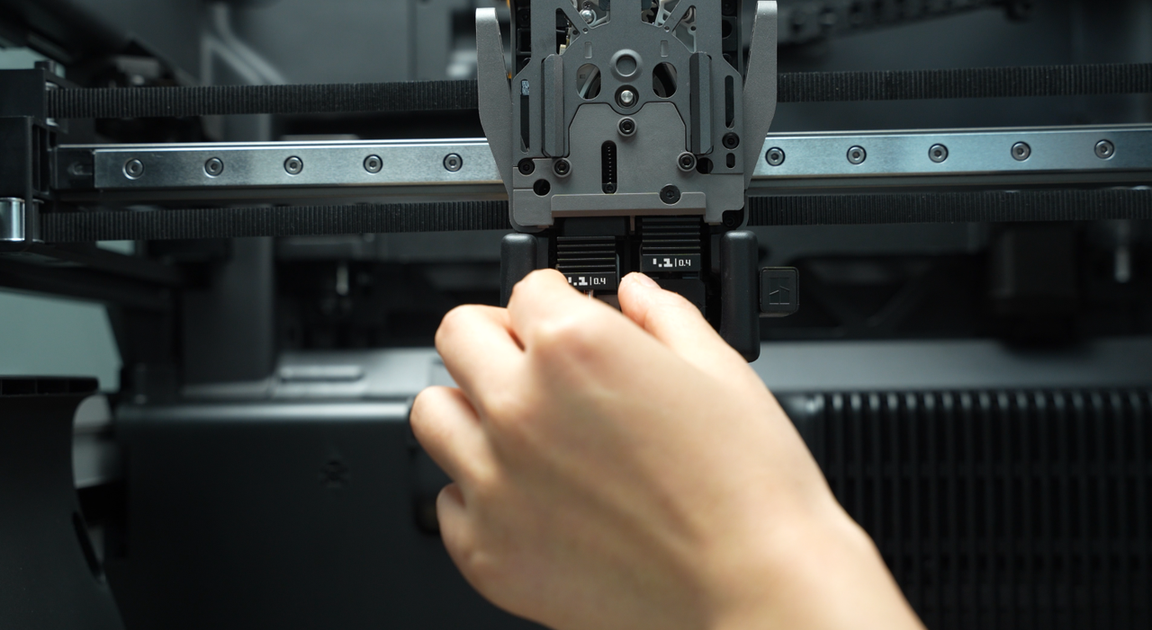

Apretá las dos esquinas superiores de la tapa frontal del cabezal y tirá hacia arriba para sacarla.
Paso 3: Sacá los hotends izquierdos
El bloqueador de flujo está ubicado en la biela de elevación y se mueve a izquierda y derecha accionando la biela.
Si necesitás sacar un hotend pero el bloqueador de flujo lo está obstruyendo, primero tenés que mover la palanca del bloqueador para despejar el camino antes de desmontarlo, así evitás doblar accidentalmente el bloqueador mientras sacás el hotend.
Al accionarlo, es posible que el bloqueador de flujo no se mueva completamente a su posición debido al límite de inclinación de la palanca. En este caso, es necesario un movimiento brusco seguido de un ajuste fino para asegurar que el bloqueador esté totalmente en su lugar.

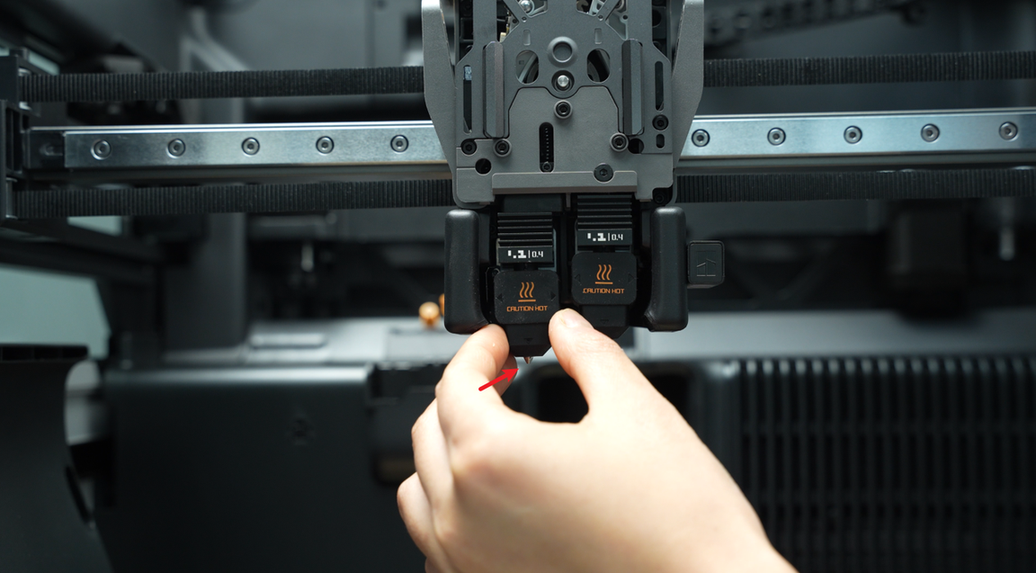

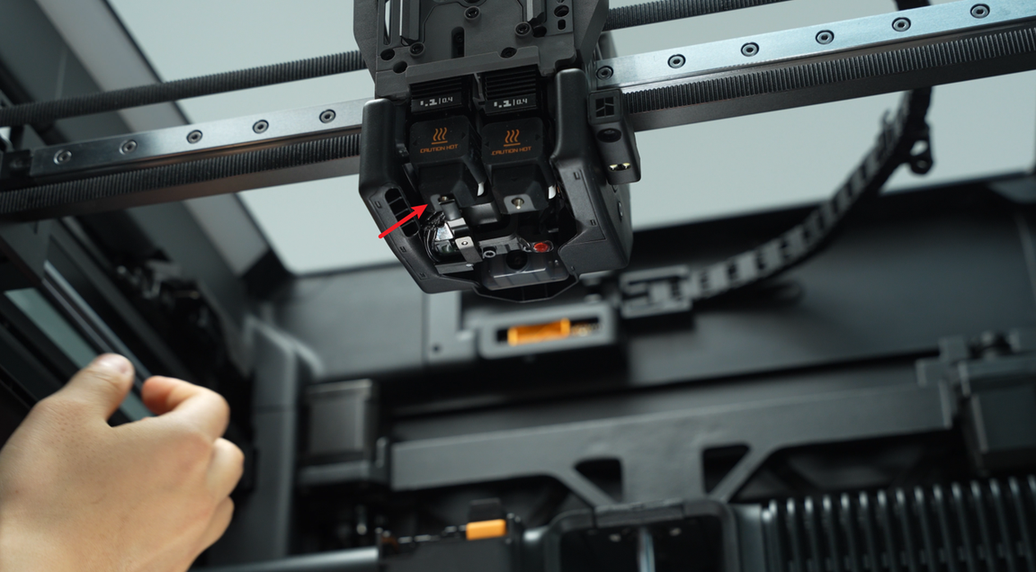

Antes de empezar a sacar los hotends, presioná los cortadores de ambos lados para cortar el filamento, lo que facilita la extracción de los hotends.

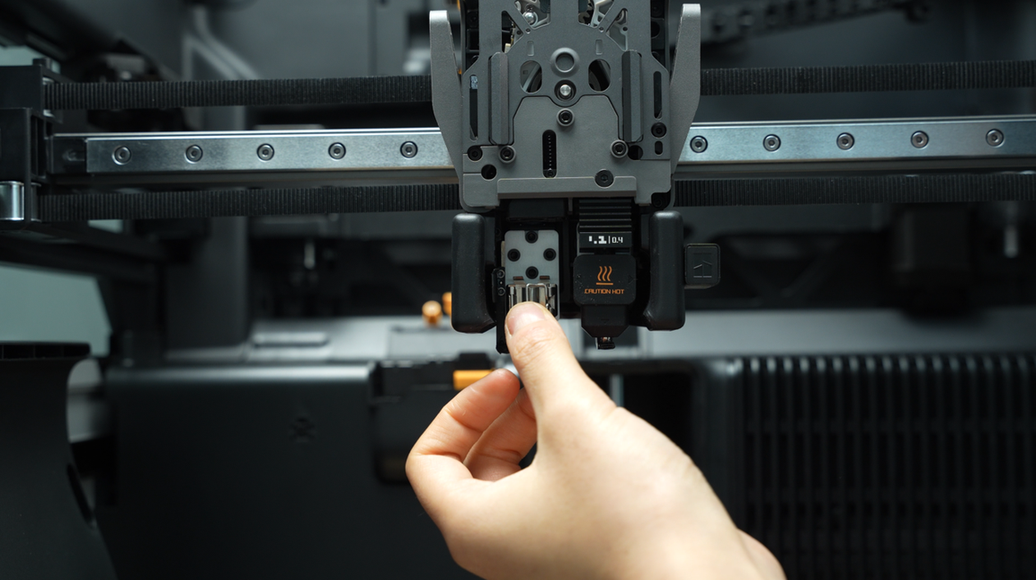

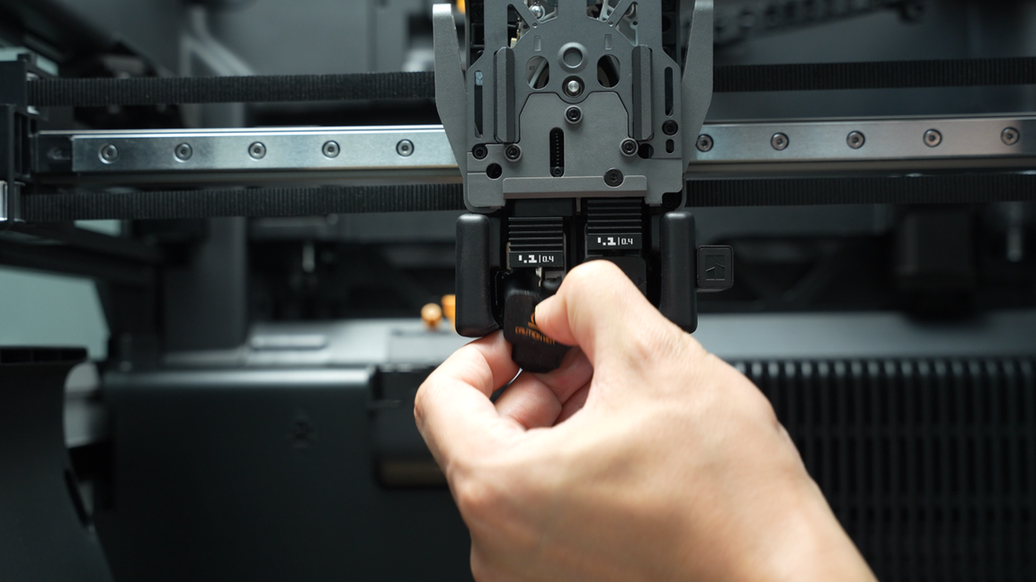

Sacá la funda de silicona del hotend que no esté obstruido por el bloqueador de flujo, abrí la traba para sacar el hotend y dejá trabado el pestillo del conjunto de calentamiento.
Paso 4: Sacá la guía de filamento del extruder y el cortador izquierdo
Después de sacar los cuatro tornillos (M2.5x7 * 3; BT2x6 * 1) de la guía de filamento del extruder, usá los dedos para presionar hacia arriba contra el conector negro del hotend mientras presionás simultáneamente hacia abajo la palanca del cortador izquierdo para soltarla un poco de la ranura cerca del tornillo del cortador.
Luego, hacé fuerza hacia afuera desde la esquina inferior derecha de la guía de filamento del extruder para hacer palanca y sacarla.
Usá los dedos para empujar hacia arriba el conector negro del hotend mientras presionás la manija del cortador izquierdo. Esto permitirá que el cortador se desenganche un poco de la ranura cerca del tornillo.
Después, hacé palanca en la tapa de la guía frontal hacia afuera aplicando fuerza desde el frente hacia la esquina inferior derecha.
El cortador izquierdo está dentro de la guía de filamento del extruder y se sacará junto con ella. Tené cuidado de guardarlo bien para no perderlo.
Paso 5: Sacá la tapa frontal del extruder
Sacá los dos tornillos (M2.5x7) de la tapa frontal del extruder. Tené cuidado al sacarla para evitar que el cable FPC se rompa.
A continuación, soltá la traba del conector FPC y desenchufá el cable del sensor Hall de la tapa frontal para retirar la tapa del extruder.
Pasos de montaje
Paso 1: Instalá la tapa frontal del extruder
Insertá el cable FPC en el conector de la tapa frontal del extruder, asegurándote de que el extremo del cable esté totalmente metido antes de trabarlo. La línea blanca en el cable FPC debe quedar en posición horizontal, lo que indica que está bien insertado.
Antes de instalar la tapa frontal del extruder, es necesario ajustar el ángulo de la leva del interruptor del extruder usando una llave Allen para facilitar la instalación. Insertá la llave Allen en el agujero chico de la leva, sostené el nozzle izquierdo con la mano y giralo hasta que la superficie de la leva esté paralela al nozzle.

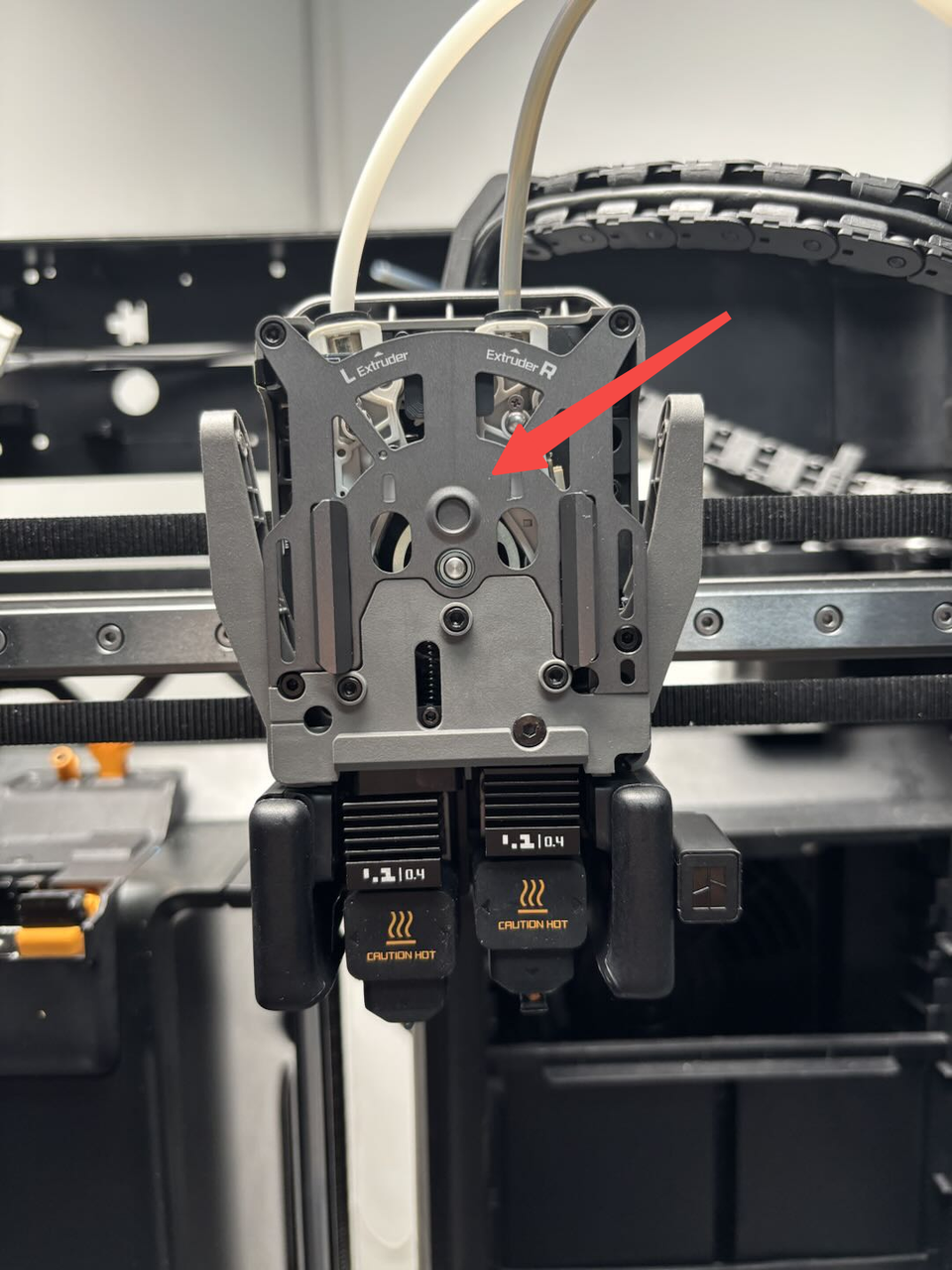

Como se muestra en el recuadro rojo de la imagen de abajo en el ángulo correspondiente.
Alineá los rodamientos superior e inferior de la tapa frontal del extruder con las posiciones correspondientes en el extruder, luego instalá la tapa en el extruder. Si el rodamiento superior no asienta bien, presioná suavemente la leva para ayudar a que calce en su lugar.
Doblá el cable FPC lateral, acomodalo prolijamente y metelo en el hueco al costado del cabezal.
Ajustá los dos tornillos (M2.5x7) en la tapa frontal del extruder.
Advertencia: ¡Antes de poner los tornillos, asegurate de que los agujeros de ambos lados estén perfectamente alineados! Si un extremo está desalineado y se atornilla a la fuerza, la tapa frontal del extruder podría rajarse. En la imagen de abajo, la derecha muestra la alineación correcta y la izquierda la incorrecta.
Paso 2: Instalá la guía de filamento del extruder y el cortador izquierdo
El cortador izquierdo debe instalarse junto con la guía de filamento del extruder. Asegurate de que la muesca del cortador mire hacia arriba y luego colocalo en la ranura de la cuchilla de corte de la guía de filamento del extruder.
Al instalar la guía de filamento, asegurate de presionar constantemente hacia arriba el conector negro del hotend y, al mismo tiempo, presioná la palanca del cortador izquierdo, ajustándola a un ángulo adecuado para que entre fácil. Luego, instalá la guía de filamento del extruder. Finalmente, presioná ambos lados de la palanca del cortador, haciendo fuerza para que la tapa frontal quede totalmente plana.
Después, ajustá los cuatro tornillos (M2.5x7 * 3; BT2x6 * 1) de la guía de filamento del extruder.
Paso 3: Instalá los hotends izquierdos
Al igual que en el desmontaje, si necesitás instalar un hotend y el bloqueador de flujo molesta, primero tenés que mover la biela del bloqueador para correrlo antes de seguir. Esto evita que dobles el bloqueador sin querer al poner el hotend.
Al moverlo, puede que el bloqueador no se suelte del todo de una debido a la posición inclinada de la palanca. En esos casos, hacé un movimiento brusco seguido de ajustes finos para asegurar que esté bien ubicado.
Mové la biela del bloqueador de flujo hacia el otro lado e instalá el nozzle izquierdo. Traba el pestillo del nozzle y poné también la funda de silicona.
Por favor, fijate que al poner la funda de silicona en el hotend izquierdo no quede torcida, para evitar que se deforme el deflector adyacente.
Paso 4: Instalá la tapa frontal del cabezal

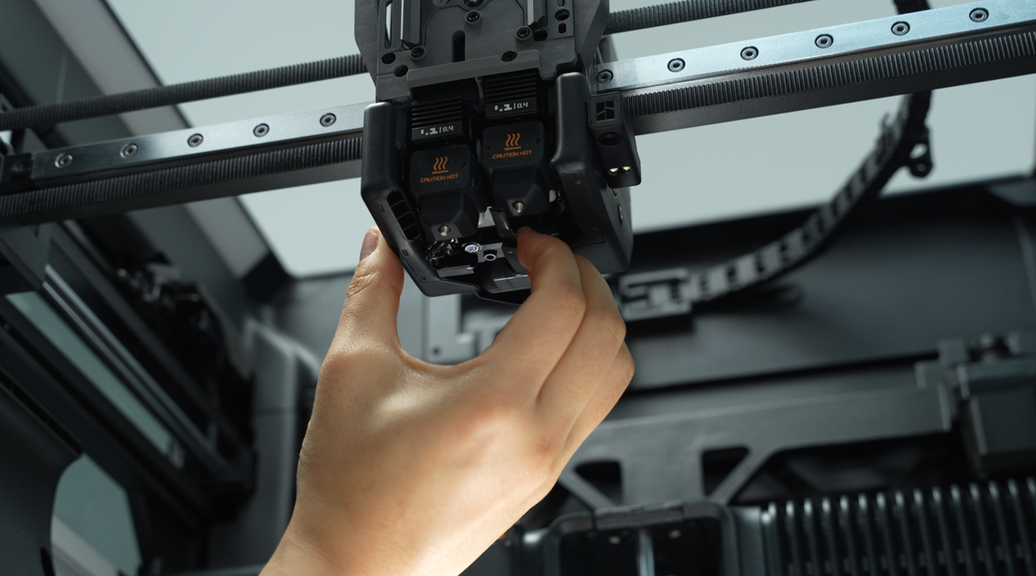

Al volver a poner la tapa frontal del cabezal, primero ubicala debajo del extruder y luego empujala hacia atrás para que quede firme en su lugar.
Verificá que funcione
Enchufá y prendé la impresora. Si no aparecen mensajes de error, la instalación fue un éxito.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda e información.
Si esta guía no soluciona tu problema, por favor enviá un ticket técnico; vamos a responder tus dudas y darte asistencia. Si tenés sugerencias o comentarios sobre esta Wiki, dejanos un mensaje en la sección de comentarios. ¡Gracias por el aguante y la atención!
