Reemplazo del motor Z de la serie H2

Este artículo describe cómo reemplazar el motor Z de la serie H2.

Nota: Esta página usa la máquina H2D como ejemplo. Los pasos para el reemplazo son exactamente los mismos para la H2S y la H2C.

Motor Z

El motor Z está instalado en la parte trasera de la impresora y se usa para mover la base (heatbed) y que se desplace en la dirección del eje Z.

Los repuestos para el motor Z incluyen lo siguiente:

• 1 motor Z
• 4 tornillos M3x8 para fijar el motor Z

Cuándo hacerlo

• El motor está quemado.
• El soporte técnico de Bambu Lab confirma que es necesario reemplazar el motor.

Herramientas y materiales necesarios

• Nuevo motor Z
• Llave Allen H2.0
• 4 tornillos M3x35x8 (podés usar los tornillos que fijaban la base originalmente al desempacarla).

Especificaciones y cantidades de tornillos involucrados en el reemplazo del motor Z de la H2D (te recomendamos guardar bien los tornillos que saques para no perderlos):

• BT3x8: Fijar el panel trasero (12 unidades)
• ST3x8: Fijar el panel trasero (11 unidades)
• ST3x12: Fijar el soporte del spool holder (2 unidades)
• M3x6: Fijar el slider del tensor del eje Z y la tapa del tensor (1 unidad)
• M3x8: Fijar el motor Z (4 unidades)
• M3x35x8: Fijar el slider del eje Z (4 unidades)

Advertencia de seguridad

¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica y los cables del cabezal. Hacer esto con la impresora prendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar piezas, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.

Por lo tanto, es clave apagar la impresora y desconectarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos enviar un ticket técnico sobre tu problema y vamos a hacer lo posible para responder rápido y darte la ayuda que necesités.

Remover el motor Z

Paso 1: Bajá la base y bloqueá los sliders del eje Z

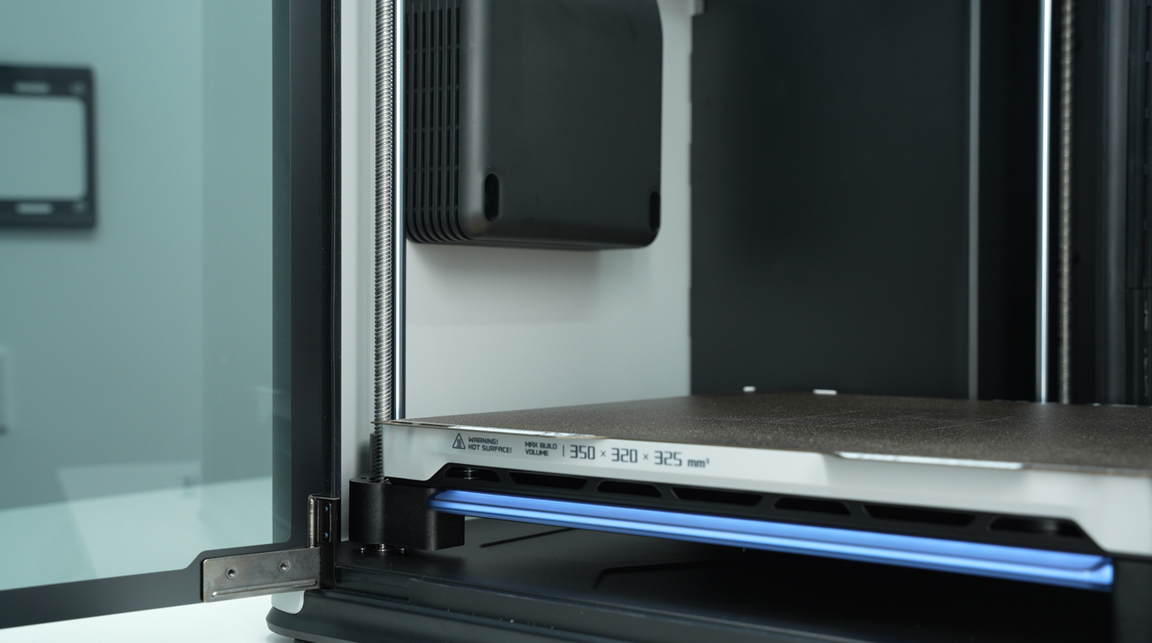

Bajar la base:

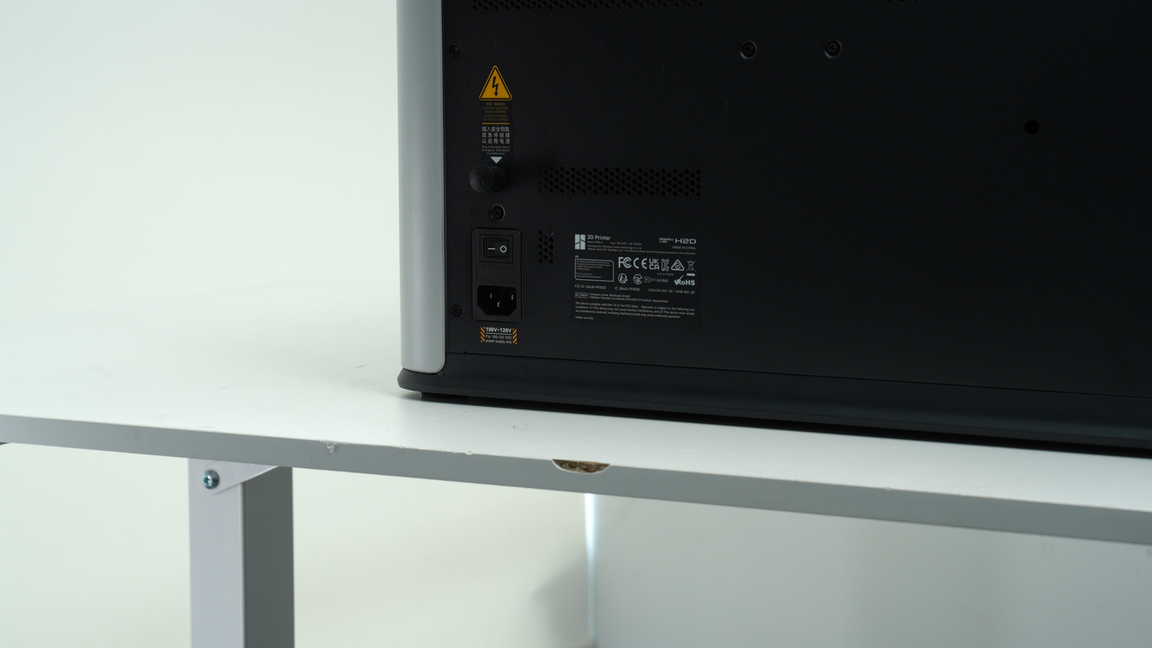

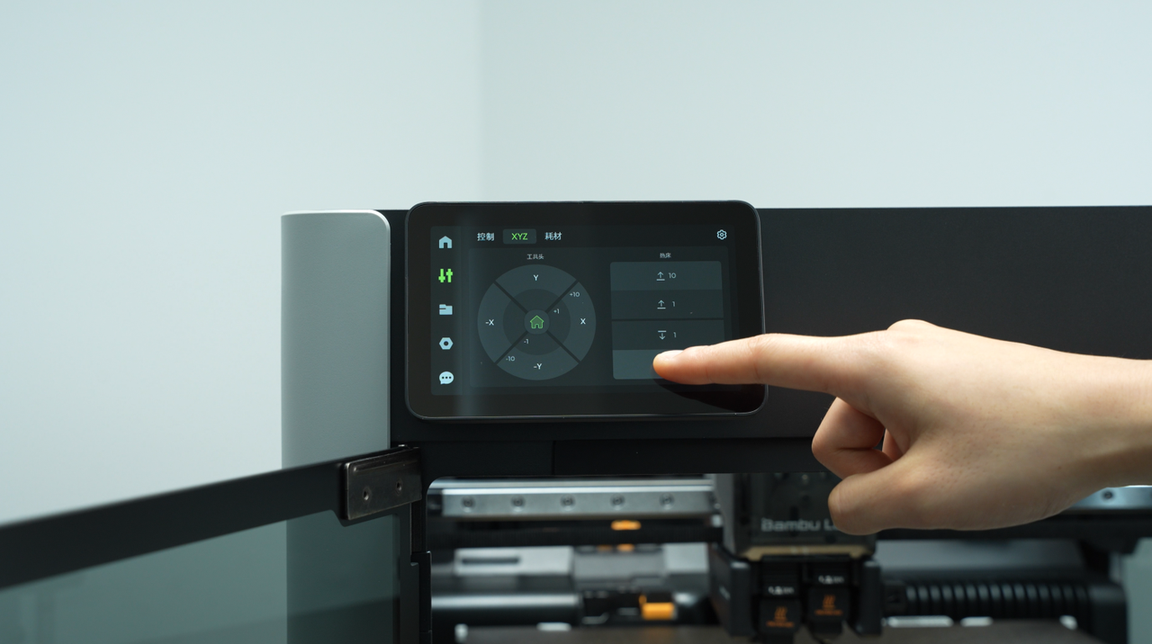

Si el motor funciona: Controlá la base a través de la pantalla y bajala hasta el fondo de la impresora. Después de bajarla, apagá la impresora y desconectá la corriente.

Si el motor no funciona: Incliná un poco la impresora y tirá de la correa Z para bajar la base hasta el fondo. Nota: Podés tirar de la correa de un lado a otro primero para confirmar el sentido en el que baja.

Bloqueá los sliders del eje Z:

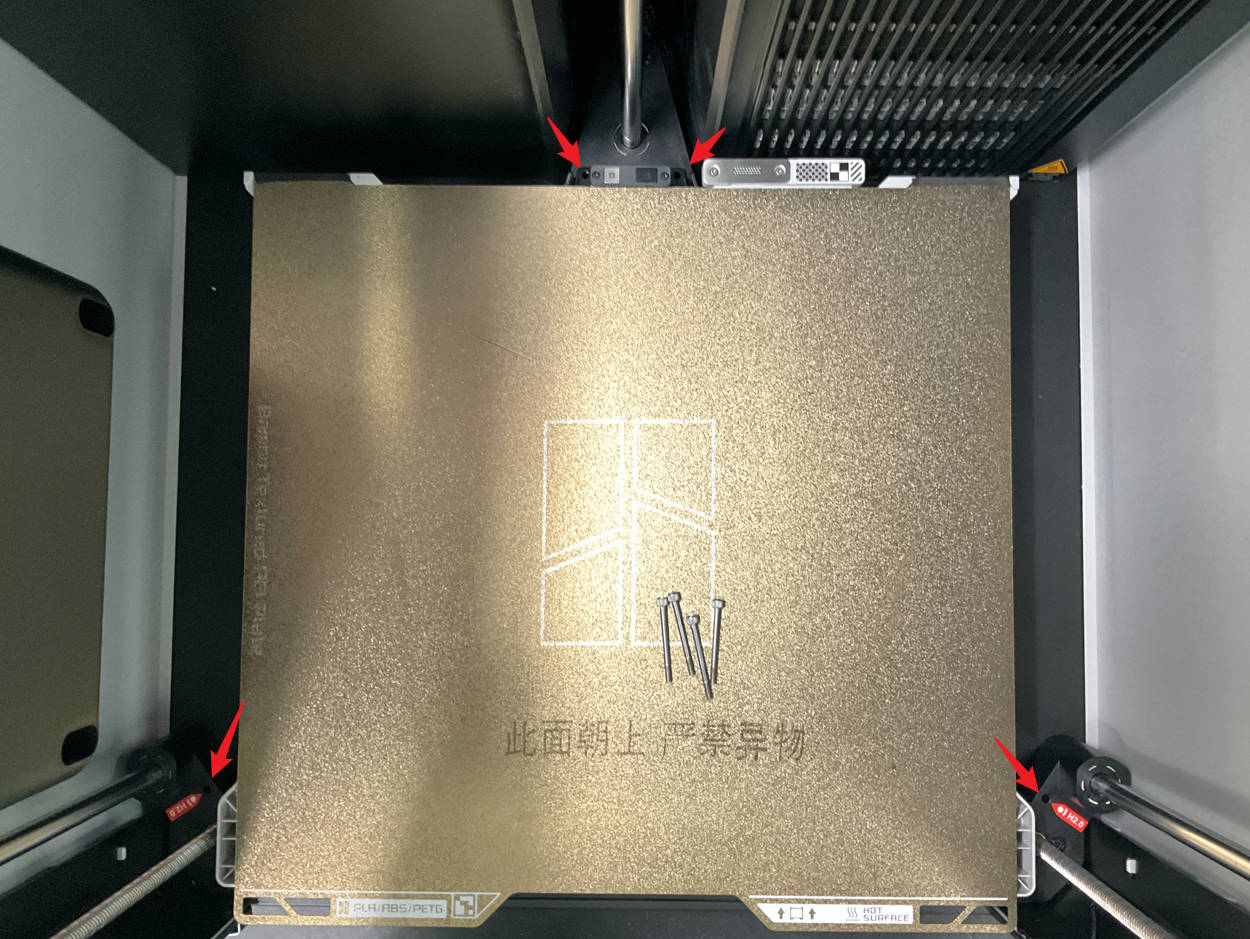

Asegurá los cuatro sliders del eje Z instalando los 4 tornillos auxiliares (M3x35x8). Nota: Podés usar los tornillos que fijaban la base originalmente al sacarla de la caja.

Paso 2: Sacá el panel trasero

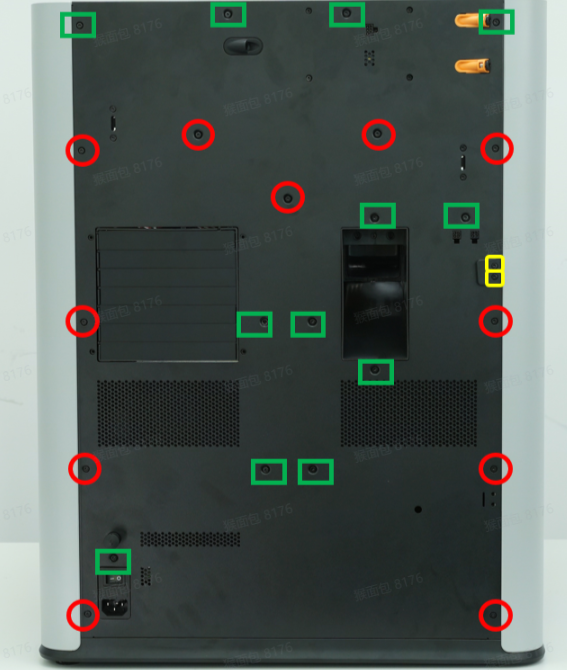

Fijate en esta Wiki las instrucciones para sacar el panel trasero de la impresora: Replace H2D Rear Panel.

Paso 3: Desconectá el conector del motor Z

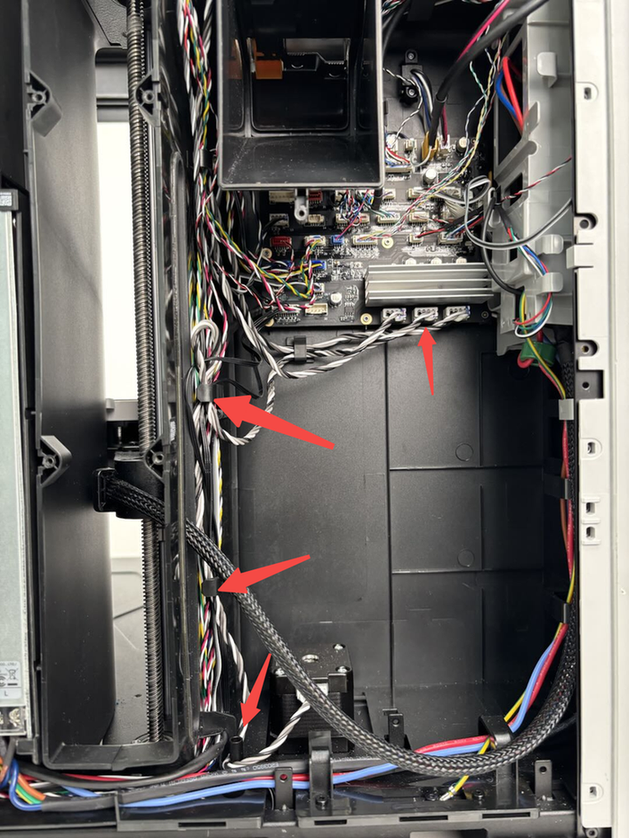

Después de sacar el panel trasero, soltá el cable del motor de los clips internos y desconectá el conector del motor Z de la placa MC. Si encontrás silicona en el conector, usá unas pinzas para sacarla antes de desconectar.

Paso 4: Aflojá el tensor del eje Z

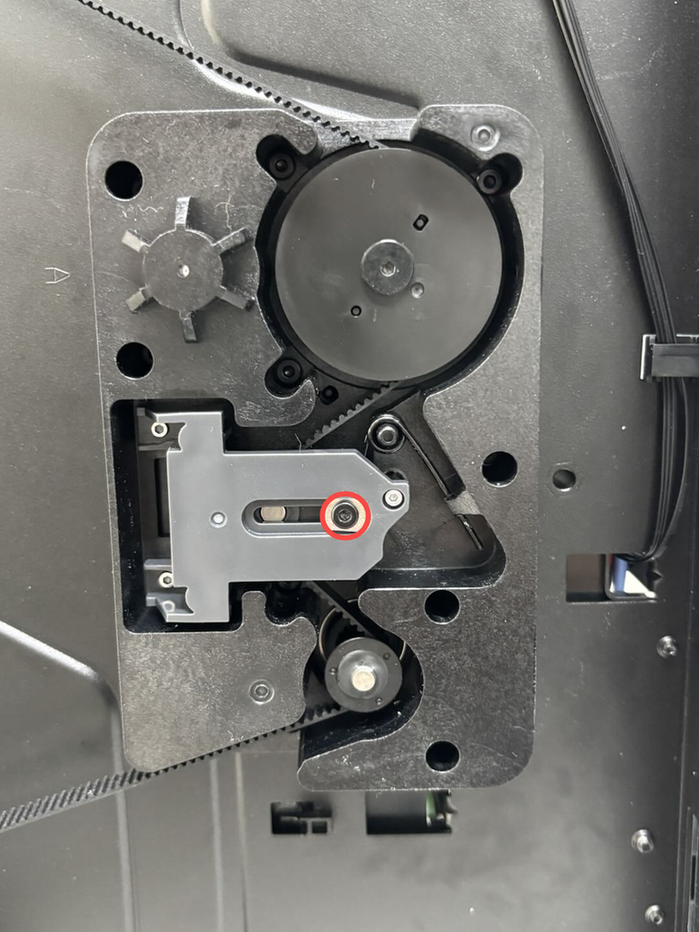

Poné la impresora de costado, soltá el brazo largo del resorte de torsión del tensor y usá una llave Allen H2.0 para aflojar el tornillo de fijación del tensor (M3x6) para liberar la tensión del resorte.

Sacá la correa Z del borde del eje del motor para facilitar el retiro del motor Z.

Paso 5: Sacá el motor Z

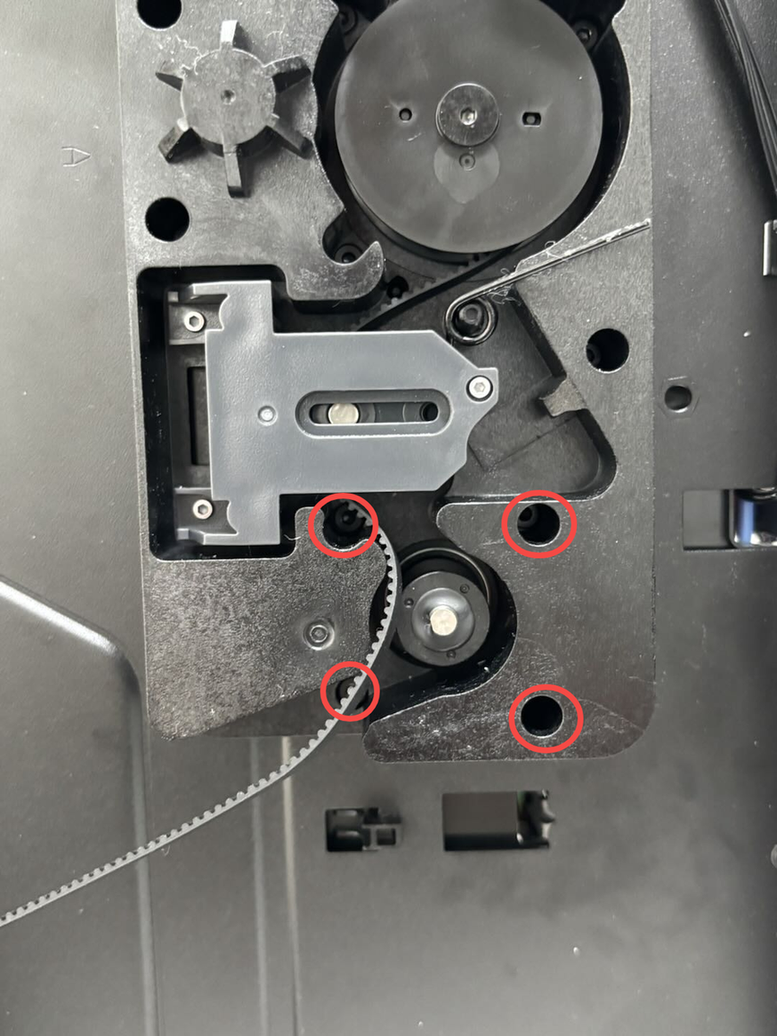

Usá una llave Allen H2.0 para sacar los 4 tornillos de fijación del motor Z (M3x8).

Estos tornillos están muy apretados, así que te recomendamos usar una llave Allen H2.0 de buena calidad para evitar barrerlos. Cuando saques el último tornillo, agarrá el motor con la mano para que no se caiga. Una vez que saques los tornillos, podés retirar el motor directamente.

Instalar el motor Z

Paso 1: Instalá el motor Z

Alineá el nuevo motor Z con los agujeros de la impresora y usá una llave Allen H2.0 para ajustar los 4 tornillos de fijación (M3x8) en secuencia. Sujetá el motor Z con la mano mientras los ajustás para que no se caiga.

Paso 2: Instalá el tensor del eje Z

Primero, pasá la correa Z alrededor del eje del motor Z, después asegurá el brazo largo del resorte de torsión en su lugar y usá una llave Allen H2.0 para ajustar el tornillo de fijación del slider del tensor (M3x6).

Nota: Al reinstalar el resorte de torsión, asegurate de que el brazo corto esté enganchado en la parte delantera del slider del tensor del eje Z. Chequeá que el resorte esté bien asentado en el eje; si no, empujalo. Al hacer esto, las vibraciones pueden hacer que la tuerca dentro del slider del tensor se caiga. Usá un pedacito de tubo bowden o de PTFE (o cualquier otra cosa) para trabar la tuerca y evitar que se salga.

Paso 3: Conectá los cables y desbloqueá los sliders del eje Z

Poné la impresora derecha, conectá el conector del motor Z a la placa MC y asegurá el cable en los clips del lateral izquierdo.

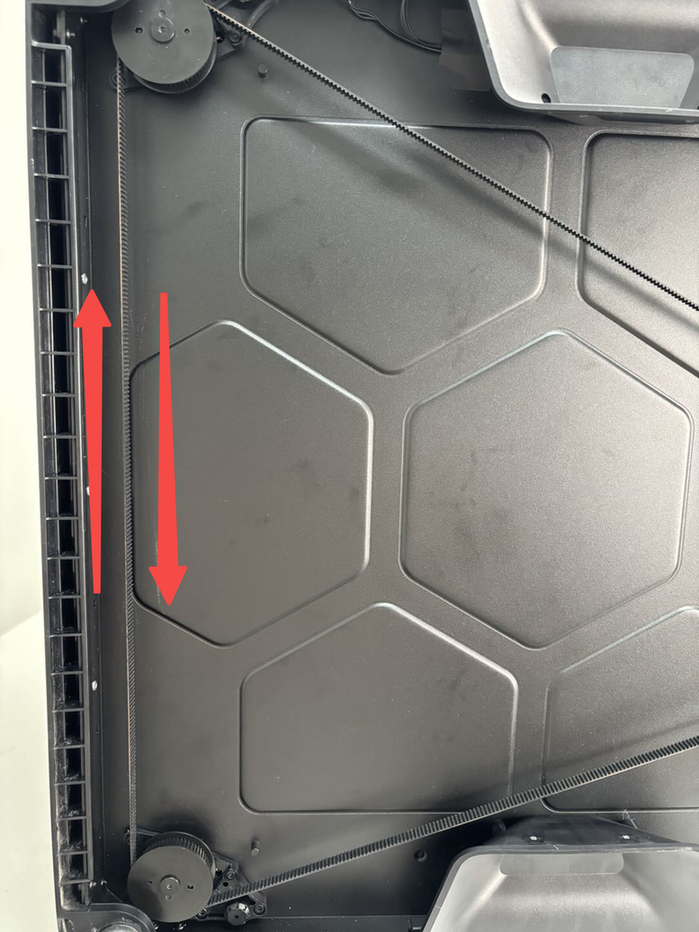

Usá una llave Allen H2.0 para sacar los 4 tornillos de fijación de los sliders del eje Z (M3x35x8). Después de sacarlos, incliná un poco la impresora y tirá de la correa Z hacia adelante y atrás para confirmar que la base se puede mover arriba y abajo.

Paso 4: Instalá el panel trasero

Fijate en esta Wiki las instrucciones para instalar el panel trasero de la impresora: Replace H2D Rear Panel.

Verificación del funcionamiento

Conectá la fuente de alimentación y prendé la impresora, después hacé clic en el ícono de homing para chequear si la impresora puede hacer el home normalmente.

Notas finales

Esperamos que esta guía detallada te haya sido de ayuda. Si no resuelve tu problema, por favor abrí un ticket técnico; vamos a responder tus preguntas y darte una mano. Si tenés alguna sugerencia o comentario sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por el aguante!
