En este artículo te explicamos cómo reemplazar la correa de Z, la polea de sincronización de Z y el tensor del eje Z de la serie H2.
Correa de Z/Polea de sincronización de Z/Tensor del eje Z
Nota: Esta página toma como ejemplo la máquina H2D. Los pasos para el reemplazo son exactamente iguales para la H2S y la H2C.
La correa de Z es una correa de lazo cerrado instalada en la parte inferior de la impresora, con un largo de 1444 mm y un ancho de 6 mm. Conecta el motor de Z y la polea de sincronización de la correa de Z, permitiendo que la cama caliente se mueva en el eje Z.
Los repuestos para la correa de Z incluyen:
- 1 correa de Z
- 1 polea de sincronización de la correa de Z
- 1 tapa de la polea de sincronización de la correa de Z
- 1 tornillo M3x6 (para fijar la tapa a la polea)
- 4 tornillos M3x35 (para fijar la cama caliente)
Los repuestos para el conjunto del tensor del eje Z incluyen:
- 1 tensor del eje Z (incluye tuerca)
- 1 tapa del tensor del eje Z
- 1 resorte de torsión
- 3 tornillos plateados (para fijar la tapa del tensor)
- 1 tornillo negro (para fijar el tensor)
Cuándo hacerlo
- Desgaste de la correa de Z
- Rotura de la correa de Z
- Daño en la polea de sincronización de la correa de Z
Herramientas y materiales necesarios
- Repuestos nuevos de la correa de Z
- Llave Allen H2.0
- Llave Allen H1.5
Especificaciones de los tornillos que vas a tocar (te recomendamos guardarlos bien para no perder nada):
- M3x6: Para fijar el deslizador del tensor del eje Z (Cantidad: 1).
- M3x6 (diámetro de tuerca 10mm): Para fijar la tapa de la polea de sincronización (Cantidad: 1).
- M3x35x8: Para fijar el deslizador del eje Z (Cantidad: 4).
Aviso de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo la manipulación de la electrónica o los cables del tool head. Si lo hacés con la impresora prendida, podés causar un cortocircuito, dañar los componentes electrónicos y ponerte en riesgo.
Durante el mantenimiento, quizás tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes que podrían entrar en corto si se tocan entre sí o con partes metálicas mientras la impresora está encendida. Por eso, apagá siempre el equipo y desenchufalo. Si tenés dudas, mandá un ticket técnico y te damos una mano.
Desmontaje de la correa/polea/tensor de Z
Paso 1: Limpiá la base de la impresora
Sacá cualquier mugre o resto que haya en la base, especialmente cerca de las varillas lineales.
Paso 2: Asegurá la cama caliente y los deslizadores del eje Z

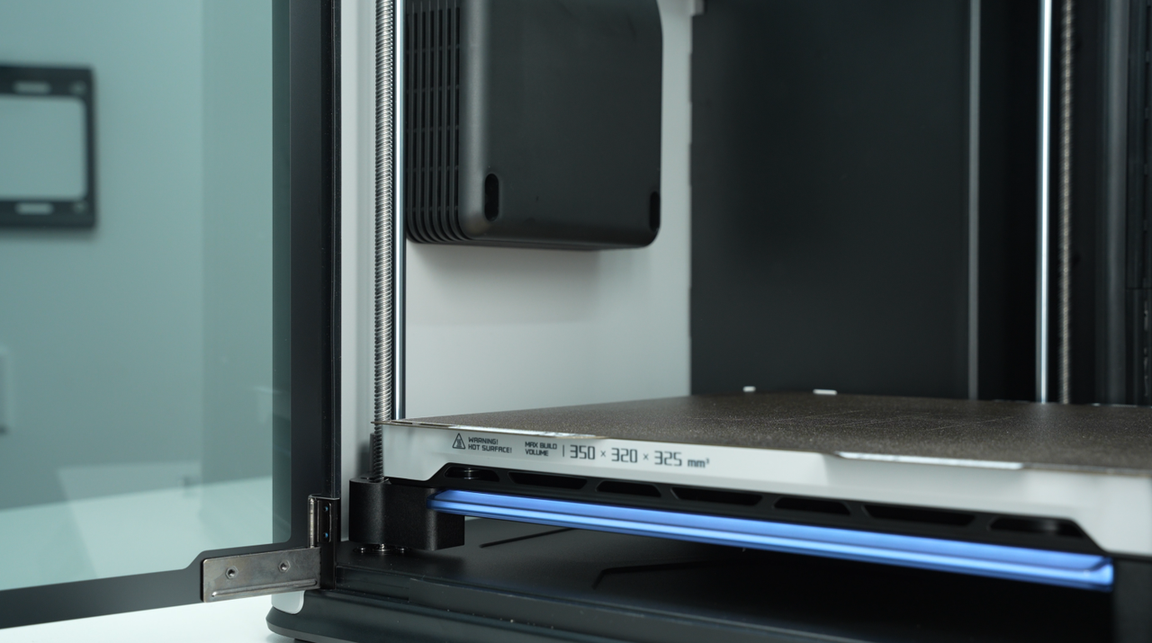

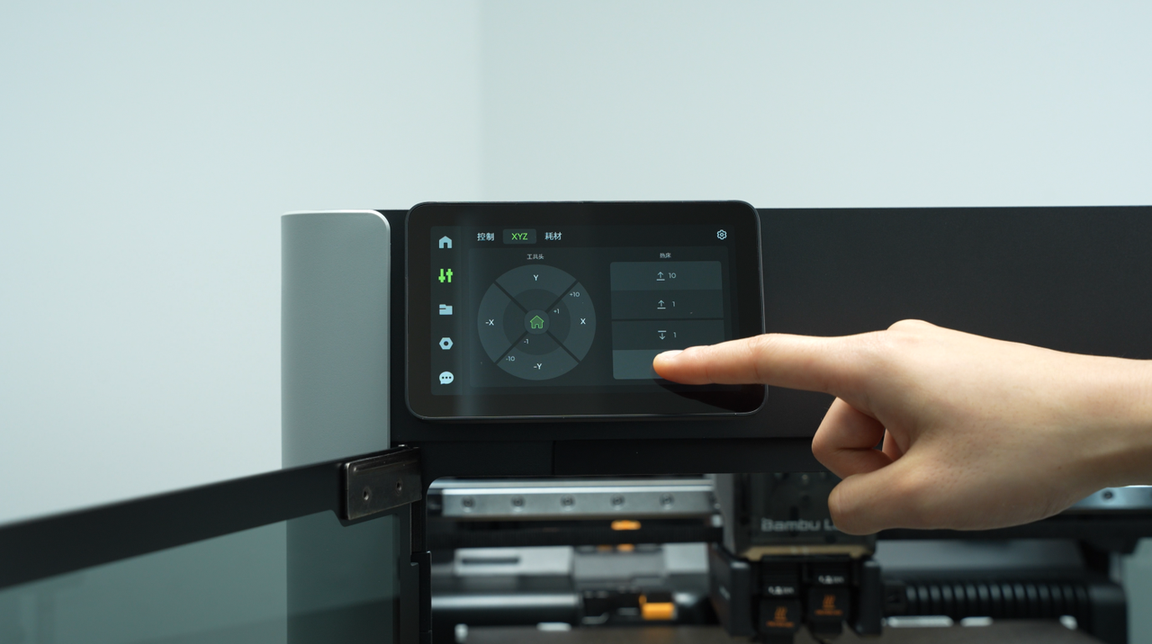

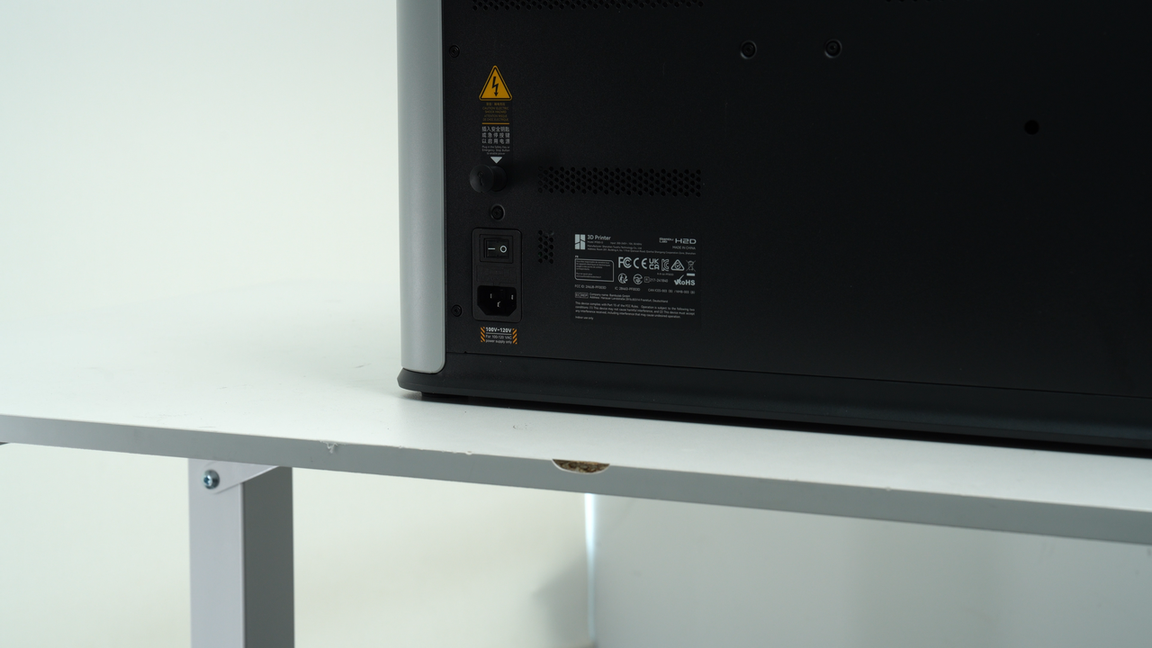

Si la correa o la polea todavía funcionan: Controlá la cama caliente desde la pantalla y bajala hasta el fondo. Después, apagá la impresora y desenchufala.

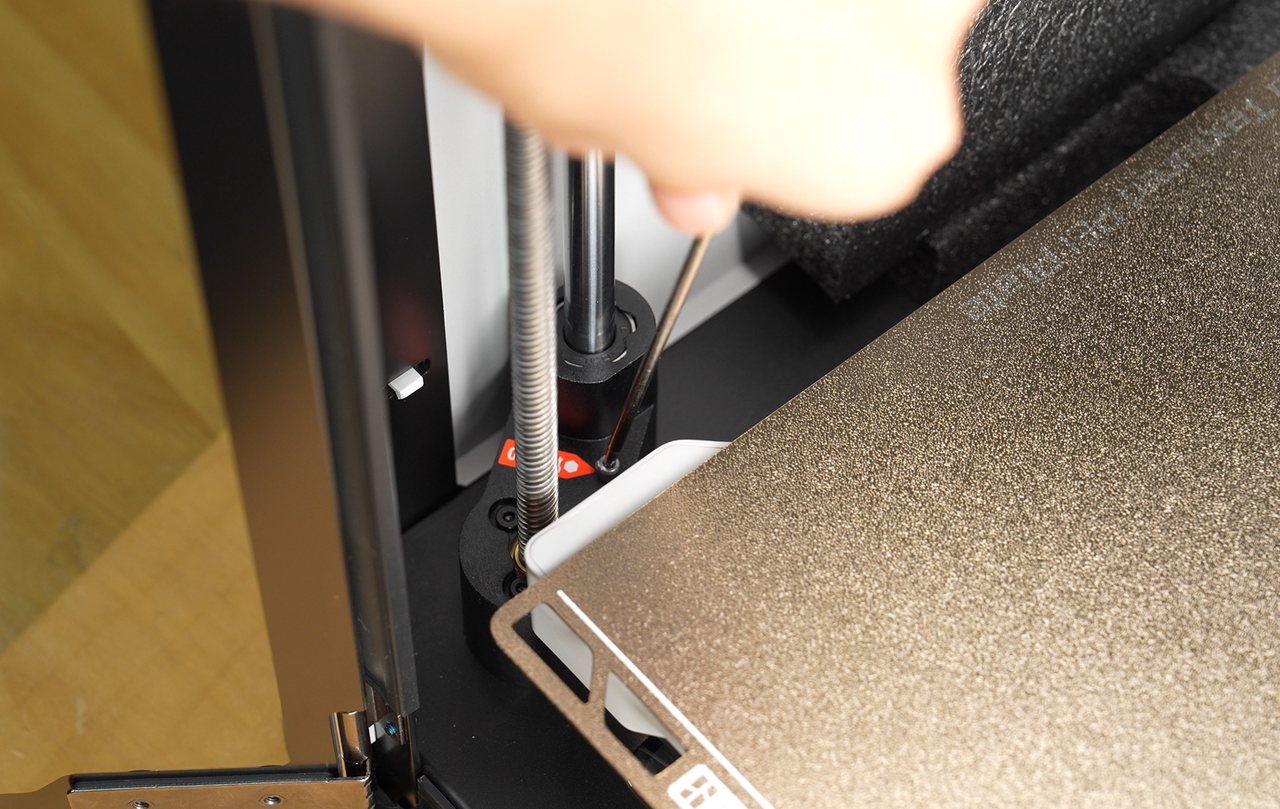

Si la correa o la polea no funcionan: Apagá y desenchufá la impresora. Sacá los 6 tornillos de la cama caliente y separala de los deslizadores del eje Z. Incliná la impresora, girá la polea a mano para bajar los deslizadores hasta el fondo y aseguralos con tornillos.

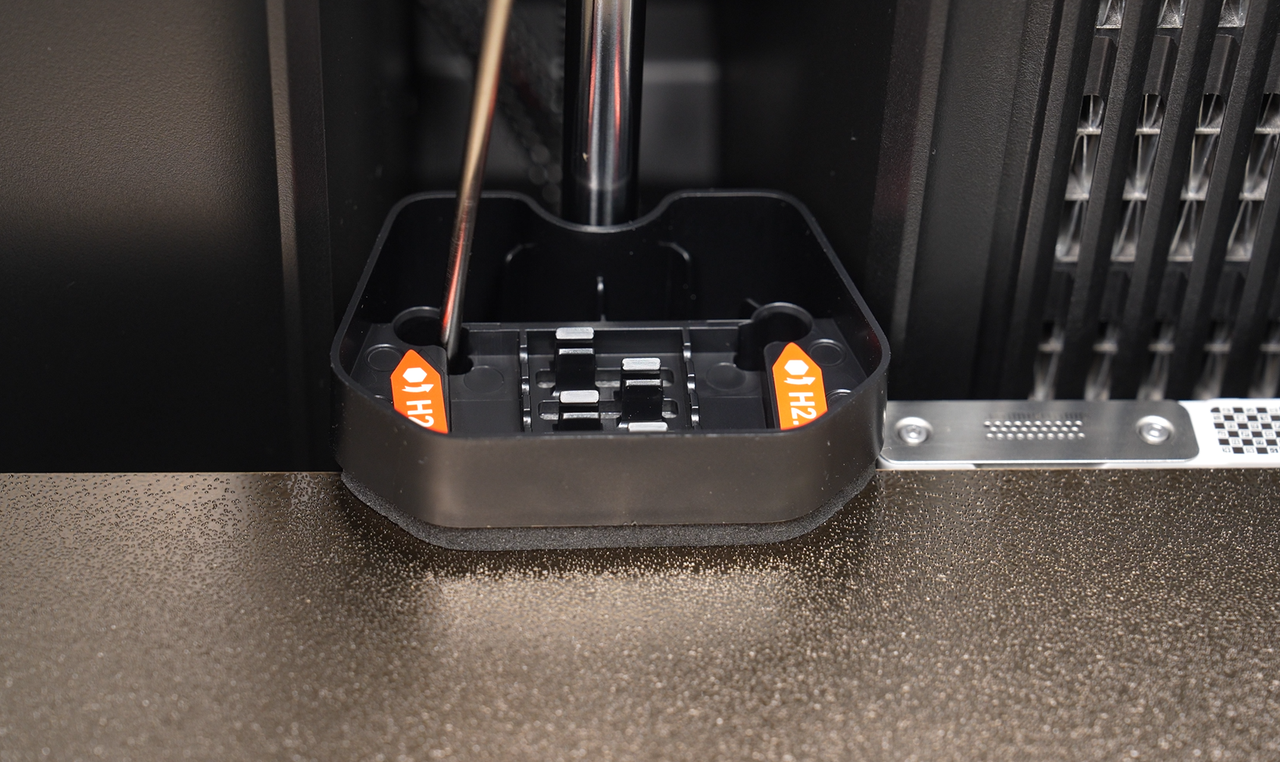

Nota: Girá la polea para un lado y para el otro para ver hacia qué dirección baja. Usá el soporte de bloqueo del eje Z que vino de fábrica para fijar la cama atrás con 2 tornillos, y usá los otros 2 tornillos para las esquinas delanteras.
Paso 3: Sacá la tapa de vidrio y acostá la impresora
Retirá la tapa de vidrio superior y, con mucho cuidado, acostá la impresora de costado sobre una superficie estable. Como pesa bastante, lo ideal es que lo hagan entre dos personas para no romper nada.
Paso 4: Sacá el conjunto del tensor del eje Z

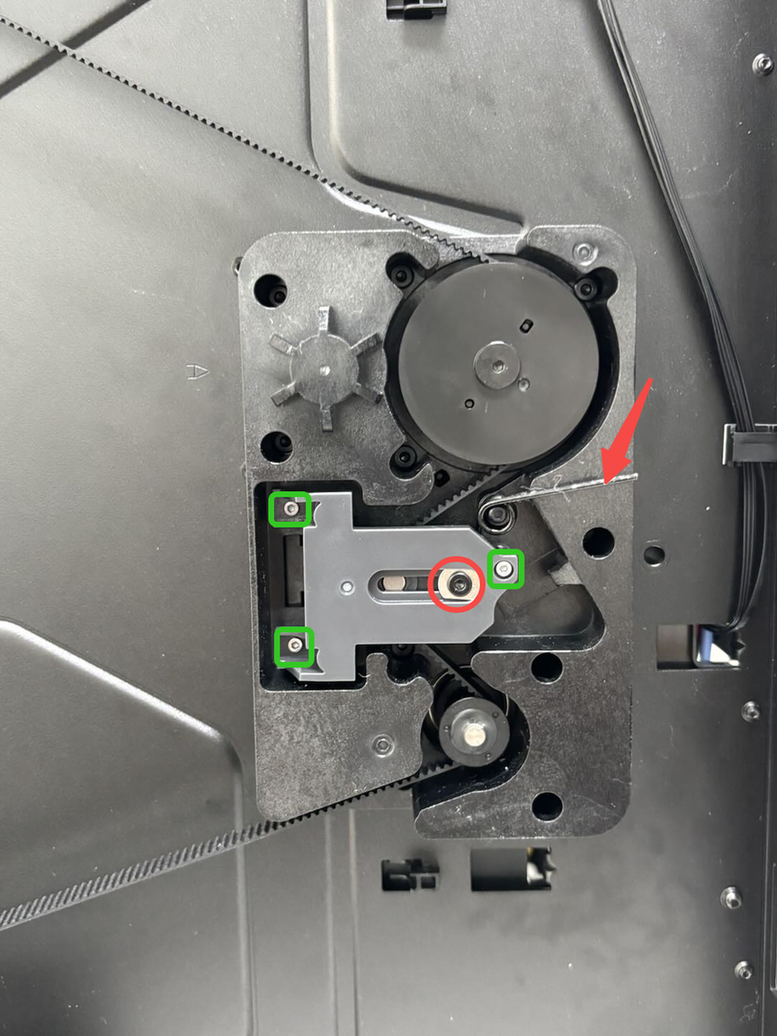

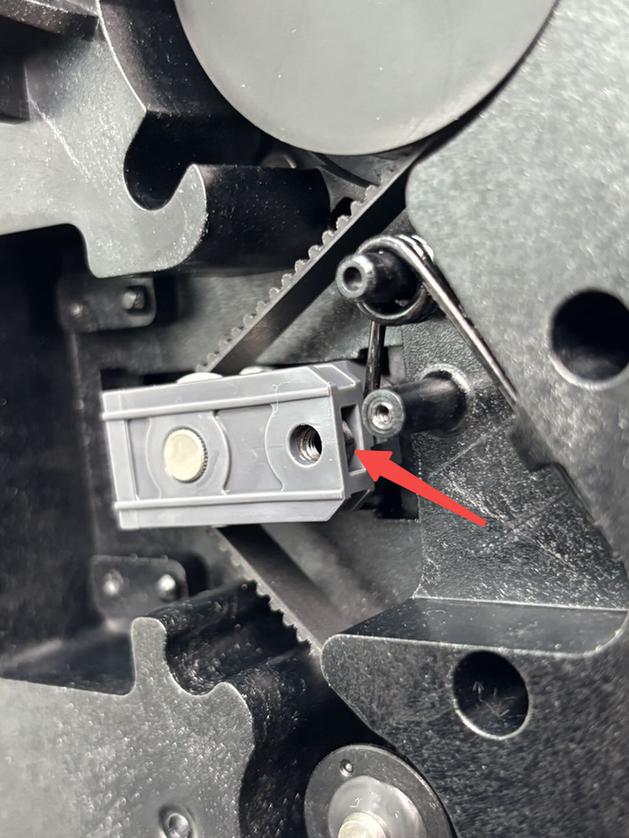

Soltá el resorte de torsión del tensor. Usá la llave Allen H2.0 para sacar el tornillo marcado con un círculo, y la H1.5 para los 3 tornillos de la tapa del tensor (marcados en verde, BT2x5). Sacá la tapa y el resorte. Empujá el deslizador del tensor hacia adelante hasta que las trabas coincidan con las muescas de la base y retirá el deslizador. Ojo: no pierdas la tuerca que lleva adentro.
Paso 5: Sacá la correa de Z
Retirá la correa del borde de la polea de sincronización. Como ya sacaste el tensor, la correa sale directo.
Paso 6: Sacá la polea de sincronización de la correa de Z

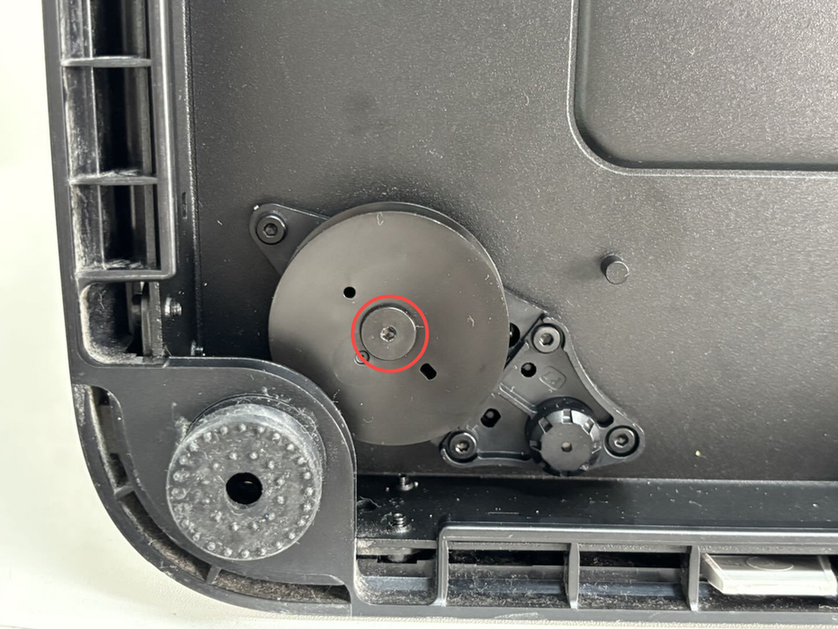

Usá la llave Allen H2.0 para sacar el tornillo de la tapa de la polea (M3x6, 10mm de diámetro). Pasá la correa vieja por debajo de la polea, agarrala de ambos extremos y tirá para sacar la polea. Mantené la correa centrada para que no patine al tirar.
Instalación de la correa/polea/tensor de Z
Paso 1: Instalá la polea de sincronización
Alineá la cara plana interna de la polea nueva con la parte plana inferior del lead screw y calzala. Poné la tapa de la polea haciendo coincidir los agujeritos con los salientes y asegurala con el tornillo M3x6 de 10mm.
Paso 2: Instalá la correa de Z
Pasá la correa nueva alrededor de las 3 poleas y del motor de Z, fijándote que el lado dentado toque las poleas.
Paso 3: Instalá el conjunto del tensor del eje Z

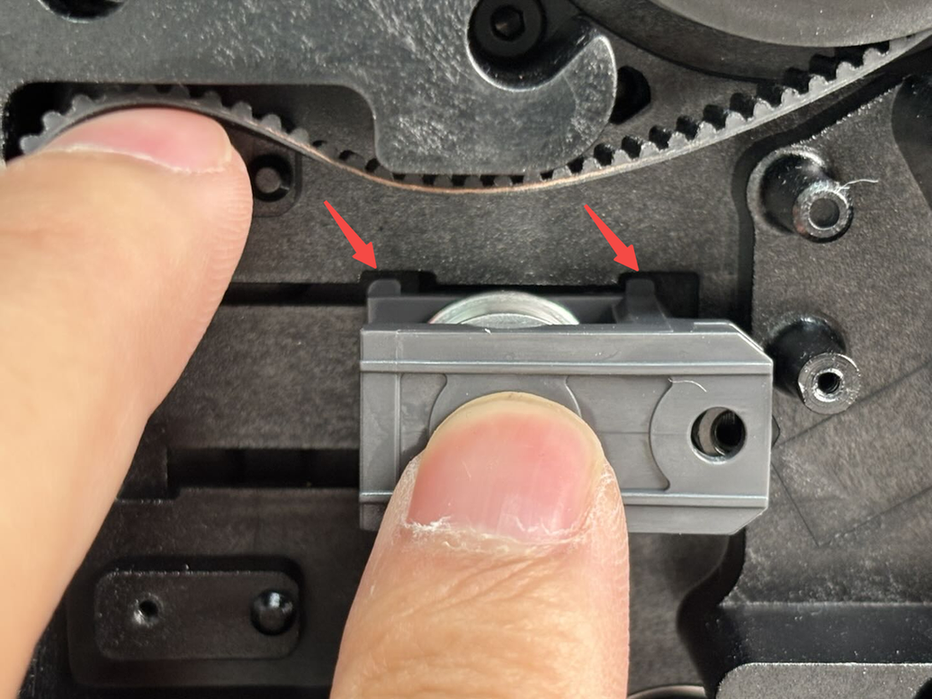

Asegurate de que la tuerca esté en su lugar en el deslizador del tensor. Poné el tensor en su posición alineando las trabas con las muescas de la base. Instalá el resorte de torsión en su poste, enganchando el brazo corto en el deslizador y el largo en la traba de la base. Volvé a poner la tapa del tensor con los 3 tornillos (H1.5) y el tornillo del deslizador (H2.0), pero no lo ajustes del todo todavía; eso va después de tensar.
Paso 4: Poné la impresora de pie y desbloqueá la cama caliente

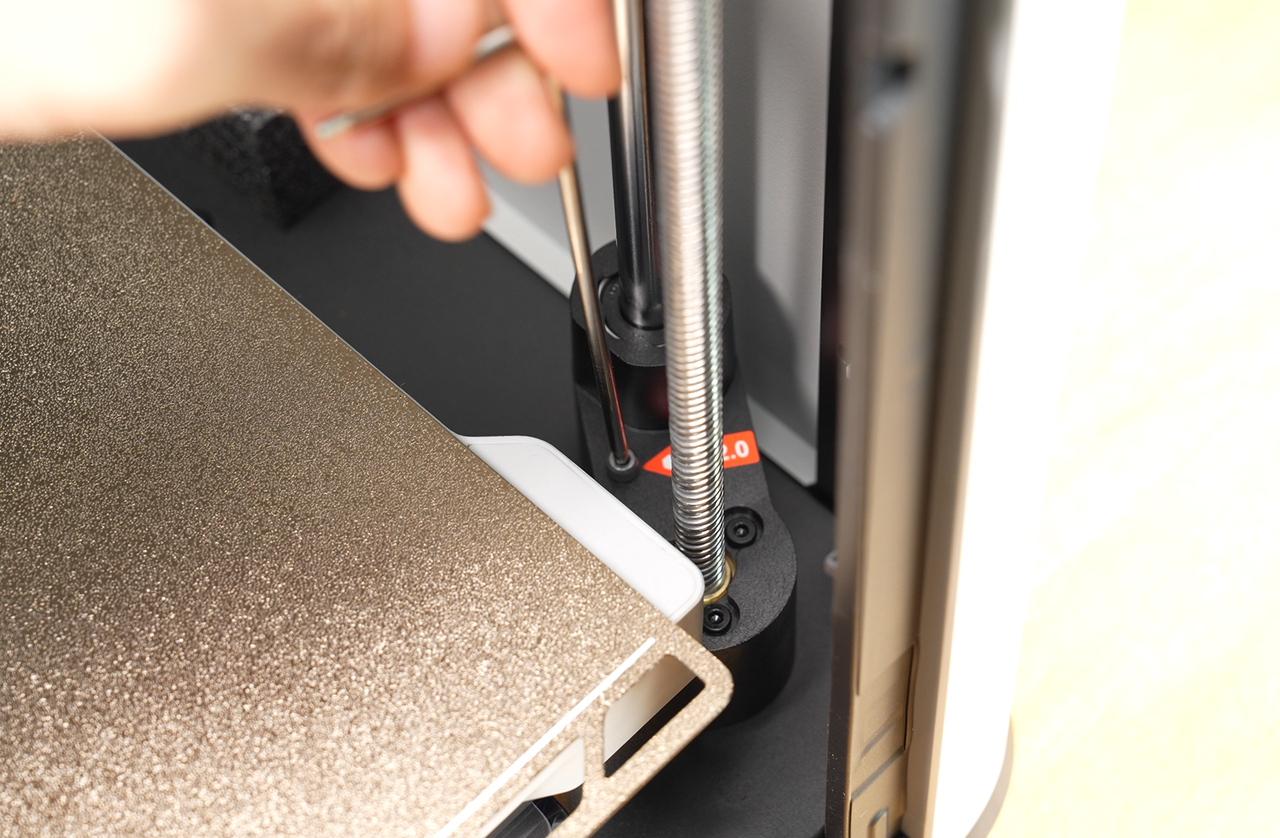

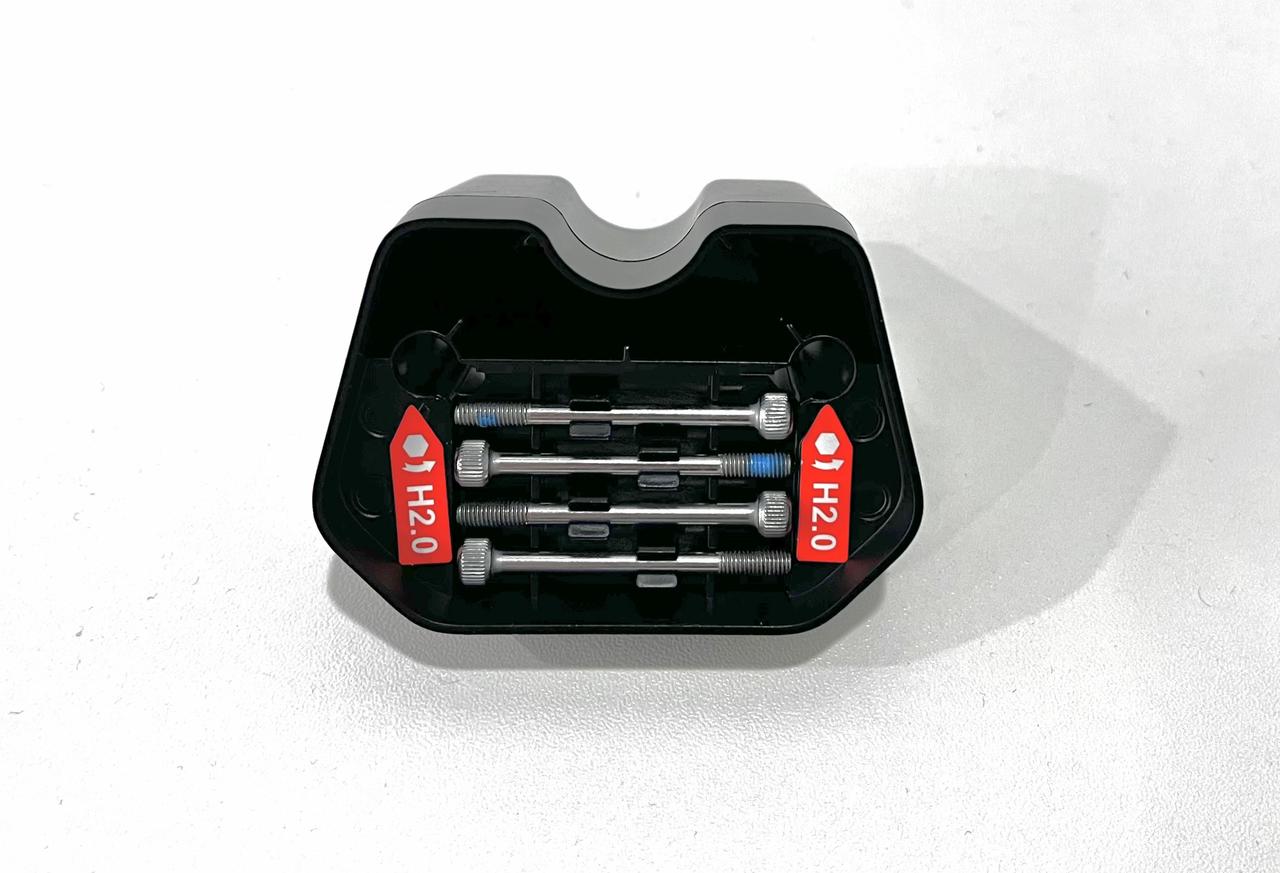

Poné la impresora derecha y sacá los 4 tornillos (M3x35x8) que bloqueaban la cama. Guardalos en el soporte de bloqueo original.
Paso 5: Tensá la correa y ajustá todo

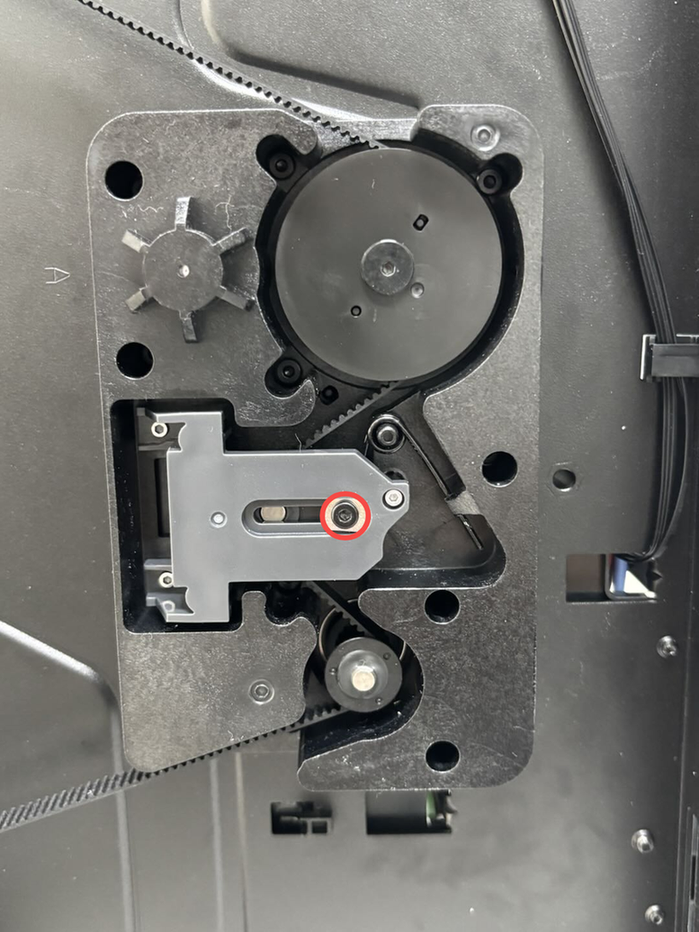

Incliná un poco la impresora, mové la correa de Z a mano un par de veces para ver que corra suave y recién ahí ajustá bien el tornillo del deslizador del tensor (M3x6) con la llave H2.0. Después, apoyá la impresora normalmente y volvé a poner el vidrio.
Verificá que todo funcione bien
Enchufá y prendé la impresora. Corré el self-test del dispositivo. Si no tira ningún error, el cambio de correa quedó bárbaro.
Notas finales
Esperamos que esta guía te haya servido. Si el problema sigue, mandanos un ticket técnico. Si tenés alguna sugerencia sobre el artículo, dejanos un comentario abajo. ¡Gracias por el aguante!
