En este artículo te explicamos paso a paso cómo cambiar el LED de la cámara superior y su cubierta en las impresoras de la serie H2.
El LED y la cubierta de la cámara superior

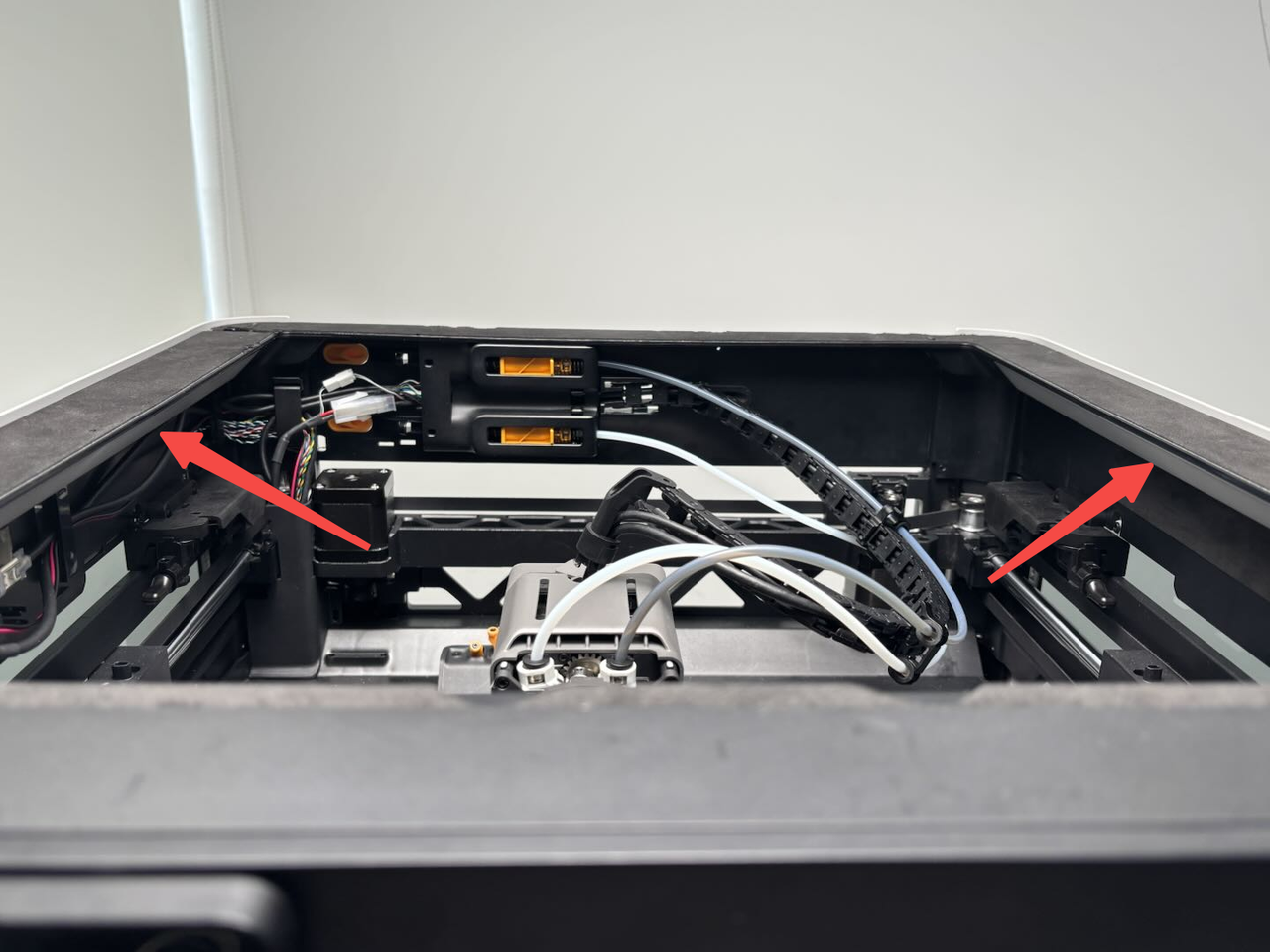

El LED de la cámara superior sirve para dar iluminación extra a la zona de impresión. Estos LEDs están instalados en los laterales del marco superior de la impresora, así como en los pilares delanteros izquierdo y derecho.

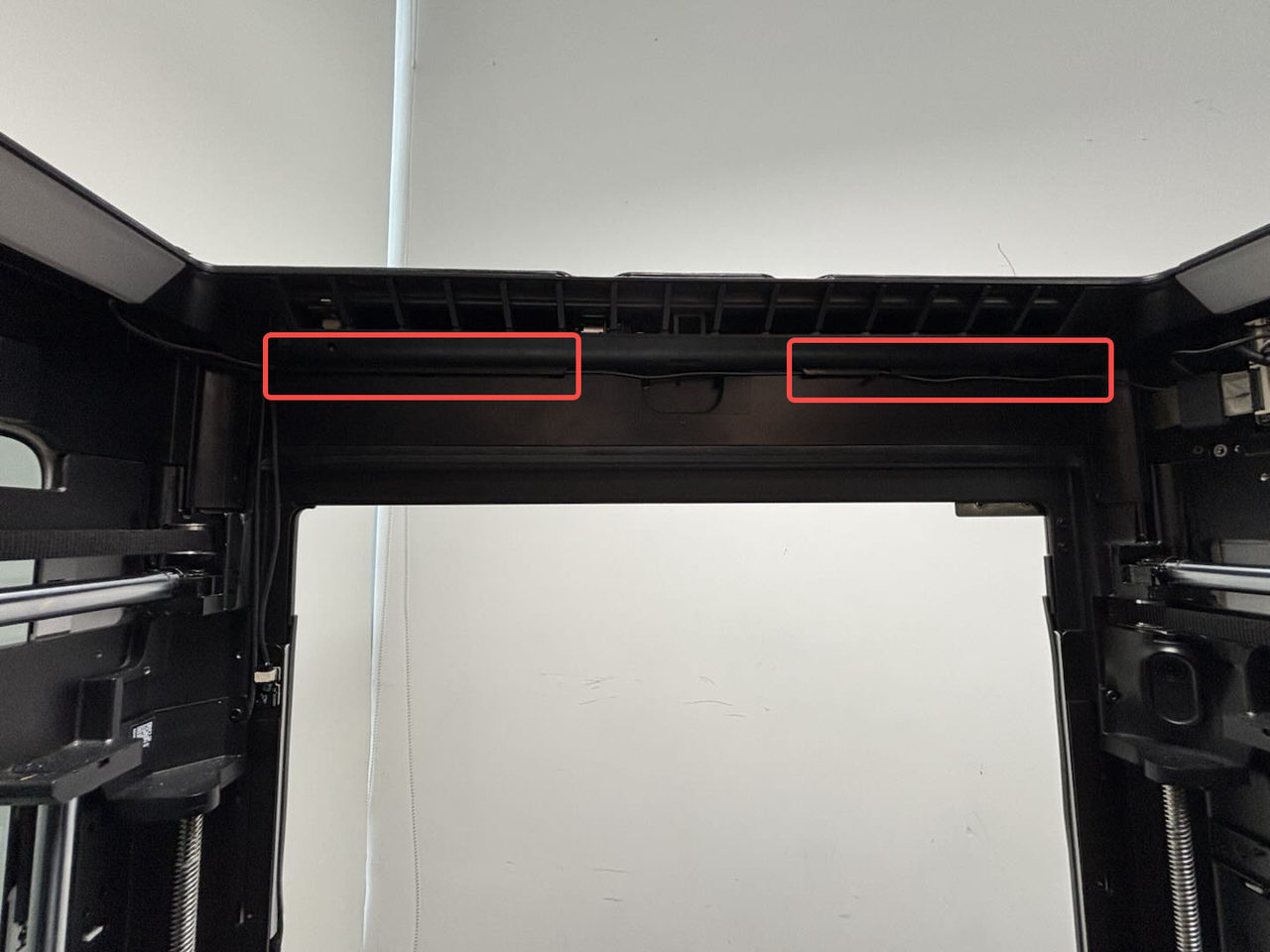

Por otro lado, las cubiertas de estos LEDs se encuentran en los laterales del marco superior. Los repuestos se dividen en tres tipos:
- LED de cámara superior - izquierdo
- LED de cámara superior - derecho
- Cubierta de LED - universal (sirve para izquierda y derecha)
Nota: En esta guía usamos una H2D como ejemplo, pero los pasos son exactamente iguales para la H2S y la H2C.
Cuándo hacer el cambio
- Si el LED se quemó.
- Si el cable del LED está dañado o en cortocircuito.
- Si la cubierta del LED se rompió.
Herramientas y materiales necesarios
- LED o cubierta de cámara superior nueva.
- Herramienta de palanca plana o una tarjeta plástica.
- Llave Allen H2.0.
Advertencia de seguridad
¡IMPORTANTE! Es clave que apagues la impresora y la desconectes de la corriente antes de hacer cualquier mantenimiento, especialmente si vas a tocar la electrónica o los cables del cabezal. Laburar con la máquina prendida puede causar un cortocircuito, dañar los componentes electrónicos y ser peligroso para vos.
Si tenés alguna duda sobre los pasos de esta guía, te recomendamos abrir un ticket de soporte técnico para que te ayudemos.
Reemplazo del LED y la cubierta derecha
Paso 1: Sacar la cubierta del LED

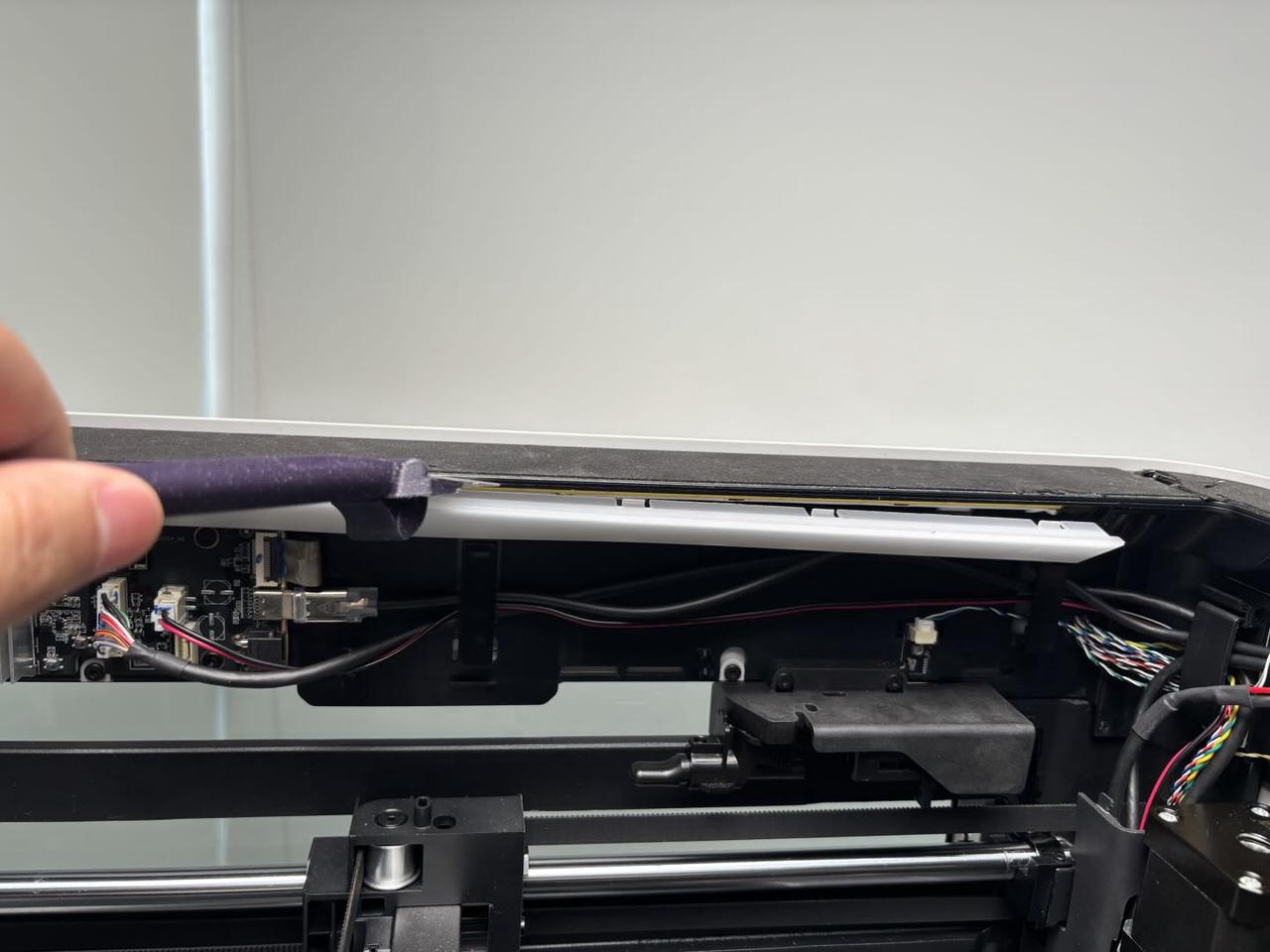

La cubierta está enganchada al marco superior con clips. Meté la herramienta de palanca o una tarjeta entre el marco y la cubierta, y hacé un poquito de fuerza para sacarla. Si solo vas a cambiar la cubierta, no hace falta que sigas con los pasos siguientes.
Paso 2: Sacar la tapa de la placa AP

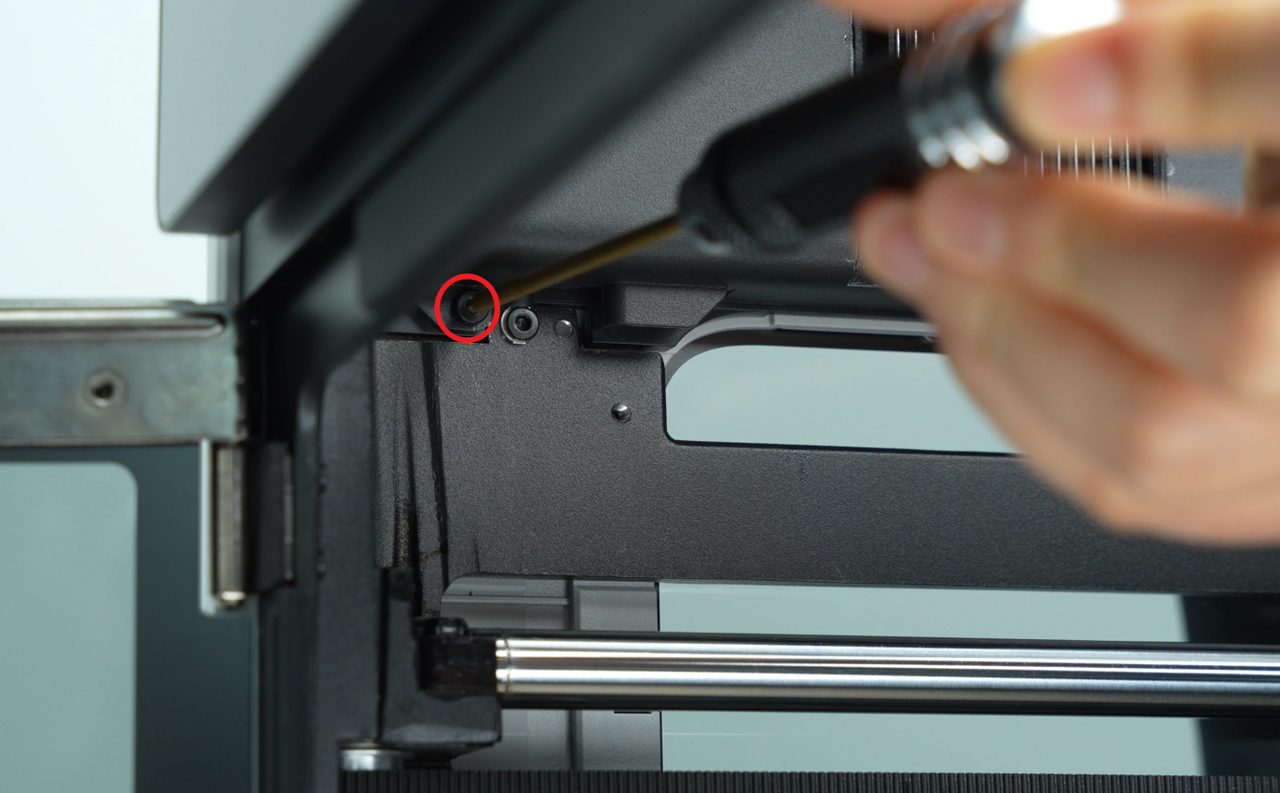

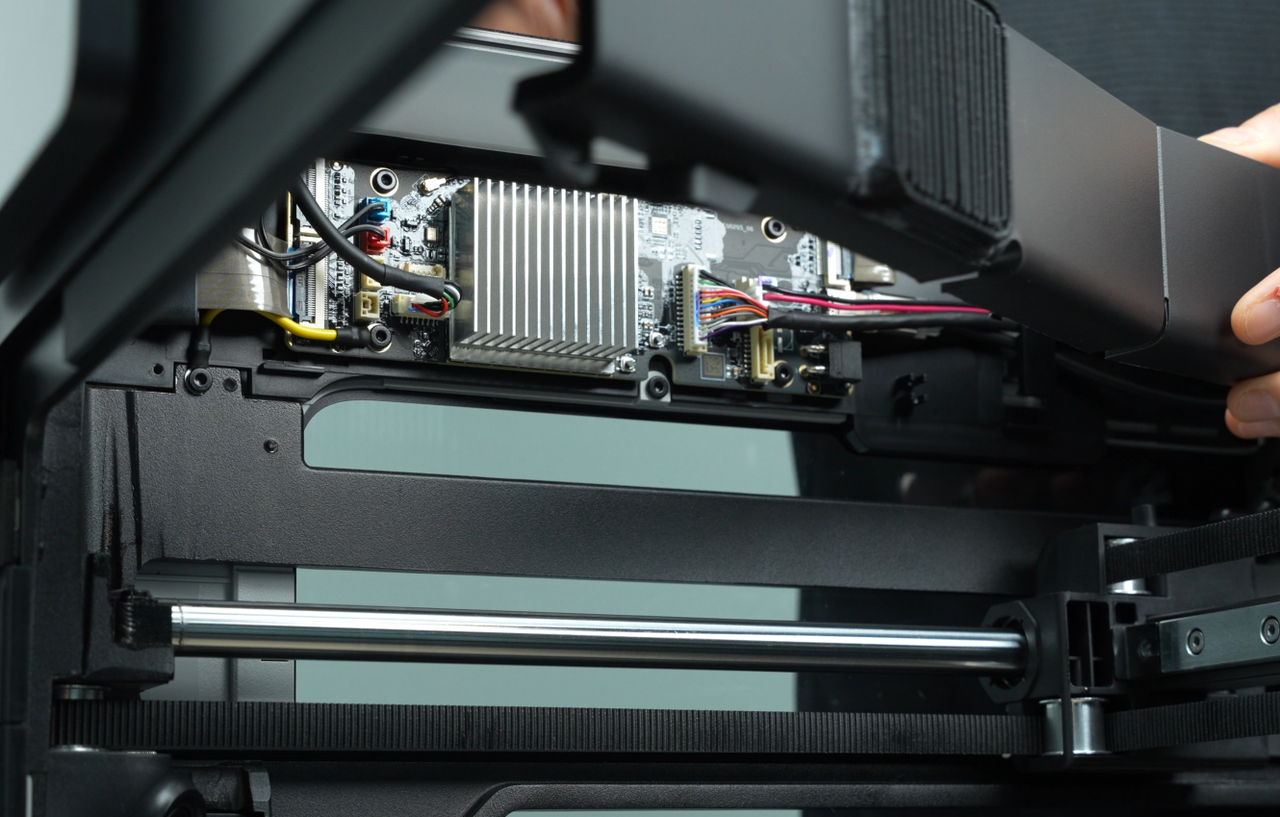

Usá la llave Allen H2.0 para sacar el tornillo de fijación (BT2.6x8) y retirá la tapa de la placa AP desde el lado más cercano a la puerta frontal.
Paso 3 (Solo H2D Laser Version): Sacar la cámara BirdsEye
El cable del LED derecho pasa por debajo de la cámara BirdsEye, así que vas a tener que sacarla primero. Fijate en la wiki correspondiente cómo desmontar la cámara BirdsEye.
Paso 4: Sacar el LED

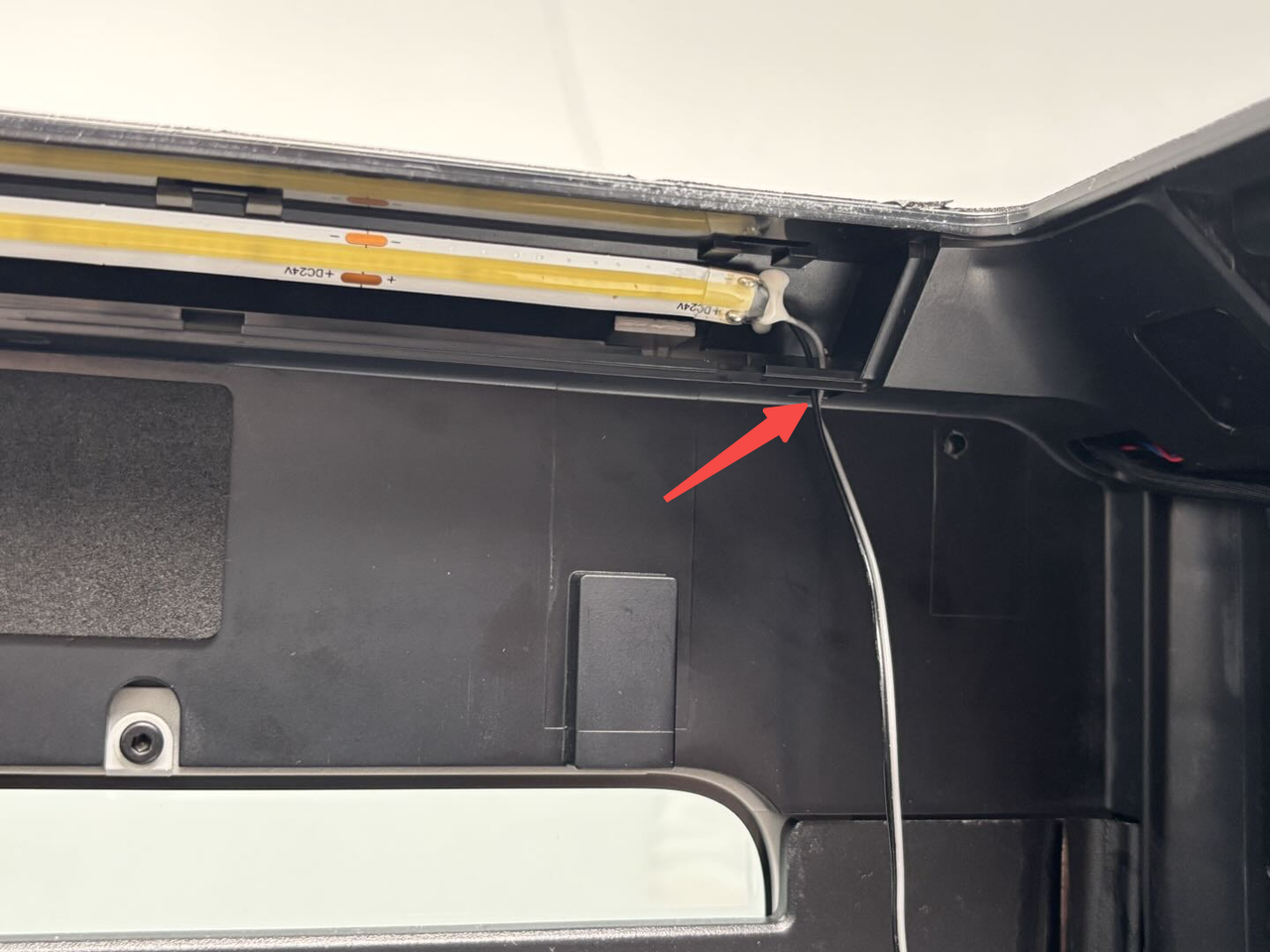

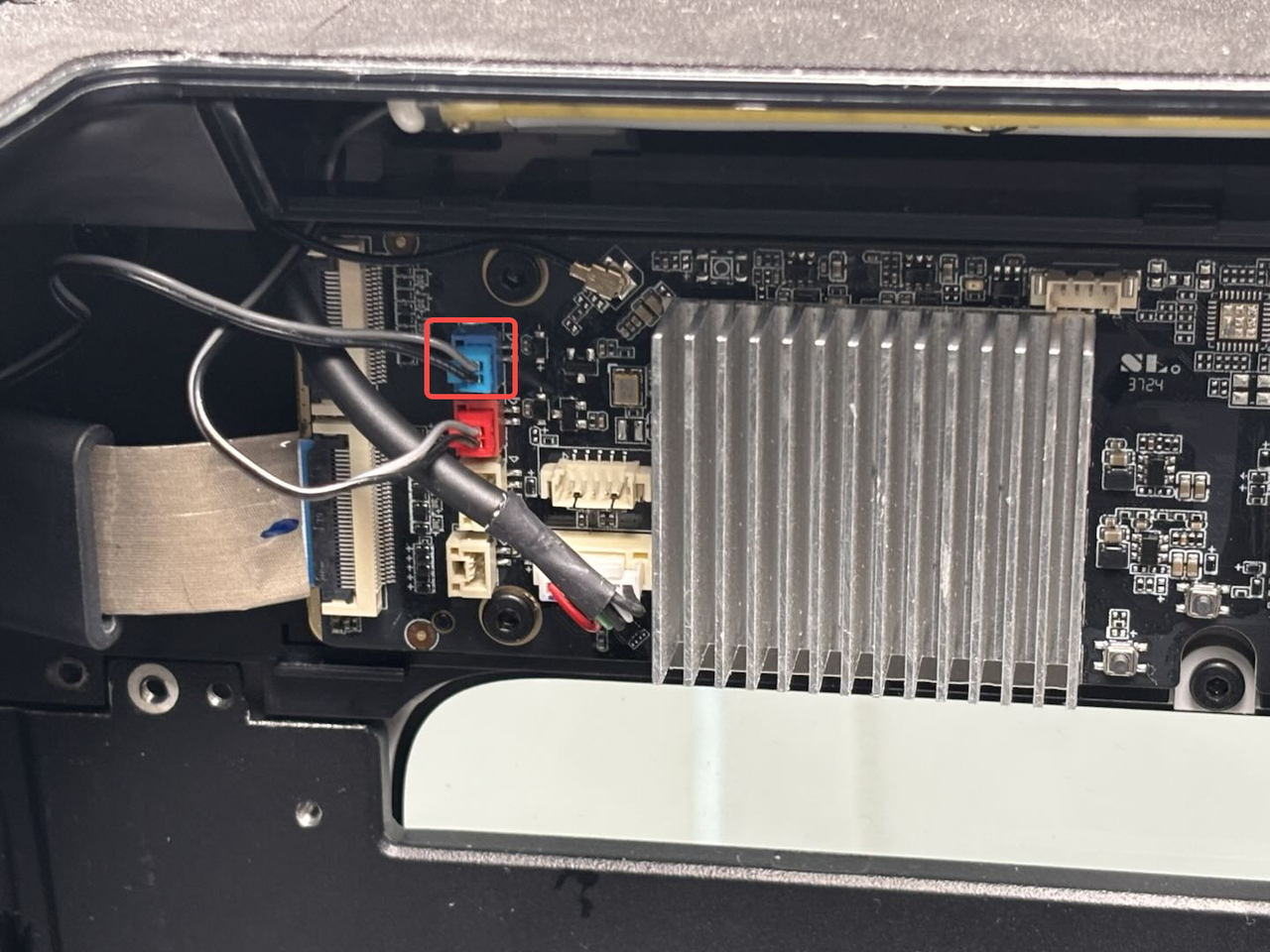

Presioná el clip del conector (del lado izquierdo) para desconectar el cable de la placa AP. Sacá el cable de la guía, pasalo por el agujerito del marco y despegá el LED con cuidado.
Instalación del LED derecho
Paso 1: Pegar el LED nuevo

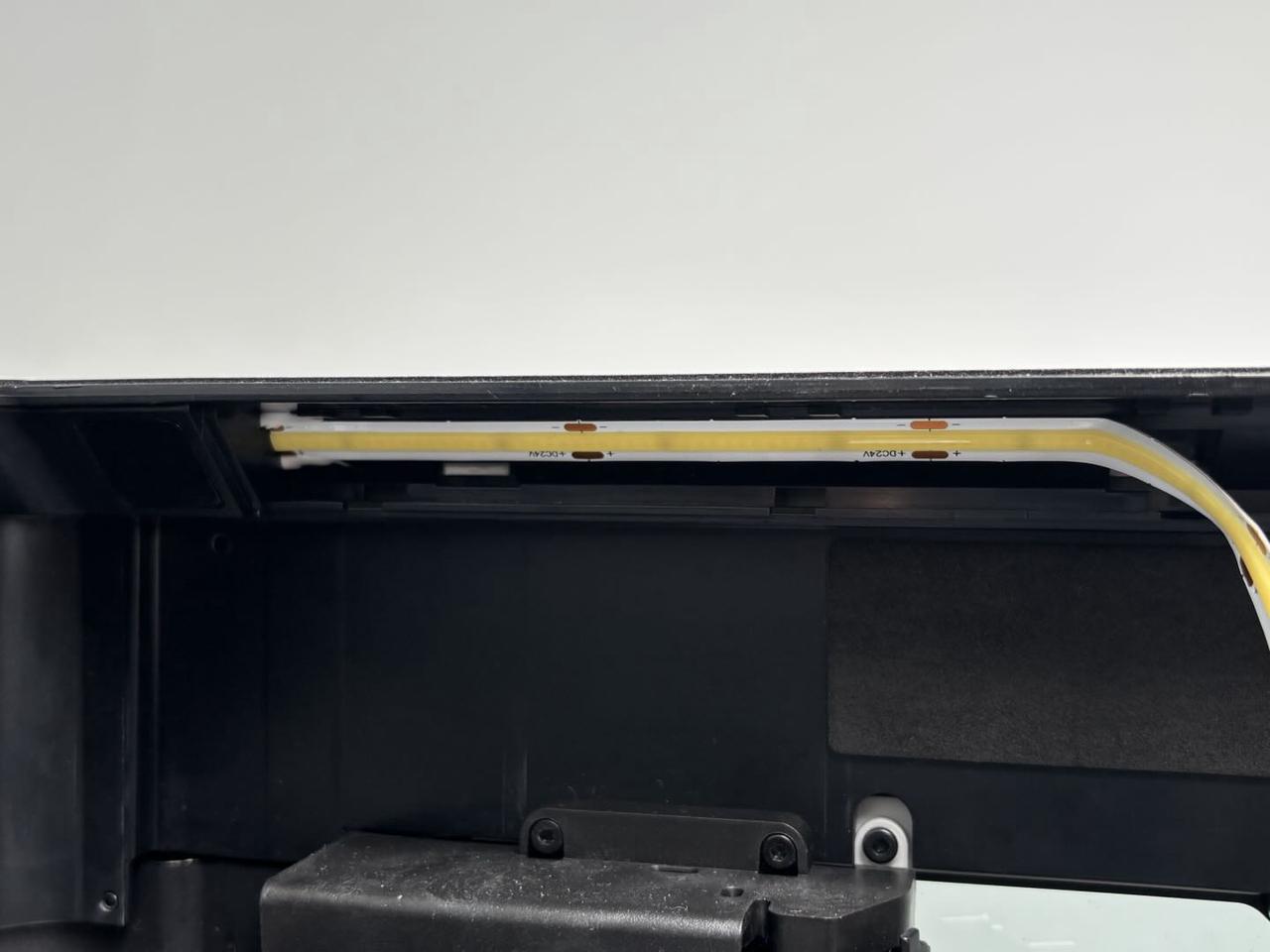

Sacale el protector al adhesivo del LED nuevo. Alineá el extremo que no tiene el conector hacia la izquierda y pegalo en su lugar. Asegurate de que quede bien firme; no hace falta ponerle pegamento extra en las puntas.
Pasá el cable por el agujerito, acomodalo en la guía y conectalo a la placa AP.
Paso 2 (Solo H2D Laser Version): Reinstalar la cámara BirdsEye
Volvé a colocar la cámara siguiendo los pasos de su guía específica.
Paso 3: Poner la cubierta del LED

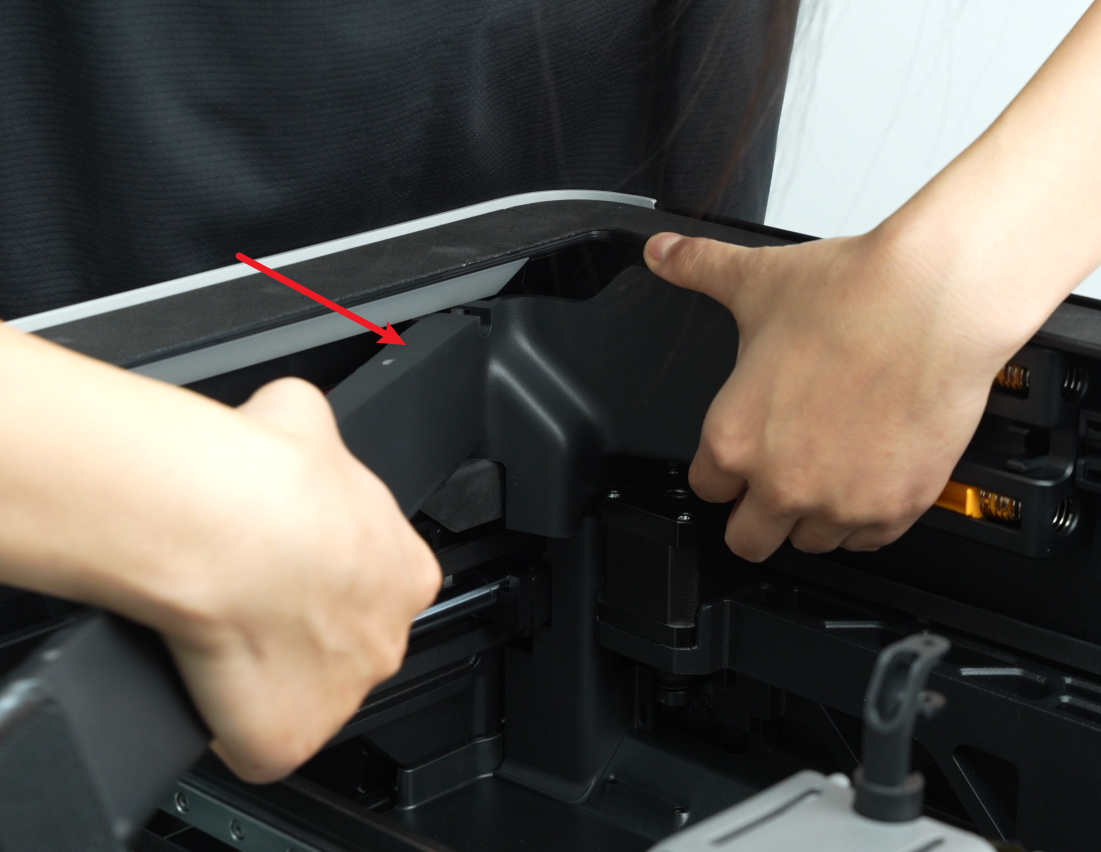

Alineá los clips de la cubierta con las ranuras del marco superior y empujá para arriba hasta que escuches un "click".
Paso 4: Reinstalar la tapa de la placa AP
Enganchá la tapa desde la parte de atrás de la impresora, presioná los puntos indicados para que trabe, alineala con el buffer de filamento y la tapa de cables, y ajustá el tornillo BT2.6x8.
Reemplazo del LED y la cubierta izquierda
El proceso para el lado izquierdo es casi igual, pero más simple porque no hay que mover cámaras adicionales.
Paso 1: Sacar la cubierta
Usá la palanca o tarjeta para desprender la cubierta del marco izquierdo.
Paso 2: Sacar la tapa de la placa AP
Retirá el tornillo BT2.6x8 y sacá la tapa.
Paso 3: Desconectar y sacar el LED
Desconectá el cable de la placa AP, pasalo por el agujerito y despegá la tira de LED vieja.
Paso 4: Instalar el nuevo LED y cerrar
Pegá el LED nuevo (extremo sin conector hacia la derecha en este caso, para que el cable llegue bien), conectalo a la placa AP, poné la cubierta hasta que haga "click" y volvé a atornillar la tapa de la placa.
Verificación del funcionamiento
Enchufá la impresora y prendela. Desde la pantalla, probá prender y apagar la luz de la cámara. Si responde bien, el laburo está terminado.
Si no prende, fijate si el cable quedó bien conectado a la placa AP y probá de nuevo. Si el problema sigue, contactate con el soporte técnico de Bambu Lab para que te den una mano.
Notas finales
Ojalá que esta guía te haya servido para dejar la impresora impecable. Si tenés comentarios o sugerencias sobre este artículo, dejanos un mensaje en la sección de comentarios. ¡Gracias por el aguante!
